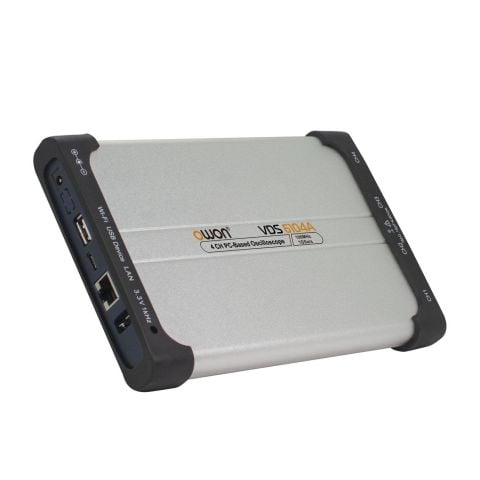

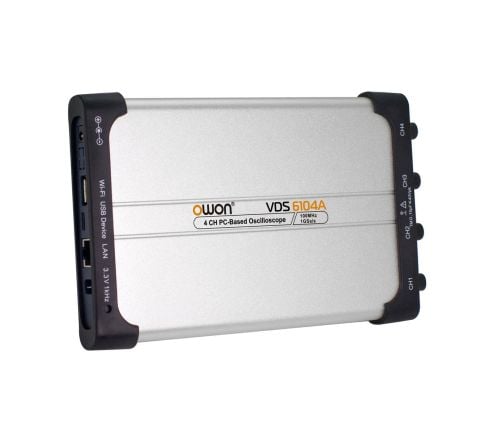

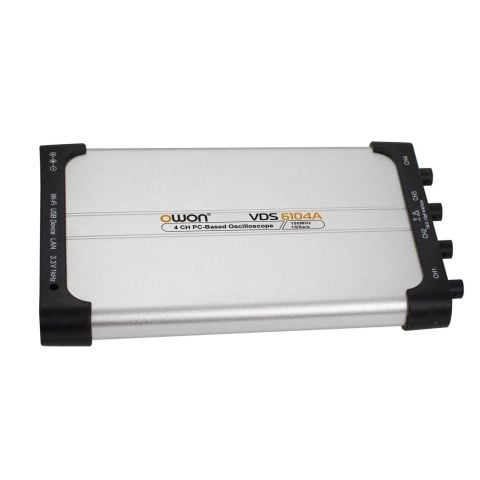

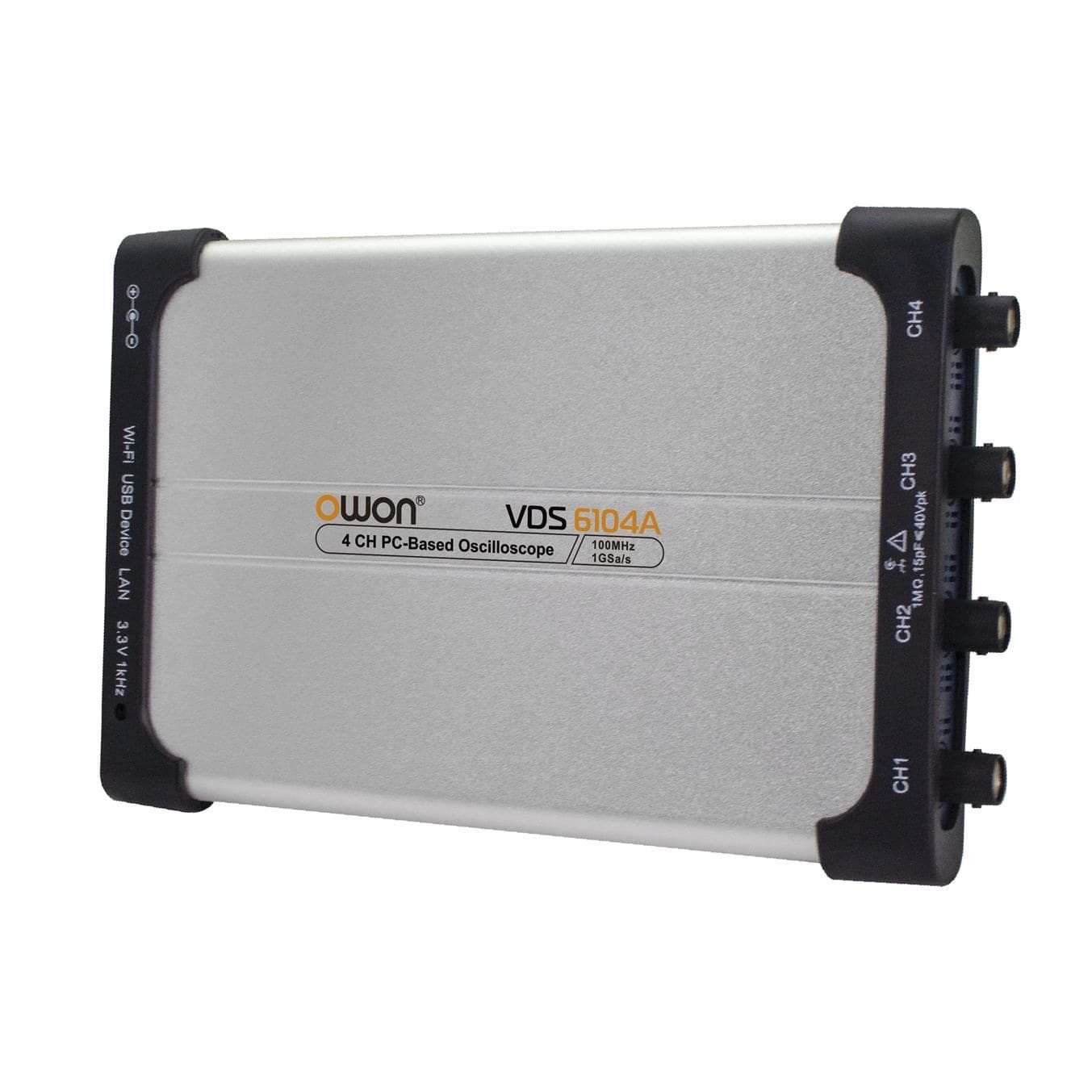

Owon VDS6104A Sanal PC Osiloskop 100 MHz 4 Ch.14Bit

Owon VDS6104A Sanal PC Osiloskop 100 MHz 4 Ch.14Bit
Owon VDS6104A; Windows, Linux, Android ve iOS platformları ile uyumlu çalışan 4 kanallı sanal osiloskoptur. 8/12/14 bit yüksek dikey çözünürlüğü ve 100 MHz bant genişliği ile hassas ölçüm ihtiyaçları için geliştirilmiştir. Kompakt tasarımı ve geniş platform desteği ile laboratuvarlardan mobil saha uygulamalarına kadar pek çok alanda kullanılabilir. X-Y ve dalgaformu görünümünü aynı anda sunan kullanıcı dostu arayüzü sayesinde analiz süreçlerini kolaylaştırır.

Owon VDS6104A Sanal PC Osiloskop 100 MHz 4 Ch.14Bit
Teknik Özellikler

Model: VDS6104A
Kanal Sayısı: 4
Bant Genişliği: 100 MHz
Örnekleme Hızı: 1 GS/s
Dikey Çözünürlük (A/D): 8 bit / 12 bit / 14 bit
Dikey Hassasiyet: 2 mV/div – 5 V/div
Zaman Tabanı Aralığı: 1 ns/div – 100 s/div (1-2-5 adım)
Kayıt Uzunluğu: 10 M
Giriş Kuplajı: DC, AC, GND
Maksimum Giriş Voltajı: 40 Vpk (DC + AC)
Bant Genişliği Sınırlaması: 20 MHz (seçilebilir)
Prob Zayıflatma: 1X, 10X, 100X, 1000X
Örnekleme Modları: Genel örnekleme, tepe tespiti, ortalama
Otomatik Ölçümler: Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Rise/Fall Time, Delay, Phase, Duty, +/– Pulse Count
Cursor Ölçümü: ΔV ve ΔT

Owon VDS6104A Sanal PC Osiloskop 100 MHz 4 Ch.14Bit
İletişim Arayüzleri ve Fiziksel Özellikler

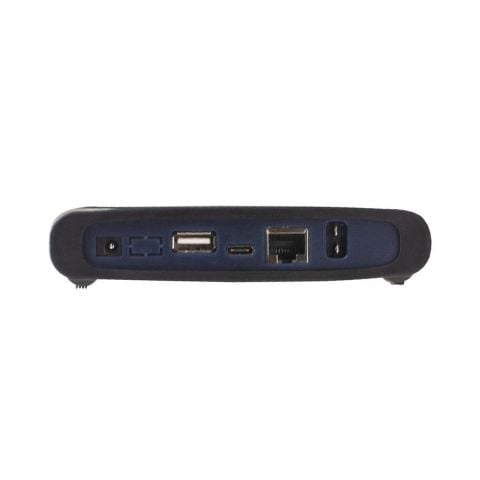

İletişim Arayüzleri: USB Device (Type-C), USB Host, LAN, WiFi (opsiyonel)
Uzaktan Kontrol: SCPI ve LabVIEW destekli
Frekans Sayacı: Var
Boyutlar (G x Y x D): 190 x 120 x 18 mm
Ağırlık: Yaklaşık 0.45 kg

Owon VDS6104A Sanal PC Osiloskop 100 MHz 4 Ch.14Bit
Kutu İçeriği

Güç Kablosu
USB Kablosu
Osiloskop Probu (4 adet)
Prob Ayar Aracı
Silikon Jel Kılıf
Q9 Kablosu
Adaptör
CD-ROM
Hızlı Başlangıç Kılavuzu
WiFi Modülü (opsiyonel)
