OWON VDS6102 Sanal PC Osiloskop – 100 MHz – 2 Kanal – USB Type-C

OWON VDS6102 Sanal PC Osiloskop – 100 MHz – 2 Kanal – USB Type-C

CMsense Teknik Seçimi:
Bu ürün, akademik ve endüstriyel test uygulamaları için tercih edilmiştir.

Fiyatlandırma Bilgisi

Bu ürün, uygulamaya ve teslim koşullarına göre fiyatlandırılmaktadır.
En uygun fiyat ve teknik doğrulama için lütfen teklif isteyiniz.

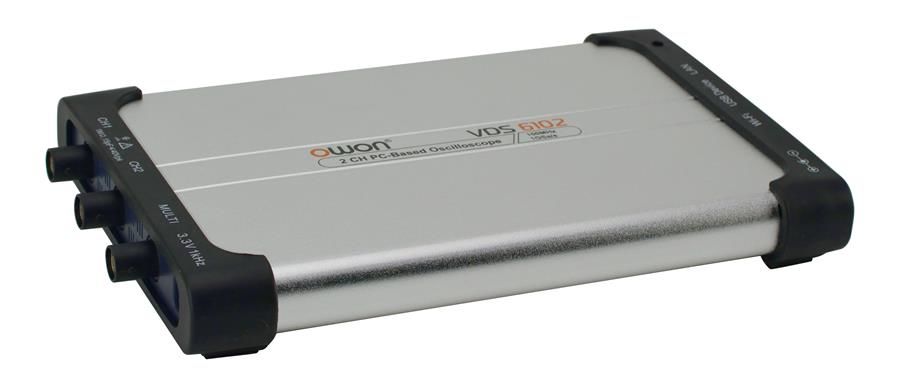

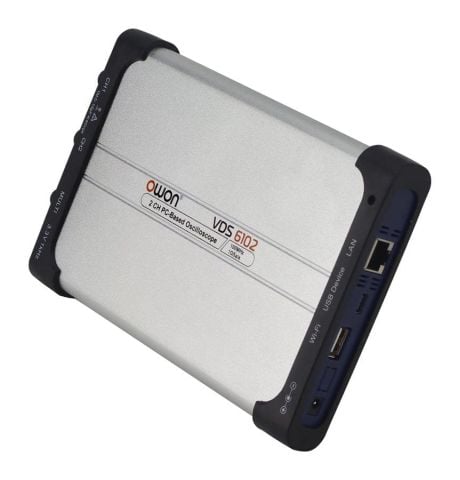

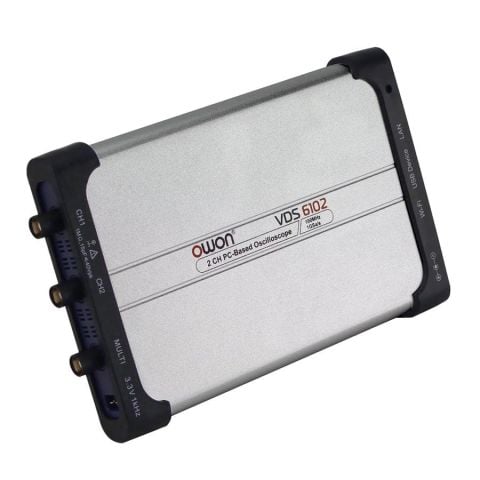

OWON VDS6102, PC tabanlı (sanal) osiloskop mimarisiyle tasarlanmış, ultra ince ve taşınabilir yapıda profesyonel bir ölçüm çözümüdür.
100 MHz bant genişliği, 1 GS/s örnekleme hızı ve 10 M kayıt uzunluğu sayesinde laboratuvar, eğitim ve Ar-Ge ortamlarında yüksek hassasiyetli ölçümler yapılmasını sağlar.

USB Type-C bağlantısı üzerinden bilgisayara bağlanarak çalışan VDS6102, masaüstü osiloskoplara kıyasla çok daha az yer kaplar ve mobil kullanım avantajı sunar.
Dahili 1 kanallı fonksiyon jeneratörü ile ek ekipman gerektirmeden sinyal üretimi yapılabilir. Opsiyonel Wi-Fi modülü sayesinde kablosuz kullanım da desteklenir.

Bu Model Kimler İçin Uygundur?

Bilgisayar tabanlı ölçüm altyapısı kurmak isteyen mühendisler
Eğitim laboratuvarları ve uygulamalı elektronik dersleri
Taşınabilir, hafif ve kompakt osiloskop çözümü arayan kullanıcılar
Ar-Ge ve servis ortamlarında hızlı kurulum gerektiren testler
PC yazılımı üzerinden detaylı analiz ve raporlama yapmak isteyen ekipler

Bağımsız ekranlı masaüstü osiloskop gerektiren uygulamalar için ADS / XDS serileri daha uygun olabilir.

OWON VDS6102 Sanal PC Osiloskop – 100 MHz – 2 Kanal – USB Type-C
Neden OWON VDS6102?

PC tabanlı yapısı sayesinde düşük maliyetli ve esnek bir ölçüm altyapısı sunar.
100 MHz bant genişliği ve 1 GS/s örnekleme hızı, çoğu elektronik uygulama için yeterli performans sağlar.
USB Type-C bağlantısı ile hızlı veri aktarımı ve kolay kurulum imkânı sunar.
Dahili fonksiyon jeneratörü ile tek cihazla ölçüm ve sinyal üretimi yapılabilir.

OWON VDS6102 Sanal PC Osiloskop – 100 MHz – 2 Kanal – USB Type-C
Osiloskop Özellikleri

Bant Genişliği: 100 MHz
Kanal Sayısı: 2 + 1 kanal fonksiyon jeneratörü
Örnekleme Hızı: 1 GS/s
Yükselme Süresi: ≤ 3.5 ns
Kayıt Uzunluğu: Maks. 10 M
Dikey Çözünürlük: 8-bit
Yatay Zaman Tabanı: 5 ns/div – 100 s/div (1-2-5 adım)
Örnekleme Modları: Örnekleme, Tepe Tespiti, Ortalama
Dikey Hassasiyet: 2 mV/div – 5 V/div
Giriş Kuplajı: DC, AC, GND
Maksimum Giriş Gerilimi: 40 V (DC + AC peak)
Prob Katsayısı: 1×, 10×, 100×, 1000×

OWON VDS6102 Sanal PC Osiloskop – 100 MHz – 2 Kanal – USB Type-C
Tetikleme ve Ölçüm Özellikleri

Tetikleme Türleri: Kenar, Video, Eğim, Pulse, Zaman Aşımı
Otomatik Ölçümler:
Vpp, Vmax, Vmin, Vavg, Vrms, frekans, periyot, rise/fall time, delay A→B, pulse width, duty cycle

Video Protokol Desteği: NTSC, PAL, SECAM
Dalgaformu Yenileme Hızı: 10 000 wfms/s

OWON VDS6102 Sanal PC Osiloskop – 100 MHz – 2 Kanal – USB Type-C
Fonksiyon Jeneratörü (Dahil)

Kanal Sayısı: 1
Çıkış Dalga Türleri: Sinüs, kare, rampa, darbe

Frekans Aralıkları:
• Sinüs: 0.1 Hz – 5 MHz
• Kare: 0.1 Hz – 200 kHz
• Rampa: 1 Hz – 10 kHz
• Darbe: 1 Hz – 10 kHz

Örnekleme Hızı: 25 MSa/s
Dikey Çözünürlük: 10-bit

OWON VDS6102 Sanal PC Osiloskop – 100 MHz – 2 Kanal – USB Type-C
İletişim ve Yazılım Desteği

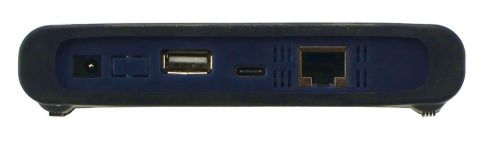

Arayüzler:
USB Device (Type-C)
LAN
Wi-Fi (opsiyonel)

Uzaktan Kontrol: SCPI ve LabVIEW uyumlu
PC Yazılımı: Windows tabanlı OWON yazılımı ile tam kontrol ve analiz

OWON VDS6102 Sanal PC Osiloskop – 100 MHz – 2 Kanal – USB Type-C
Güç ve Fiziksel Özellikler

Boyutlar (G × Y × D): 190 × 120 × 18 mm
Ağırlık: Yaklaşık 0.38 kg
Tasarım: Ultra ince, taşınabilir gövde

OWON VDS6102 Sanal PC Osiloskop – 100 MHz – 2 Kanal – USB Type-C
Kullanım Alanları

Elektronik devre analizi
Eğitim ve uygulamalı laboratuvar çalışmaları
Mobil Ar-Ge ve saha testleri
PC tabanlı ölçüm ve raporlama uygulamaları

OWON VDS6102 Sanal PC Osiloskop – 100 MHz – 2 Kanal – USB Type-C
Kutu İçeriği

Güç kablosu
USB kablosu
2 adet osiloskop probu
Prob ayar aracı
Q9 kablosu
Adaptör
Silikon jel kılıf
Hızlı başlangıç kılavuzu

Opsiyonel: Wi-Fi modülü

CMsense Teknik Yaklaşımı

Bu ürün, eğitim ve Ar-Ge odaklı laboratuvarlar ile endüstriyel test uygulamaları için seçilmiş ve sahada doğrulanmıştır.
Satış sonrası destek, teknik dokümantasyon ve uygulama danışmanlığı CMsense tarafından sağlanır.
