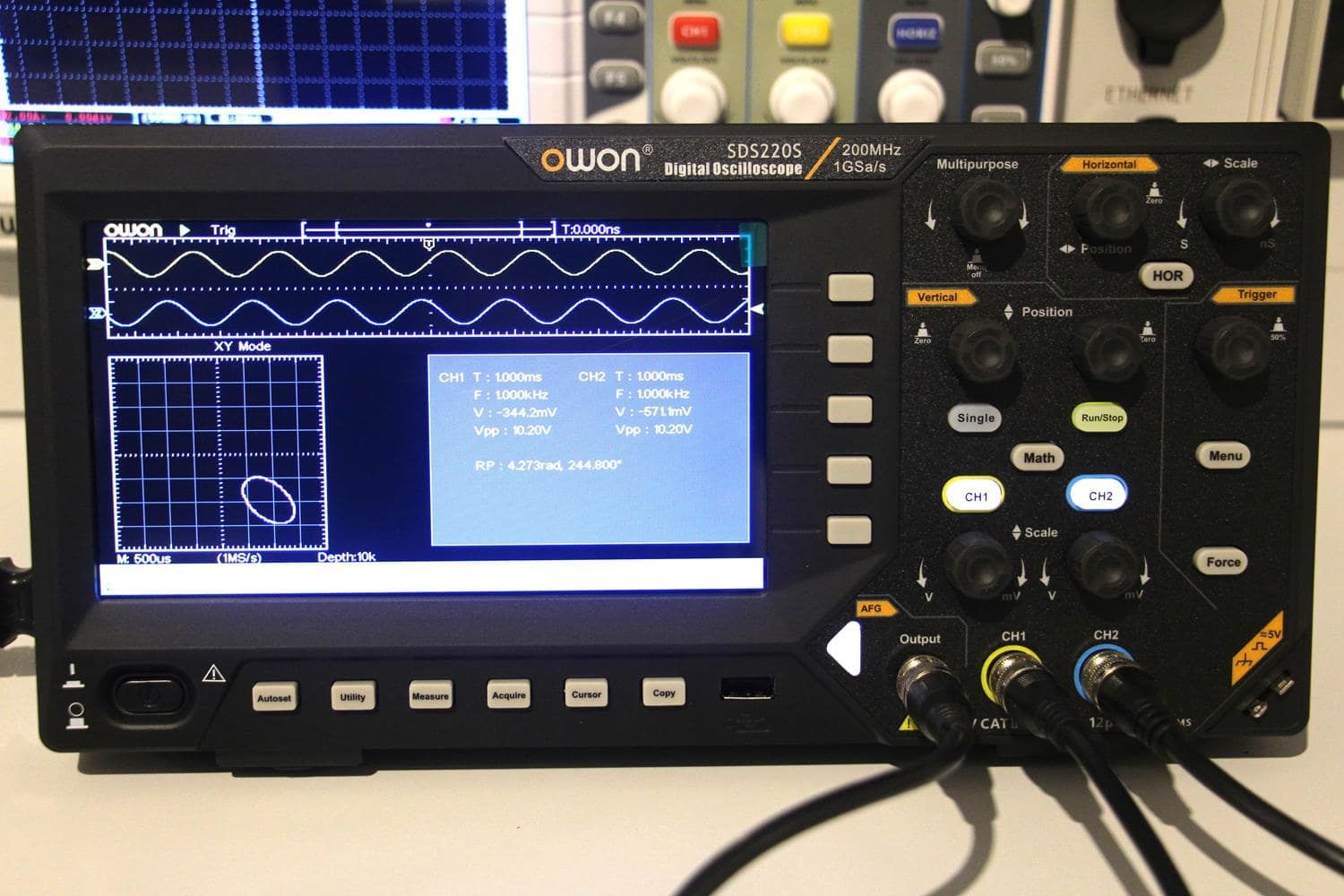

Owon SDS220S 200 MHz Osiloskop+Fonksiyon Jeneratör
Owon SDS220S 200 MHz Osiloskop + 25 MHz Fonksiyon Jeneratör
Owon SDS220S, 200 MHz bant genişliği ve entegre 25 MHz fonksiyon jeneratörü ile gelişmiş test ihtiyaçları için ideal bir çözümdür. Kompakt gövdesi ve kullanıcı dostu arayüzü ile teknik servislerden laboratuvarlara kadar geniş bir kullanım alanı sunar.
Owon SDS220S 200 MHz Osiloskop + 25 MHz Fonksiyon Jeneratör
Osiloskop Özellikleri
Kanal Sayısı: 2
Bant Genişliği: 200 MHz
Gerçek Zamanlı Örnekleme: 1 GS/s
Bellek Derinliği: 20M
Dikey Hassasiyet: 2 mV/div – 10 V/div
Giriş Empedansı: 1 MΩ ±2%, paralel 20 pF ±5 pF
Zaman Tabanı: 2 ns/div – 1000 s/div
Prob Zayıflatma: 1X, 10X, 100X, 1000X
Tetikleme Türleri: Kenar, Video
Matematik Fonksiyonlar: +, –, ×, ÷, FFT
Otomatik Ölçümler: Periyot, frekans, RMS, pik değer, overshoot, faz, alan, duty cycle, gecikme ve diğerleri
Dalgaformu Kaydı: 16 kayıt
Bağlantı Arayüzü: USB Host, USB Device
PC Yazılımı: SCPI ve LabVIEW destekli, uzaktan kontrol edilebilir
Ekran: 7 inç TFT LCD, 800x480 çözünürlük
Boyutlar: 301 x 152 x 70 mm
Ağırlık: Yaklaşık 1.1 kg
Owon SDS220S 200 MHz Osiloskop + 25 MHz Fonksiyon Jeneratör
Fonksiyon Jeneratörü Özellikleri
Kanal Sayısı: 1
Maksimum Frekans: 25 MHz
Örnekleme Hızı: 125 MSa/s
Dikey Çözünürlük: 14 bit
Çıkış Dalgaformları: Sinüs, kare, rampa, darbe, keyfi
Keyfi Dalgaformu Türleri: Sinc, Gauss, üstel artış, üstel düşüş ve 160'tan fazla çeşit
Keyfi Dalgaformu Frekans Aralığı: 0.1 Hz – 5 MHz
Amplitüd (50Ω): 0.005 Vpp – 3 Vpp
DC Ofset: ±3V
Dalgaformu Uzunluğu: 8k
Yük Empedansı: 50Ω
Owon SDS220S 200 MHz Osiloskop + 25 MHz Fonksiyon Jeneratör
Kutu İçeriği
Güç kablosu
USB kablosu
2 adet osiloskop probu
Prob ayar aracı
Hızlı başlangıç kılavuzu
Opsiyonel: Owon Q9 Prob BNC-Krokodil
Yararlı kaynaklar:
Owon SDS220S 200 MHz Osiloskop+Fonksiyon Jeneratör Kullanım kılavuzu tıklayınız
