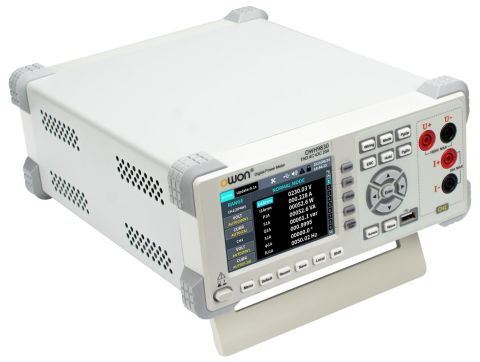

Owon OWH9830 – Üç Faz Güç Ölçer (Power Meter)
Owon OWH9830 – Üç Faz Güç Ölçer (Power Meter)
OWH9830, OWH9800 serisinin üç fazlı AC sistemler için geliştirilmiş gelişmiş güç ölçer modelidir. Yüksek güçlü sistemlerde detaylı güç analizi, harmonik ölçüm ve enerji entegrasyonu gerektiren uygulamalarda üstün performans sunar. Tek faz ve üç faz ölçümleri destekleyen yapısı, geniş güç aralığı ve trend dalga formu görüntüleme özellikleri sayesinde enerji sistemleri, inverter testleri ve endüstriyel güç analizleri için ideal bir ölçüm platformudur.
Teknik Özellikler
–––––––––––––––––––––––––
Kanal Yapısı: 2 kanal

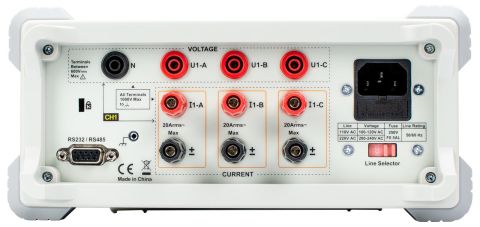

CH1 Ölçüm Tipi: 3 faz AC (arka panel)

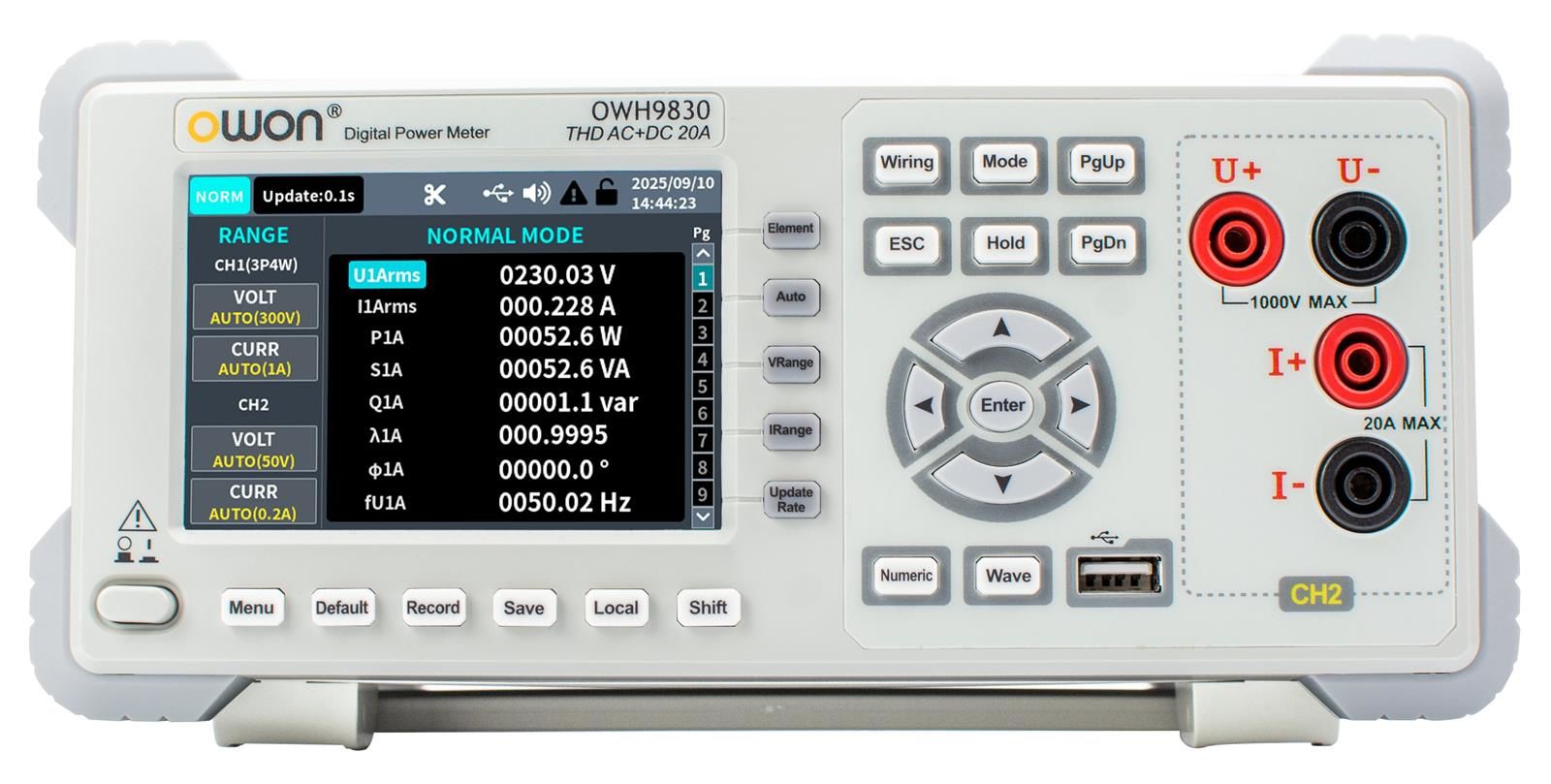

CH2 Ölçüm Tipi: 1 faz AC + DC (ön panel)
Ekran: 3.95” TFT renkli ekran
Güncelleme Hızı: 0.1 s / 0.2 s / 0.5 s / 1 s / 2 s / 5 s
Ölçüm Parametreleri: V, A, W, VA, var, λ, FU, CFu, CFl, Upk, Ipk, THD
Arayüz: RS232
Protokoller: SCPI, Modbus
Owon OWH9830 – Üç Faz Güç Ölçer (Power Meter)
Gerilim ve Akım Ölçümü
–––––––––––––––––––––––––
AC Gerilim (CH1 – 3 Faz): 3.0 – 600 Vrms
AC/DC Gerilim (CH2): 0 – 1000 Vpk
AC Akım (CH1 – 3 Faz): 0 – 20 Arms
AC/DC Akım (CH2): 0 – 20 Apk
Gerilim / Akım Doğruluğu: ±(0.4% okuma + 0.1% aralık + 1 digit)
Owon OWH9830 – Üç Faz Güç Ölçer (Power Meter)
Güç ve Harmonik Özellikleri
–––––––––––––––––––––––––
Güç Aralığı (3 Faz): 0 – 36 kW
Güç Aralığı (CH2): 0 – 20 kW
Güç Faktörü: –1.000 … +1.000
Harmonik Analizi: 2.8 kHz bant genişliği, 63. harmonik seviyesine kadar
Enerji Entegrasyonu: Wh, Ah
Owon OWH9830 – Üç Faz Güç Ölçer (Power Meter)
Görsel Analiz ve Fonksiyonlar
–––––––––––––––––––––––––
Trend Dalga Formu: Zaman bazlı güç ve akım değişimlerinin grafik gösterimi
Verim Hesabı: Giriş / çıkış güçlerinden otomatik verim hesaplama
Range Switching: Otomatik / Manuel
Owon OWH9830 – Üç Faz Güç Ölçer (Power Meter)
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Besleme: AC 100–240 V, 50/60 Hz
Isınma Süresi: >30 dakika
Boyutlar: 295 mm (G) × 110 mm (Y) × 235 mm (D)
Ağırlık: 1.3 kg
Owon OWH9830 – Üç Faz Güç Ölçer (Power Meter)
Kutu İçeriği
–––––––––––––––––––––––––
OWH9830 Güç Ölçer
Güç Kablosu
Test Kabloları
RS232 Haberleşme Kablosu
Hızlı Kullanım Kılavuzu
Banana uçlu kablolar (opsiyonel)
Test Junction Box (opsiyonel)
Yararlı Kaynaklar:
Owon OWH9830 – Üç Faz Güç Ölçer (Power Meter) Kullanım Kılavuzu tıklayınız
Owon OWH9830 – Üç Faz Güç Ölçer (Power Meter) Teknik Doküman tıklayınız
