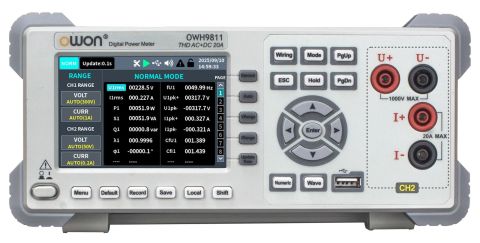

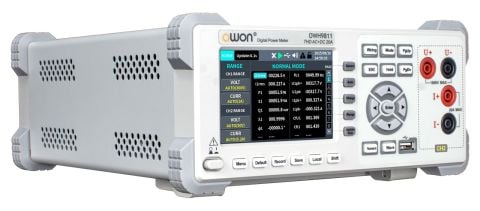

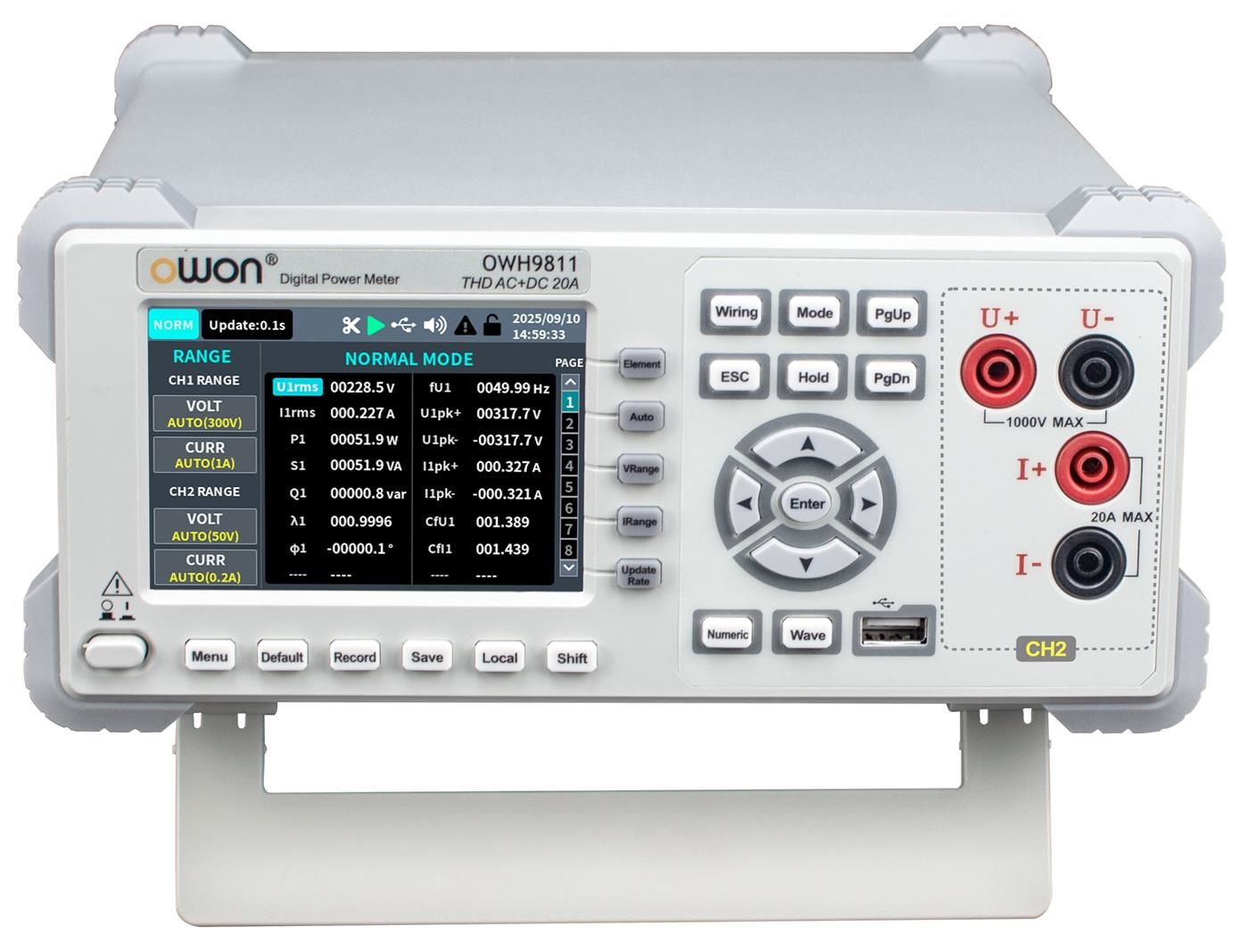

Owon OWH9811 – İki Kanallı Güç Ölçer (Power Meter)

Owon OWH9811 – İki Kanallı Güç Ölçer (Power Meter)

OWH9811, OWH9800 serisinin iki kanallı, yüksek hassasiyetli güç ölçer modelidir. Tek fazlı ve üç fazlı AC sistemlerde kapsamlı güç analizi, harmonik ölçümü ve enerji entegrasyonu sunar. Giriş ve çıkış güçlerini aynı anda izleyebilme özelliği sayesinde güç dönüştürme verimliliği ölçümleri, AR-GE çalışmaları ve üretim hattı testleri için ideal bir çözümdür. 3.95 inç TFT ekranı, trend dalga formu görüntüleme ve uzaktan haberleşme desteği ile hem laboratuvar hem de otomasyon uygulamalarında rahat kullanım sağlar.

Teknik Özellikler

–––––––––––––––––––––––––
Kanal Yapısı: 2 kanal
CH1 Ölçüm Tipi: 1 faz AC (arka panel)
CH2 Ölçüm Tipi: 1 faz AC + DC (ön panel)
Ekran: 3.95” TFT renkli ekran
Güncelleme Hızı: 0.1 s / 0.2 s / 0.5 s / 1 s / 2 s / 5 s
Ölçüm Parametreleri: V, A, W, VA, var, λ, FU, CFu, CFl, Upk, Ipk, THD
Arayüz: RS232
Protokoller: SCPI, Modbus

Gerilim Ölçümü

–––––––––––––––––––––––––
AC Ölçüm Aralığı (CH1): 3.0 – 600 Vrms
AC/DC Ölçüm Aralığı (CH2): 0 – 1000 Vpk
Gerilim Aralıkları:
CF=3: 75 V / 150 V / 300 V / 600 V
CF=6: 37.5 V / 75 V / 150 V / 300 V
Gerilim Doğruluğu: ±(0.4% okuma + 0.1% aralık + 1 digit)
Gerilim Çözünürlüğü: 0.01 V / 0.1 V
Ripple (20 Hz–20 MHz): ≤2 mVrms

Owon OWH9811 – İki Kanallı Güç Ölçer (Power Meter)

Akım Ölçümü

–––––––––––––––––––––––––
AC Akım Aralığı (CH1): 0 – 20 Arms
AC/DC Akım Aralığı (CH2): 0 – 20 Apk
Akım Aralıkları:
CF=3: 0.2 A / 1 A / 4 A / 20 A
CF=6: 0.1 A / 0.5 A / 2 A / 10 A
Akım Doğruluğu: ±(0.4% okuma + 0.1% aralık + 1 digit)
Akım Çözünürlüğü: 0.001 A

Owon OWH9811 – İki Kanallı Güç Ölçer (Power Meter)

Güç ve Enerji Ölçümü

–––––––––––––––––––––––––
Owon OWH9811 – İki Kanallı Güç Ölçer (Power Meter)

Güç Aralığı: 0 – 12 kW
Güç Doğruluğu: ±(0.4% okuma + 0.1% aralık + 1 digit)
Güç Çözünürlüğü: 0.01 W / 0.1 W / 1 W
Güç Faktörü: –1.000 … +1.000
Enerji Entegrasyonu: Watt-hour (Wh), Ampere-hour (Ah)

Owon OWH9811 – İki Kanallı Güç Ölçer (Power Meter)

Frekans ve Harmonik Analizi

–––––––––––––––––––––––––
Frekans Aralığı: 40 Hz – 70 Hz
Frekans Doğruluğu: ±(0.1% okuma + 1 digit)
Harmonik Analizi: 2.8 kHz bant genişliği, 63. harmonik seviyesine kadar

Owon OWH9811 – İki Kanallı Güç Ölçer (Power Meter)

Güç ve Fiziksel Özellikler

–––––––––––––––––––––––––
Besleme: AC 100–240 V, 50/60 Hz
Isınma Süresi: >30 dakika
Çalışma Ortamı: 18–28 °C, %30–75 RH
Boyutlar: 295 mm (G) × 110 mm (Y) × 235 mm (D)
Ağırlık: 1.3 kg

Owon OWH9811 – İki Kanallı Güç Ölçer (Power Meter)

Kutu İçeriği

–––––––––––––––––––––––––
OWH9811 Güç Ölçer
Güç Kablosu
Test Kabloları
RS232 Haberleşme Kablosu
Hızlı Kullanım Kılavuzu
Banana uçlu kablolar (opsiyonel)
Test Junction Box (opsiyonel)
