1 kW / 6 kW - DC Güç Kaynağı - 2 Kanallı - OWON OWH67D Serisi

OWON OWH67D Serisi 2 Kanallı 1 kW / 6 kW Programlanabilir DC Güç Kaynağı

 OWON OWH67D Serisi, yüksek güçlü test, Ar-Ge ve otomasyon uygulamaları için geliştirilmiş 2 kanallı programlanabilir DC güç kaynağı serisidir.

Seri; 80 V, 150 V, 300 V ve 600 V çıkış seçenekleri ile 1 kW ve 6 kW güç sınıflarını kapsar. Geniş aralıklı sabit güç mimarisi sayesinde tek bir cihazla farklı gerilim ve akım çalışma noktalarında test yapılabilir.

OWH67D Serisi; güç elektroniği, otomotiv elektroniği, DC/DC dönüştürücü, inverter, enerji depolama ve fotovoltaik sistem testlerinde kullanılmak üzere tasarlanmıştır.

 MODELLER

OWH67010D-80: 2 Kanal 0–80 V / 0–20 A 1000 W

 OWH67060D-150: 2 Kanal 0–150 V / 0–30 A 6000 W

 OWH67060D-300: 2 Kanal 0–300 V / 0–15 A 6000 W

 OWH67060D-600: 2 Kanal 0–600 V / 0–10 A 6000 W

 GENİŞ ARALIKLI SABİT GÜÇ ÇIKIŞI

OWH67D Serisi wide-range constant power çıkış mimarisine sahiptir.

Çıkış gücü sınırları içerisinde gerilim ve akım farklı kombinasyonlarda kullanılabilir. Böylece farklı DUT çalışma koşullarını karşılamak için birden fazla sabit aralıklı güç kaynağı yerine tek bir güç kaynağı kullanılabilir.

Bu yapı özellikle farklı giriş gerilimlerinde test edilmesi gereken DC/DC dönüştürücüler, güç elektroniği devreleri ve enerji sistemlerinde avantaj sağlar.

2 BAĞIMSIZ ÇIKIŞ KANALI

OWH67D Serisi iki çıkış kanalına sahiptir.

Her kanal için gerilim ve akım parametreleri ayrı olarak ayarlanabilir ve izlenebilir. Cihazın çift kanallı yapısı, birden fazla besleme hattının aynı test sistemi içerisinde kontrol edilmesine olanak sağlar.

SERİ VE PARALEL ÇALIŞMA

İki kanal seri veya paralel olarak kullanılabilir.

Seri bağlantı ile uygun modellerde toplam çıkış gerilimi 1200 V seviyesine kadar çıkarılabilir.

Paralel bağlantı ile toplam çıkış akımı 60 A seviyesine kadar yükseltilebilir.

Bu özellik aynı cihazın hem yüksek gerilim hem de yüksek akım gerektiren farklı test uygulamalarında kullanılmasını sağlar.

CC / CV PRIORITY

OWH67D Serisi seçilebilir CC Priority ve CV Priority çalışma modlarını destekler.

CC Priority modu çıkış başlangıcında akımın kontrollü şekilde yükselmesini sağlayarak yüksek başlangıç akımlarının sınırlandırılmasına yardımcı olur.

CV Priority modu ise çıkış geriliminin hızlı şekilde ayarlanan değere ulaşmasının gerekli olduğu uygulamalarda kullanılabilir.

Bu özellik özellikle kapasitif yükler, LED sistemleri, DC/DC dönüştürücüler ve güç elektroniği devrelerinin testlerinde kullanışlıdır.

100 ADIMLI PROGRAMLANABİLİR LIST FONKSİYONU

 Her kanal için 100 adıma kadar programlanabilir LIST sekansı oluşturulabilir.

Her adımda gerilim, akım, süre, çevrim ve tetikleme parametreleri tanımlanabilir.

LIST sekansları cihazın ön panelinden veya PC yazılımı üzerinden hazırlanabilir. CSV tabanlı test dosyaları kaydedilebilir, tekrar çağrılabilir ve USB üzerinden aktarılabilir.

Bu fonksiyon değişken besleme profilleri, dayanım testleri, tekrar eden test çevrimleri ve otomatik üretim testleri için kullanılabilir.

DAHİLİ DISCHARGE DEVRESİ

OWH67D Serisi çıkış filtre kondansatörlerinde kalan enerjinin güvenli şekilde boşaltılmasını sağlayan dahili discharge devresine sahiptir.

Bu özellik özellikle yüksek gerilimli uygulamalarda çıkış kapatıldıktan sonra kondansatörlerde kalabilecek enerjinin azaltılmasına yardımcı olur.

PV SİMÜLATÖR FONKSİYONU

OWH67D Serisinde opsiyonel PV Simulator fonksiyonu bulunmaktadır.

PV Simulator modu güneş paneli I-V ve P-V karakteristiklerinin simüle edilmesini sağlar.

EN50530 ve Sandia PV modelleri desteklenir. Sistem PV inverterlerin statik MPPT verimlilik testlerinde kullanılabilir.

Birden fazla cihazın birlikte kontrol edilmesi ile MPPT tracking testleri gerçekleştirilebilir.

PV Simulator fonksiyonu özellikle grid-tied inverter, string inverter, PV enerji depolama sistemi ve enerji dönüştürücü testleri için uygundur.

PC KONTROLÜ VE OTOMASYON

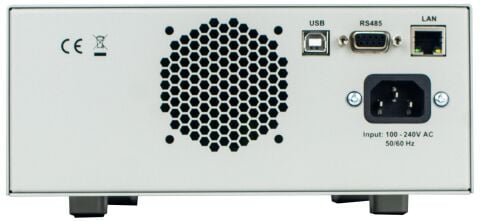

OWH67D Serisi USB, LAN ve RS485 haberleşme arayüzlerine sahiptir.

SCPI ve Modbus protokol desteği sayesinde cihaz test otomasyonu, üretim hattı ve ATE sistemlerine entegre edilebilir.

OWON PC yazılımı üzerinden cihaz çıkışları kontrol edilebilir, parametreler yapılandırılabilir ve çalışma durumu gerçek zamanlı olarak izlenebilir.

REMOTE SENSE

6 kW modellerde CH1 ve CH2 için ayrı Remote Sense bağlantıları bulunmaktadır.

Remote Sense özelliği güç kablolarında oluşabilecek gerilim düşümünün kompanse edilmesine ve gerilimin yük bağlantı noktasında daha doğru şekilde regüle edilmesine yardımcı olur.

Bu özellik özellikle yüksek akımlı test düzeneklerinde önemlidir.

 KORUMA FONKSİYONLARI

OWH67D Serisi ayarlanabilir aşırı gerilim, aşırı akım ve aşırı güç koruma fonksiyonlarına sahiptir.

Ayrıca giriş düşük gerilim, kısa devre ve dahili sistem koruma fonksiyonları cihaz ve test edilen yük için ilave güvenlik sağlar.

HASSAS AYAR VE ÖLÇÜM

Minimum gerilim ayar çözünürlüğü:10 mV

Minimum akım ayar çözünürlüğü:1 mA

Gerilim ayar doğruluğu:≤ ±(%0,05 + %0,05 FS)

Akım ayar doğruluğu:≤ ±(%0,05 + %0,1 FS)

CV load regulation:≤ ±(%0,03 + %0,03 FS)

CC load regulation:≤ ±(%0,03 + %0,05 FS)

Recovery Time:≤ 5 ms

RIPPLE / NOISE

OWH67010D-80: CV ≤50 mVp-p CC ≤20 mArms

OWH67060D-150: CV ≤150 mVp-p CC ≤50 mArms

 OWH67060D-300: CV ≤250 mVp-p CC ≤50 mArms

 OWH67060D-600: CV ≤500 mVp-p CC ≤50 mArms

3.95 İNÇ TFT EKRAN

3.95 inç TFT ekran üzerinden her iki kanalın gerilim, akım ve çalışma durumu aynı anda izlenebilir.

LIST, PV Simulator, koruma ve sistem ayarları doğrudan ön panel üzerinden yapılandırılabilir.

RACK UYUMLU TASARIM

OWH67D Serisi rack sistemleri ve otomatik test düzenekleri için uygun mekanik yapıya sahiptir.

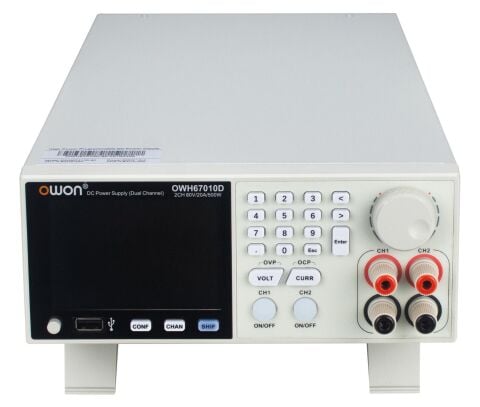

1 kW model: 215 × 88 × 453 mm 5 kg

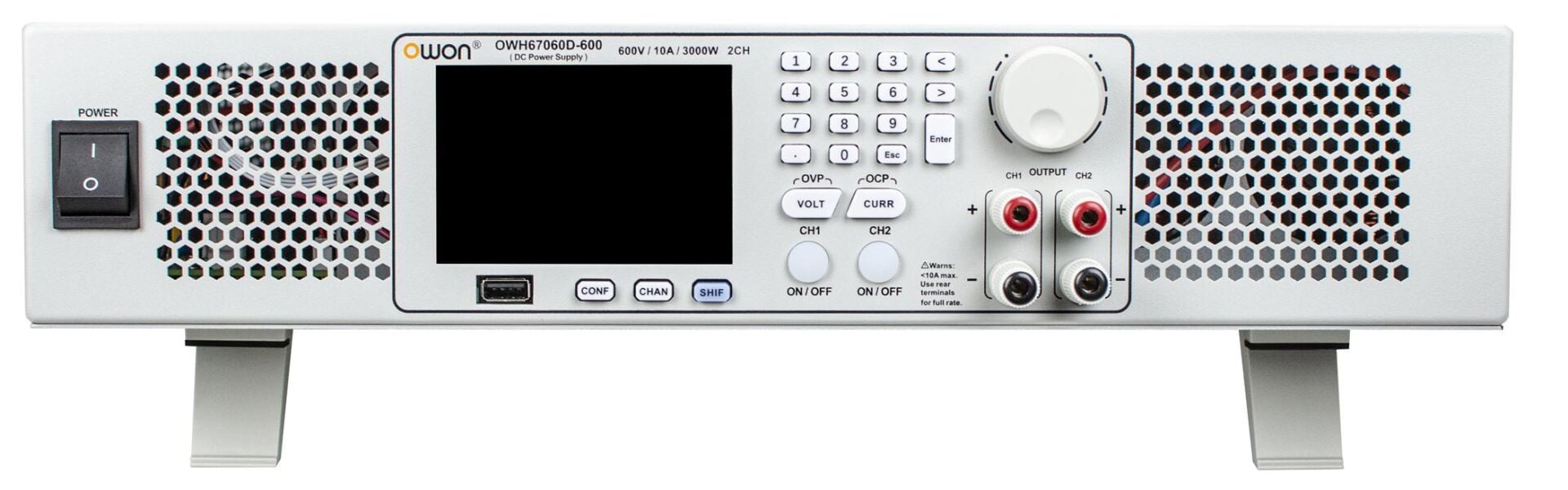

6 kW modeller: 430 × 88 × 453 mm 13 kg

6 kW modeller 2U rack yüksekliğindedir ve ön ve arka panel çıkış bağlantıları sayesinde sabit test sistemlerine entegrasyonu kolaylaştırır.

BU CİHAZLAR KİMİN İÇİN UYGUNDUR?

OWON OWH67D Serisi özellikle yüksek güçlü ve programlanabilir DC besleme gerektiren Ar-Ge, doğrulama ve üretim testleri için uygundur.

Otomotiv elektroniği ve EV sistemleri

DC/DC dönüştürücü geliştirme ve doğrulama

İnverter ve güç elektroniği testleri

Fotovoltaik inverter ve MPPT testleri

Enerji depolama sistemleri

Batarya ve BMS test sistemleri

Yüksek gerilim DC uygulamaları

Üretim hattı otomasyonu

ATE otomatik test sistemleri

Üniversite güç elektroniği ve enerji laboratuvarları

Elektronik ürün tasarım ve doğrulama laboratuvarları
