150V 30A 3000W Programlanabilir DC Güç Kaynağı – OWON OWH67030-150

OWON OWH67030-150, 0-150 V çıkış gerilimi, 0-30 A çıkış akımı ve maksimum 3000 W çıkış gücüne sahip tek kanallı programlanabilir yüksek güçlü DC güç kaynağıdır. Geniş aralıklı çıkış yapısı sayesinde güç elektroniği, Ar-Ge, üretim, otomasyon ve yüksek güçlü elektronik sistemlerin testlerinde kullanılabilir.

100 adımlı LIST programlama, CV/CC öncelik seçimi, ayarlanabilir yükselme/düşme süreleri, dahili deşarj devresi ve uzaktan kontrol arayüzleri sayesinde tekrarlanabilir ve otomasyona uygun güç testlerinin gerçekleştirilmesine olanak sağlar.

Bu Cihaz Kimler İçindir?

Güç elektroniği ve enerji sistemleri
DC/DC dönüştürücü, inverter, güç modülü ve yüksek güçlü elektronik sistemlerin geliştirme ve test çalışmalarında.

Ar-Ge ve ürün geliştirme laboratuvarları
Farklı gerilim ve akım koşullarının kontrollü ve tekrarlanabilir biçimde uygulanması gereken geliştirme ve doğrulama testleri için.

Üretim ve kalite kontrol
100 adımlı LIST programlama ve uzaktan kontrol özellikleri sayesinde tekrarlanan üretim, fonksiyon ve son kontrol testleri için.

Otomotiv elektroniği ve elektrik sistemleri
Kontrol modülleri, motor sürücüleri, DC motor sistemleri ve yüksek güçlü elektronik bileşenlerin besleme ve fonksiyon testleri için.

Geniş Aralıklı Güç Çıkışı

Çıkış Gerilimi: 0-150 V
Çıkış Akımı: 0-30 A
Maksimum Çıkış Gücü: 3000 W
Kanal Sayısı: 1

OWH67030-150 geniş aralıklı sabit güç mimarisine sahiptir. Gerilim ve akım değerleri maksimum 3000 W güç sınırı içerisinde farklı kombinasyonlarda kullanılabilir.

Örneğin:

50 V / 30 A: 1500 W
100 V / 30 A: 3000 W
120 V / 25 A: 3000 W
150 V / 20 A: 3000 W

Bu yapı farklı çalışma gerilimlerine sahip yüklerin aynı güç kaynağıyla test edilmesine olanak sağlar.

Programlanabilir LIST Çıkışı

OWH67030-150, 100 adıma kadar LIST programlama özelliğini destekler.

Her adım için gerilim, akım ve süre parametreleri tanımlanarak farklı güç profilleri oluşturulabilir. Bu özellik tekrarlı üretim testleri, otomatik test senaryoları ve değişken besleme koşullarının kontrollü şekilde uygulanması için kullanılabilir.

CC / CV Priority

Cihaz CV First ve CC First çalışma seçeneklerini destekler.

CC/CV öncelik seçimi ve ayarlanabilir yükselme/düşme süreleri sayesinde yük enerjilendirilirken meydana gelebilecek ani gerilim veya akım değişimleri kontrol edilebilir.

Bu özellik özellikle kapasitif yüklar, motor sürücüleri ve güç elektroniği uygulamalarında kontrollü başlangıç sağlar.

Dahili Deşarj Devresi

OWH67 serisinde çıkış için dahili deşarj devresi bulunur.

Çıkış kapatıldığında güç kaynağının çıkış kapasitörlerinde kalan enerjinin kontrollü şekilde boşaltılmasına yardımcı olur.

Ekran ve İzleme

Ekran: 3,9 inç TFT LCD
Gerçek Zamanlı İzleme: Gerilim ve akım eğrileri
Online Veri Kaydı: 1 dakikalık kayıt

Gerilim ve akım değerlerinin yanı sıra çıkış eğrileri gerçek zamanlı olarak görüntülenebilir. Online veri kaydı, yük davranışındaki değişimlerin gözlemlenmesine yardımcı olur.

Ayar ve Ölçüm Özellikleri

Ayar Çözünürlüğü: 10 mV / 1 mA
Readback Çözünürlüğü: 1 mV / 1 mA
Gerilim Ayar Doğruluğu: ≤0,05% + 0,05% FS
Akım Ayar Doğruluğu: ≤0,1% + 0,1% FS
Gerilim Readback Doğruluğu: ≤0,05% + 0,05% FS
Akım Readback Doğruluğu: ≤0,1% + 0,1% FS
CV Yük Regülasyonu: ≤0,03% + 0,03% FS
CC Yük Regülasyonu: ≤0,05% + 0,05% FS
CV Hat Regülasyonu: ≤0,03% + 0,03% FS
CC Hat Regülasyonu: ≤0,05% + 0,05% FS
Gerilim Ripple / Noise: ≤0,1% FS Vp-p
Akım Ripple / Noise: ≤50 mA RMS
Gerilim Sıcaklık Katsayısı: 100 ppm/°C
Akım Sıcaklık Katsayısı: 200 ppm/°C
Gerilim Readback Sıcaklık Katsayısı: 100 ppm/°C
Akım Readback Sıcaklık Katsayısı: 200 ppm/°C
Transient Recovery: ≤5 ms

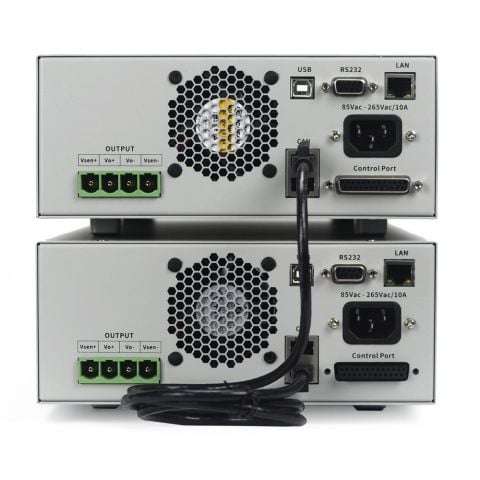

Uzaktan Kontrol ve Sistem Entegrasyonu

SCPI Desteği: Var
USB: Var
RS485: Var
CAN: Var
DB25: Var
Analog Giriş / Çıkış: Desteklenir
Dry Contact: Desteklenir
LAN: Opsiyonel – OWH67-L

Bu arayüzler cihazın bilgisayar kontrollü test sistemleri, üretim hatları ve otomatik test sistemlerine entegre edilmesini sağlar.

Opsiyonel Özellikler

OWH67-L: LAN arayüzü

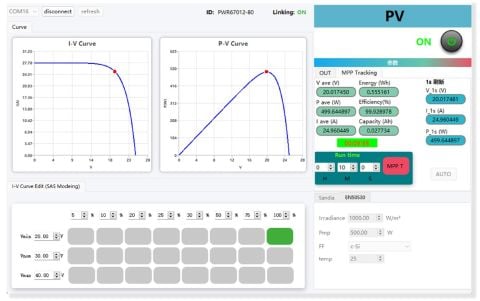

OWH67-S: Solar Panel Simulator

Solar Panel Simulator seçeneği EN50530, Sandia ve diğer PV standart eğrilerini destekleyerek PV inverterlerin MPPT performans değerlendirmelerinde kullanılabilir.

Fiziksel Özellikler

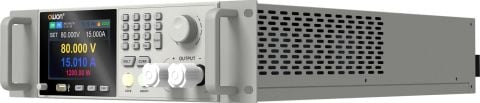

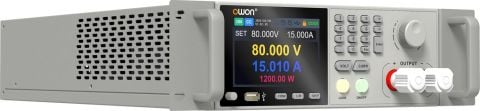

Yapı: 1/2 2U, standart 19 inç rack uyumlu
Giriş Beslemesi: 85-265 VAC, 50/60 Hz
Çalışma Sıcaklığı: 0-40 °C
Boyutlar (G × Y × D): 214,6 × 88,0 × 453,0 mm
Ağırlık: 6,8 kg

Kutu İçeriği

Güç Kablosu: Dahil
USB Kablosu: Dahil
Quick Guide: Dahil
Çıkış Terminali: Dahil
Handle: Opsiyonel

Not: Standart aksesuarlar üreticinin nihai sevkiyat konfigürasyonuna göre değişiklik gösterebilir.
