300V / 20A / 200W-DC Elektronik Yük – OWON OEL8511B
300V / 20A / 200W-DC Elektronik Yük – OWON OEL8511B
OWON OEL8511B DC elektronik yük, yüksek gerilim seviyelerinde çalışan DC güç kaynakları ve batarya sistemlerinin kontrollü yük altında test edilmesi için geliştirilmiş, programlanabilir bir elektronik yük çözümüdür. 300V / 20A / 200W kapasitesi, 5 kHz’e kadar dinamik test desteği ve 1mV / 0.1mA ölçüm çözünürlüğü ile yüksek voltajlı uygulamalarda güvenilir sonuçlar sunar. CC, CV, CR ve CP çalışma modları ile farklı yük senaryolarını destekler. RS232 ve RS485 üzerinden SCPI protokolü ile haberleşme, paralel çalışma altyapısı ve rack uyumlu yapısı sayesinde hem bağımsız kullanım hem de sistem entegrasyonu için uygundur.
Bu Model Kimler İçin Uygundur?
OEL8511B, yüksek voltaj (150V üzeri) seviyelerinde çalışan güç kaynakları, batarya modülleri ve enerji sistemleri üzerinde test yapan kullanıcılar için uygundur. Özellikle laboratuvarlar, üretim test hatları ve otomasyon entegrasyonu planlayan mühendislik ekipleri için, tek cihazla temel testlerin yapılabildiği ve ihtiyaç halinde paralel yapı ile genişletilebilen bir çözüm sunar.

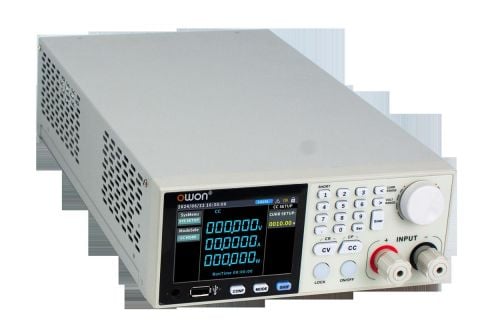

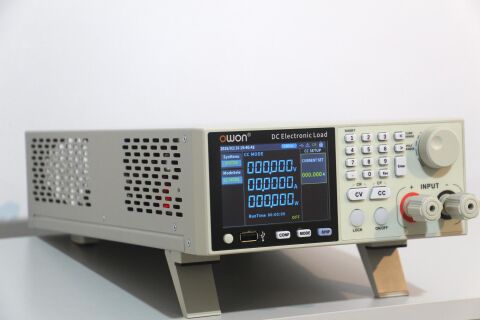

OWON OEL8511B DC Elektronik Yük
Teknik Özellikler
–––––––––––––––––––––––––
Toplam Güç: 200W
Gerilim Aralığı: 0 – 300V
Akım Aralığı: 0 – 20A
Minimum Çalışma Voltajı: 0.8V @ 20A
Readback Çözünürlüğü: 1mV / 0.1mA
OWON OEL8511B DC Elektronik Yük – 300V / 20A / 200W
Test Fonksiyonları (Cihaza Dahil)
–––––––––––––––––––––––––
Battery Discharge Test: Dahil
OCP Test: Dahil
OPP Test: Dahil
OWON OEL8511B DC Elektronik Yük – 300V / 20A / 200W
Çalışma Modları ve Dinamik Özellikler
–––––––––––––––––––––––––
Statik Modlar: CC, CV, CR, CP
Dinamik Mod: CC Dynamic Mode, 5kHz’e kadar
Akım Artış Hızı: 0.001A/µs – 2A/µs
Rise / Fall Slope: 0.01A/ms – 2000A/ms
Kısa Devre Simülasyonu: Desteklenir
OWON OEL8511B DC Elektronik Yük – 300V / 20A / 200W
Test Fonksiyonları (Cihaza Dahil)
–––––––––––––––––––––––––
Battery Discharge Test: Dahil
OCP Test: Dahil
OPP Test: Dahil
OWON OEL8511B DC Elektronik Yük – 300V / 20A / 200W

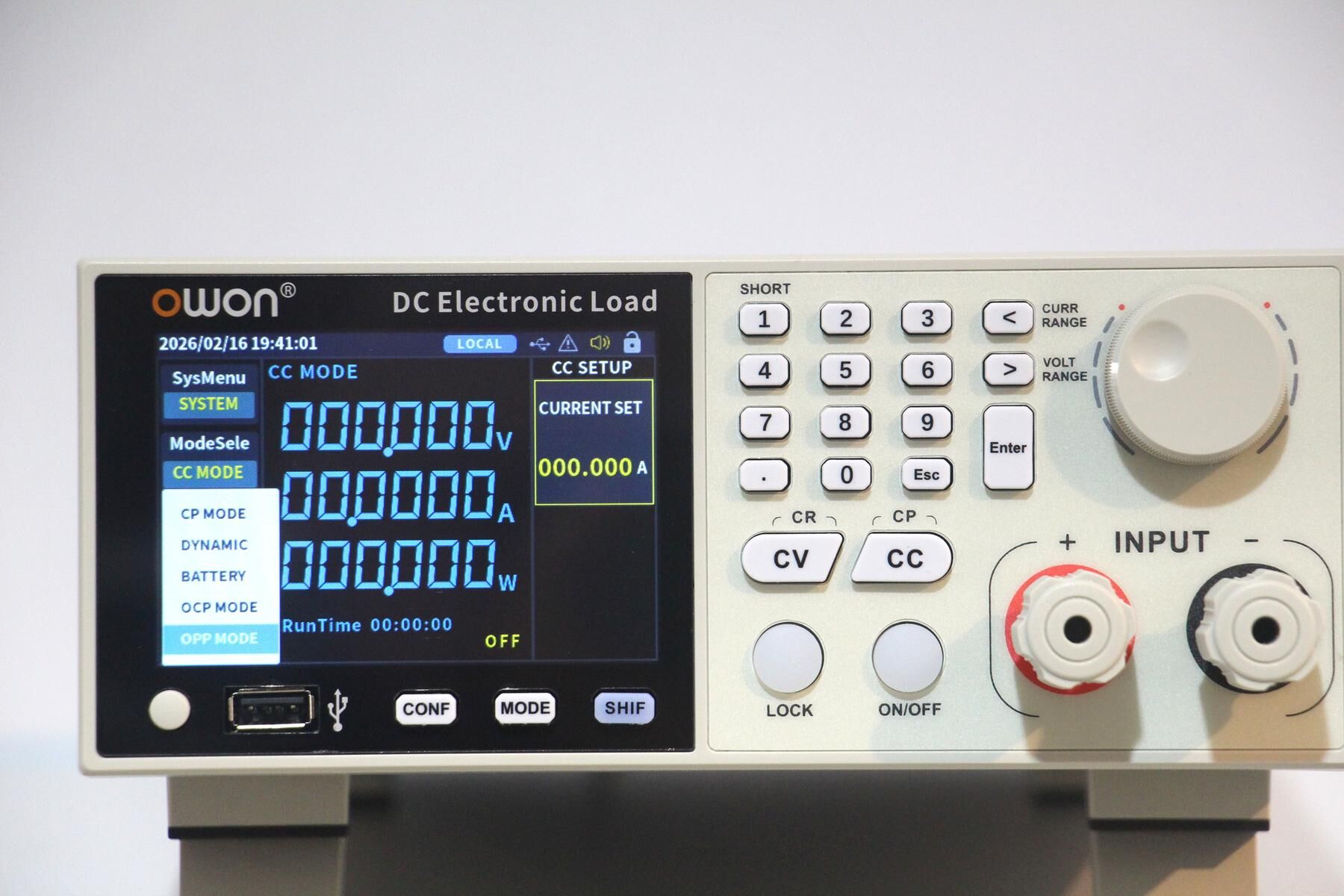

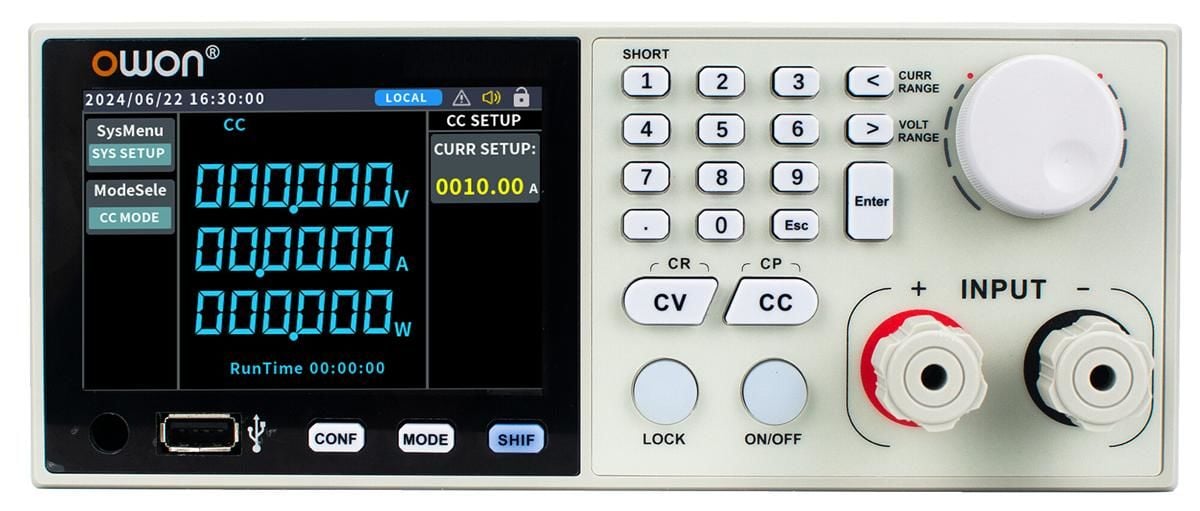

Görsel ve Ekran Özellikleri
–––––––––––––––––––––––––
Ekran: 3.9 inç TFT LCD
Kullanım: Ön panelden hızlı ve sezgisel kontrol
OWON OEL8511B DC Elektronik Yük – 300V / 20A / 200W
Depolama ve Yazılım
–––––––––––––––––––––––––
PC Kontrolü: SCPI protokolü desteklenir
Host Bilgisayar İletişimi: USB ve RS232

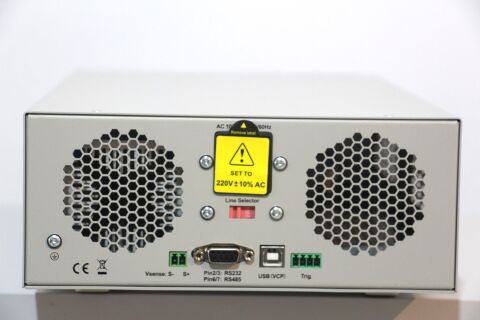

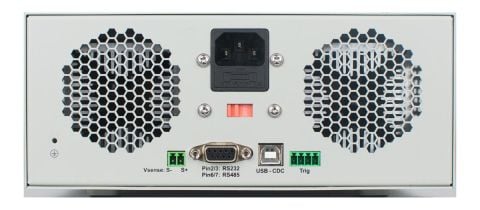

İletişim ve Bağlantılar
–––––––––––––––––––––––––
USB Device: Var
RS232: Var
RS485: Var
Paralel Çalışma: 10 üniteye kadar, toplam 4 kW (CV modu hariç)
OWON OEL8511B DC Elektronik Yük – 300V / 20A / 200W
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Rack Uyumu: 1/2 2U standart
Boyutlar: 215 × 88 × 375 mm
Ağırlık: 4.2 kg
OWON OEL8511B DC Elektronik Yük – 300V / 20A / 200W
Kullanım Alanları
–––––––––––––––––––––––––
DC Güç Kaynağı Testleri
Batarya ve BMS Testleri
Ar-Ge ve Eğitim Laboratuvarları
Kutu İçeriği
–––––––––––––––––––––––––
OEL8511B DC Elektronik Yük
Güç Kablosu
USB kablosu
Kullanım Kılavuzu
OWON OEL8511B DC Elektronik Yük – 300V / 20A / 200W
Yararlı Kaynaklar
–––––––––––––––––––––––––
OEL85 serisi kullanım kılavuzu
OEL85 serisi programlama manueli
OEL85 serisi batarya test sistemi yazılımı
OEL85 serisi cihaz yazılımı
