150V / 20A / 200W-DC Elektronik Yük – OWON OEL8511
150V / 20A / 200W-DC Elektronik Yük – OWON OEL8511
OWON OEL8511 DC elektronik yük, DC güç kaynakları, adaptörler ve batarya modüllerinin kontrollü yük altında test edilmesi için geliştirilmiş, programlanabilir bir elektronik yük çözümüdür. 150V / 20A / 200W kapasitesi, 5 kHz’e kadar dinamik test desteği ve 1mV / 0.1mA ölçüm çözünürlüğü ile temel ve orta seviye test uygulamalarında güvenilir sonuçlar sunar. CC, CV, CR ve CP çalışma modları ile farklı yük senaryolarını destekler. RS232 ve RS485 üzerinden SCPI protokolü ile haberleşme ve paralel çalışma altyapısı sayesinde hem bağımsız kullanım hem de sistem entegrasyonu için uygundur.
Bu Model Kimler İçin Uygundur?
OEL8511, 150V seviyesine kadar çalışan güç kaynakları, adaptörler ve batarya modülleri üzerinde test yapan kullanıcılar için uygundur. Özellikle laboratuvarlar, teknik servisler ve üretim test ortamlarında temel yükleme ve karakterizasyon testleri gerçekleştirmek isteyen, aynı zamanda ileride çoklu cihaz yapısına geçmeyi planlayan mühendislik ekipleri için uygun bir başlangıç çözümüdür.
OEL8511 DC Elektronik Yük
Teknik Özellikler
–––––––––––––––––––––––––
Toplam Güç: 200W
Gerilim Aralığı: 0 – 150V
Akım Aralığı: 0 – 20A
Minimum Çalışma Voltajı: 0.8V @ 20A
Readback Çözünürlüğü: 1mV / 0.1mA

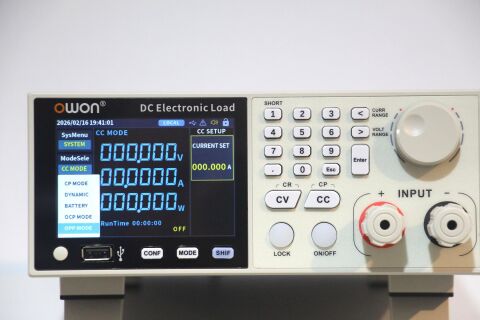

OWON OEL8511 DC Elektronik Yük – 150V / 20A / 200W
Test Fonksiyonları (Cihaza Dahil)
–––––––––––––––––––––––––
Battery Discharge Test: Dahil
OCP Test: Dahil
OPP Test: Dahil

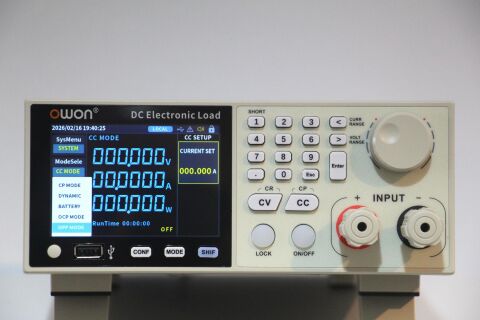

OWON OEL8511 DC Elektronik Yük – 150V / 20A / 200W
Çalışma Modları ve Dinamik Özellikler
–––––––––––––––––––––––––
Statik Modlar: CC, CV, CR, CP
Dinamik Mod: CC Dynamic Mode, 5kHz’e kadar
Akım Artış Hızı: 0.001A/µs – 2A/µs
Rise / Fall Slope: 0.01A/ms – 2000A/ms
Kısa Devre Simülasyonu: Desteklenir

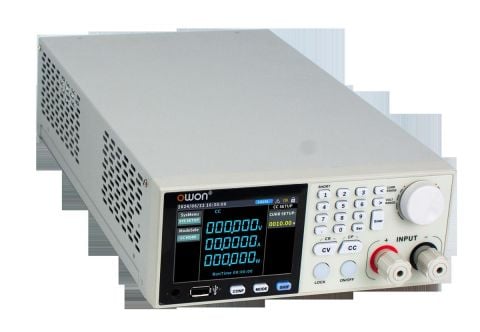

OWON OEL8511 DC Elektronik Yük – 150V / 20A / 200W
Test Fonksiyonları (Cihaza Dahil)
–––––––––––––––––––––––––
Battery Discharge Test: Dahil
OCP Test: Dahil
OPP Test: Dahil
OWON OEL8511 DC Elektronik Yük – 150V / 20A / 200W
Görsel ve Ekran Özellikleri
–––––––––––––––––––––––––
Ekran: 3.9 inç TFT LCD
Kullanım: Ön panelden hızlı ve sezgisel kontrol
Depolama ve Yazılım
–––––––––––––––––––––––––
PC Kontrolü: SCPI protokolü desteklenir
Host Bilgisayar İletişimi: USB ve RS232

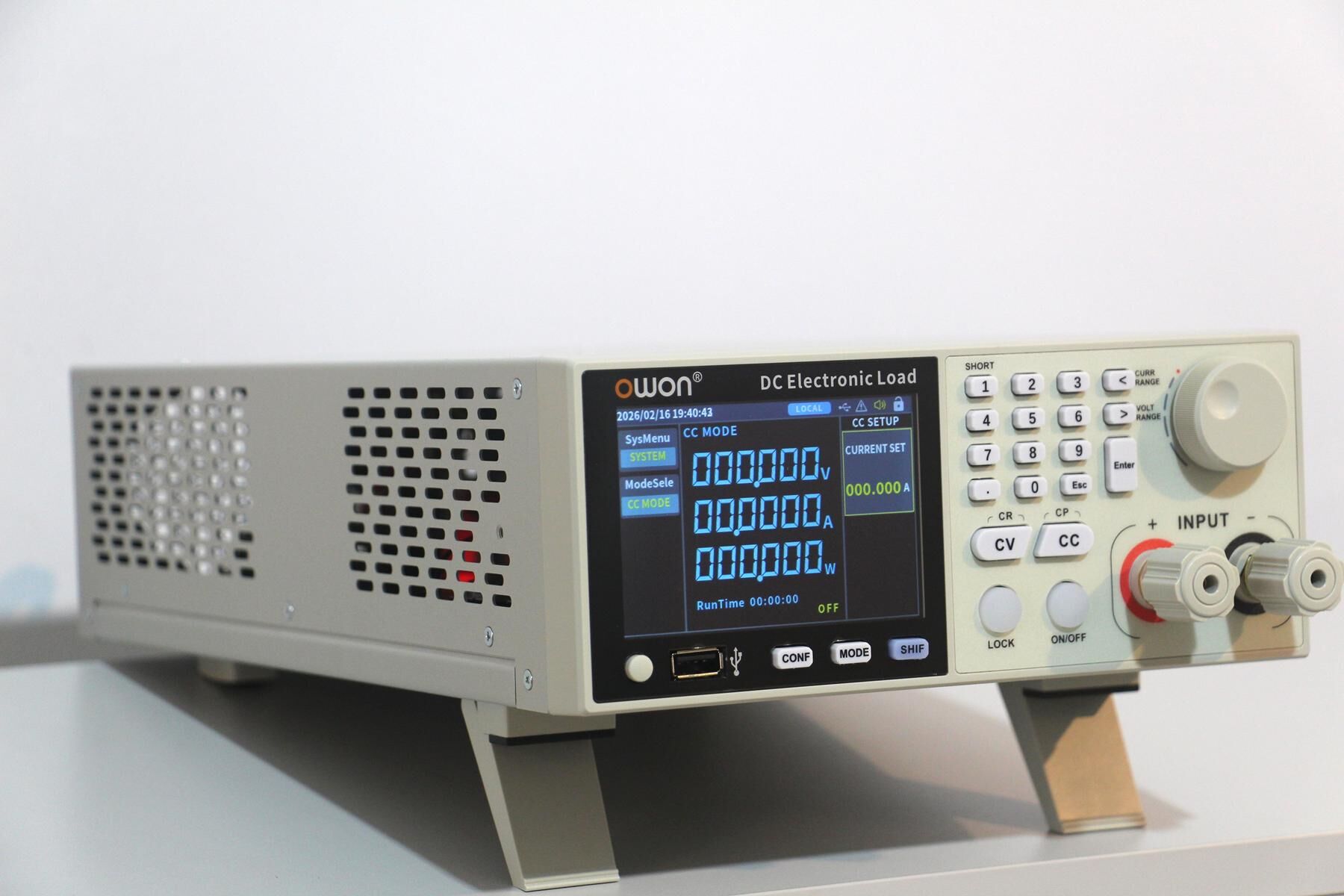

OWON OEL8511 DC Elektronik Yük – 150V / 20A / 200W

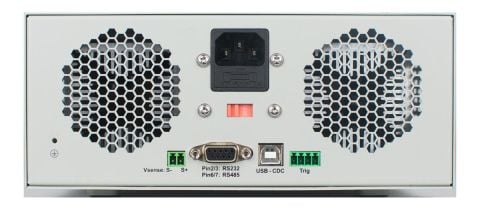

İletişim ve Bağlantılar
–––––––––––––––––––––––––
USB Device: Var
RS232: Var
RS485: Var
Paralel Çalışma: 10 üniteye kadar, toplam 4 kW (CV modu hariç)
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Rack Uyumu: 1/2 2U standart
Boyutlar: 215 × 88 × 375 mm
Ağırlık: 4.2 kg
OWON OEL8511 DC Elektronik Yük – 150V / 20A / 200W
Kullanım Alanları
–––––––––––––––––––––––––
DC Güç Kaynağı Testleri
Batarya ve BMS Testleri
Ar-Ge ve Eğitim Laboratuvarları
Kutu İçeriği
–––––––––––––––––––––––––
OEL8511 DC Elektronik Yük
Güç Kablosu
USB kablosu
Kullanım Kılavuzu
Yararlı Kaynaklar
–––––––––––––––––––––––––
OEL85 serisi kullanım kılavuzu
OEL85 serisi programlama manueli
OEL85 serisi batarya test sistemi yazılımı
OEL85 serisi cihaz yazılımı
