300V / 15A / 150W-DC Elektronik Yük – OWON OEL3015
300V / 15A / 150W-DC Elektronik Yük – OWON OEL3015
OWON OEL3015 DC elektronik yük, yüksek voltajlı DC güç kaynakları ve batarya sistemlerinin kontrollü yük altında test edilmesi için geliştirilmiş kompakt ve programlanabilir bir elektronik yük çözümüdür. 300V / 15A / 150W kapasitesi, 5 kHz’e kadar dinamik akım test desteği ve 1mV / 0.1mA ölçüm çözünürlüğü ile temel ve orta seviye test uygulamalarında güvenilir sonuçlar sunar. CC, CV, CR ve CP modları ile farklı yük senaryolarını destekler. SCPI protokolü üzerinden USB ve RS232 haberleşme ile bilgisayar kontrollü testler gerçekleştirilebilir.
Bu Model Kimler İçin Uygundur?
OEL3015, yüksek voltajlı ancak düşük güç seviyesindeki DC sistemleri test eden kullanıcılar için uygundur. Özellikle 48V–300V aralığında çalışan güç kaynakları, batarya modülleri ve enerji depolama sistemleri üzerinde temel yükleme ve karakterizasyon testleri yapmak isteyen Ar-Ge ekipleri, laboratuvar kullanıcıları ve teknik servis birimleri için pratik bir çözümdür. Kompakt yapısı sayesinde masaüstü kullanım ve mobil test senaryolarında tercih edilir.

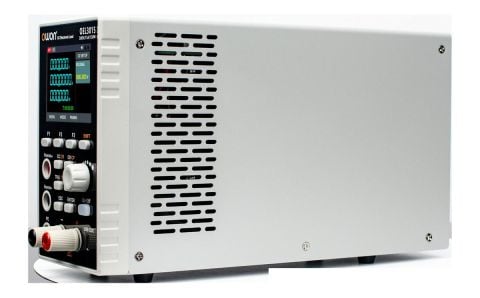

OWON OEL3015 DC Elektronik Yük
Teknik Özellikler
–––––––––––––––––––––––––
Toplam Güç: 150W
Gerilim Aralığı: 0 – 300V
Akım Aralığı: 0 – 15A
Minimum Çalışma Voltajı: 0.8V @ 15A
Gerilim Ayar Çözünürlüğü: 1mV
Akım Ayar Çözünürlüğü: 1mA
Readback Çözünürlüğü: 1mV / 0.1mA
OWON OEL3015 DC Elektronik Yük – 300V / 15A / 150W
Test Fonksiyonları
–––––––––––––––––––––––––
inc. Battery Discharge Test
inc. OCP Test (Over Current Protection Test)
inc. OPP Test (Over Power Protection Test)
Ripple Test: Opsiyonel
Çalışma Modları ve Dinamik Özellikler
–––––––––––––––––––––––––
Çalışma Modları: CV, CC, CR, CP
Dinamik Akım Testi: 5kHz’e kadar
T1 & T2 Zaman Ayarı: 0.1ms – 50s
Akım Rise / Fall Slope: 0.01A/ms – 2000A/ms
Minimum Rise Time: 20µs
Kısa Devre Simülasyonu: Desteklenir
Remote Sense (Uzaktan Gerilim Kompanzasyonu): Desteklenir
OWON OEL3015 DC Elektronik Yük – 300V / 15A / 150W
Test Fonksiyonları
–––––––––––––––––––––––––
inc. Battery Discharge Test
inc. OCP Test (Over Current Protection Test)
inc. OPP Test (Over Power Protection Test)
Ripple Test: Opsiyonel
OWON OEL3015 DC Elektronik Yük – 300V / 15A / 150W
Koruma Özellikleri
–––––––––––––––––––––––––
Aşırı Gerilim Koruması: OVP
Aşırı Akım Koruması: OCP
Aşırı Güç Koruması: OPP
Aşırı Sıcaklık Koruması: OTP (85 °C)
Giriş Ters Polarite Koruması: Desteklenir
OWON OEL3015 DC Elektronik Yük – 300V / 15A / 150W

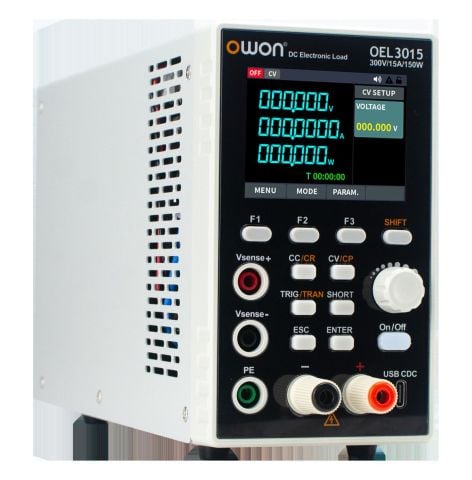

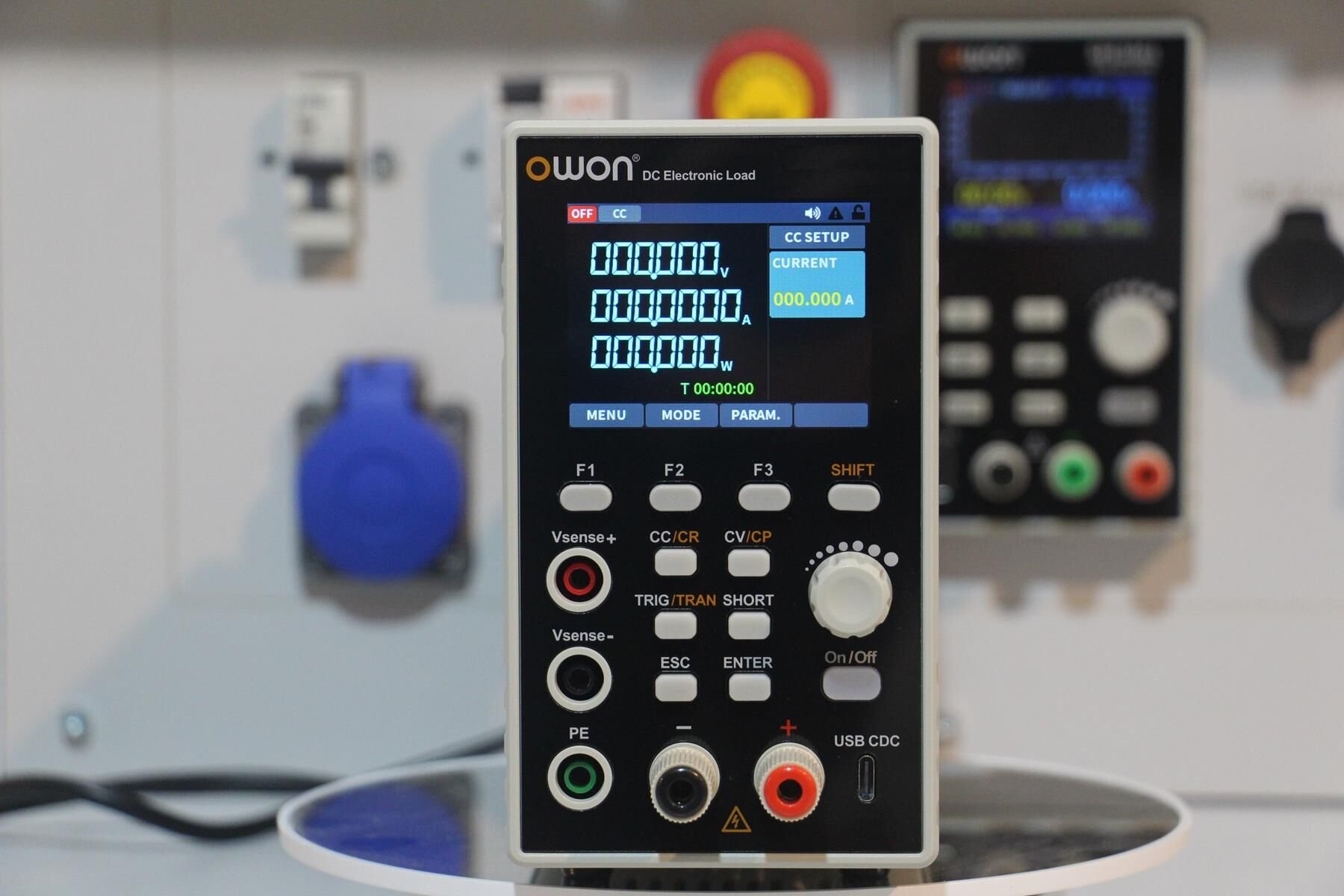

Görsel ve Ekran Özellikleri
–––––––––––––––––––––––––
Ekran: 2.8 inç TFT Renkli LCD
Arayüz: Ön panelden sezgisel ve hızlı kullanım
OWON OEL3015 DC Elektronik Yük – 300V / 15A / 150W
Depolama ve Yazılım
–––––––––––––––––––––––––
PC Kontrolü: SCPI protokolü desteklenir
Gerçek Zamanlı İzleme: Akım, voltaj ve güç verileri
OWON OEL3015 DC Elektronik Yük – 300V / 15A / 150W

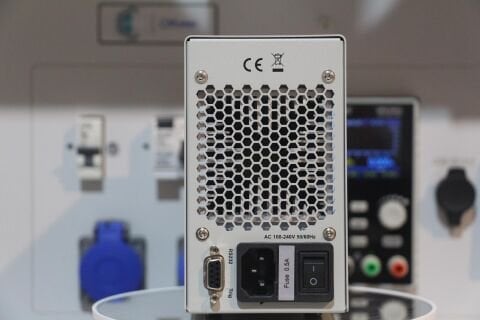

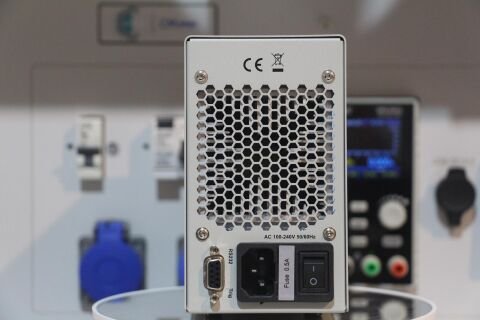

İletişim ve Bağlantılar
–––––––––––––––––––––––––
USB Device: Var
RS232: Var
RS485: Opsiyonel
OWON OEL3015 DC Elektronik Yük – 300V / 15A / 150W

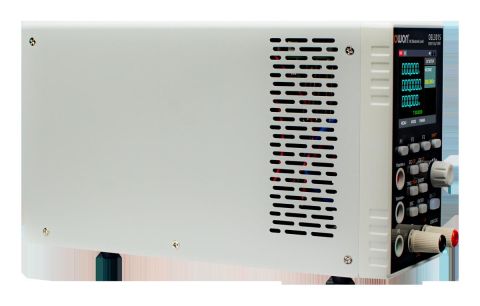

Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Soğutma: Akıllı fan kontrollü aktif soğutma
Boyutlar: 84 × 151 × 283 mm (G × Y × D)
Ağırlık: ≈ 2.5 kg
OWON OEL3015 DC Elektronik Yük – 300V / 15A / 150W
Kullanım Alanları
–––––––––––––––––––––––––
Yüksek Voltaj DC Güç Kaynağı Testleri
Batarya ve Enerji Depolama Sistemleri
Ar-Ge ve Eğitim Laboratuvarları
Endüstriyel Elektronik Doğrulama Testleri
OWON OEL3015 DC Elektronik Yük – 300V / 15A / 150W
Kutu İçeriği
–––––––––––––––––––––––––
OEL3015 DC Elektronik Yük
Güç Kablosu
USB İletişim Kablosu
Kullanım Kılavuzu
OWON OEL3015 DC Elektronik Yük – 300V / 15A / 150W
Yararlı Kaynaklar
–––––––––––––––––––––––––
OEL15-30-60 serisi kullanım kılavuzu
OEL15-30-60 serisi programlama manueli
OEL15-30-60 serisi batarya test yazılımı
