150V / 30A / 300W-DC Elektronik Yük – OWON OEL1530
150V / 30A / 300W-DC Elektronik Yük – OWON OEL1530
OWON OEL1530 DC elektronik yük, DC güç kaynakları ve batarya sistemlerinin kontrollü yük altında test edilmesi için geliştirilmiş kompakt ve programlanabilir bir elektronik yük çözümüdür. 150V / 30A / 300W kapasitesi ile orta güç seviyesinde geniş test aralığı sunar. 5 kHz’e kadar dinamik akım test desteği ve hassas ölçüm kabiliyeti ile transient ve performans testlerinde güvenilir sonuçlar sağlar. CC, CV, CR ve CP çalışma modları ile farklı yük senaryolarını destekler. USB ve RS232 üzerinden SCPI protokolü ile bilgisayar kontrollü testler gerçekleştirilebilir.
Bu Model Kimler İçin Uygundur?
OEL1530, 300W seviyesine kadar güç kaynakları, adaptörler ve batarya modülleri üzerinde test yapan kullanıcılar için uygundur. Özellikle Ar-Ge laboratuvarları, teknik servisler ve üretim test ortamlarında, tek cihazla güvenilir ve pratik yükleme testleri gerçekleştirmek isteyen mühendislik ekipleri için dengeli bir çözümdür.

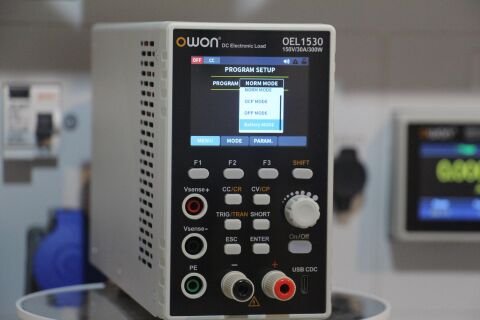

OWON OEL1530 DC Elektronik Yük
Teknik Özellikler
–––––––––––––––––––––––––
Toplam Güç: 300W
Gerilim Aralığı: 0 – 150V
Akım Aralığı: 0 – 30A
Minimum Çalışma Voltajı: 1.1V @ 30A
Readback Çözünürlüğü: 1mV / 0.1mA

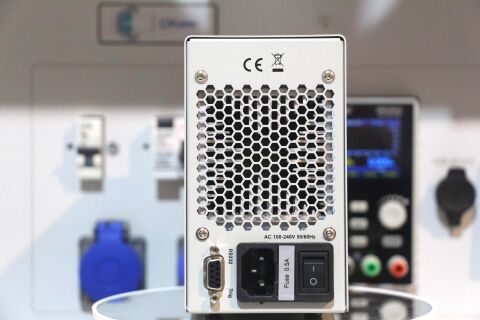

OWON OEL1530 DC Elektronik Yük – 150V / 30A / 300W
Test Fonksiyonları
–––––––––––––––––––––––––
Battery Discharge Test: Dahil (inc.)
OCP Test: Dahil (inc.)
OPP Test: Dahil (inc.)
Ripple Test: Opsiyonel (OEL-V)

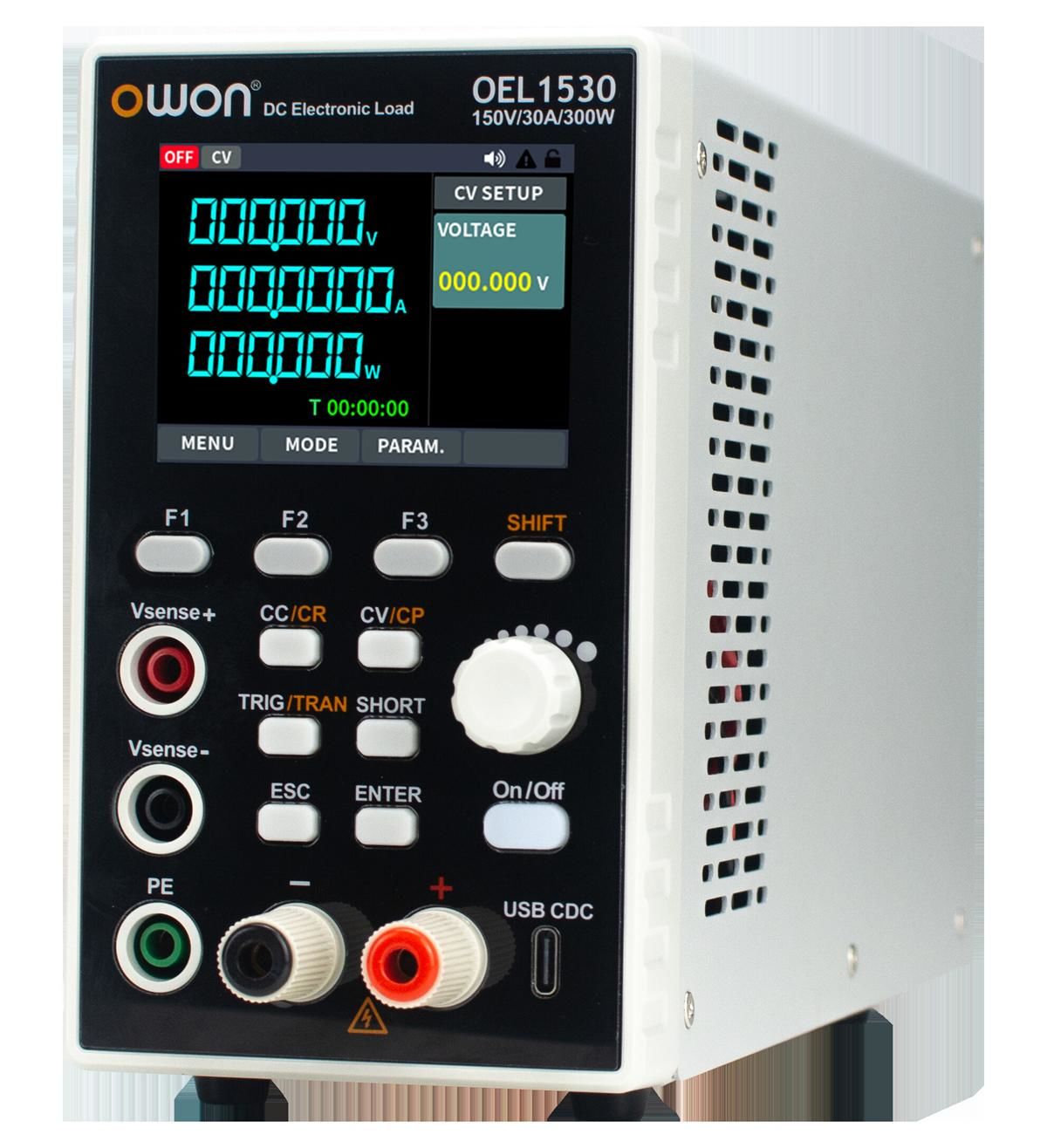

OWON OEL1530 DC Elektronik Yük – 150V / 30A / 300W
Çalışma Modları ve Dinamik Özellikler
–––––––––––––––––––––––––
Çalışma Modları: CV, CC, CR, CP
Dinamik Akım Testi: 5kHz’e kadar
Akım Rise/Fall Slope: 0.01A/ms – 2000A/ms
Minimum Rise Time: 20µs
Remote Sense (Kompanzasyon): Desteklenir
Koruma Özellikleri
–––––––––––––––––––––––––
Aşırı Gerilim Koruması: OVP
Aşırı Akım Koruması: OCP
Aşırı Güç Koruması: OPP
Aşırı Sıcaklık Koruması: OTP

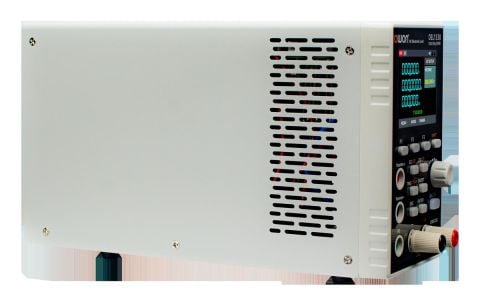

OWON OEL1530 DC Elektronik Yük – 150V / 30A / 300W
Görsel ve Ekran Özellikleri
–––––––––––––––––––––––––
Ekran: 2.8 inç TFT Renkli LCD

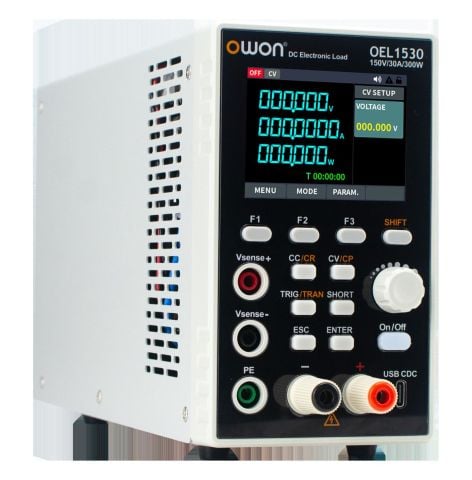

OWON OEL1530 DC Elektronik Yük – 150V / 30A / 300W
İletişim ve Bağlantılar
–––––––––––––––––––––––––
USB Device: Var
RS232: Var
RS485: Opsiyonel
Protokol: SCPI

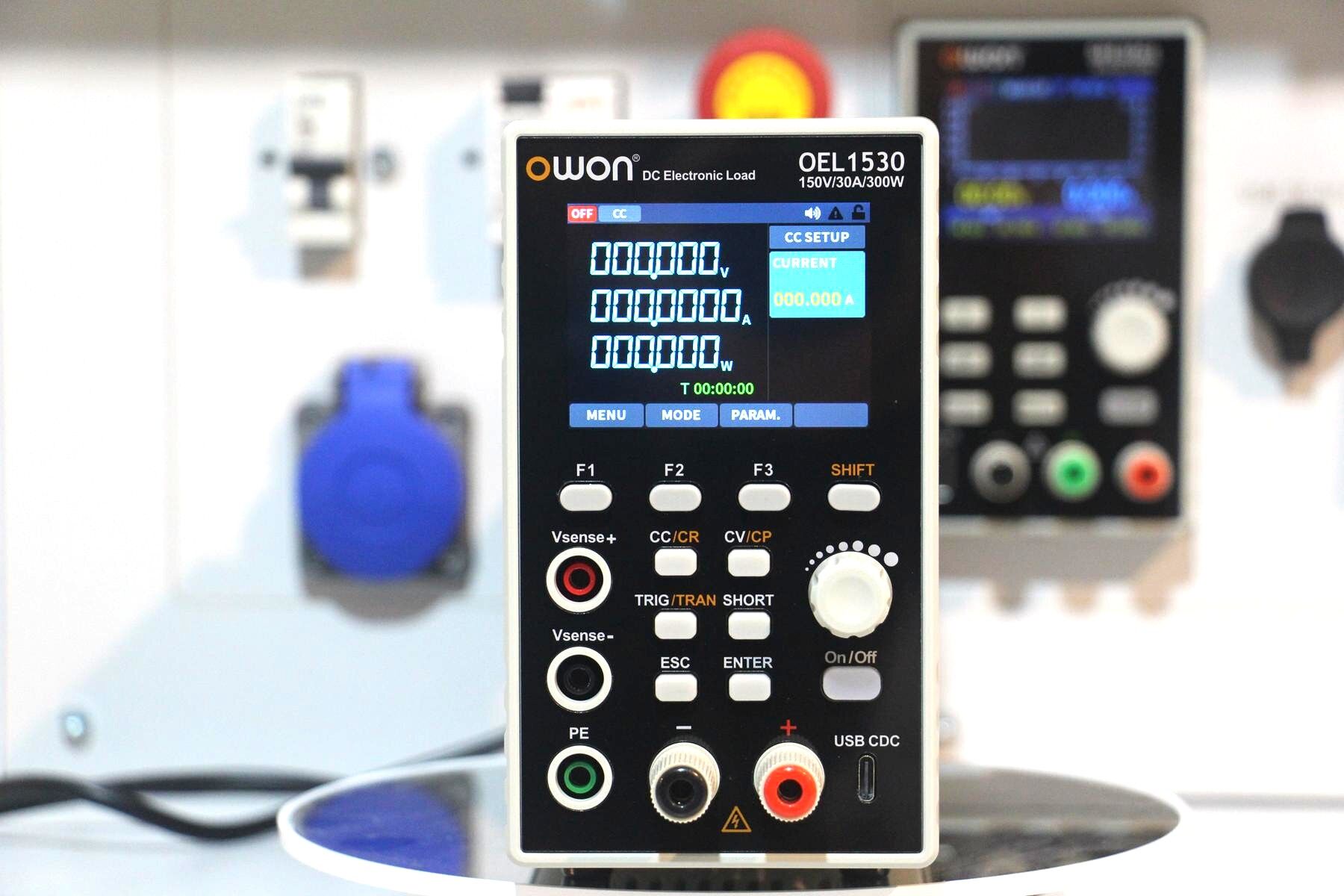

OWON OEL1530 DC Elektronik Yük – 150V / 30A / 300W
Kullanım Alanları
–––––––––––––––––––––––––
Yüksek Akım DC Güç Kaynağı Testleri: 30A akım kapasitesi sayesinde yüksek akım çıkışlı DC güç kaynaklarının yük altında performans ve kararlılık testleri
Batarya Paketleri ve Modül Testleri: Battery Discharge fonksiyonu ile batarya paketleri, BMS’ler ve yüksek akım gerektiren enerji depolama modüllerinin deşarj testleri
Elektrikli Araç ve Mobil Enerji Sistemleri: Elektrikli bisiklet, scooter ve mobil enerji sistemlerinde kullanılan DC güç modüllerinin doğrulanması
Ar-Ge ve Güç Elektroniği Geliştirme: Yüksek akım gerektiren prototip devrelerin CC, CP ve dinamik modlarda karakterizasyonu
Üretim ve Kalite Kontrol Hatları: Seri üretimde yüksek akım DC ürünlerin hızlı fonksiyon, koruma ve dayanım testleri
Eğitim ve Uygulamalı Laboratuvarlar: Güç elektroniği ve enerji sistemleri eğitimlerinde yüksek akım senaryolarının uygulamalı olarak gösterilmesi

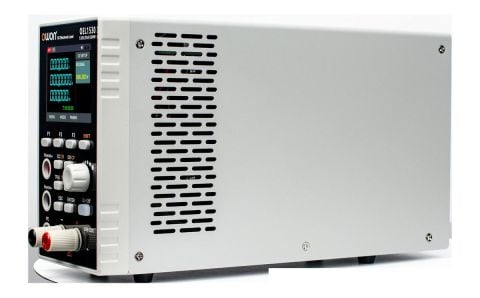

OWON OEL1530 DC Elektronik Yük – 150V / 30A / 300W
Fiziksel Özellikler
–––––––––––––––––––––––––
Boyutlar: 84 × 151 × 283 mm
Ağırlık: ≈ 2.5 kg
OWON OEL1530 DC Elektronik Yük – 150V / 30A / 300W
Kutu İçeriği
–––––––––––––––––––––––––
OEL1530 DC Elektronik Yük
Güç Kablosu
Kullanım Kılavuzu
OWON OEL1530 DC Elektronik Yük – 150V / 30A / 300W
Yararlı Kaynaklar
–––––––––––––––––––––––––
OEL15-30-60 serisi kullanım kılavuzu
OEL15-30-60 serisi programlama manueli
OEL15-30-60 serisi batarya test yazılımı
