150V / 20A / 300W-DC Elektronik Yük – OWON OEL1520
150V / 20A / 300W-DC Elektronik Yük – OWON OEL1520
OWON OEL1520 DC elektronik yük, orta güç seviyesindeki DC güç kaynakları ve batarya sistemlerinin kontrollü yük altında test edilmesi için geliştirilmiş kompakt ve programlanabilir bir elektronik yük çözümüdür. 150V / 20A / 300W kapasitesi, 5 kHz’e kadar dinamik akım test desteği ve yüksek hassasiyetli ölçüm kabiliyeti ile temel ve orta seviye test uygulamalarında güvenilir sonuçlar sunar. CC, CV, CR ve CP çalışma modları ile farklı yük senaryolarını destekler. USB ve RS232 üzerinden SCPI protokolü ile bilgisayar kontrollü testler gerçekleştirilebilir.
Bu Model Kimler İçin Uygundur?
OEL1520, 150V seviyesine kadar çalışan güç kaynakları, adaptörler ve batarya modülleri üzerinde daha yüksek güçte test yapmak isteyen kullanıcılar için uygundur. Özellikle Ar-Ge laboratuvarları, teknik servisler ve üretim test istasyonlarında, tek kanallı ve kompakt bir çözümle güvenilir yükleme testleri gerçekleştirmek isteyen mühendislik ekipleri için pratik bir seçenektir.

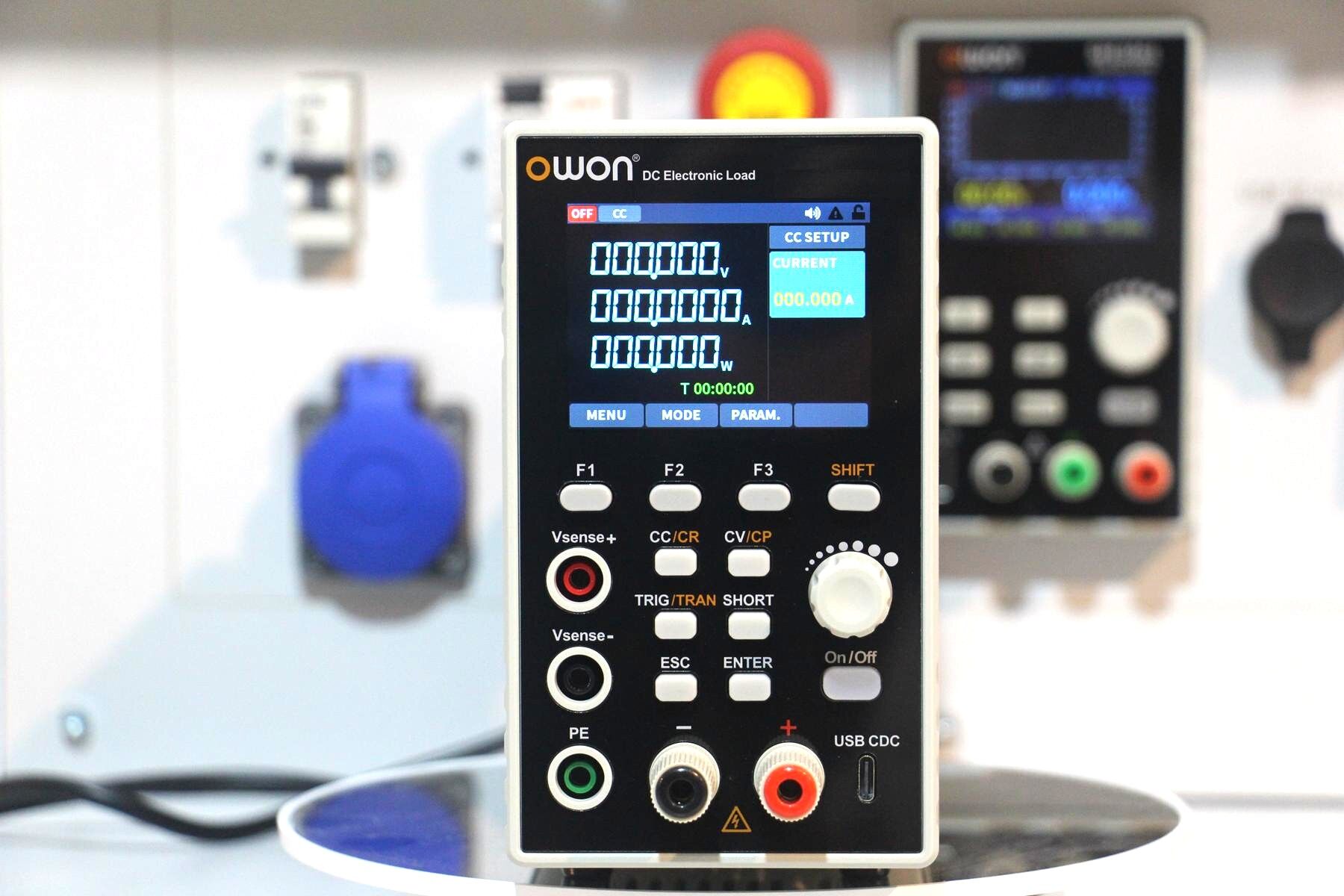

OWON OEL1520 DC Elektronik Yük
Teknik Özellikler
–––––––––––––––––––––––––
Toplam Güç: 300W
Gerilim Aralığı: 0 – 150V
Akım Aralığı: 0 – 20A
Minimum Çalışma Voltajı: 0.9V @ 20A
Readback Çözünürlüğü: 1mV / 0.1mA

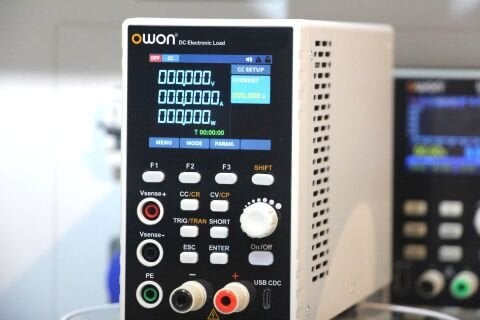

OWON OEL1520 DC Elektronik Yük – 150V / 20A / 300W
Test Fonksiyonları
–––––––––––––––––––––––––
Battery Discharge Test: Dahil (inc.)
OCP Test: Dahil (inc.)
OPP Test: Dahil (inc.)
Ripple Test: Opsiyonel (OEL-V)

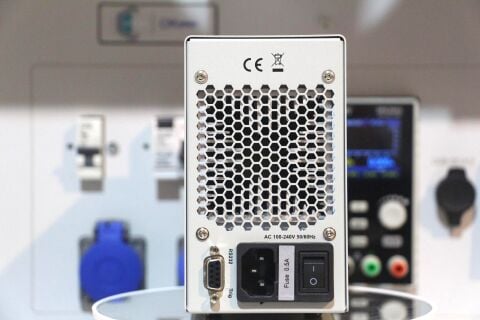

OWON OEL1520 DC Elektronik Yük – 150V / 20A / 300W
Çalışma Modları ve Dinamik Özellikler
–––––––––––––––––––––––––
Çalışma Modları: CV, CC, CR, CP
Dinamik Akım Testi: 5kHz’e kadar
Akım Rise/Fall Slope: 0.01A/ms – 2000A/ms
Minimum Rise Time: 20µs
Remote Sense (Kompanzasyon): Desteklenir

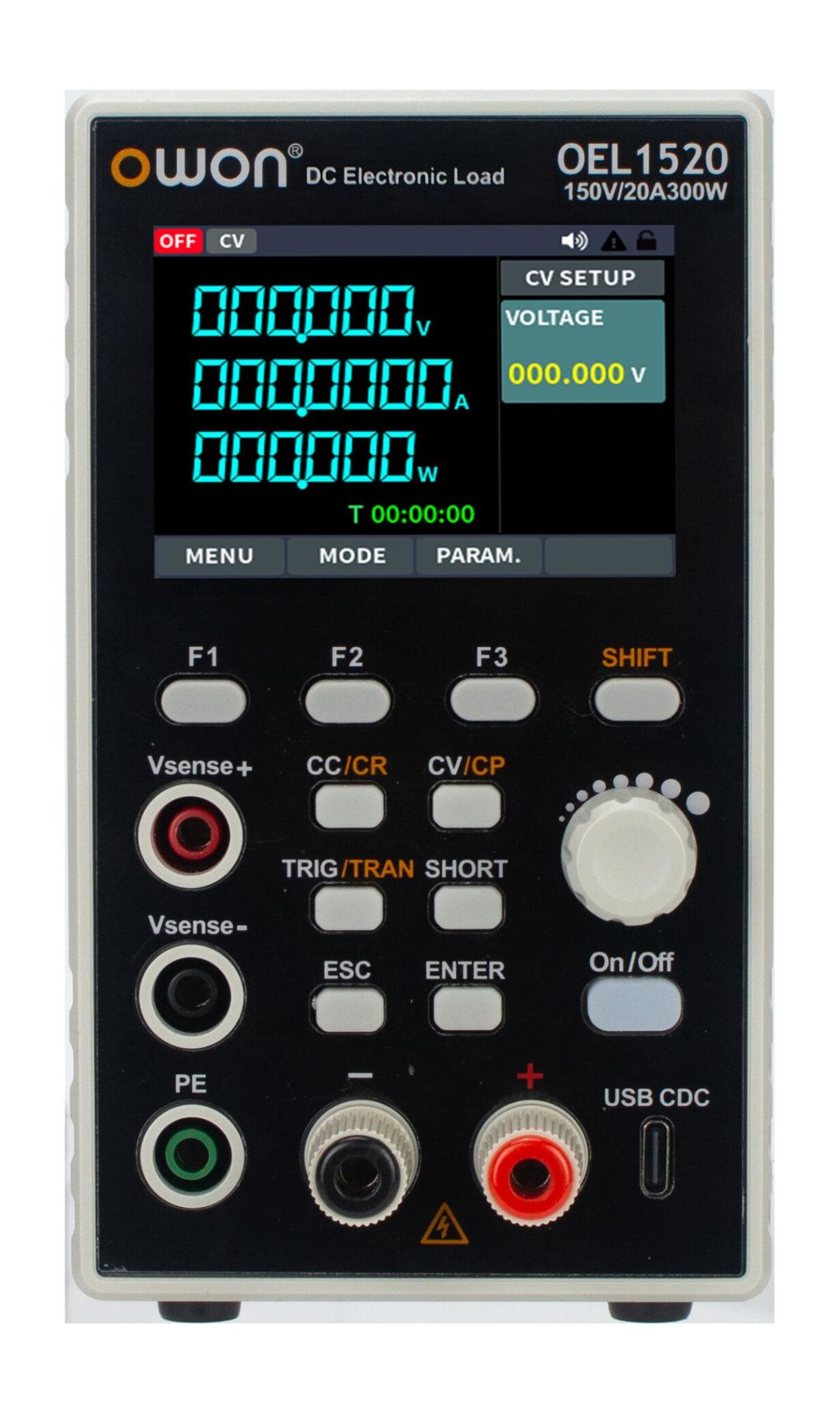

OWON OEL1520 DC Elektronik Yük – 150V / 20A / 300W
Koruma Özellikleri
–––––––––––––––––––––––––
Aşırı Gerilim Koruması: OVP
Aşırı Akım Koruması: OCP
Aşırı Güç Koruması: OPP
Aşırı Sıcaklık Koruması: OTP
Görsel ve Ekran Özellikleri
–––––––––––––––––––––––––
Ekran: 2.8 inç TFT Renkli LCD

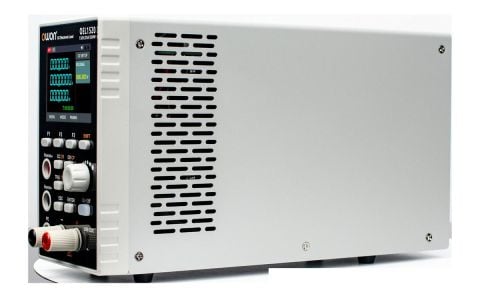

OWON OEL1520 DC Elektronik Yük – 150V / 20A / 300W
İletişim ve Bağlantılar
–––––––––––––––––––––––––
USB Device: Var
RS232: Var
RS485: Opsiyonel
Protokol: SCPI
OWON OEL1520 DC Elektronik Yük – 150V / 20A / 300W
Test Fonksiyonları
–––––––––––––––––––––––––
Battery Discharge Test: Dahil (inc.)
OCP Test: Dahil (inc.)
OPP Test: Dahil (inc.)
Ripple Test: Opsiyonel (OEL-V)
OWON OEL1520 DC Elektronik Yük – 150V / 20A / 300W
Kullanım Alanları
–––––––––––––––––––––––––
DC Güç Kaynağı Testleri: 300W kapasitesi ile orta güç seviyesindeki DC güç kaynaklarının yük altında performans, stabilite ve koruma testleri
Batarya ve Enerji Depolama Sistemleri: Battery Discharge fonksiyonu kullanılarak batarya paketleri ve enerji depolama modüllerinin kontrollü deşarj testleri
Adaptör ve Şarj Cihazı Doğrulama: Endüstriyel ve yüksek akım gerektiren adaptör ve şarj cihazlarının CC ve CP modlarında test edilmesi
Ar-Ge ve Prototip Çalışmaları: Yeni geliştirilen güç elektroniği devrelerinin ve modüllerinin farklı yük senaryoları altında karakterizasyonu
Üretim ve Kalite Kontrol: Seri üretimde güç kaynaklarının ve DC sistemlerin hızlı fonksiyon ve dayanım testleri
Eğitim ve Akademik Laboratuvarlar: Güç elektroniği, enerji sistemleri ve batarya teknolojileri alanlarında uygulamalı eğitimler
OWON OEL1520 DC Elektronik Yük – 150V / 20A / 300W
Fiziksel Özellikler
–––––––––––––––––––––––––
Boyutlar: 84 × 151 × 283 mm
Ağırlık: ≈ 2.5 kg
Kutu İçeriği
–––––––––––––––––––––––––
OEL1520 DC Elektronik Yük
Güç Kablosu
Kullanım Kılavuzu
OWON OEL1520 DC Elektronik Yük – 150V / 20A / 300W
Yararlı Kaynaklar
–––––––––––––––––––––––––
OEL15-30-60 serisi kullanım kılavuzu
OEL15-30-60 serisi programlama manueli
OEL15-30-60 serisi batarya test yazılımı
