150V / 15A / 150W-DC Elektronik Yük – OWON OEL1515
150V / 15A / 150W-DC Elektronik Yük – OWON OEL1515
OWON OEL1515 DC elektronik yük, DC güç kaynakları ve batarya sistemlerinin kontrollü yük altında test edilmesi için geliştirilmiş, kompakt ve programlanabilir bir elektronik yük çözümüdür. 150V / 15A / 150W kapasitesi, 5 kHz’e kadar dinamik akım test desteği ve 1mV / 0.1mA ölçüm çözünürlüğü ile temel test uygulamalarında güvenilir sonuçlar sunar. CC, CV, CR ve CP çalışma modları ile farklı yük senaryolarını destekler. USB ve RS232 üzerinden SCPI protokolü ile bilgisayar kontrollü testler gerçekleştirilebilir.
Bu Model Kimler İçin Uygundur?
OEL1515, düşük ve orta güç seviyesindeki güç kaynakları, adaptörler ve batarya modülleri üzerinde temel testler yapmak isteyen kullanıcılar için uygundur. Özellikle eğitim laboratuvarları, teknik servisler ve saha ölçümleri için taşınabilir, pratik ve ekonomik bir çözüm arayan mühendislik ekiplerine hitap eder.

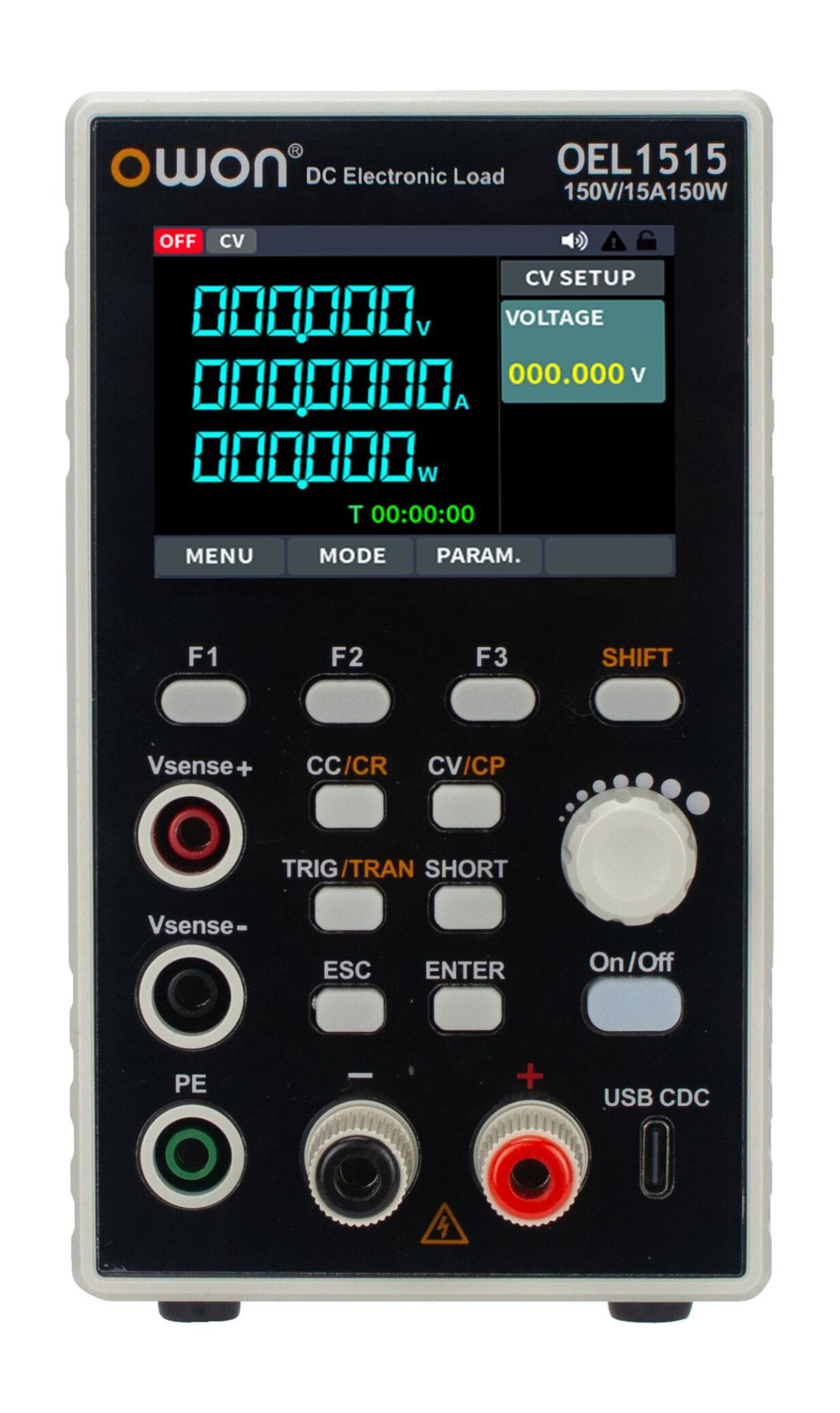

OWON OEL1515 DC Elektronik Yük
Teknik Özellikler
–––––––––––––––––––––––––
Toplam Güç: 150W
Gerilim Aralığı: 0 – 150V
Akım Aralığı: 0 – 15A
Minimum Çalışma Voltajı: 0.8V @ 15A
Readback Çözünürlüğü: 1mV / 0.1mA
OWON OEL1515 DC Elektronik Yük – 150V / 15A / 150W
Test Fonksiyonları
–––––––––––––––––––––––––
Battery Discharge Test: Dahil (inc.)
OCP Test: Dahil (inc.)
OPP Test: Dahil (inc.)
Ripple Test: Opsiyonel (OEL-V)
OWON OEL1515 DC Elektronik Yük – 150V / 15A / 150W
Çalışma Modları ve Dinamik Özellikler
–––––––––––––––––––––––––
Çalışma Modları: CV, CC, CR, CP
Dinamik Akım Testi: 5kHz’e kadar
Akım Rise/Fall Slope: 0.01A/ms – 2000A/ms
Minimum Rise Time: 20µs
Remote Sense (Kompanzasyon): Desteklenir
OWON OEL1515 DC Elektronik Yük – 150V / 15A / 150W
Koruma Özellikleri
–––––––––––––––––––––––––
Aşırı Gerilim Koruması: OVP
Aşırı Akım Koruması: OCP
Aşırı Güç Koruması: OPP
Aşırı Sıcaklık Koruması: OTP
Görsel ve Ekran Özellikleri
–––––––––––––––––––––––––
Ekran: 2.8 inç TFT Renkli LCD
OWON OEL1515 DC Elektronik Yük – 150V / 15A / 150W
İletişim ve Bağlantılar
–––––––––––––––––––––––––
USB Device: Var
RS232: Var
RS485: Opsiyonel
Protokol: SCPI
OWON OEL1515 DC Elektronik Yük – 150V / 15A / 150W
Kullanım Alanları
–––––––––––––––––––––––––
DC Güç Kaynağı Testleri: Laboratuvar ve üretim ortamlarında 150V / 15A seviyesine kadar güç kaynaklarının yük altında performans doğrulaması
Batarya ve Hücre Testleri: Battery Discharge fonksiyonu ile küçük ve orta kapasiteli batarya, hücre ve batarya paketlerinin deşarj testleri
Adaptör ve Şarj Cihazı Testleri: Endüstriyel ve tüketici elektroniğine yönelik adaptör ve şarj cihazlarının CC/CP modlarında test edilmesi
Eğitim ve Akademik Laboratuvarlar: Üniversite ve meslek yüksekokullarında güç elektroniği ve enerji sistemleri eğitimleri
Ar-Ge ve Prototip Geliştirme: Yeni tasarlanan devrelerin ve güç modüllerinin kontrollü yük altında davranış analizleri
Servis ve Bakım Uygulamaları: Güç kaynakları ve DC sistemlerin servis, bakım ve fonksiyon kontrol testleri
Fiziksel Özellikler
–––––––––––––––––––––––––
Boyutlar: 84 × 151 × 283 mm
Ağırlık: ≈ 2.5 kg
OWON OEL1515 DC Elektronik Yük – 150V / 15A / 150W
Kutu İçeriği
–––––––––––––––––––––––––
OEL1515 DC Elektronik Yük
Güç Kablosu
Kullanım Kılavuzu
OWON OEL1515 DC Elektronik Yük – 150V / 15A / 150W
Yararlı Kaynaklar
–––––––––––––––––––––––––
OEL15-30-60 serisi kullanım kılavuzu
OEL15-30-60 serisi programlama manueli
OEL15-30-60 serisi batarya test yazılımı
