OWON LCR2200 – LCR Metre (10 Hz – 200 kHz)

CMsense Teknik Seçimi

OWON LCR2200, daha geniş frekans aralığı ve yüksek ölçüm doğruluğu gerektiren elektronik test uygulamaları için CMsense tarafından teknik olarak değerlendirilmiş gelişmiş bir LCR ölçüm cihazıdır.
10 Hz – 200 kHz test frekansı, %0,05 temel doğruluk ve saniyede 40 ölçüme kadar hız sunarak özellikle yüksek frekanslı pasif bileşen ölçümlerinde güvenilir ve tekrarlanabilir sonuçlar sağlar.

Geniş ölçüm aralıkları, 9 kademeli otomatik aralık seçimi, dahili DC bias ve gelişmiş ölçüm fonksiyonları sayesinde AR-GE, kalite kontrol ve otomatik test sistemleri için dengeli ve profesyonel bir ölçüm platformu oluşturur.
LCR2200, LCR2100’e kıyasla daha geniş frekans ihtiyacı olan uygulamalar için konumlandırılmıştır.

Türkiye’de Stokta – Hızlı Teslim

Bu model CMsense Teknoloji stoklarında mevcuttur.
Proje bazlı uygulamalar için bekleme süresi olmadan hızlı teslim avantajı sunar.

Kurumsal projeler için özel fiyatlandırma ve esnek ödeme koşullarını öğrenmek için teklif isteyiniz.

Teknik ve Uygulama Odaklı Giriş

LCR2200; endüktans, kapasitans ve direnç ölçümlerinin yanı sıra empedans ve faz analizlerini geniş frekans bandında yüksek hassasiyetle gerçekleştirebilir.
OPEN / SHORT düzeltme fonksiyonları, otomatik ve sabit aralık seçenekleri ile ölçüm doğruluğu farklı DUT tiplerinde korunur.

3 farklı ölçüm hızı seçeneği, hem detaylı laboratuvar analizleri hem de hızlı üretim hattı kontrolleri için esnek kullanım sağlar.
Handler arayüzü ve çoklu tetikleme modları, cihazın otomatik test ve sıralı ölçüm altyapılarına sorunsuz entegrasyonunu mümkün kılar.

Bu Model Kimler İçin Uygundur?

Bu cihaz; yüksek frekanslı pasif bileşen ölçümleri yapan AR-GE ekipleri, üretim hattında hızlı ve tekrarlanabilir LCR testleri gerçekleştiren kalite kontrol birimleri, laboratuvar ve eğitim ortamlarında gelişmiş ölçüm ihtiyacı olan kullanıcılar için uygundur.
Otomatik test sistemleri ve handler destekli ölçüm altyapıları kurmak isteyen profesyonel kullanıcılar için ideal bir çözümdür.

Neden Bu Model?

LCR2200, 200 kHz’e kadar çıkan test frekansı ile daha geniş uygulama alanı sunar.
Yüksek doğruluk ve hızlı ölçüm kapasitesi, üretim ve AR-GE süreçlerinde zaman kazandırır.
Dahili DC bias ve gelişmiş ölçüm fonksiyonları, pasif bileşen karakterizasyonunda esnek test imkânı sağlar.
SCPI ve Modbus RTU desteği sayesinde otomasyon sistemlerine kolayca entegre edilebilir.

Teknik Özellikler

–––––––––––––––––––––––––
Test Frekansı: 10 Hz – 200 kHz
Temel Doğruluk: %0,05 (Slow / Medium), %0,1 (Fast)
Ölçüm Hızı: 3 / 10 / 40 ölçüm/saniye

Endüktans (L): 0.00001 µH – 9999.99 H
Kapasitans (C): 0.00001 pF – 9999.99 mF
Direnç / Reaktans / Empedans (R, X, Z): 0.00001 Ω – 99.9999 MΩ
İletkenlik / Admitans (B, G): 0.01 nS – 999.999 S
Kayıp Faktörü (D): 0.00001 – 9.99999
Kalite Faktörü (Q): 0.00001 – 99999.9
Faz Açısı (θd): -179.999° – 179.999°
Faz Açısı (θr): -3.14159 – 3.14159
Yüzde Ölçümü: -999.999% – +999.999%

Çıkış Empedansı: 30 Ω / 50 Ω / 100 Ω
Dahili DC Bias: -2.50 V – +2.50 V

Test Fonksiyonları

–––––––––––––––––––––––––
Cs-Rs, Cs-D, Cp-Rp, Cp-D
Lp-Rp, Lp-Q, Ls-Rs, Ls-Q
G-B, R-X, Z-θr, Z-θd
DCR ölçümü
Monitör parametreleri: Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Lac, Δ, Δ%

Ek Fonksiyonlar

–––––––––––––––––––––––––
Otomatik, sabit ve nominal aralık ayarlama
OPEN / SHORT düzeltme fonksiyonu
Sesli uyarı seçenekleri: OFF, PASS, FAIL, HIGH, LOW
Dahili, manuel, harici ve uzaktan tetikleme modları
10 dosya kapasiteli dahili hafıza
10 adımlı liste test fonksiyonu

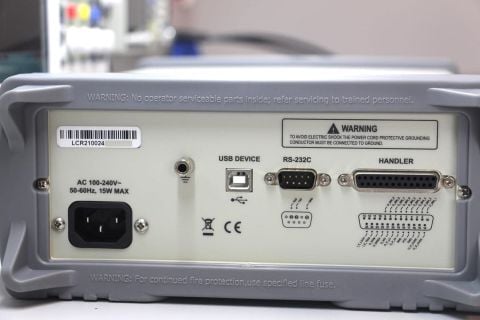

İletişim ve Arayüzler

–––––––––––––––––––––––––
USB Host
USB Device
RS232
Handler arayüzü
SCPI ve Modbus RTU protokol desteği

Görsel ve Fiziksel Özellikler

–––––––––––––––––––––––––
Ekran: 3.5 inç renkli LCD
Gövde Yapısı: Kompakt, masaüstü kullanım için uygun tasarım

Kullanım Alanları

–––––––––––––––––––––––––
Elektronik komponent testleri
Üretim hattı kalite kontrol uygulamaları
AR-GE ve mühendislik çalışmaları
Laboratuvar ve eğitim ortamları
Otomatik test sistemleri

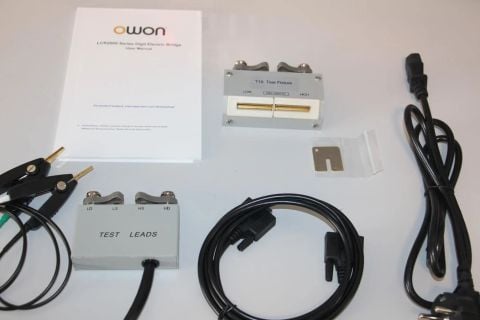

Kutu İçeriği

–––––––––––––––––––––––––
OWON LCR2200 LCR Metre
Güç kablosu
Kullanım kılavuzu
USB kablosu

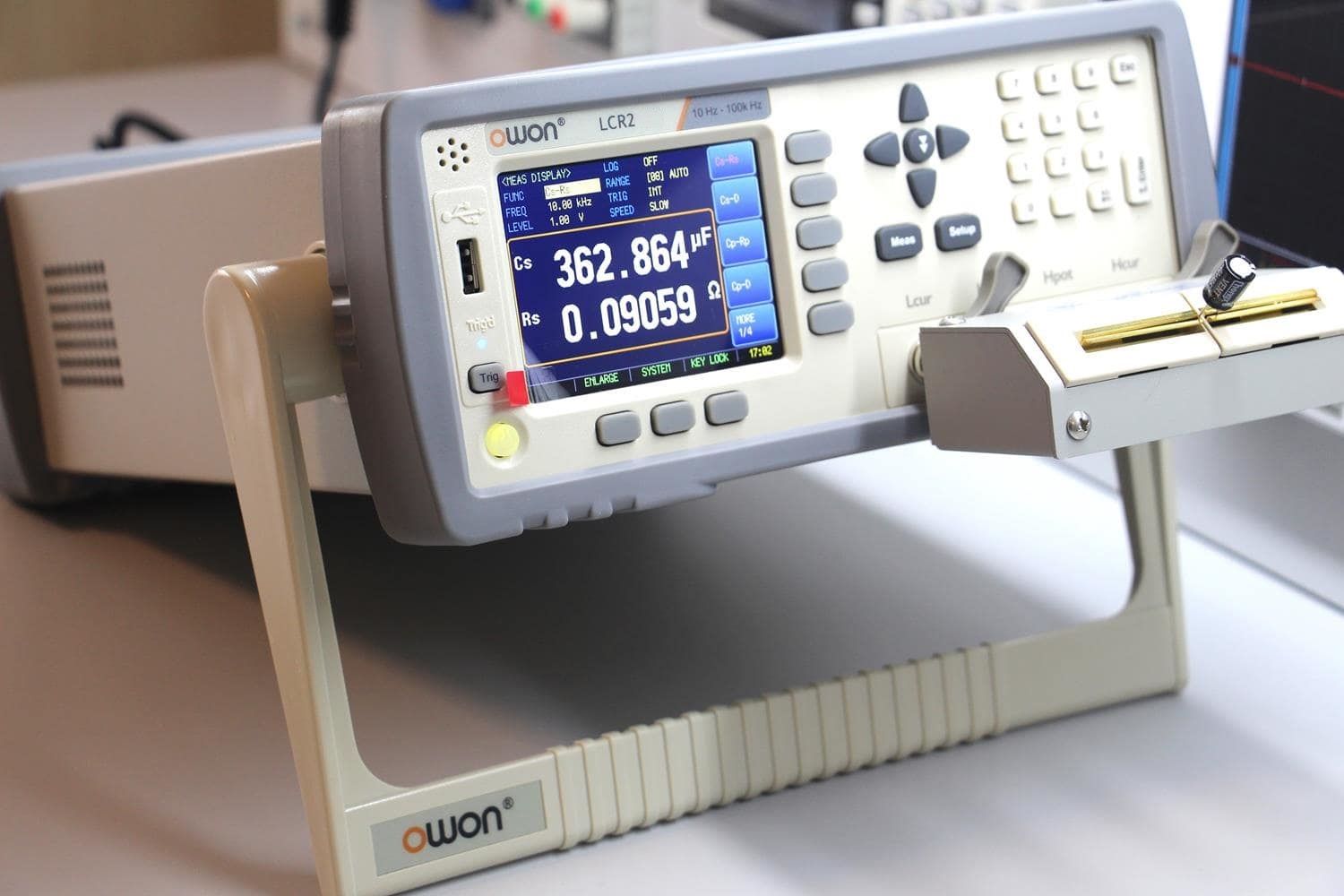

T10 test aparatı

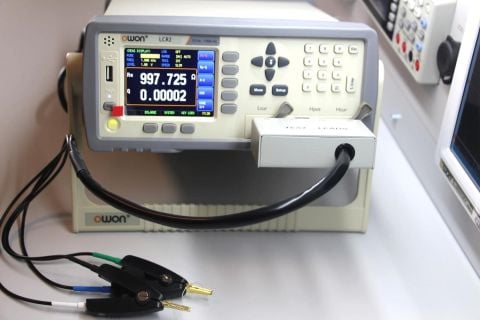

Test kablosu
Kısa devre folyosu
F10 SMD test pensi
Opsiyonel: F11 / F12 SMD test pensleri

CMsense Teknik Yaklaşımı

LCR2200, CMsense tarafından yüksek frekanslı LCR ölçüm altyapıları için teknik olarak değerlendirilmiş ve uygulama bazlı çözümlerle sunulmaktadır.
Ölçüm yöntemi seçimi, test doğrulama süreci ve otomasyon entegrasyonu CMsense tarafından kullanım senaryosuna özel olarak planlanır.

CMsense, bu ürünü yalnızca bir LCR metre değil; ölçüm doğruluğunu ve test süreci güvenilirliğini doğrudan etkileyen temel bir laboratuvar aracı olarak konumlandırır.
