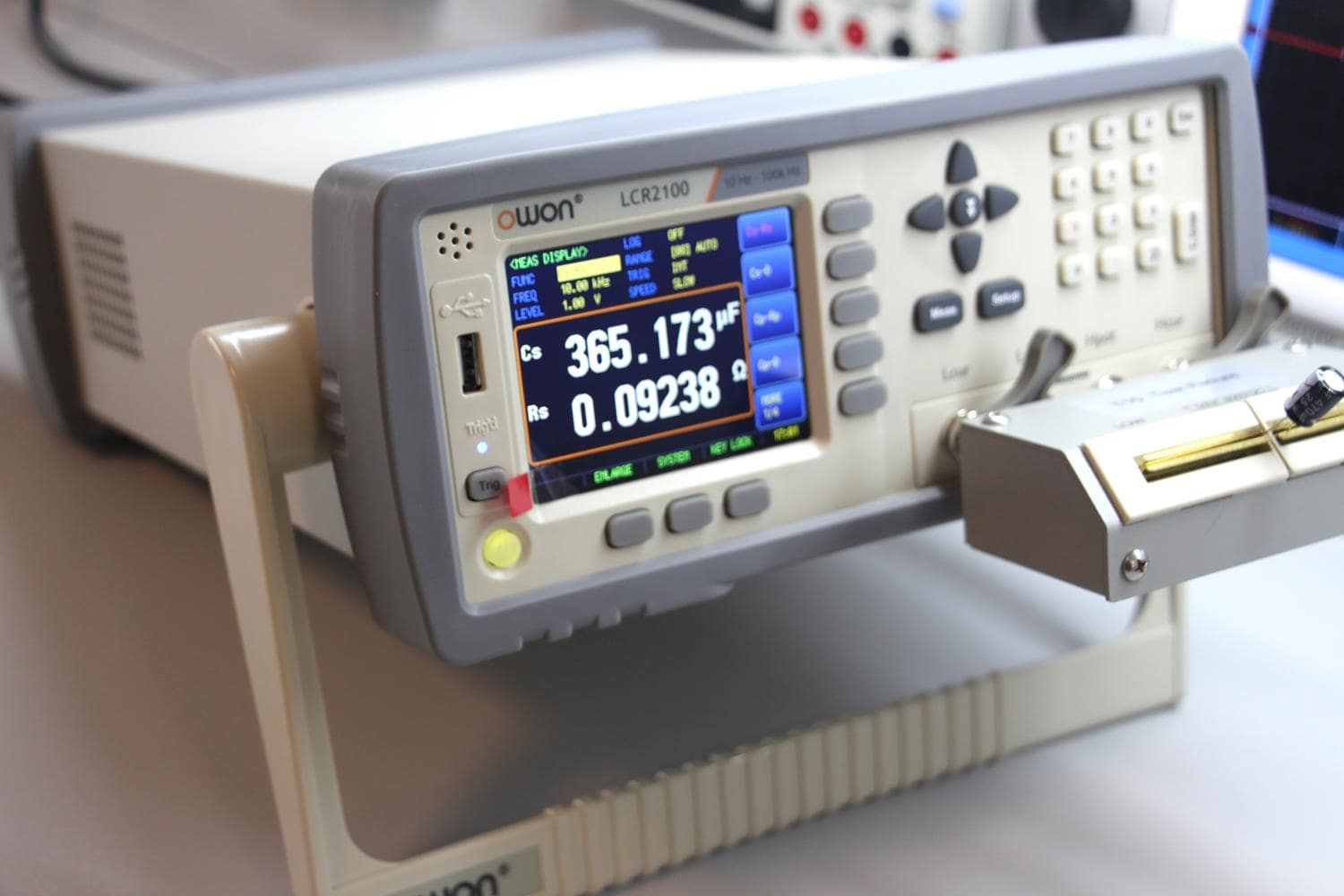

OWON LCR2100 – LCR Metre (10 Hz – 100 kHz)
CMsense Teknik Seçimi
OWON LCR2100, geniş frekans aralığı ve yüksek ölçüm doğruluğu gerektiren elektronik test uygulamaları için CMsense tarafından teknik olarak değerlendirilmiş bir LCR ölçüm cihazıdır.
10 Hz – 100 kHz test frekansı, %0,05 temel doğruluk ve saniyede 40 ölçüme kadar hız sunarak hem AR-GE hem de üretim ortamlarında güvenilir ve tekrarlanabilir ölçümler sağlar.
Geniş ölçüm aralıkları, otomatik aralık seçimi, dahili DC bias ve çoklu test fonksiyonları sayesinde pasif bileşen karakterizasyonu, kalite kontrol ve otomatik test sistemleri için kararlı bir ölçüm platformu oluşturur.
LCR2100, laboratuvar ve üretim hattı kullanımı arasında dengeli bir konumlandırmaya sahiptir.
Türkiye’de Stokta – Hızlı Teslim
Bu model CMsense Teknoloji stoklarında mevcuttur.
Proje bazlı uygulamalar için bekleme süresi olmadan hızlı teslim avantajı sunar.
Kurumsal projeler için özel fiyatlandırma ve esnek ödeme koşullarını öğrenmek için teklif isteyiniz.
Teknik ve Uygulama Odaklı Giriş
LCR2100, endüktans, kapasitans ve direnç ölçümlerinin yanı sıra empedans ve faz analizlerini yüksek hassasiyetle gerçekleştirebilir.
Otomatik ve sabit aralık seçenekleri, OPEN / SHORT düzeltme fonksiyonları ve dahili DC bias desteği ile ölçüm doğruluğu farklı test koşullarında korunur.
3 farklı ölçüm hızı seçeneği sayesinde detaylı laboratuvar ölçümleri ile hızlı üretim hattı kontrolleri aynı cihaz üzerinden yapılabilir.
Handler arayüzü ve uzaktan tetikleme desteği, cihazın otomatik test sistemlerine kolayca entegre edilmesini sağlar.
Bu Model Kimler İçin Uygundur?
Bu cihaz; elektronik bileşen karakterizasyonu yapan AR-GE ekipleri, üretim hattında kalite kontrol ölçümleri gerçekleştiren mühendislik ekipleri, laboratuvar ve eğitim ortamlarında hassas ölçüm ihtiyacı olan kullanıcılar için uygundur.
Otomatik test sistemleri ve handler destekli ölçüm altyapıları kurmak isteyen kullanıcılar için ideal bir çözümdür.
Neden Bu Model?
LCR2100, geniş frekans aralığını yüksek doğrulukla birleştirerek farklı ölçüm senaryolarını tek cihazda toplar.
Dahili DC bias ve gelişmiş ölçüm fonksiyonları sayesinde pasif bileşen testlerinde esnek kullanım sağlar.
SCPI ve Modbus RTU desteği ile otomasyon sistemlerine entegrasyonu kolaydır.
Kompakt masaüstü tasarımı, laboratuvar alanının verimli kullanılmasına katkı sağlar.
Teknik Özellikler
–––––––––––––––––––––––––
Test Frekansı: 10 Hz – 100 kHz
Temel Doğruluk: %0,05 (Slow / Medium), %0,1 (Fast)
Ölçüm Hızı: 3 / 10 / 40 ölçüm/saniye
Endüktans (L): 0.00001 µH – 9999.99 H
Kapasitans (C): 0.00001 pF – 9999.99 mF
Direnç / Reaktans / Empedans (R, X, Z): 0.00001 Ω – 99.9999 MΩ
İletkenlik / Admitans (B, G): 0.01 nS – 999.999 S
Kayıp Faktörü (D): 0.00001 – 9.99999
Kalite Faktörü (Q): 0.00001 – 99999.9
Faz Açısı (θr): -3.14159 – 3.14159
Faz Açısı (θd): -179.999° – 179.999°
Yüzde Ölçümü: -999.999% – +999.999%
Çıkış Empedansı: 30 Ω / 50 Ω / 100 Ω
Dahili DC Bias: -2.50 V – +2.50 V
Test Fonksiyonları
–––––––––––––––––––––––––
L, C ve R ölçümleri: Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q
Empedans ve faz analizleri: R-X, Z-θr, Z-θd
DCR ölçümü ve izleme parametreleri: Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Lac, Δ, Δ%
Ek Özellikler
–––––––––––––––––––––––––
Otomatik, sabit ve nominal aralık ayarlama
OPEN / SHORT düzeltme fonksiyonu
Sesli uyarı seçenekleri: OFF, PASS, FAIL, HIGH, LOW
Dahili, manuel, harici ve uzaktan tetikleme modları
10 test dosyası kapasiteli dahili hafıza
10 adımlı liste test fonksiyonu

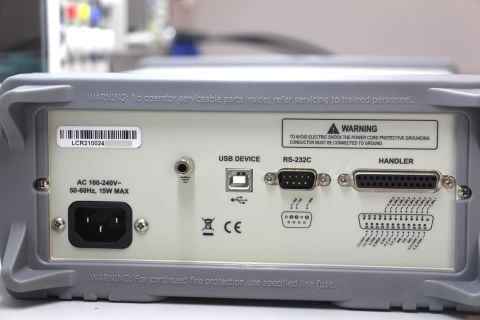

İletişim ve Arayüzler
–––––––––––––––––––––––––
USB Host
USB Device
RS232
Handler arayüzü
SCPI ve Modbus RTU protokol desteği
Görsel ve Fiziksel Özellikler
–––––––––––––––––––––––––
Ekran: 3.5 inç renkli LCD
Gövde Yapısı: Masaüstü kullanım için kompakt tasarım
Kullanım Alanları
–––––––––––––––––––––––––
Elektronik bileşen karakterizasyonu
Kalite kontrol ve üretim hattı testleri
AR-GE ve mühendislik uygulamaları
Laboratuvar ve eğitim ortamları
Otomatik test sistemleri

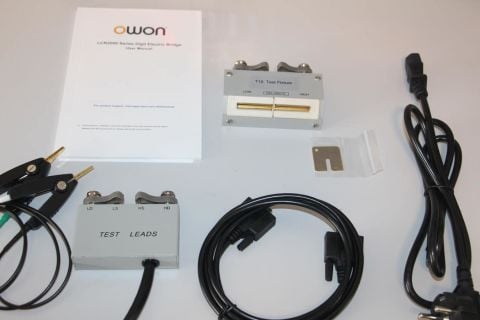

Kutu İçeriği
–––––––––––––––––––––––––
OWON LCR2100 LCR Metre
Güç kablosu
Kullanım kılavuzu
USB kablosu
T10 test aparatı

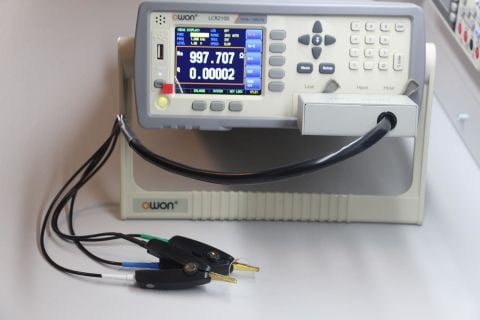

Test kablosu
Kısa devre folyosu
F10 SMD test pensi
Opsiyonel: F11 / F12 SMD test pensleri
CMsense Teknik Yaklaşımı
LCR2100, CMsense tarafından hassas pasif bileşen ölçüm altyapıları için teknik olarak değerlendirilmiş ve uygulama bazlı çözümlerle sunulmaktadır.
Test yöntemi seçimi, ölçüm doğrulama süreci ve otomasyon entegrasyonu CMsense tarafından kullanım senaryosuna özel olarak planlanır.
CMsense, bu ürünü yalnızca bir LCR metre değil; ölçüm doğruluğunu ve süreç güvenilirliğini belirleyen temel bir test aracı olarak konumlandırır.
