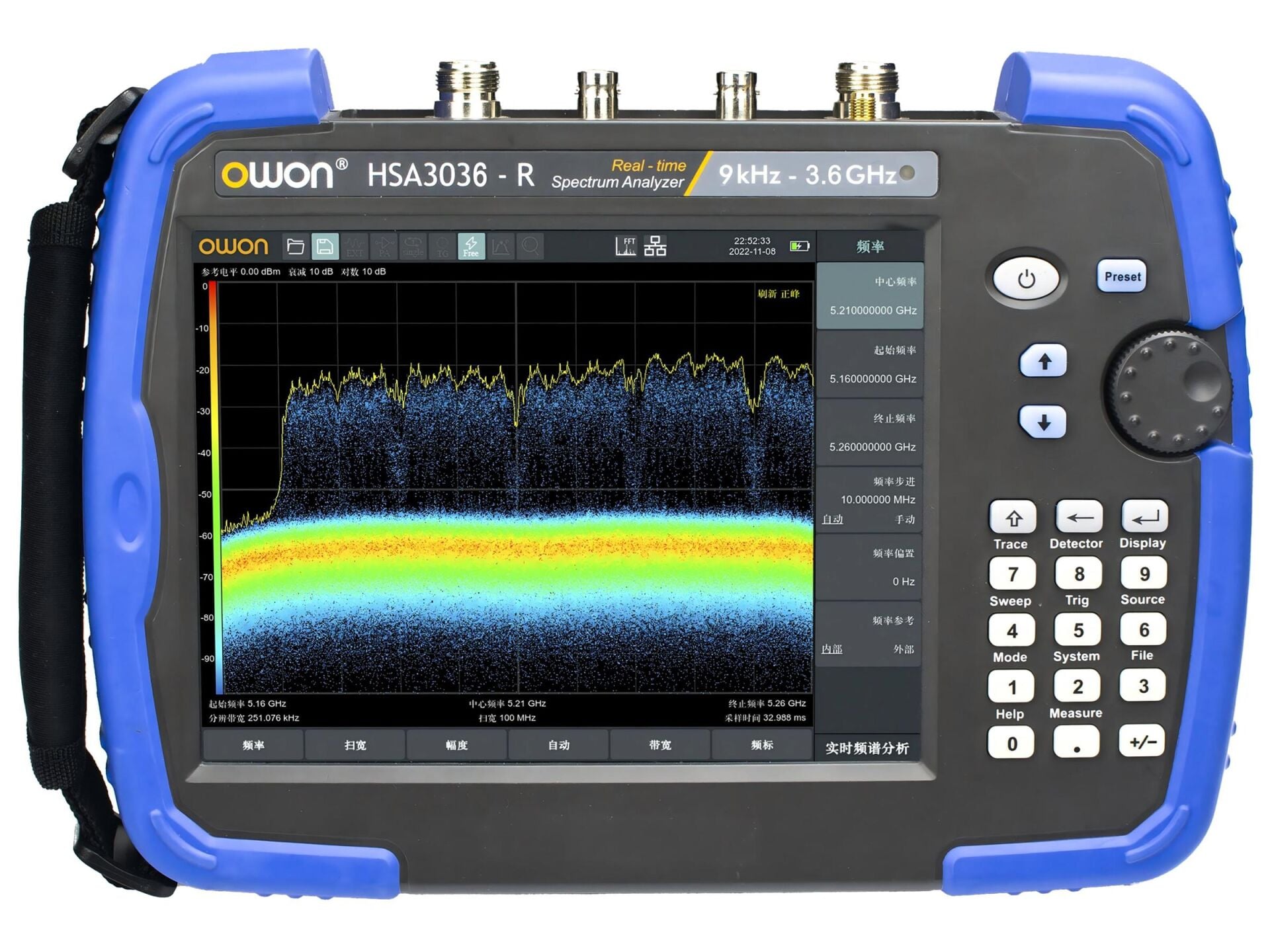

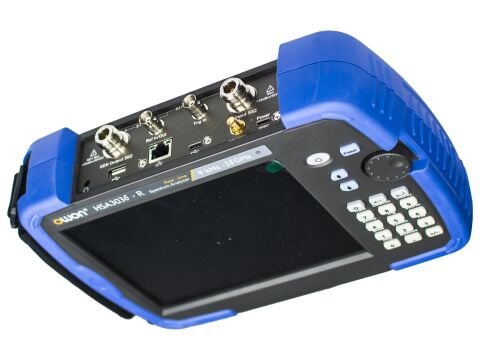

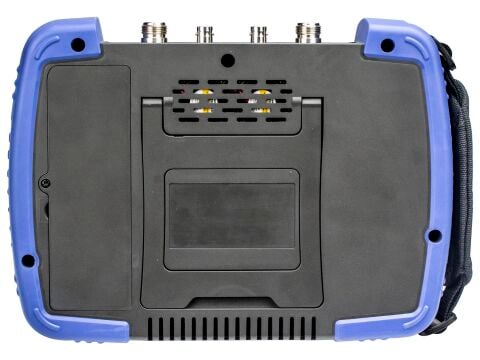

OWON HSA3036-R Gerçek Zamanlı Spektrum Analizörü
OWON HSA3036-R, 9 kHz ile 3.6 GHz frekans aralığında çalışan yeni nesil taşınabilir gerçek zamanlı spektrum analizörüdür. Spektrum analizörü, gerçek zamanlı spektrum analizörü (RTSA), vektör network analizörü (opsiyonel), kablo ve anten analizörü (opsiyonel) ile EMI ön uyumluluk testlerini tek platformda birleştirir.
100 MHz gerçek zamanlı analiz bant genişliği ve 6.25 µs Probability of Intercept (POI) değeri sayesinde kısa süreli RF sinyalleri, burst yapıları ve frekans atlamalı haberleşme sistemleri güvenilir şekilde analiz edilebilir.
7 inç yerine 8 inç çoklu dokunmatik IPS ekranı, dahili GPS desteği, LAN ve USB üzerinden uzaktan kontrol, ücretsiz PC yazılımı ve SCPI komut desteği ile hem laboratuvar hem de saha uygulamalarına uygundur.
Başlıca Özellikler
9 kHz – 3.6 GHz frekans aralığı
100 MHz gerçek zamanlı analiz bant genişliği
6.25 µs Probability of Intercept (POI)
-165 dBm/Hz DANL
1 Hz minimum RBW
0.7 dB genlik doğruluğu
Gerçek zamanlı spektrum analizi
Waterfall görüntüleme
3D Spectrum görüntüleme
Probability Density Spectrum (PDS)
Channel Power
Occupied Bandwidth (OBW)
ACPR
Spectrum Emission Mask (SEM)
Harmonik analiz
Phase Noise analizi
AM/FM demodülasyon analizi
Dahili düşük gürültülü preamplifier
Harici 10 MHz referans giriş ve çıkışı
LAN
USB
SCPI
USB-TMC
VXI-11 uzaktan kontrol desteği
Ücretsiz PC kontrol yazılımı
USB Type-C güç desteği
Powerbank ile çalışma imkanı
3 yıl garanti
Opsiyonel Özellikler
Tracking Generator
Vektör Network Analizörü (VNA)
EMI Pre-Compliance yazılımı
Cable & Antenna Test (CAT / DTF)
Bu opsiyonlar ihtiyaç duyulduğunda sonradan yazılım lisansı ile aktif edilebilir.
Vektör Network Analizörü Özellikleri
Opsiyonel VNA fonksiyonu sayesinde cihaz aşağıdaki ölçümleri gerçekleştirebilir
S11 Reflection
S21 Transmission
Return Loss
Insertion Loss
VSWR
Phase
Group Delay
Smith Chart
Polar Plot
EMI Ön Uyumluluk Testleri
Opsiyonel EMI yazılımı ile
CISPR standartlarına uygun ön uyumluluk testleri
Quasi Peak
Peak
Average dedektörleri
Otomatik limit karşılaştırması
Otomatik raporlama
gerçekleştirilebilir.
Gerçek Zamanlı Spektrum Analizi
100 MHz gerçek zamanlı analiz bant genişliği sayesinde
WiFi
Bluetooth
LoRa
ZigBee
RF Burst sinyalleri
Frekans atlamalı sistemler
Aralıklı EMI kaynakları
kolaylıkla analiz edilebilir.
Bu cihaz kimler için uygundur
Üniversiteler
RF laboratuvarları
Haberleşme laboratuvarları
EMC ön uyumluluk laboratuvarları
Savunma sanayii
Telekom operatörleri
Anten üreticileri
RF modül geliştiricileri
Elektronik Ar-Ge merkezleri
Bakım ve saha servis ekipleri
Neden OWON HSA3036-R
Spektrum analizörü ve gerçek zamanlı spektrum analizörü tek cihazda
İhtiyaç halinde VNA ve EMI fonksiyonları sonradan lisans ile eklenebilir
Düşük sahip olma maliyeti
Ücretsiz PC kontrol yazılımı
SCPI destekli otomasyon altyapısı
Taşınabilir saha kullanımına uygun yapı
Güç bankası ile uzun süreli çalışma
Geniş RF analiz fonksiyonları
Tek cihaz ile laboratuvar ve saha uygulamaları
Teklif İsteyiniz
OWON HSA3036-R modeli stok ürünü değildir.
Cihaz talep doğrultusunda ithal edilmektedir.
Güncel fiyat ve teslim süresi için lütfen Teklif İsteyiniz butonunu kullanarak bizimle iletişime geçiniz.
