3GHz - Spektrum Analizör + Osiloskop 200MHz – OWON HSA2320
OWON HSA2320 Spektrum Analizör 3 GHz, Osiloskop 200 MHz, Multimetre

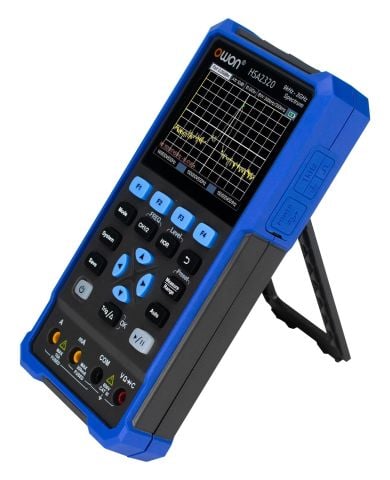

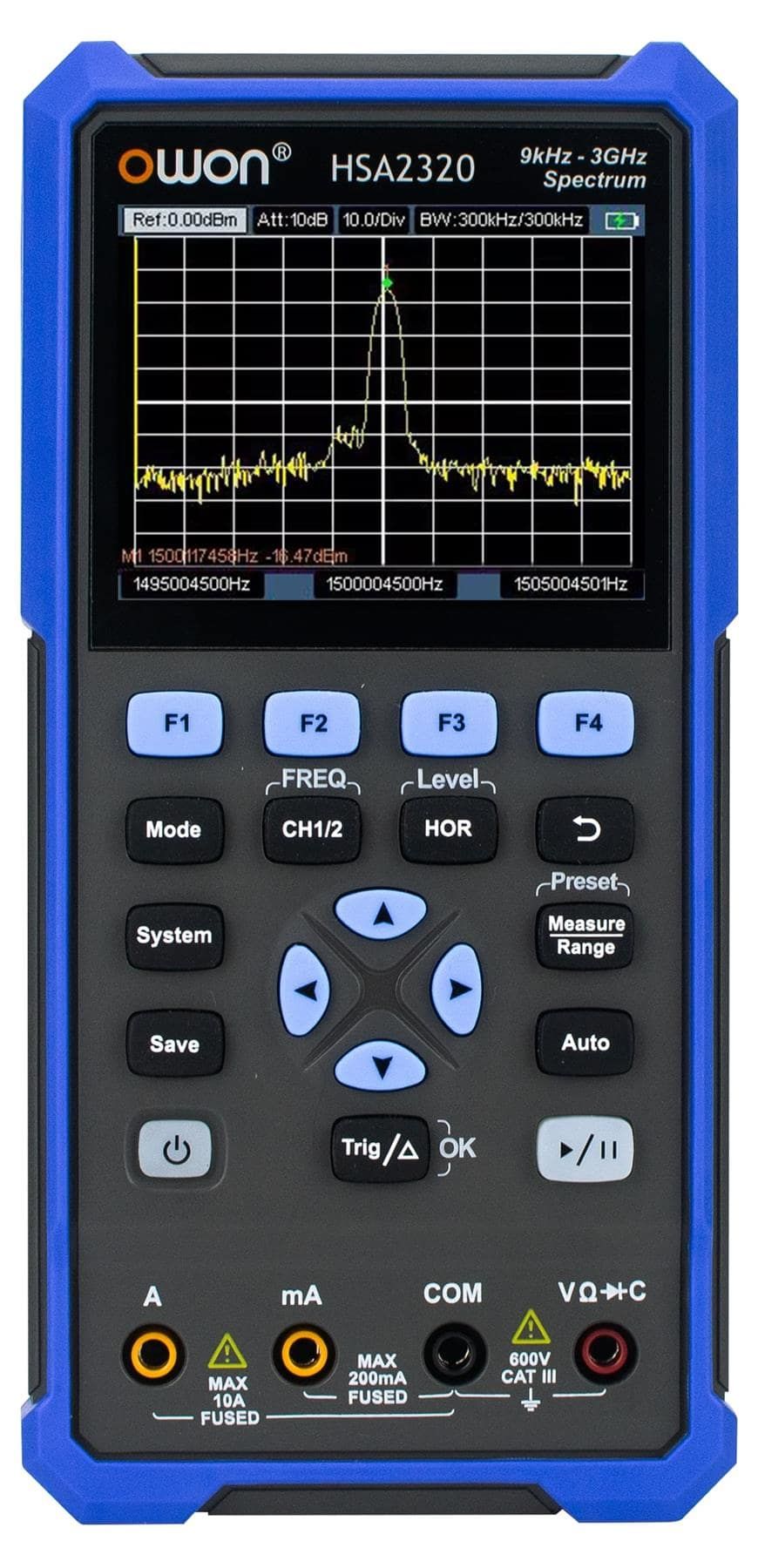

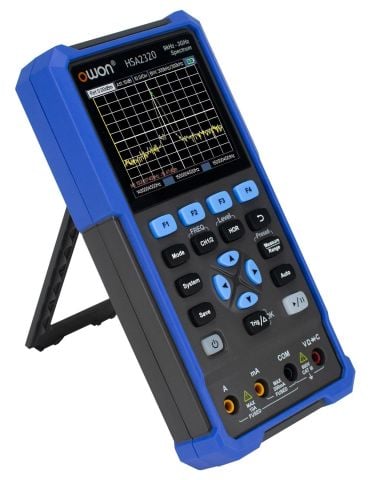

OWON HSA2320; 3 GHz spektrum analizörü, 2 kanallı 200 MHz dijital osiloskop ve 20.000 count True RMS dijital multimetreyi tek bir taşınabilir cihazda birleştiren çok fonksiyonlu test ve ölçüm cihazıdır.
Spektrum analizörü 9 kHz – 3 GHz frekans aralığında çalışır. Osiloskop bölümü 200 MHz analog bant genişliği ve 1 GSa/s gerçek zamanlı örnekleme hızı sunar. Entegre True RMS multimetre AC/DC gerilim, AC/DC akım, direnç, kapasitans, diyot ve süreklilik ölçümlerini destekler.

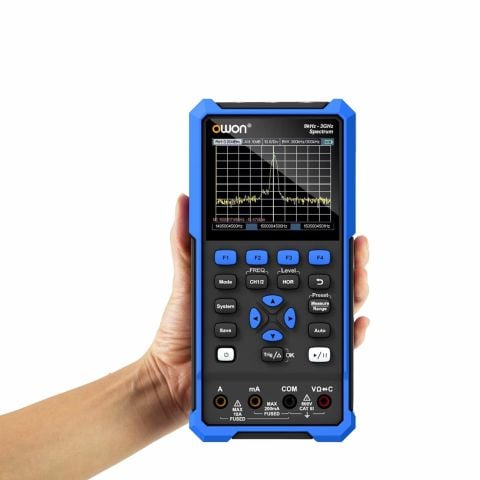

HSA2320, HSA2000 serisinin en yüksek osiloskop bant genişliğine sahip modelidir. Kompakt yapısı ve bataryalı çalışması sayesinde RF sinyal analizi, elektronik devre geliştirme, saha ölçümleri, elektronik bakım ve arıza tespiti, laboratuvar ve eğitim uygulamalarında kullanılabilir.
Öne Çıkan Özellikler
Fonksiyonlar: Spektrum Analizörü + 2 Kanallı Osiloskop + True RMS Multimetre
Spektrum Analizörü Frekans Aralığı: 9 kHz – 3 GHz
Frekans Çözünürlüğü: 100 Hz
Osiloskop Bant Genişliği: 200 MHz
Osiloskop Kanal Sayısı: 2
Gerçek Zamanlı Örnekleme Hızı: 1 GSa/s
Kayıt Uzunluğu: 4K / 8K
Dalga Şekli Yenileme Hızı: 10.000 wfms/s
Multimetre: 20.000 count True RMS
Ekran: 3.5 inç renkli LCD, 320 × 240 piksel
PC Bağlantısı: USB
Güç Kaynağı: Dahili Li-ion batarya
Spektrum Analizörü Teknik Özellikleri
Frekans Aralığı: 9 kHz – 3.0 GHz
Frekans Çözünürlüğü: 100 Hz
Frequency Span: Zero Span, 300 Hz – maksimum bant genişliği
RBW: 0.2 / 1 / 3 / 10 / 30 / 100 / 300 / 600 / 850 kHz
Maksimum DC Giriş Gerilimi: 50 V DC
Maksimum Sürekli RF Giriş Gücü: +20 dBm (100 mW), attenuator = 30 dB
Maksimum Hasar Seviyesi: +20 dBm (100 mW)
Dahili Referans Frekansı: 26 MHz
İlk Kalibrasyon Doğruluğu: <3 ppm
Sıcaklık Kararlılığı: <1 ppm
Frekans Yaşlanma Oranı: <2 ppm/yıl
Ekran Nokta Sayısı: 301
Trace Sayısı: 1
Genlik Birimleri: dBm, dBmV, dBµV, W, V
Giriş Attenuation Aralığı: 0 – 30 dB, 1 dB adım
Attenuation Switching Uncertainty: <2.5 dB
Absolute Amplitude Uncertainty: <1.5 dB
RBW Switching Uncertainty: <2.0 dB
Referans Seviye Aralığı: –80 dBm – +20 dBm, 1 dB adım
Pre-amplifier Kazancı: 20 dB, tipik
Level Measurement Uncertainty: <2.0 dB, üreticinin belirttiği test koşullarında
RF Giriş VSWR: <2.0 nominal, attenuator ≥10 dB
Input-related Spurious Signals: <–50 dBc
RF Giriş Empedansı: 50 Ω, tipik

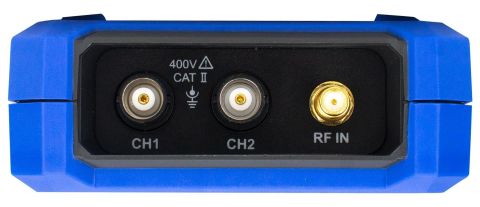

RF Giriş Konnektörü: SMA Female
Spektrum analizörü bölümü HSA2000 serisi için ortak teknik özelliklere sahiptir.
DANL – Displayed Average Noise Level
Pre-amplifier ON, 10 MHz – 1 GHz: <–120 dBm
Pre-amplifier ON, 1 GHz – 2 GHz: <–120 dBm
Pre-amplifier ON, 2 GHz – 3 GHz: <–115 dBm
Pre-amplifier OFF, 10 MHz – 1 GHz: <–140 dBm
Pre-amplifier OFF, 1 GHz – 2 GHz: <–140 dBm
Pre-amplifier OFF, 2 GHz – 3 GHz: <–135 dBm
DANL değerleri üreticinin belirttiği ölçüm koşullarına bağlıdır.
Dijital Osiloskop Teknik Özellikleri
Kanal Sayısı: 2
Analog Bant Genişliği: 200 MHz
Gerçek Zamanlı Örnekleme Hızı: 1 GSa/s
Dikey Çözünürlük: 8 bit
Örnekleme Modları: Sampling, Peak Detection
Dalga Şekli Yenileme Hızı: 10.000 wfms/s
Kayıt Uzunluğu: 4K / 8K
Giriş Kuplajı: DC / AC / Ground
Giriş Empedansı: 1 MΩ ±2%, paralel 16 pF ±10 pF
Prob Attenuation Oranları: 1X / 10X / 100X / 1000X / 10000X
Maksimum Giriş Gerilimi: 400 V (DC + AC PK-PK)
Bant Genişliği Limiti: 20 MHz / Full Bandwidth
Zaman Tabanı: 1 ns/div – 1000 s/div
Time Base Accuracy: ±100 ppm
Dalga Şekli Interpolation: (Sinx)/x
Dikey Hassasiyet: 10 mV/div – 10 V/div
Düşük Frekans Cevabı: ≥10 Hz, AC coupling –3 dB
Yükselme Süresi: ≤1.75 ns, tipik
DC Gain Accuracy: %3
Cursor Ölçümleri: ΔV, ΔT
HSA2320'ye özgü 200 MHz bant genişliği ve 1 GSa/s örnekleme hızı üretici teknik tablosunda belirtilmiştir.
Osiloskop Otomatik Ölçümleri
Period: Var
Frequency: Var
Mean: Var
PK-PK: Var
Max: Var
Min: Var
Amplitude: Var
RMS: Var
Rise Time: Var
Fall Time: Var
+Pulse Width: Var
–Pulse Width: Var
Tetikleme Sistemi
Tetikleme Kaynağı: CH1 / CH2
Tetikleme Tipi: Edge
Trigger Coupling: DC / AC
Trigger Modları: Auto / Normal / Single
Trigger Slope: Rising Edge / Falling Edge
Trigger Level Accuracy: ±0.3 div
True RMS Dijital Multimetre
HSA2320 içerisinde 20.000 count True RMS dijital multimetre bulunmaktadır. Multimetre AC/DC gerilim, AC/DC akım, direnç, kapasitans, süreklilik ve diyot ölçümlerini destekler.
Dijital Gösterge: 20.000 count
Maksimum DC Gerilim: 1000 V DC
Maksimum AC Gerilim: 750 V AC
Maksimum DC Akım: 10 A
Maksimum AC Akım: 10 A
True RMS: Var
Otomatik Kademe: Var
Süreklilik Testi: Var, <50 Ω
Diyot Testi: Var
DC Gerilim Ölçüm Kademeleri
20.000 mV: 0.001 mV çözünürlük
200.00 mV: 0.01 mV çözünürlük
2.0000 V: 0.1 mV çözünürlük
20.000 V: 1 mV çözünürlük
200.00 V: 0.01 V çözünürlük
1000.0 V: 0.1 V çözünürlük
AC Gerilim Ölçüm Kademeleri
20.000 mV: 0.001 mV çözünürlük
200.00 mV: 0.01 mV çözünürlük
2.0000 V: 0.1 mV çözünürlük
20.000 V: 1 mV çözünürlük
200.00 V: 0.01 V çözünürlük
750.0 V: 0.1 V çözünürlük
AC Frekans Aralığı: 40 Hz – 1000 Hz
DC Akım Ölçüm Kademeleri
20.000 mA: 0.001 mA çözünürlük
200.00 mA: 0.01 mA çözünürlük
2.0000 A: 0.0001 A çözünürlük
10.000 A: 1 mA çözünürlük
AC Akım Ölçüm Kademeleri
20.000 mA: 0.001 mA çözünürlük
200.00 mA: 0.01 mA çözünürlük
2.0000 A: 0.0001 A çözünürlük
10.000 A: 1 mA çözünürlük
AC Frekans Aralığı: 40 Hz – 1000 Hz
Direnç ve Kapasitans Ölçümü
Direnç Kademeleri: 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ / 100 MΩ
Maksimum Direnç: 100 MΩ
Kapasitans Kademeleri: 2 nF / 20 nF / 200 nF / 2 µF / 20 µF / 200 µF / 2 mF
Maksimum Kapasitans: 2 mF
Ekran ve Genel Teknik Özellikler
Ekran: 3.5 inç renkli LCD
Ekran Çözünürlüğü: 320 × 240 piksel
Ekran Renk Sayısı: 65.536
Ekran Kontrastı: Ayarlanabilir
Güç Girişi: 5 V DC / 2 A
Güç Tüketimi: <5 W
Batarya: 2 × 2600 mAh, 3.7 V, 18650 Li-ion
Çalışma Sıcaklığı: 0 °C – 40 °C
Depolama Sıcaklığı: –20 °C – +60 °C
Bağıl Nem: ≤%90
Maksimum Çalışma Yüksekliği: 3000 m
Soğutma: Doğal soğutma
Boyutlar: 198 × 96 × 38 mm
Ağırlık: Yaklaşık 0.6 kg, ana cihaz batarya hariç
Önerilen Kalibrasyon Aralığı: 1 yıl
PC Bağlantısı ve Yazılım
OWON HSA2320 USB üzerinden bilgisayarla haberleşebilir. OWON PC yazılımı kullanılarak ölçüm verileri bilgisayarda saklanabilir, görüntülenebilir ve analiz edilebilir. Cihaz yazılım üzerinden uzaktan kontrol edilebilir.
PC haberleşmesinde USB protokolü HID moduna alınabilmektedir.
Standart Aksesuarlar
USB Kablosu: 1 adet
Pasif Osiloskop Probu: 2 adet
Multimetre Test Probu: 1 takım, kırmızı ve siyah
Quick Guide: 1 adet
Opsiyonel Yakın alan prop kiti için tıklayınız
Kullanım Alanları
OWON HSA2320; RF sinyallerinin frekans domeninde incelenmesi, yüksek hızlı elektronik sinyallerin zaman domeninde ölçülmesi ve temel elektriksel ölçümlerin tek bir taşınabilir cihazla gerçekleştirilmesi gereken uygulamalara yöneliktir.
200 MHz osiloskop bant genişliği, HSA2307 ve HSA2310'a kıyasla daha yüksek frekanslı sinyallerin ve daha hızlı kenar geçişlerinin incelenmesine olanak sağlar. Bu nedenle HSA2320; RF ve haberleşme elektroniği, yüksek hızlı dijital devreler, elektronik Ar-Ge, bakım ve arıza tespiti ile saha uygulamalarında serinin daha güçlü seçeneğidir.
HSA2320 uygun problarla birlikte EMI ön incelemeleri ve RF parazit kaynaklarının araştırılması amacıyla da kullanılabilir. Ancak cihaz EMC uygunluk testi için kullanılan sertifikasyon tipi bir EMI receiver değildir.
