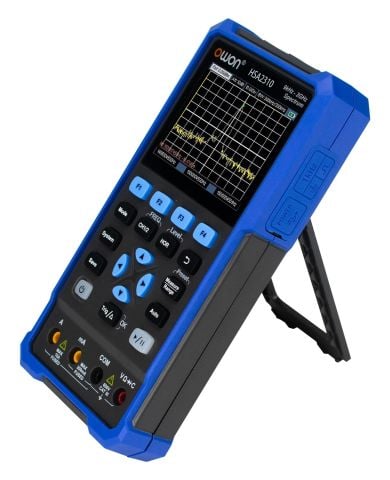

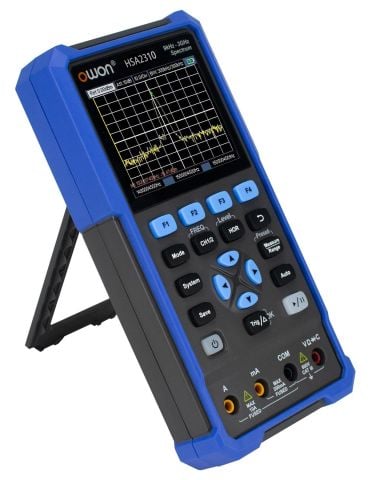

3GHz - Spektrum Analizör + Osiloskop 100MHz – OWON HSA2310

OWON HSA2310 Spektrum Analizör 3 GHz, Osiloskop 100 MHz, Multimetre

OWON HSA2310; 3 GHz spektrum analizörü, 2 kanallı 100 MHz dijital osiloskop ve 20.000 count True RMS dijital multimetreyi tek bir taşınabilir cihazda birleştiren çok fonksiyonlu test ve ölçüm cihazıdır.

Spektrum analizörü 9 kHz – 3 GHz frekans aralığında çalışır. Osiloskop bölümü 100 MHz analog bant genişliği ve 500 MSa/s gerçek zamanlı örnekleme hızı sunar. Entegre True RMS multimetre AC/DC gerilim, AC/DC akım, direnç, kapasitans, diyot ve süreklilik ölçümlerini destekler.

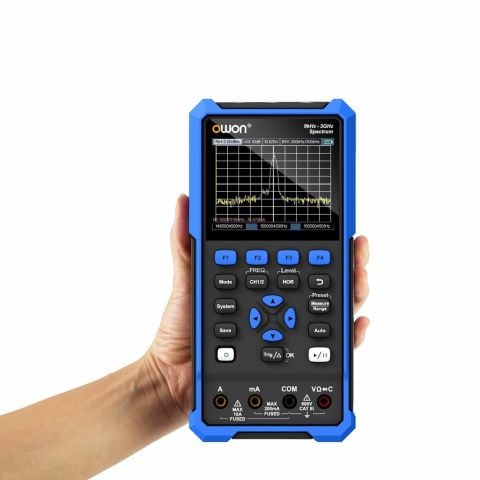

Kompakt yapısı ve bataryalı çalışması sayesinde HSA2310; RF sinyal analizi, elektronik devre geliştirme, saha ölçümleri, elektronik bakım ve arıza tespiti, laboratuvar ve eğitim uygulamalarında kullanılabilir.

Öne Çıkan Özellikler

Fonksiyonlar: Spektrum Analizörü + 2 Kanallı Osiloskop + True RMS Multimetre

Spektrum Analizörü Frekans Aralığı: 9 kHz – 3 GHz

Frekans Çözünürlüğü: 100 Hz

Osiloskop Bant Genişliği: 100 MHz

Osiloskop Kanal Sayısı: 2

Gerçek Zamanlı Örnekleme Hızı: 500 MSa/s

Kayıt Uzunluğu: 4K / 8K

Dalga Şekli Yenileme Hızı: 10.000 wfms/s

Multimetre: 20.000 count True RMS

Ekran: 3.5 inç renkli LCD, 320 × 240 piksel

PC Bağlantısı: USB

Güç Kaynağı: Dahili Li-ion batarya

Spektrum Analizörü Teknik Özellikleri

Frekans Aralığı: 9 kHz – 3.0 GHz

Frekans Çözünürlüğü: 100 Hz

Frequency Span: Zero Span, 300 Hz – maksimum bant genişliği

RBW: 0.2 / 1 / 3 / 10 / 30 / 100 / 300 / 600 / 850 kHz

Maksimum DC Giriş Gerilimi: 50 V DC

Maksimum Sürekli RF Giriş Gücü: +20 dBm (100 mW), attenuator = 30 dB

Maksimum Hasar Seviyesi: +20 dBm (100 mW)

Dahili Referans Frekansı: 26 MHz

İlk Kalibrasyon Doğruluğu: <3 ppm

Sıcaklık Kararlılığı: <1 ppm

Frekans Yaşlanma Oranı: <2 ppm/yıl

Ekran Nokta Sayısı: 301

Trace Sayısı: 1

Genlik Birimleri: dBm, dBmV, dBµV, W, V

Giriş Attenuation Aralığı: 0 – 30 dB, 1 dB adım

Attenuation Switching Uncertainty: <2.5 dB

Absolute Amplitude Uncertainty: <1.5 dB

RBW Switching Uncertainty: <2.0 dB

Referans Seviye Aralığı: –80 dBm – +20 dBm, 1 dB adım

Pre-amplifier Kazancı: 20 dB, tipik

Level Measurement Uncertainty: <2.0 dB, üreticinin belirttiği test koşullarında

RF Giriş VSWR: <2.0 nominal, attenuator ≥10 dB

Input-related Spurious Signals: <–50 dBc

RF Giriş Empedansı: 50 Ω, tipik

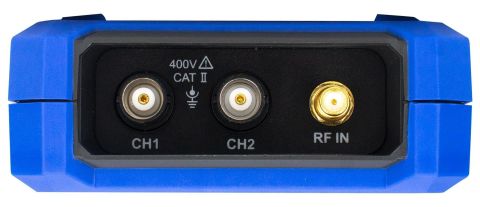

RF Giriş Konnektörü: SMA Female

Spektrum analizörü özellikleri HSA2000 serisi için üretici tarafından belirtilen değerlerdir.

DANL – Displayed Average Noise Level

Pre-amplifier ON, 10 MHz – 1 GHz: <–120 dBm

Pre-amplifier ON, 1 GHz – 2 GHz: <–120 dBm

Pre-amplifier ON, 2 GHz – 3 GHz: <–115 dBm

Pre-amplifier OFF, 10 MHz – 1 GHz: <–140 dBm

Pre-amplifier OFF, 1 GHz – 2 GHz: <–140 dBm

Pre-amplifier OFF, 2 GHz – 3 GHz: <–135 dBm

DANL değerleri üreticinin belirttiği ölçüm koşullarına bağlıdır.

Dijital Osiloskop Teknik Özellikleri

Kanal Sayısı: 2

Analog Bant Genişliği: 100 MHz

Gerçek Zamanlı Örnekleme Hızı: 500 MSa/s

Dikey Çözünürlük: 8 bit

Örnekleme Modları: Sampling, Peak Detection

Dalga Şekli Yenileme Hızı: 10.000 wfms/s

Kayıt Uzunluğu: 4K / 8K

Giriş Kuplajı: DC / AC / Ground

Giriş Empedansı: 1 MΩ ±2%, paralel 16 pF ±10 pF

Prob Attenuation Oranları: 1X / 10X / 100X / 1000X / 10000X

Maksimum Giriş Gerilimi: 400 V (DC + AC PK-PK)

Bant Genişliği Limiti: 20 MHz / Full Bandwidth

Zaman Tabanı: 2 ns/div – 1000 s/div

Time Base Accuracy: ±100 ppm

Dalga Şekli Interpolation: (Sinx)/x

Dikey Hassasiyet: 10 mV/div – 10 V/div

Düşük Frekans Cevabı: ≥10 Hz, AC coupling –3 dB

Yükselme Süresi: ≤3.5 ns, tipik

DC Gain Accuracy: %3

Cursor Ölçümleri: ΔV, ΔT

HSA2310'a özgü 100 MHz bant genişliği, 500 MSa/s örnekleme, 2 ns/div zaman tabanı ve ≤3.5 ns yükselme süresi üretici manualında belirtilmiştir.

Osiloskop Otomatik Ölçümleri

Period: Var

Frequency: Var

Mean: Var

PK-PK: Var

Max: Var

Min: Var

Amplitude: Var

RMS: Var

Rise Time: Var

Fall Time: Var

+Pulse Width: Var

–Pulse Width: Var

Tetikleme Sistemi

Tetikleme Kaynağı: CH1 / CH2

Tetikleme Tipi: Edge

Trigger Coupling: DC / AC

Trigger Modları: Auto / Normal / Single

Trigger Slope: Rising Edge / Falling Edge

Trigger Level Accuracy: ±0.3 div

True RMS Dijital Multimetre

HSA2310 içerisinde 20.000 count True RMS dijital multimetre bulunmaktadır. Multimetre AC/DC gerilim, AC/DC akım, direnç, kapasitans, süreklilik ve diyot ölçümlerini destekler.

Dijital Gösterge: 20.000 count

Maksimum DC Gerilim: 1000 V DC

Maksimum AC Gerilim: 750 V AC

Maksimum DC Akım: 10 A

Maksimum AC Akım: 10 A

True RMS: Var

Otomatik Kademe: Var

Süreklilik Testi: Var, <50 Ω

Diyot Testi: Var

DC Gerilim Ölçüm Kademeleri

20.000 mV: 0.001 mV çözünürlük

200.00 mV: 0.01 mV çözünürlük

2.0000 V: 0.1 mV çözünürlük

20.000 V: 1 mV çözünürlük

200.00 V: 0.01 V çözünürlük

1000.0 V: 0.1 V çözünürlük

AC Gerilim Ölçüm Kademeleri

20.000 mV: 0.001 mV çözünürlük

200.00 mV: 0.01 mV çözünürlük

2.0000 V: 0.1 mV çözünürlük

20.000 V: 1 mV çözünürlük

200.00 V: 0.01 V çözünürlük

750.0 V: 0.1 V çözünürlük

AC Frekans Aralığı: 40 Hz – 1000 Hz

DC Akım Ölçüm Kademeleri

20.000 mA: 0.001 mA çözünürlük

200.00 mA: 0.01 mA çözünürlük

2.0000 A: 0.0001 A çözünürlük

10.000 A: 1 mA çözünürlük

AC Akım Ölçüm Kademeleri

20.000 mA: 0.001 mA çözünürlük

200.00 mA: 0.01 mA çözünürlük

2.0000 A: 0.0001 A çözünürlük

10.000 A: 1 mA çözünürlük

AC Frekans Aralığı: 40 Hz – 1000 Hz

Direnç ve Kapasitans Ölçümü

Direnç Kademeleri: 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ / 100 MΩ

Maksimum Direnç: 100 MΩ

Kapasitans Kademeleri: 2 nF / 20 nF / 200 nF / 2 µF / 20 µF / 200 µF / 2 mF

Maksimum Kapasitans: 2 mF

Ekran ve Genel Teknik Özellikler

Ekran: 3.5 inç renkli LCD

Ekran Çözünürlüğü: 320 × 240 piksel

Ekran Renk Sayısı: 65.536

Ekran Kontrastı: Ayarlanabilir

Güç Girişi: 5 V DC / 2 A

Güç Tüketimi: <5 W

Batarya: 2 × 2600 mAh, 3.7 V, 18650 Li-ion

Çalışma Sıcaklığı: 0 °C – 40 °C

Depolama Sıcaklığı: –20 °C – +60 °C

Bağıl Nem: ≤%90

Maksimum Çalışma Yüksekliği: 3000 m

Soğutma: Doğal soğutma

Boyutlar: 198 × 96 × 38 mm

Ağırlık: Yaklaşık 0.6 kg, ana cihaz batarya hariç

Önerilen Kalibrasyon Aralığı: 1 yıl

PC Bağlantısı ve Yazılım

OWON HSA2310 USB üzerinden bilgisayarla haberleşebilir. OWON PC yazılımı kullanılarak ölçüm verileri bilgisayarda saklanabilir, görüntülenebilir ve analiz edilebilir. Cihaz yazılım üzerinden uzaktan kontrol edilebilir.

PC haberleşmesinde USB protokolü HID moduna alınabilmektedir.

Standart Aksesuarlar

USB Kablosu: 1 adet

Pasif Osiloskop Probu: 2 adet

Multimetre Test Probu: 1 takım, kırmızı ve siyah

Quick Guide: 1 adet

Opsiyonel Yakın alan prop kiti için tıklayınız

Kullanım Alanları

OWON HSA2310; RF sinyallerinin frekans domeninde incelenmesi, elektronik devrelerin zaman domeninde ölçülmesi ve temel elektriksel ölçümlerin tek cihazla gerçekleştirilmesi gereken uygulamalara yöneliktir.

Cihaz RF sinyal analizi, elektronik devre geliştirme, RF parazit araştırmaları, elektronik bakım ve arıza tespiti, saha servis uygulamaları, haberleşme sistemlerinin kontrolü, laboratuvar çalışmaları ve elektronik eğitim uygulamalarında kullanılabilir.

HSA2310 uygun problarla birlikte EMI ön incelemeleri ve RF parazit kaynaklarının araştırılması amacıyla kullanılabilir. Ancak cihaz EMC uygunluk testi için kullanılan sertifikasyon tipi bir EMI receiver değildir.

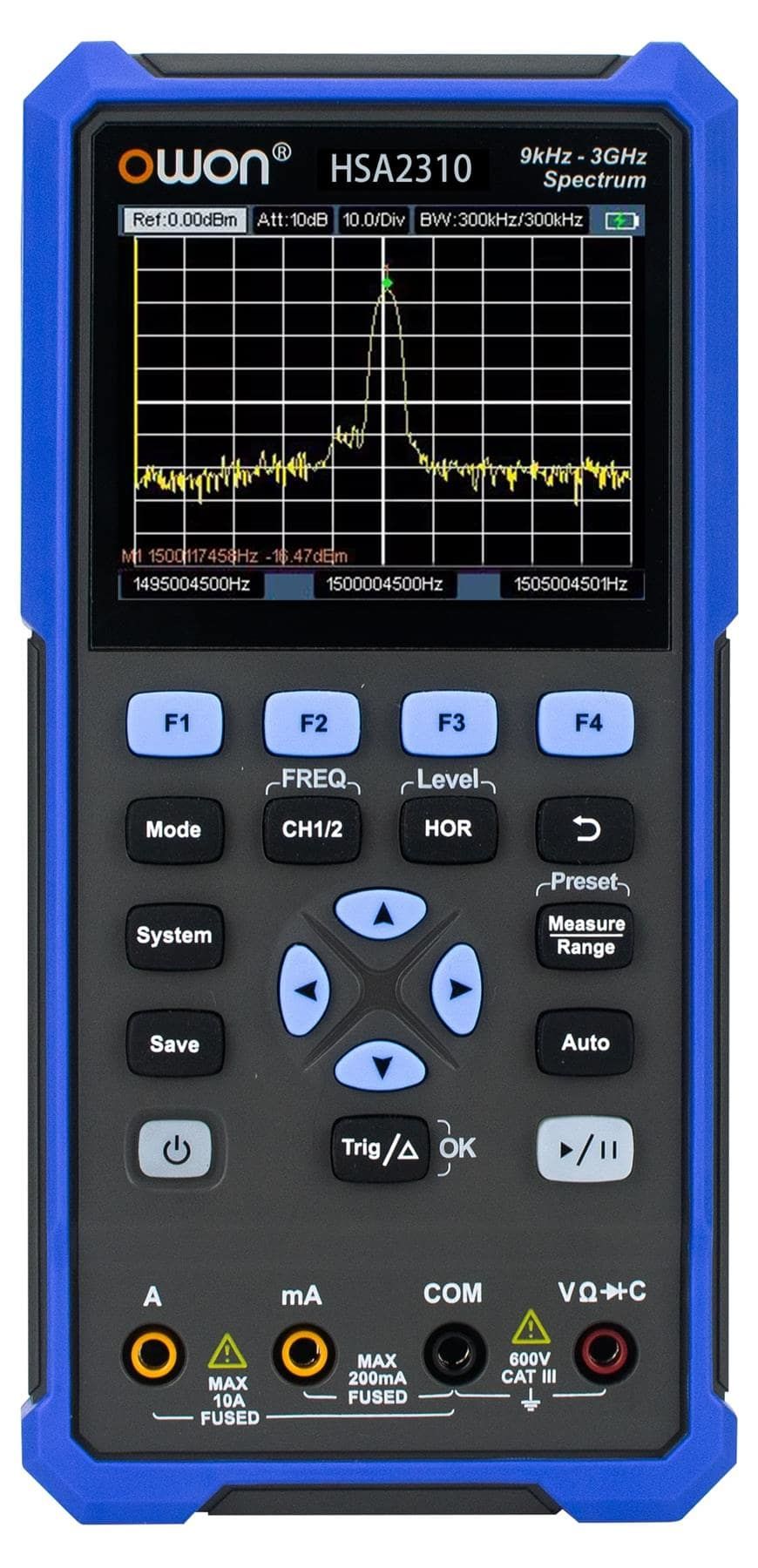

Owon HSA2310 Spektrum Analizör3GHz+Osiloskop100MHz+Multimetre
