Spektrum analizörü + osiloskop + multimetre bir arada!
OWON HSA2307, 3 GHz'e kadar spektrum analizine ek olarak 70 MHz bant genişliğine sahip dijital osiloskop ve 4½ haneli dijital multimetre özelliklerini kompakt yapıda birleştirir. Mobil test ihtiyaçları için ideal çözümdür.
Owon HSA2307 Spektrum Analizör3GHz+Osiloskop70MHz+Multimetre
Avantajları
1. Üç Fonksiyonu Tek Cihazda Sunması (Spektrum Analizörü + Osiloskop + Multimetre)
Bu kombinasyon, özellikle saha çalışanları ve mobil test ihtiyaçları olan teknik ekipler için maliyet, yer ve zaman tasarrufu sağlar. Ayrı ayrı üç cihaz taşıma ihtiyacını ortadan kaldırır.
2. Uygun Fiyat / Performans Dengesi
OWON gibi markalar, laboratuvar kalitesine yakın ölçüm kapasitesini çok daha uygun fiyatla sunar. Bu da özellikle küçük ve orta ölçekli firmalar ile eğitim kurumları için cazip hale getirir.

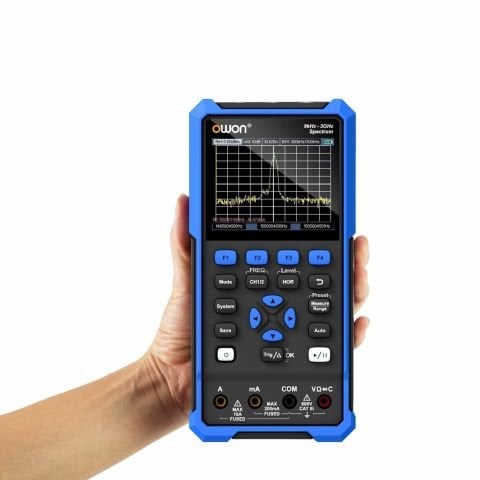

3. Kompakt ve Taşınabilir Tasarım
El tipi yapı sayesinde mobil saha testleri, anten ayarları, RF devre incelemeleri gibi işler kolaylaşır. Sadece 0.6 kg ağırlığıyla rahat taşınabilir.
4. USB Type-C ile PC Bağlantısı
Cihazın Type-C arayüzü üzerinden bilgisayarla haberleşebilmesi, veri kaydı, analiz ve raporlama gibi işlemleri kolaylaştırır. Bu, test sonuçlarının dijitalleştirilmesi açısından büyük avantaj sağlar.
5. Geniş Frekans Aralığı (9kHz – 3GHz)
Bu aralık, özellikle kablosuz haberleşme sistemleri (Bluetooth, WiFi, GSM vs.) ve EMI/EMC ön analizleri için yeterli olup çok yönlü kullanım imkânı tanır.
6. Eğitim ve Ar-Ge İçin İdeal
Hem analog/dijital sinyal izleme hem de RF spektrum analizi özellikleri sayesinde cihaz, üniversiteler, teknik liseler ve Ar-Ge merkezleri için ideal bir eğitim ve test aracıdır.
7. Hızlı Dalgaformu Yenileme ve Otomatik Ölçümler
10.000 wfms/s yenileme hızı ve otomatik ölçüm fonksiyonları, zaman kazandırır ve hataları minimize eder. Bu da verimli ve güvenilir ölçüm ortamı sağlar.
Owon HSA2307 Spektrum Analizör3GHz+Osiloskop70MHz+Multimetre
Teknik Özellikler
Cihaz Tipi: Spektrum analizörü + osiloskop + multimetre
Ekran: 3.5 inç LCD
Bağlantı Arayüzü: USB Type-C
Güç: Adaptör veya batarya
Boyut: 96 × 198 × 38 mm
Ağırlık: 0.6 kg
Owon HSA2307 Spektrum Analizör3GHz+Osiloskop70MHz+Multimetre
Spektrum Analizörü Özellikleri
Frekans Aralığı: 9kHz - 3GHz
Frekans Çözünürlüğü: 100Hz
Süpürme Aralığı: 300Hz – 3GHz (zero span dahil)
SSB Faz Gürültüsü (1GHz): -60dBc/Hz @10kHz, -62dBc/Hz @100kHz
RBW (Çözünürlük Bant Genişliği): 200Hz – 850kHz (200Hz, 1-3-10-30-100-300-600-850kHz adımlı)
DANL:
10MHz - 2GHz: < -120dBm
2GHz - 3GHz: < -115dBm
Maksimum Güç Girişi: +20 dBm (100mW)
Owon HSA2307 Spektrum Analizör3GHz+Osiloskop70MHz+Multimetre
Osiloskop Özellikleri
Bant Genişliği: 70MHz
Maksimum Örnekleme Hızı: 250MSa/s
Kanal Sayısı: 2
Dalgaformu Yenileme Hızı: 10,000 wfms/s
Bellek Derinliği: 8K
Örnekleme Modları: Sample, Peak
Zaman Tabanı: 5ns/div - 1000s/div (1-2-5 adımlı)
Owon HSA2307 Spektrum Analizör3GHz+Osiloskop70MHz+Multimetre
Dikey Çözünürlük: 10mV/div - 10V/div
Tetikleme Türü: Kenar (Edge)
Tetikleme Modları: Auto, Normal, Single
Otomatik Ölçümler: Frekans, Periyot, Ortalama, RMS, Tepe-Tepe, Maks/Min, Rise/Fall Time, +Width, -Width
İşaretçi Ölçümü: ΔV, ΔT
Prob Zayıflatma: 1X, 10X, 100X, 1000X, 10000X
Owon HSA2307 Spektrum Analizör3GHz+Osiloskop70MHz+Multimetre
Multimetre Özellikleri
Ekran: 4½ haneli, 20.000 sayım
DC Gerilim: 20.000mV - 1000.0V
AC Gerilim: 20.000mV - 750.00V
DC Akım: 20.000mA - 10.000A
AC Akım: 20.000mA - 10.000A
Direnç: 200.00Ω - 100.00MΩ
Kapasitans: 2.000nF - 2.00mF
Owon HSA2307 Spektrum Analizör3GHz+Osiloskop70MHz+Multimetre
Diyot Testi: 0 - 2V
Süreklilik Testi: Var
Giriş Direnci: 10MΩ
Owon HSA2307 Spektrum Analizör3GHz+Osiloskop70MHz+Multimetre
Kullanım Alanları
Saha testleri, RF devre analizleri, eğitim laboratuvarları, servis uygulamaları, gömülü sistemler
Owon HSA2307 Spektrum Analizör3GHz+Osiloskop70MHz+Multimetre
Kutu İçeriği
Cihaz, prob seti, güç adaptörü, USB Type-C kablo, kullanım kılavuzu
