OWON HSA1075TG El Tipi Spektrum Analizör – 9 kHz–7,5 GHz | Tracking Generator Dahil
OWON HSA1075TG El Tipi Spektrum Analizör – 9 kHz–7,5 GHz | Tracking Generator Dahil
CMsense Teknik Seçimi
OWON HSA1075TG, 7,5 GHz frekans kapsaması ve dahili tracking jeneratörü ile el tipi spektrum analizör sınıfında ileri seviye RF ve EMI ön test uygulamaları için CMsense tarafından konumlandırılmıştır.
Fiyatlandırma Bilgisi
Bu ürün proje, opsiyon ve uygulama kapsamına göre fiyatlandırılmaktadır.
Güncel fiyat ve doğru konfigürasyon için lütfen teklif isteyiniz.

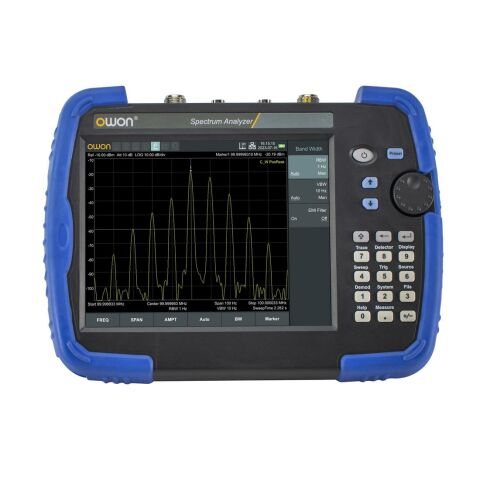

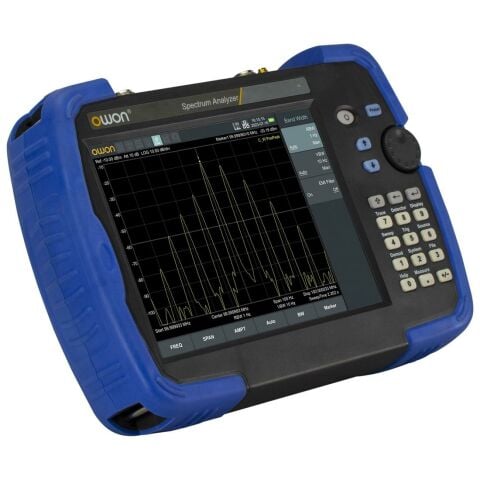

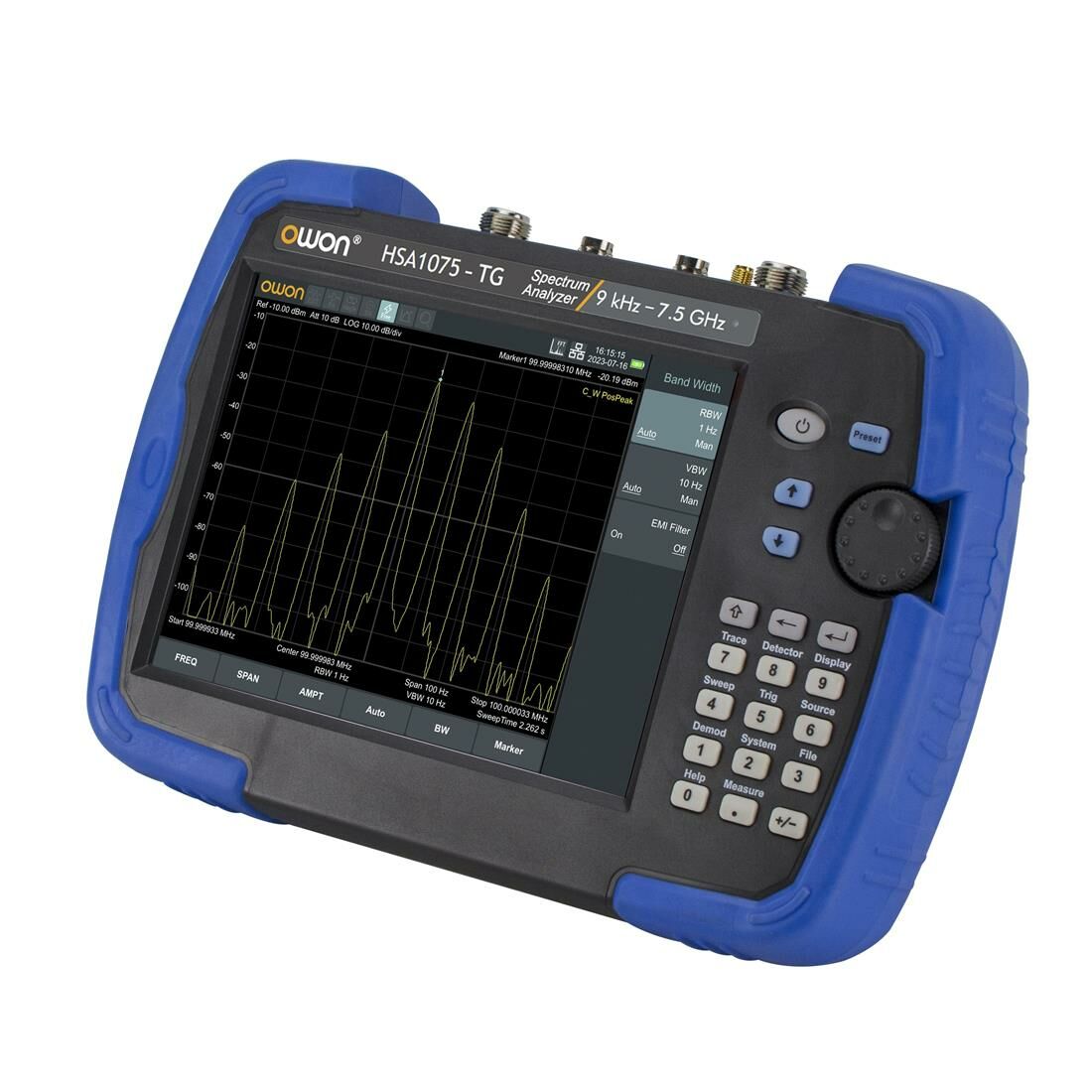

OWON HSA1075TG, 9 kHz – 7,5 GHz frekans aralığında çalışan, taşınabilir ve profesyonel bir spektrum analizörüdür.
Dahili tracking jeneratörü, GPS destekli saha özellikleri ve 8 inç dokunmatik ekranı sayesinde EMI ön testlerinden RF sistem doğrulama ve saha devreye alma çalışmalarına kadar geniş bir kullanım alanı sunar.
Laboratuvar hassasiyetini sahaya taşıyan yapısı ile yüksek frekanslı RF uygulamalarında güvenilir bir çözümdür.
Bu Model Kimler İçin Uygundur?
EMI / EMC ön uyumluluk testleri yapan mühendisler
RF modül ve anten karakterizasyonu yapan Ar-Ge ekipleri
Kablosuz haberleşme ve yüksek frekanslı sinyal takibi
Saha devreye alma ve bakım ekipleri
Üniversiteler ve ileri seviye RF eğitim laboratuvarları
Neden OWON HSA1075TG?
9 kHz – 7,5 GHz geniş frekans aralığı
Tracking Generator (TG) dahildir
1 Hz frekans çözünürlüğü
Düşük faz gürültüsü ve yüksek genlik doğruluğu
8” dokunmatik ekran + fiziksel tuş kombinasyonu
GPS destekli saha ölçümleri
USB & LAN ile veri aktarımı
Tek cihazla RF analiz + frekans cevabı ölçümü
Frekans ve Hassasiyet
–––––––––––––––––––––––––
Frekans Aralığı: 9 kHz – 7,5 GHz
Frekans Çözünürlüğü: 1 Hz
Faz Gürültüsü: –106 dBc/Hz @10 kHz offset (1 GHz)
Ortalama Gürültü Seviyesi (DANL):
9 kHz – 1 MHz: –95 dBm (tipik), < –88 dBm
1 MHz – 500 MHz: –140 dBm (tipik), < –130 dBm
500 MHz – 6 GHz: –134 dBm (tipik), < –124 dBm
6 GHz – 7,5 GHz: –129 dBm (tipik), < –119 dBm
Genlik Doğruluğu: < 0,7 dB
Bant Genişliği ve Filtreleme
–––––––––––––––––––––––––
RBW (Çözünürlük Bant Genişliği): 1 Hz – 1 MHz
VBW (Video Bant Genişliği): 10 Hz – 3 MHz
Tracking Jeneratör (TG)
–––––––––––––––––––––––––
Frekans Aralığı: 100 kHz – 7,5 GHz
Durum: Dahili (cihazla birlikte)
Tracking jeneratör ile kablo kaybı, filtre karakteristiği ve RF yol analizleri ek ekipman gerektirmeden yapılabilir.
Ekran ve Kullanıcı Deneyimi
–––––––––––––––––––––––––
Ekran: 8 inç TFT dokunmatik
Arayüz: Dokunmatik + fiziksel tuş kombinasyonu
Görünürlük: Geniş görüş açısı, parlak ekran
Gelişmiş Fonksiyonlar
–––––––––––––––––––––––––
EMC test modu (opsiyonel)
EMC test yazılımı (opsiyonel)
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Pil Türü: Şarj edilebilir Li-ion
Çalışma Süresi: 4 – 6 saat
Boyutlar: 265 × 190 × 58 mm
Ağırlık: ≈ 2,5 kg

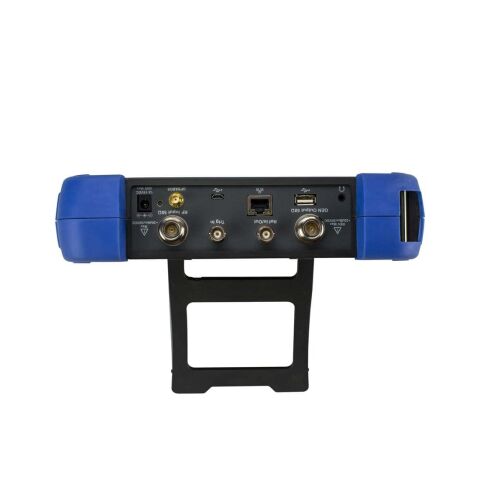

İletişim ve Bağlantılar
–––––––––––––––––––––––––
USB Host
USB Device
LAN (Ethernet)
GPS Alıcısı: Dahili

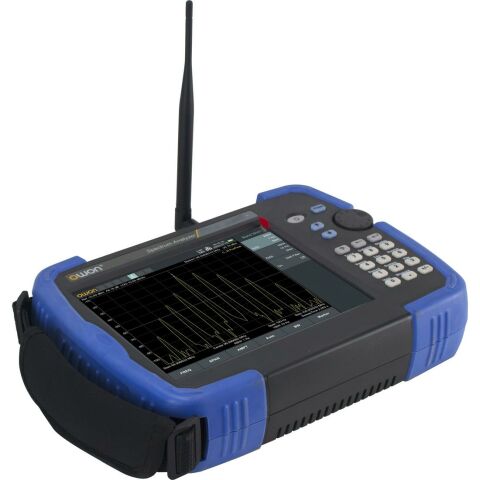

Harici GPS Anteni: Desteklenir
Kullanım Alanları
–––––––––––––––––––––––––
EMI / EMC ön uyumluluk testleri
RF modül ve anten karakterizasyonu
Kablosuz haberleşme sinyal takibi
Saha çalışmaları ve devreye alma uygulamaları
Kutu İçeriği
–––––––––––––––––––––––––
OWON HSA1075TG Spektrum Analizör
Güç adaptörü
USB kablolar
GPS anteni
Stand ayağı
Hızlı başlangıç kılavuzu
Opsiyonel : EMC test kiti
OWON HSA1075TG El Tipi Spektrum Analizör – 9 kHz–7,5 GHz | Tracking Generator Dahil
CMsense Teknik Yaklaşımı
OWON HSA1075TG, 7,5 GHz seviyesinde taşınabilir RF analiz ihtiyacı olan kullanıcılar için CMsense tarafından önerilmektedir.
CMsense bu ürünle birlikte:
uygulamaya uygun doğru ölçüm senaryosu seçimi,
tracking jeneratörlü RF yol ölçümleri için teknik yönlendirme,
EMI ön test kapsamı danışmanlığı,
satış sonrası teknik destek
sağlar.
