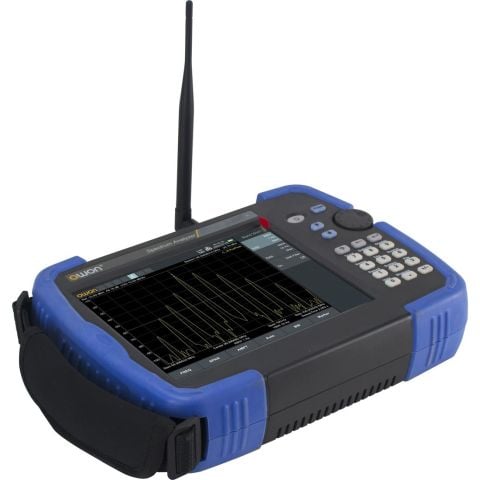

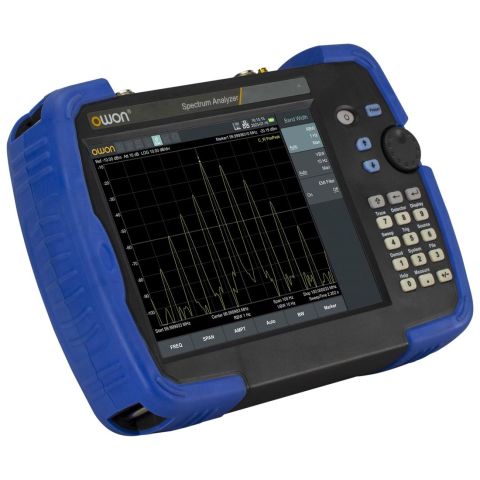

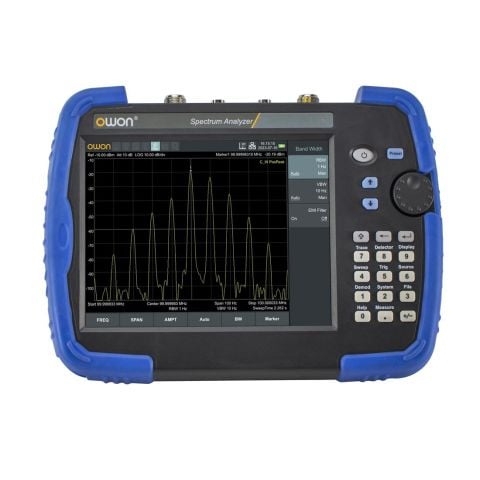

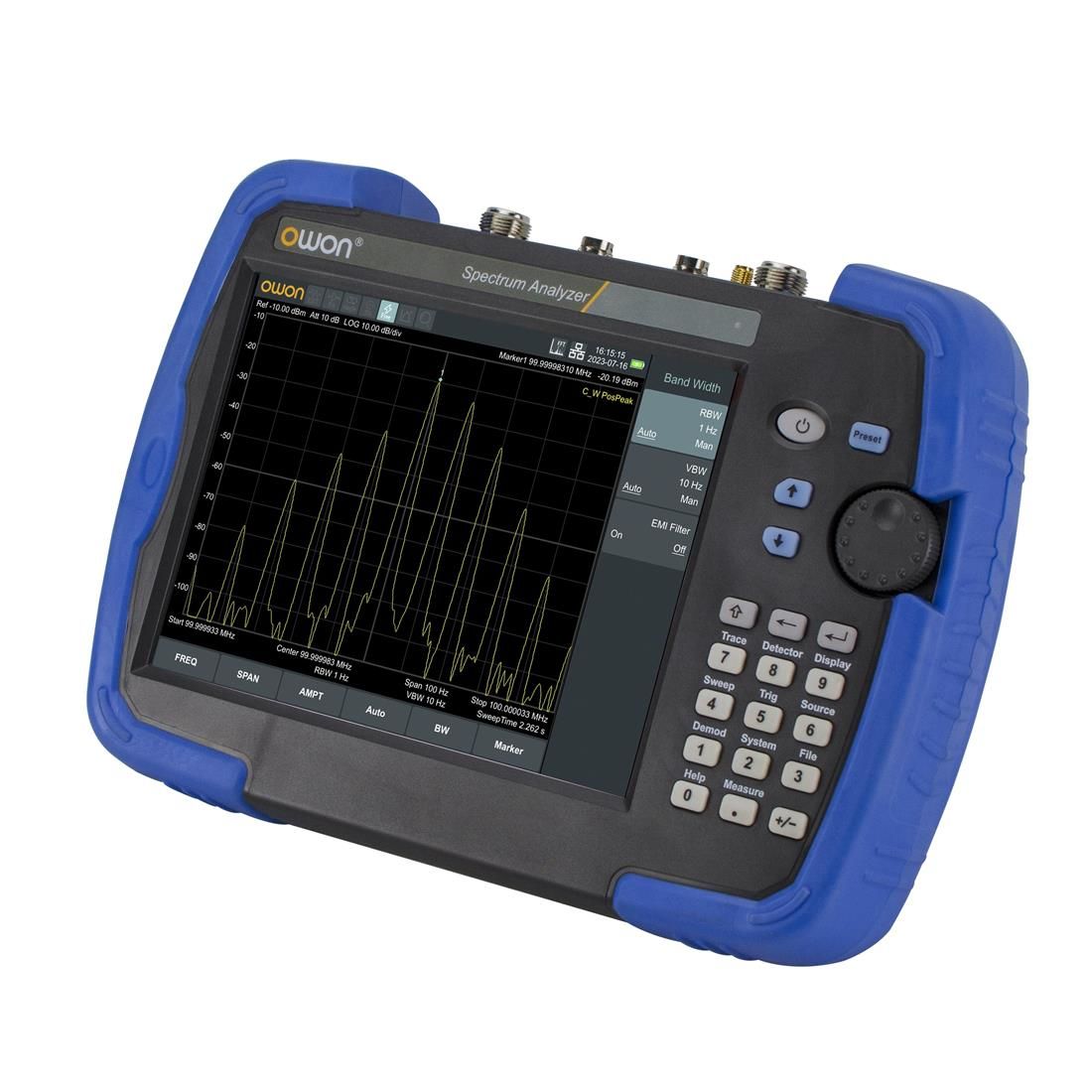

Owon HSA1075 El Tipi Spektrum Analizör 9 kHz-7,5GHz
Owon HSA1075 El Tipi Spektrum Analizör 9 kHz-7,5GHz
Owon HSA1075, geniş frekans kapsama alanı, dokunmatik ekranı ve taşınabilir yapısıyla RF sistem testleri, sinyal takibi ve EMI ön uyum testlerinde yüksek performans sunar. Tracking jeneratör ve EMI test kiti gibi fonksiyonlar opsiyonel olarak genişletilebilir.
Owon HSA1075 El Tipi Spektrum Analizör 9 kHz-7,5GHz
Frekans ve Hassasiyet
Frekans Aralığı: 9 kHz - 7,5 GHz
Frekans Çözünürlüğü: 1 Hz
Faz Gürültüsü: -106 dBc/Hz @ 10 kHz offset (fc = 1 GHz)
Ortalama Gürültü Seviyesi (DANL):
9 kHz - 1 MHz: -95 dBm (Tipik), <-88 dBm
1 MHz - 500 MHz: -140 dBm (Tipik), <-130 dBm
500 MHz - 6 GHz: -134 dBm (Tipik), <-124 dBm
6 GHz - 7,5 GHz: -129 dBm (Tipik), <-119 dBm
Genlik Doğruluğu: < 0,7 dB
Owon HSA1075 El Tipi Spektrum Analizör 9 kHz-7,5GHz
Bant Genişliği ve Filtreleme
Çözünürlük Bant Genişliği (RBW): 1 Hz - 1 MHz
Video Bant Genişliği (VBW): 10 Hz - 3 MHz
Owon HSA1075 El Tipi Spektrum Analizör 9 kHz-7,5GHz
Tracking Jeneratör
Frekans Aralığı: 100 kHz - 7,5 GHz
Durum: Opsiyonel (cihazla birlikte gelmez)
Ekran ve Kullanıcı Deneyimi
Ekran: 8 inç TFT dokunmatik ekran
Görüş Açısı: Geniş ve parlak ekran
Arayüz: Dokunmatik kontrol ve fiziksel tuşlar
EMI Test Modu: Opsiyonel EMI ön uyum test kiti ile desteklenir
Owon HSA1075 El Tipi Spektrum Analizör 9 kHz-7,5GHz
Güç ve Fiziksel Özellikler
Pil Türü: Şarj edilebilir Li-ion
Çalışma Süresi: 4 - 6 saat
Boyutlar: 265 mm (G) × 190 mm (Y) × 58 mm (D)
Ağırlık: Yaklaşık 2,5 kg

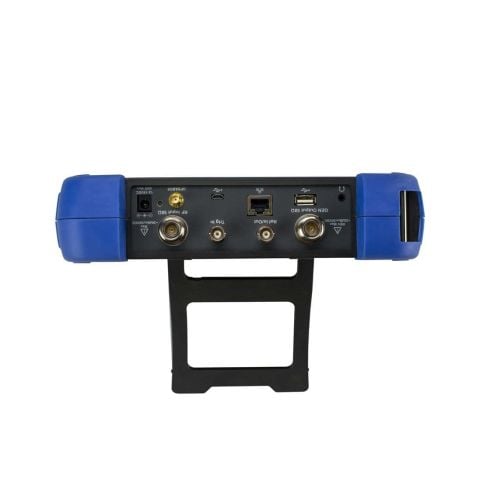

İletişim ve Bağlantılar
Portlar: USB Host, USB Device, LAN
GPS Alıcısı: Dahili
Harici GPS Anteni Desteği: Mevcut
Kullanım Alanları
EMI/EMC ön uyum testleri(opsiyonel)
RF modül ve anten tasarımı
Kablosuz iletişim sistemleri
Saha devreye alma ve sinyal analizi
Kutu İçeriği
Owon HSA1075 Spektrum Analizör
Güç adaptörü
USB kablolar
GPS anteni
Stand ayağı
Hızlı başlangıç kılavuzu
Opsiyonel : EMC test kiti
Yararlı Kaynaklar:
Owon HSA1075 El Tipi Spektrum Analizör 9 kHz-7,5GHz Teknik Doküman tıklayınız
