OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil
OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil
CMsense Teknik Seçimi
OWON HSA1036TG, taşınabilir form faktörü, dahili tracking jeneratörü ve yüksek hassasiyeti ile EMI/EMC ön testlerinden RF saha analizlerine kadar uzanan uygulamalar için CMsense tarafından konumlandırılmıştır.
Fiyatlandırma Bilgisi
Bu ürün, opsiyonlar ve proje kapsamına göre fiyatlandırılmaktadır.
Güncel fiyat ve uygun yapılandırma için lütfen teklif isteyiniz.

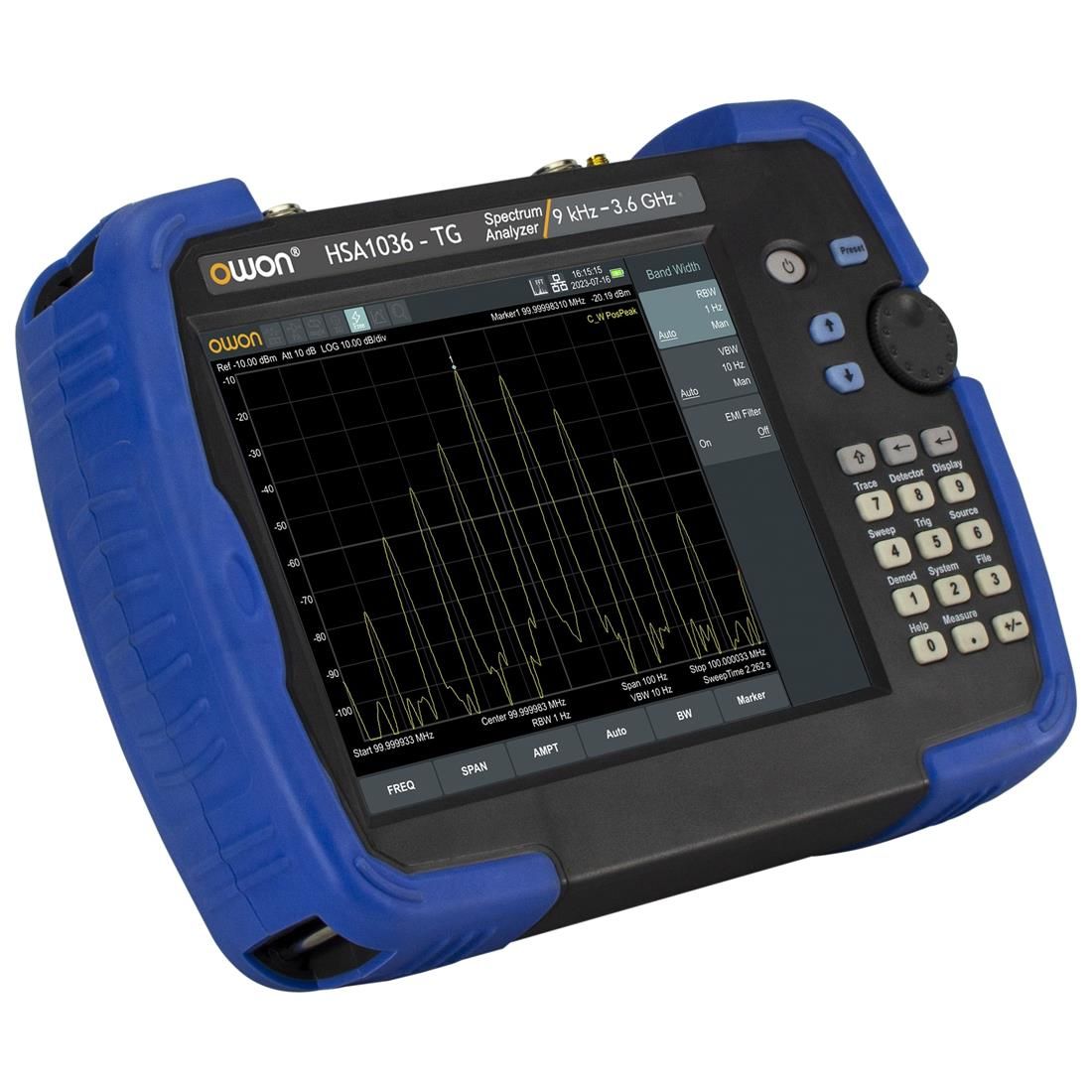

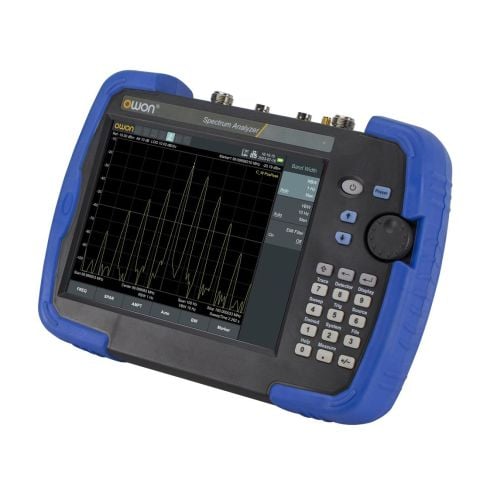

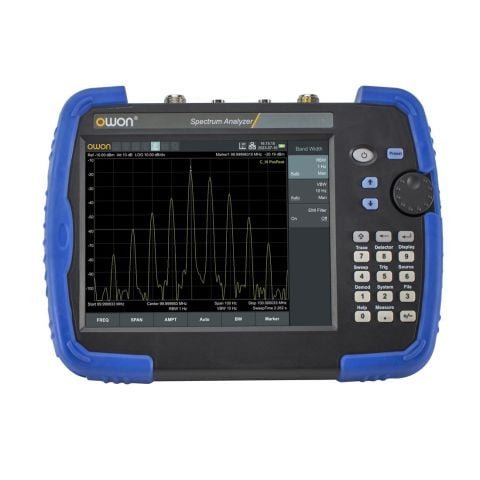

OWON HSA1036TG, 9 kHz – 3,6 GHz frekans aralığında çalışan, el tipi profesyonel spektrum analizörüdür.
Dahili tracking jeneratörü, dokunmatik ekranı ve GPS destekli saha özellikleriyle hem laboratuvar hem de saha kullanımı için güçlü ve kompakt bir çözümdür.
EMI ön testleri, RF modül/anten analizleri ve kablosuz sinyal izleme uygulamalarında taşınabilirlikten ödün vermeden ölçüm doğruluğu sunar.
OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil
Bu Model Kimler İçin Uygundur?
EMI / EMC ön uyumluluk testleri yapan mühendisler
RF modül ve anten tasarımı yapan Ar-Ge ekipleri
Kablosuz haberleşme ve sinyal izleme uygulamaları
Saha devreye alma ve bakım ekipleri
Üniversiteler ve uygulamalı RF eğitim laboratuvarları
OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil
Neden OWON HSA1036TG?
9 kHz – 3,6 GHz geniş frekans aralığı
Tracking Generator (TG) dahildir
1 Hz frekans çözünürlüğü
Düşük faz gürültüsü ile kararlı ölçümler
8” dokunmatik ekran + fiziksel tuşlar
GPS destekli saha ölçümleri
USB & LAN üzerinden veri aktarımı
Taşınabilir, tek parça profesyonel RF çözümü
OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil
Frekans ve Hassasiyet
–––––––––––––––––––––––––
Frekans Aralığı: 9 kHz – 3,6 GHz
Frekans Çözünürlüğü: 1 Hz
Faz Gürültüsü: –106 dBc/Hz @10 kHz offset (1 GHz)
Ortalama Gürültü Seviyesi (DANL):
9 kHz – 1 MHz: –95 dBm (tipik), < –88 dBm
1 MHz – 500 MHz: –140 dBm (tipik), < –130 dBm
500 MHz – 3,6 GHz: –138 dBm (tipik), < –128 dBm
Genlik Doğruluğu: < 0,7 dB
OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil
Bant Genişliği ve Filtreleme
–––––––––––––––––––––––––
RBW (Çözünürlük Bant Genişliği): 1 Hz – 1 MHz
VBW (Video Bant Genişliği): 10 Hz – 3 MHz
OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil
Tracking Jeneratör (TG)
–––––––––––––––––––––––––
Frekans Aralığı: 100 kHz – 3,6 GHz
Durum: Dahili (cihazla birlikte)
TG fonksiyonu ile kablo kaybı, filtre karakteristiği ve RF yol analizleri sahada ek ekipman gerektirmeden yapılabilir.
OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil
Ekran ve Kullanıcı Deneyimi
–––––––––––––––––––––––––
Ekran: 8 inç TFT dokunmatik
Kontrol: Dokunmatik + fiziksel tuşlar
Görünürlük: Geniş görüş açısı, parlak ekran
OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil
Gelişmiş Fonksiyonlar
–––––––––––––––––––––––––
EMC Test Modu Opsiyonu
EMC Test Yazılım Opsiyonu
OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Pil Türü: Şarj edilebilir Li-ion
Çalışma Süresi: 4 – 6 saat
Boyutlar: 265 × 190 × 58 mm
Ağırlık: ≈ 2,5 kg
OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil

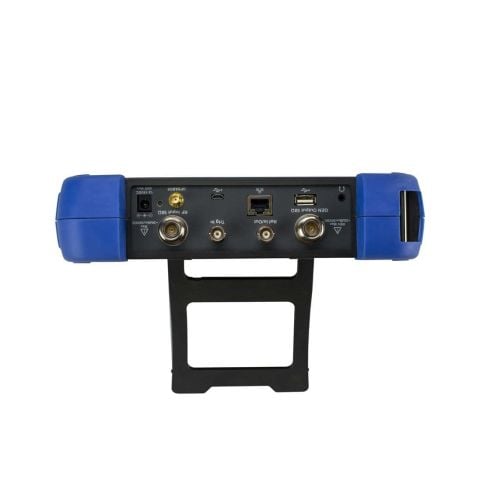

İletişim ve Bağlantılar
–––––––––––––––––––––––––
USB Host
USB Device
LAN (Ethernet)

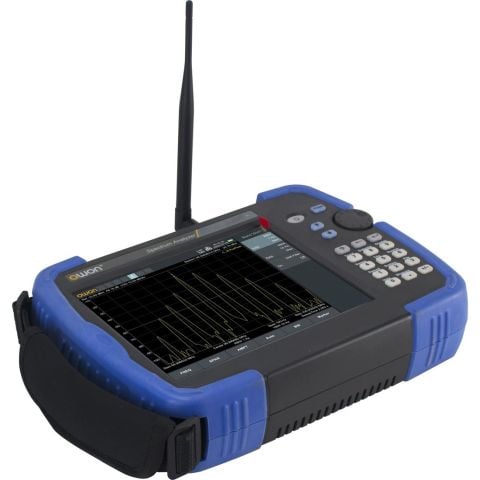

GPS Alıcısı: Dahili
Harici GPS Anteni: Desteklenir
OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil
Kullanım Alanları
–––––––––––––––––––––––––
EMI / EMC ön uyumluluk testleri
RF modül ve anten tasarımı
Kablosuz haberleşme ve sinyal izleme
Saha devreye alma ve bakım uygulamaları
OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil
Kutu İçeriği
–––––––––––––––––––––––––
OWON HSA1036TG Spektrum Analizör
Güç adaptörü
USB kablolar
GPS anteni
Stand ayağı
Hızlı başlangıç kılavuzu
Opsiyonel : EMC test kiti
OWON HSA1036TG El Tipi Spektrum Analizör – 9 kHz–3,6 GHz | Tracking Generator Dahil
CMsense Teknik Yaklaşımı
OWON HSA1036TG, taşınabilir spektrum analizörü + tracking jeneratörü ihtiyacını tek cihazda karşılamak isteyen kullanıcılar için CMsense tarafından önerilmektedir.
CMsense bu üründe:
saha ve laboratuvar kullanımına göre doğru konfigürasyon yönlendirmesi,
EMI ön test senaryosu danışmanlığı,
tracking jeneratörlü ölçüm uygulama desteği,
satış sonrası teknik destek
sağlar.
Yararlı Kaynaklar:
Owon HSA1036TG El Tipi Spektrum Analizör 9 kHz-3,6GHz Teknik Doküman tıklayınız
