OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz
CMsense Teknik Seçimi
Bu ürün, saha ortamında RF spektrumunun hızlı ve taşınabilir şekilde analiz edilmesi gereken uygulamalar için tercih edilmiştir. EMI ön test çalışmaları, RF modül doğrulama ve sistem devreye alma süreçleri dikkate alınarak teknik olarak değerlendirilmiştir.
Fiyatlandırma Bilgisi
Bu ürün, uygulamaya ve teslim koşullarına göre fiyatlandırılmaktadır.
En uygun fiyat ve teknik doğrulama için lütfen teklif isteyiniz.
OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz
Teknik ve Uygulama Odaklı Giriş

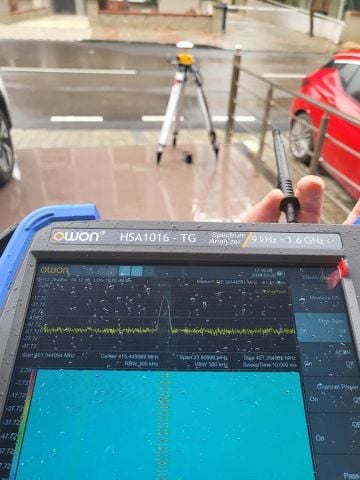

OWON HSA1016TG, 9 kHz ile 1.6 GHz arasındaki frekans aralığında çalışan, dahili tracking jeneratör ve GPS alıcısına sahip taşınabilir bir spektrum analizördür. Kompakt yapısı ve dokunmatik ekranlı arayüzü sayesinde saha çalışmalarında RF sinyallerinin hızlı şekilde izlenmesi, ölçülmesi ve konum bilgisiyle birlikte kaydedilmesi mümkündür. EMI ön test uygulamaları ve kablosuz sistem doğrulama süreçlerinde doğrudan kullanılabilir.
OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz
Bu Model Kimler İçin Uygundur?
Bu cihaz, saha ortamında RF spektrum analizi yapan mühendisler, EMI/EMC ön uyum testleri gerçekleştiren ekipler ve kablosuz sistemlerin devreye alma süreçlerinde çalışan teknik personel için uygundur. RF modül geliştirme, anten ve telsiz sistemlerinin doğrulanması gibi taşınabilirlik gerektiren uygulamalar için anlamlı bir çözümdür.
Sabit laboratuvar ortamında yüksek dinamik aralık ve ileri seviye EMC sertifikasyon testleri yapan kullanıcılar için bu model yetersiz olabilir.
OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz
Neden Bu Model?
Klasik masaüstü spektrum analizörleri saha kullanımına uygun değildir. Bu model el tipi form faktörü ile mobil çalışmalara uygundur.
Birçok taşınabilir analizörde tracking jeneratör bulunmaz. Bu modelde tracking jeneratör dahili olarak sunulur.
Saha ölçümlerinde konum bilgisi çoğu cihazda ayrı ekipman gerektirir. Bu modelde GPS alıcısı entegre edilmiştir.
EMI ön test çalışmaları için ek yazılım gereksinimi vardır. Bu model EMI test modu ve yazılım opsiyonu ile desteklenebilir.
OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz
Teknik Özellikler
Frekans Aralığı: 9 kHz – 1.6 GHz
Frekans Çözünürlüğü: 1 Hz
Görüntülenen Ortalama Gürültü Seviyesi (DANL): –160 dBm
Faz Gürültüsü: –106 dBc/Hz @ 10 kHz offset (fc = 1 GHz)
Genlik Doğruluğu: < 0.7 dB
OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz
Ek Ölçüm ve Analiz Özellikleri
Çözünürlük bant genişliği (RBW): 1 Hz – 1 MHz
Video bant genişliği (VBW): 10 Hz – 3 MHz
Marker ve pik analizi
Spektrum tarama fonksiyonları
OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz
Dahili Fonksiyonlar
Dahili tracking jeneratör
Tracking jeneratör frekans aralığı: 100 kHz – 1.6 GHz
Tracking jeneratör çıkış gücü: –40 dBm – 0 dBm
EMI test modu ve EMC yazılım desteği opsiyonel
OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz

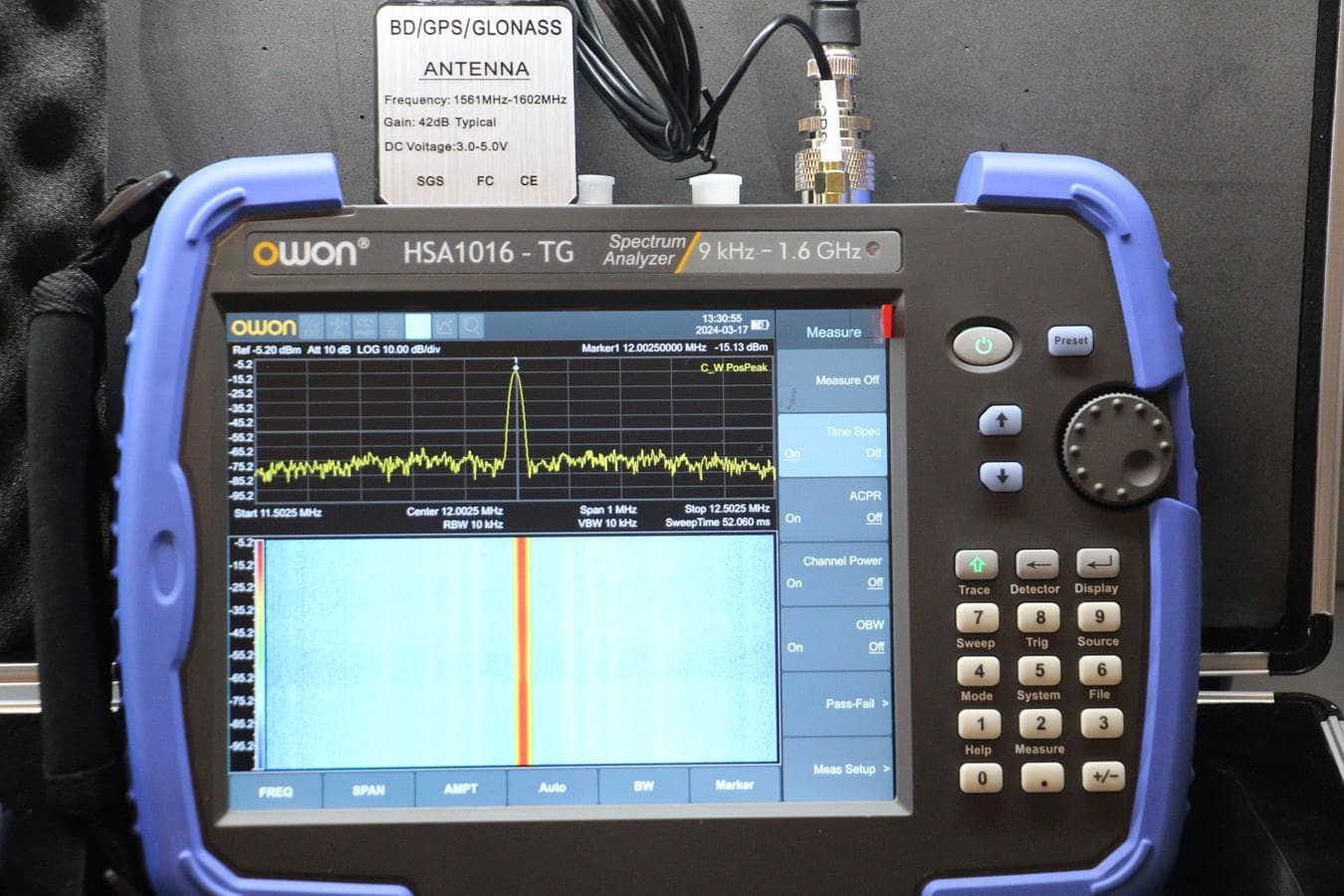

Görsel ve Ekran Özellikleri
8 inç IPS dokunmatik ekran
Geniş görüş açısı ve yüksek kontrast
Dokunmatik ekran ve fiziksel tuş kombinasyonu
OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz
Depolama ve Yazılım
EMI test yazılımı desteği opsiyonel
Ölçüm verilerinin dijital olarak kaydedilmesi
OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz
Güç ve Fiziksel Özellikler
Şarj edilebilir Li-ion batarya
Çalışma süresi: 4 – 6 saat
Boyutlar: 290 mm × 190 mm × 80 mm
Ağırlık: Yaklaşık 2.5 kg
OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz

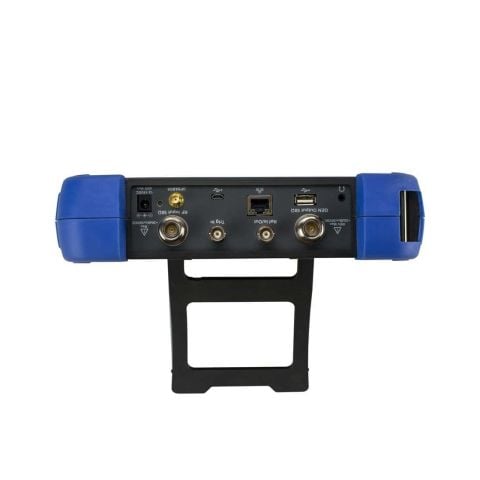

İletişim ve Bağlantılar
USB bağlantı arayüzü
LAN portu
Dahili GPS alıcısı
Harici anten bağlantı desteği
OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz
Kullanım Alanları
EMI ve EMC ön uyum testleri
RF modül geliştirme ve doğrulama
Telsiz, anten ve kablosuz cihaz testleri
Saha çalışmaları ve sistem devreye alma uygulamaları
OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz

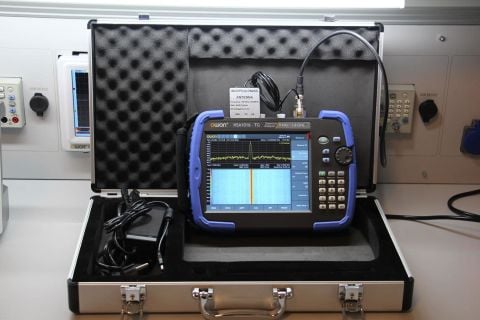

Kutu İçeriği
OWON HSA1016TG El Tipi Spektrum Analizör
Dahili tracking jeneratör modülü
GPS anteni
Güç adaptörü
USB bağlantı kablosu
Taşıma çantası
Kullanım dokümantasyonu
OWON HSA1016TG El Tipi Spektrum Analizör – 9 kHz – 1.6 GHz
CMsense Teknik Yaklaşımı
Bu ürün, saha ortamında taşınabilir spektrum analizi ve tracking jeneratör ihtiyacını tek cihazda karşılayabilmesi nedeniyle CMsense tarafından tercih edilmiştir. RF ve EMI ön test uygulamalarında sahada doğrulanmış olup, ölçüm doğrulama ve uygulama danışmanlığı CMsense tarafından sağlanmaktadır.
CMsense, bu ürünü yalnızca tedarik eden değil, doğru ölçüm senaryosunu tanımlayan teknik çözüm ortağıdır.
