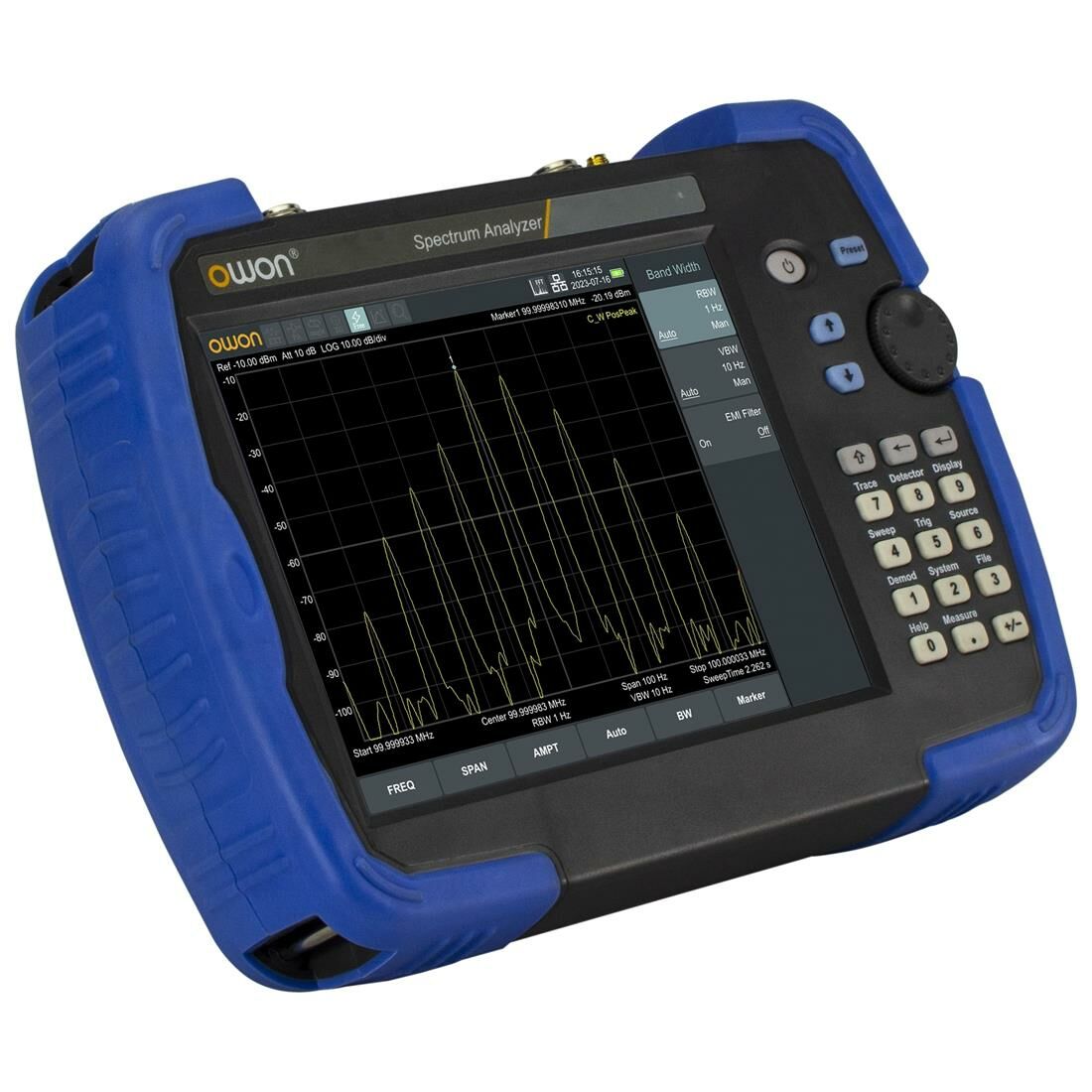

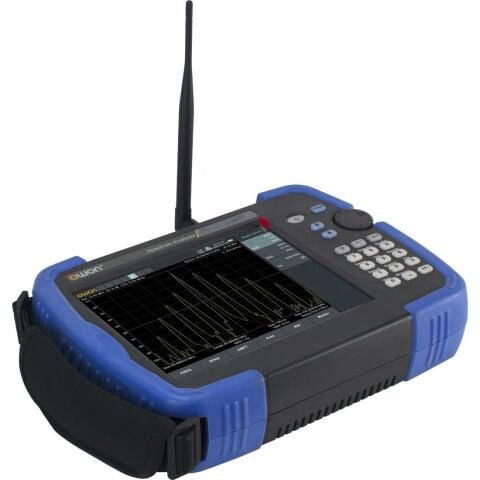

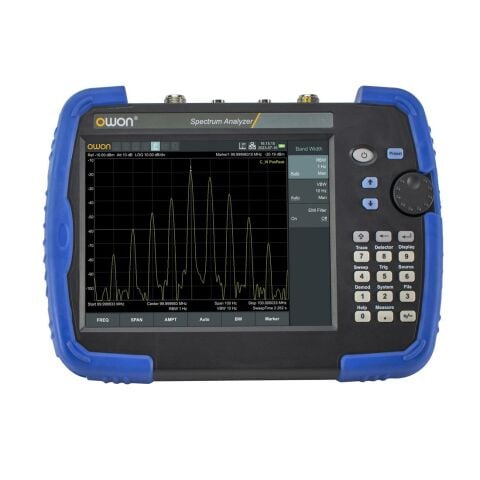

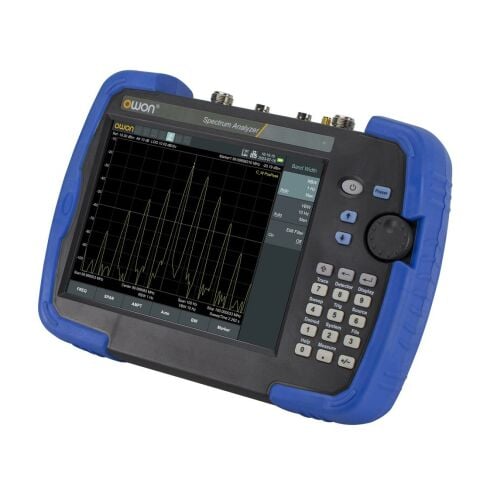

Owon HSA1036 El Tipi Spektrum Analizör 9 kHz-3,6GHz
Owon HSA1036 El Tipi Spektrum Analizör 9 kHz-3,6GHz
Ürün Tanıtımı
Owon HSA1036, 3,6 GHz'e kadar geniş frekans aralığı, düşük faz gürültüsü ve -160 dBm DANL hassasiyetiyle profesyonel RF analiz ihtiyaçlarını karşılamak üzere geliştirilmiştir. Dokunmatik ekranı ve kompakt tasarımı sayesinde saha testlerinde kullanım kolaylığı sunar. EMI ön test ve GPS modülü gibi opsiyonel aksesuarlarla esnek çözümler sağlar.
Owon HSA1036 El Tipi Spektrum Analizör 9 kHz-3,6GHz
Kullanım Alanları
RF devreleri ve anten testleri
Kablosuz iletişim sistemleri
EMI/EMC ön uyum testleri
Saha bazlı sinyal ölçümleri
Eğitim ve Ar-Ge çalışmaları
Üstün Özellikler
Frekans Aralığı: 9 kHz - 3,6 GHz
Görüntülenen Ortalama Gürültü Seviyesi (DANL): -160 dBm
Faz Gürültüsü: -106 dBc/Hz @ 1GHz ve 10 kHz offset
Toplam Genlik Hassasiyeti: <0,7 dB
RBW: 1 Hz minimum çözünürlük bant genişliği
8 inç IPS dokunmatik ekran
Li-ion batarya ile 4-6 saat çalışma süresi
Standart GPS alıcısı
Opsiyonel Tracking Jeneratör (3,6 GHz'e kadar)
Opsiyonel EMI Ön Uyum Test Kiti
Owon HSA1036 El Tipi Spektrum Analizör 9 kHz-3,6GHz
Teknik Özellikler
Model: HSA1036
Frekans Aralığı: 9 kHz - 3,6 GHz
Frekans Çözünürlüğü: 1 Hz
Faz Gürültüsü: < -106 dBc/Hz @ 10 kHz ofset
RBW: 1 Hz - 1 MHz
VBW: 10 Hz - 3 MHz
DANL (Preamp OFF):
9 kHz - 1 MHz: -95 dBm (Tipik), <-88 dBm
1 MHz - 500 MHz: -140 dBm (Tipik), <-130 dBm
500 MHz - 3,6 GHz: -138 dBm (Tipik), <-128 dBm
Owon HSA1036 El Tipi Spektrum Analizör 9 kHz-3,6GHz
Bağlantılar ve Arayüz
USB Host
USB Device
LAN bağlantı noktası
Owon HSA1036 El Tipi Spektrum Analizör 9 kHz-3,6GHz
Ekran ve Fiziksel Özellikler
Ekran: 8 inç TFT dokunmatik
Boyutlar: 265 mm × 190 mm × 58 mm
Ağırlık: Yaklaşık 2,5 kg
Owon HSA1036 El Tipi Spektrum Analizör 9 kHz-3,6GHz
Kutu İçeriği
Güç kablosu
Hızlı başlangıç kılavuzu
Adaptör
GPS anteni
Stand ayağı
Opsiyonel EMC test kiti
