OWON HPC71B Proses Sinyal Jeneratör Giriş Seviyesi – Loop & Sinyal Üretimi

OWON HPC71B Proses Sinyal Jeneratör Giriş Seviyesi – Loop & Sinyal Üretimi

OWON HPC71B; saha ve bakım uygulamalarında gerilim, akım ve termokupl sinyallerinin hem üretilmesi hem de ölçülmesi için tasarlanmış kompakt bir proses sinyal jeneratörüdür.
%0.2 temel doğruluk, entegre 24V loop beslemesi ve manuel adımlı (step) sinyal üretim fonksiyonları sayesinde transmitter testleri, devreye alma ve bakım işlemlerinde güvenilir bir çözüm sunar.
Tek elle kullanıma uygun ergonomik yapısı ile dar saha ortamlarında pratik ve hızlı kullanım sağlar.

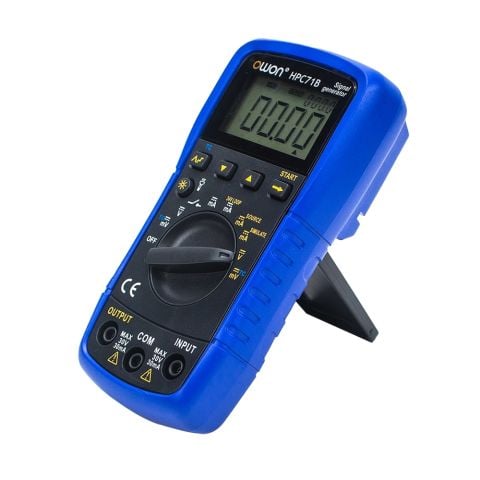

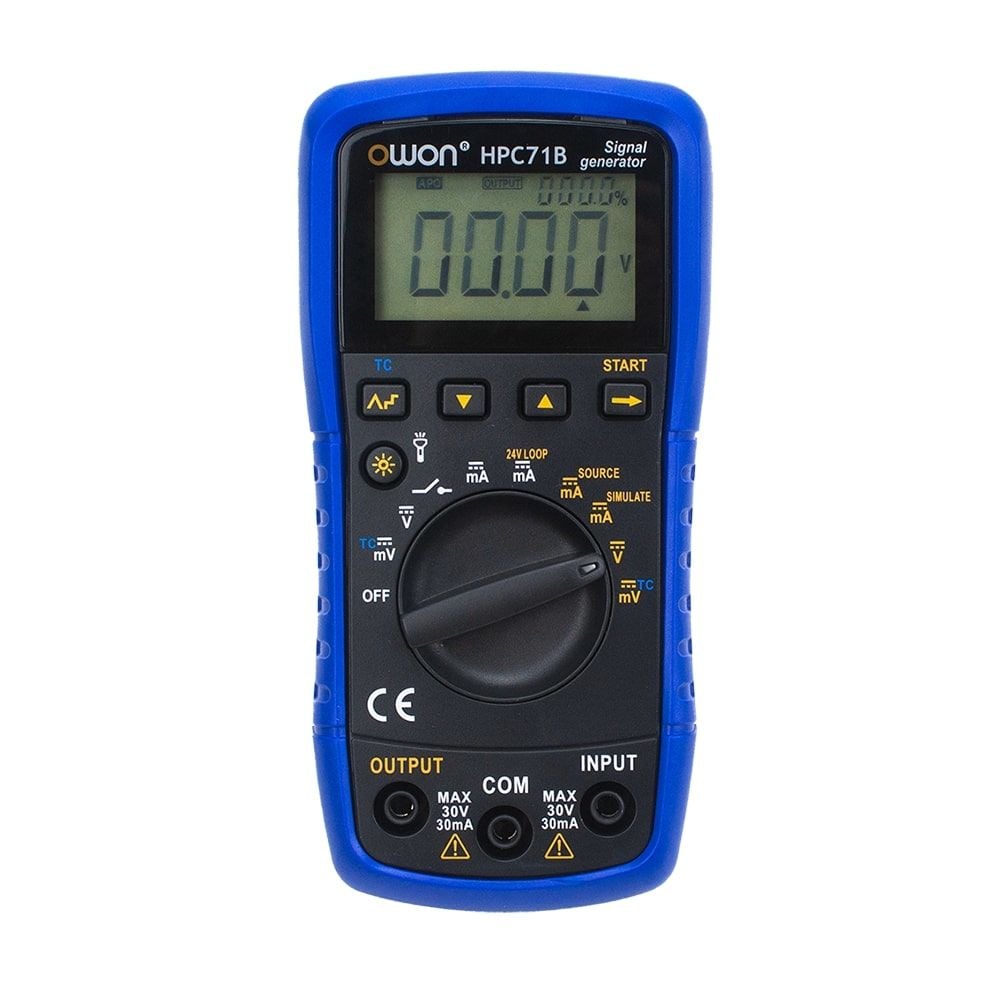

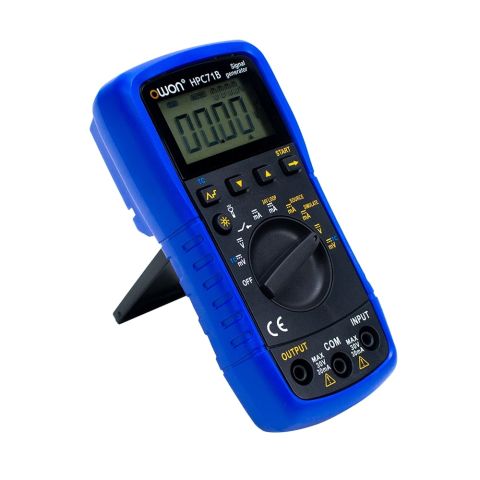

OWON HPC71B Proses Sinyal Jeneratör

Kaynak (Source) Özellikleri

–––––––––––––––––––––––––

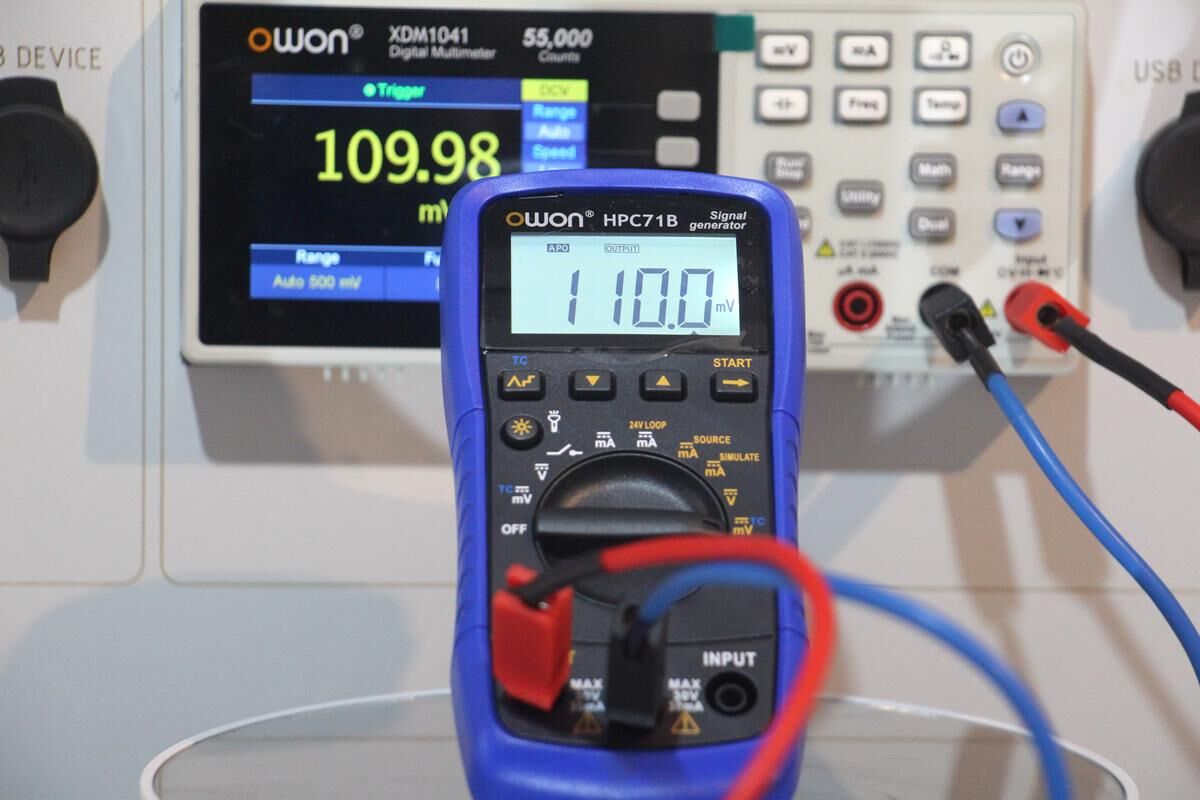

DC Milivolt Çıkışı: 0 ~ 110 mV, ±(0.2%+4), çözünürlük 100 µV
DC Voltaj Çıkışı: 0 ~ 10 V, ±(0.2%+4), çözünürlük 10 mV
DC Akım Çıkışı: 0 ~ 22 mA, ±(0.2%+4), çözünürlük 0.01 mA
Akım Sink (Çekme): 0 ~ 22 mA, ±(0.2%+4), çözünürlük 0.01 mA
Harici Besleme Girişi: 5 ~ 28 V
Termokupl Çıkışı:
R / S / K / E / J / T / B / N, ±(0.2%+4), 1 °C çözünürlük

OWON HPC71B Proses Sinyal Jeneratör Giriş Seviyesi – Loop & Sinyal Üretimi

Ölçüm (Measure) Özellikleri

–––––––––––––––––––––––––
DC Milivolt Ölçümü: –10 ~ 110 mV, ±(0.2%+4), çözünürlük 100 µV
DC Voltaj Ölçümü: –5 ~ 30 V, ±(0.2%+4), çözünürlük 10 mV
DC Akım Ölçümü: 0 ~ 22 mA, ±(0.2%+4), çözünürlük 0.01 mA
Loop Beslemesi: 24 V (±%10 tolerans), maksimum 25 mA
Termokupl Ölçümü:
R / S / K / E / J / T / B / N, ±(0.2%+4), 1 °C çözünürlük

OWON HPC71B Proses Sinyal Jeneratör Giriş Seviyesi – Loop & Sinyal Üretimi

Fonksiyonlar

–––––––––––––––––––––––––
Temel Doğruluk: Ölçüm ve çıkış fonksiyonlarında %0.2
Manuel Step Çıkışı: Gerilim, akım ve sıcaklık değerleri için adımlı sinyal üretimi
Termokupl Soğuk Uç Kompanzasyonu: Manuel / Otomatik
24V Loop Beslemesi: Saha tipi transmitter testleri için entegre

OWON HPC71B Proses Sinyal Jeneratör Giriş Seviyesi – Loop & Sinyal Üretimi

Güç ve Fiziksel Özellikler

–––––––––––––––––––––––––
Ekran: LCD ekran
Aydınlatma: Dahili LED el feneri
Çalışma Süresi: 4 saatten fazla sürekli kullanım

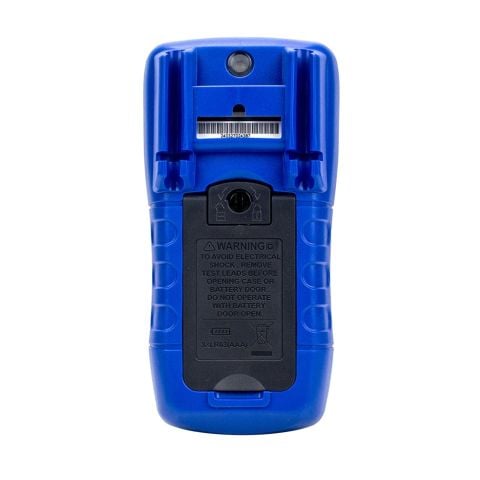

Besleme: 3 × AAA pil
Tasarım: Tek elle kullanım için kompakt ve hafif yapı

OWON HPC71B Proses Sinyal Jeneratör Giriş Seviyesi – Loop & Sinyal Üretimi

Kullanım Alanları

–––––––––––––––––––––––––
4–20 mA loop testleri ve sinyal simülasyonu
Proses transmitter devreye alma ve kontrol işlemleri
Termokupl sensör testleri ve saha doğrulama uygulamaları
Endüstriyel bakım, arıza tespiti ve saha ölçümleri

OWON HPC71B Proses Sinyal Jeneratör Giriş Seviyesi – Loop & Sinyal Üretimi

Kutu İçeriği

–––––––––––––––––––––––––
Multimetre test probları
Timsah klips (alligator clip)
Taşıma çantası (soft bag)
Kullanım kılavuzu
