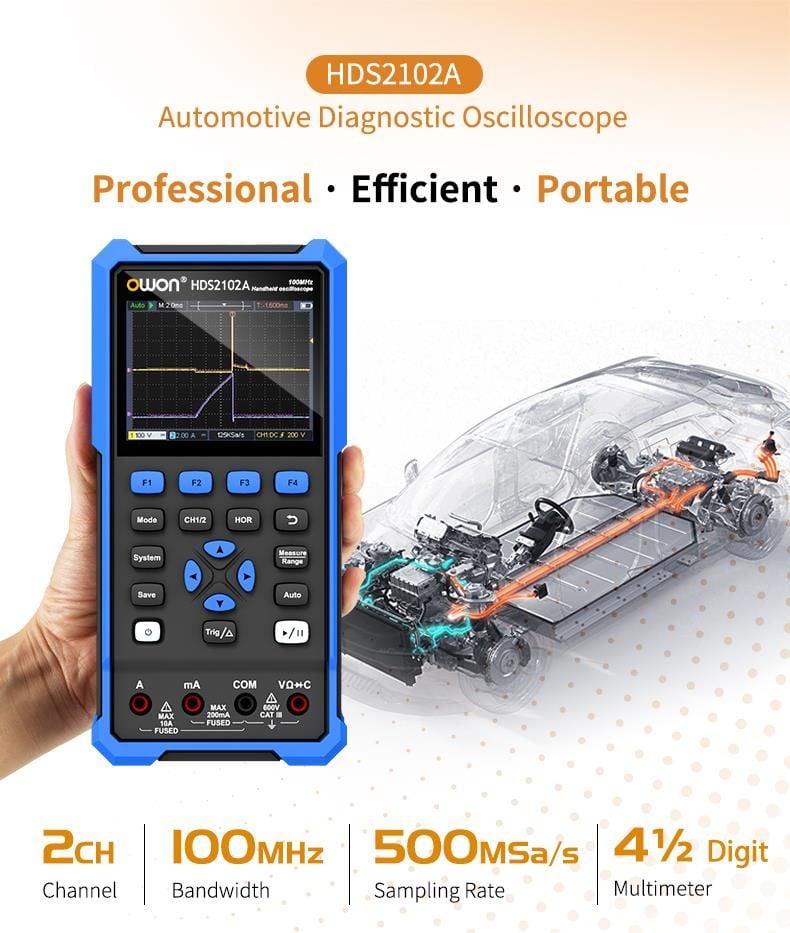

OWON HDS2102A, osiloskop, multimetre ve otomotiv teşhis sistemlerini tek bir cihazda birleştiren profesyonel bir tanı aracıdır. 100 MHz bant genişliği, 500 MSa/s örnekleme hızı, 4½ basamak (20.000 count) multimetre, dahili otomotiv dalga formu kütüphanesi ve geniş sensör/ateşleme teşhis fonksiyonları ile servisler, oto elektrik ustaları, AR-GE mühendisleri ve eğitim kurumları için kapsamlı bir çözüm sunar.
3.5” yüksek çözünürlüklü ekranı, düşük güç tüketen yapısı ve Type-C üzerinden powerbank desteğiyle mobil kullanım için idealdir.

OWON HDS2102A – Otomotiv Teşhis Özellikli Taşınabilir Osiloskop

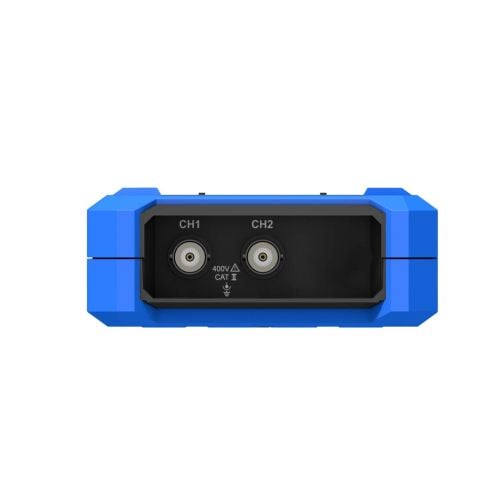

Teknik Özellikler (Osiloskop)

–––––––––––––––––––––––––

Bant Genişliği: 100 MHz
Kanal Sayısı: 2 kanal
Örnekleme Hızı: 500 MSa/s gerçek zamanlı
Kayıt Uzunluğu: 8 kpts
Ekran: 3.5" yüksek çözünürlüklü LCD
Dalga Formu Yenileme Hızı: 10.000 wfms/s
Dikey Çözünürlük: 8 bit
Giriş Kapasitörü: 1 MΩ ±2% paralel 16 pF ±10 pF
Maksimum Giriş Gerilimi: 400 V (DC+AC, PK-PK, 10:1 prob ile)
Giriş Birleşimi: DC / AC / GND
Bant Genişliği Sınırı: 20 MHz (typ.)
Zaman Tabanı: 5 ns/div – 1000 s/div (1-2-5 adımları)
Dikey Hassasiyet: 10 mV/div – 10 V/div
Prob Katsayıları: 1X / 10X / 100X / 1000X / 10000X
Toplama Modları: Normal, Peak detect
Tetikleme Tipi: Edge
Tetik Modları: Auto, Normal, Single
Kenar Ölçümü: ΔV, ΔT, ΔT & ΔV
Otomatik Ölçümler: Frekans, Periyot, Amplitüd, Max, Min, Mean, Pk-Pk
Bağlantı: USB Type-C

OWON HDS2102A – Otomotiv Teşhis Özellikli Taşınabilir Osiloskop

Görsel ve Ekran Özellikleri

–––––––––––––––––––––––––

Ekran Türü: TFT LCD
Boyut: 3.5 inç
Arayüz: Yüksek kontrastlı otomotiv amaçlı görüntüleme
Kullanım Kolaylığı: Tek elle kullanım için optimize edilmiş yapı

OWON HDS2102A – Otomotiv Teşhis Özellikli Taşınabilir Osiloskop

Depolama ve Yazılım

–––––––––––––––––––––––––

Dalga Formu Kütüphanesi: Dahili otomotiv örnek dalga formları
Kayıt Formatı: USB üzerinden veri aktarımı
Kullanıcı Fonksiyonları: Kaydetme, karşılaştırma ve arıza teşhis algoritmaları
Bağlantı: USB Type-C arayüz, powerbank ile çalışma desteği

OWON HDS2102A – Otomotiv Teşhis Özellikli Taşınabilir Osiloskop

Güç ve Fiziksel Özellikler

–––––––––––––––––––––––––

Batarya: 18650 Li-ion batarya
Çalışma Süresi: 3 – 6 saat
Şarj: Type-C güç girişi, powerbank uyumlu
Tasarım: Düşük güç tüketimli, taşınabilir kompakt yapı

OWON HDS2102A – Otomotiv Teşhis Özellikli Taşınabilir Osiloskop

İletişim ve Bağlantılar

–––––––––––––––––––––––––

USB Bağlantısı: USB Type-C
Uzaktan Kullanım: PC üzerinden veri aktarımı
Çıkış/Veri: Dalga formu kaydı ve cihaz konfigürasyon aktarımı

OWON HDS2102A – Otomotiv Teşhis Özellikli Taşınabilir Osiloskop

Multimetre Özellikleri

–––––––––––––––––––––––––

Çözünürlük: 4½ digit (20.000 count)
Test Fonksiyonları: Gerilim, akım, direnç, kapasitans, diyot, süreklilik
Diyot Test Aralığı: 0 – 2 V
Giriş Direnci: 10 MΩ
Maksimum Giriş Gerilimi:
AC: 750 V
DC: 1000 V
Maksimum Akım:
AC: 10 A
DC: 10 A

OWON HDS2102A – Otomotiv Teşhis Özellikli Taşınabilir Osiloskop

Otomotiv Teşhis Özellikleri

–––––––––––––––––––––––––

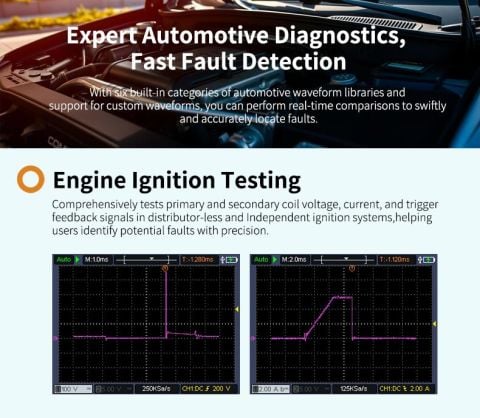

Ateşleme Sistemleri:
Birincil gerilim
Birincil akım
Birincil & ikincil karşılaştırma
Trigger & feedback analizi
Bağımsız ateşleme sistemleri
Dağıtıcısız ateşleme (DIS), negative-fired / positive-fired

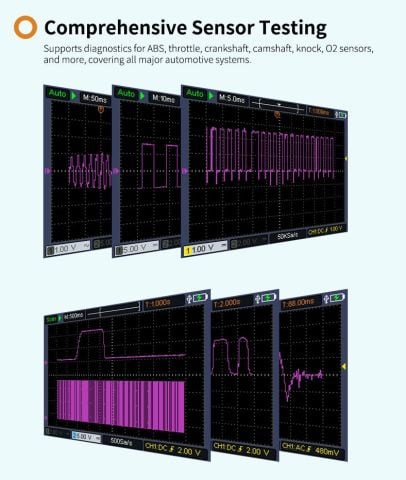

Sensör Analizi:
Gaz pedalı (analog/dijital)
Krank mili sensörü (indüktif / Hall)
Kam mili sensörü
ABS sensörleri (indüktif / Hall / reluctance)
Lambda (Zirconia / Titania)
MAP sensörü (analog/dijital, turbo dizel simülasyon)
Gaz kelebeği konumu
Knock sensörü
Soğutma suyu sıcaklığı (5V sensör)
Yol hız sensörü

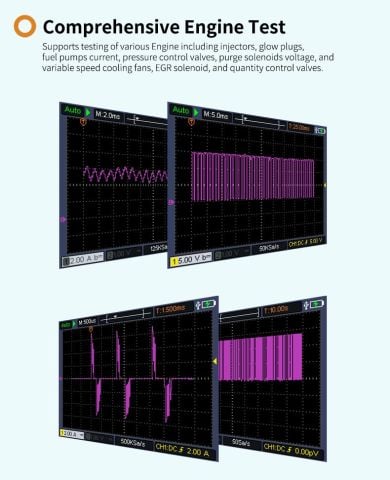

Dizel Sistem Teşhisi:
Common rail basınç kontrol valfi
Püskürtücü akım analizi (piezo / solenoid)
Kızdırma bujisi gerilim & akım
Parasitic drain current
Diesel & benzin kompresyon karşılaştırma

Yakıt/Enjeksiyon:
Multi-point enjeksiyon
Gasoline direct injection
Bosch common rail sistemleri

Şarj ve Başlatma Sistemleri:
Alternatör AC ripple analizi
12V & 24V sistemler
ECM kontrollü / kontrolsüz şarj
Marş akımı & kompresyon karşılaştırma

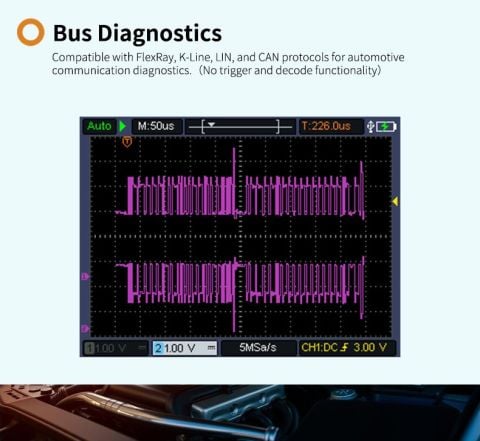

Araç Veri Hatları:
FlexRay-P
FlexRay-N
CAN
LIN
K-line

OWON HDS2102A – Otomotiv Teşhis Özellikli Taşınabilir Osiloskop

Kullanım Alanları

–––––––––––––––––––––––––

Oto Elektrik & Mekanik Servisleri
Enjeksiyon, ateşleme ve sensör teşhisleri
Motor, şanzıman, ABS/ESP sistem analizleri
Eğitim Kurumları ve Meslek Liseleri
AR-GE Laboratuvarları ve otomotiv elektroniği geliştirme
Saha kullanımı için hafif, taşınabilir test cihazı

OWON HDS2102A – Otomotiv Teşhis Özellikli Taşınabilir Osiloskop

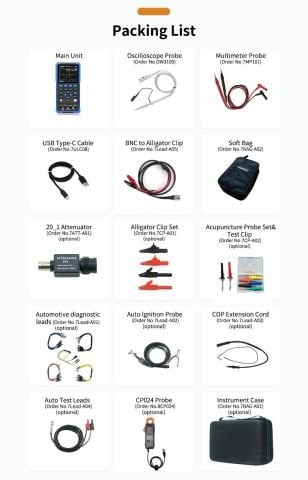

Kutu İçeriği

–––––––––––––––––––––––––

OWON HDS2102A Cihazı
Osiloskop Prob Seti
Multimetre Prob Kablosu
USB Type-C Kablo
18650 Batarya
Taşıma Çantası(softbag)
Kullanım Kılavuzu
Opsiyonel aksesuar kiti için tıklayınız
