Owon FDS1102A Android Osiloskop – 100 MHz – 2 Kanal – 10.4” Dokunmatik – 4-in-1 Test İstasyonu
Owon FDS1102A Android Osiloskop – 100 MHz – 2 Kanal – 10.4” Dokunmatik – 4-in-1 Test İstasyonu
CMsense Teknik Seçimi:
Bu ürün, akademik ve endüstriyel test uygulamaları için tercih edilmiştir.
Türkiye’de Stokta – Hızlı Teslim
Bu model CMsense Teknoloji stoklarında mevcuttur.
Proje bazlı uygulamalar için bekleme süresi olmadan hızlı teslim avantajı sunar.
Bu fiyattan son 1 ürün
Owon FDS1102A, Android tabanlı mimarisi ile tek bir gövdede dört temel ölçüm cihazını bir araya getiren çok fonksiyonlu bir masaüstü test platformudur:
Osiloskop + Sinyal Jeneratörü + DC Güç Kaynağı + Dijital Multimetre.
100 MHz bant genişliğine sahip osiloskop yapısı, 50 MHz çift kanallı sinyal jeneratörü, 15 V / 3 A programlanabilir güç kaynağı ve True RMS dijital multimetre fonksiyonları sayesinde FDS1102A; eğitim laboratuvarları, Ar-Ge ortamları ve kompakt test istasyonları için yüksek verimlilik sağlar.

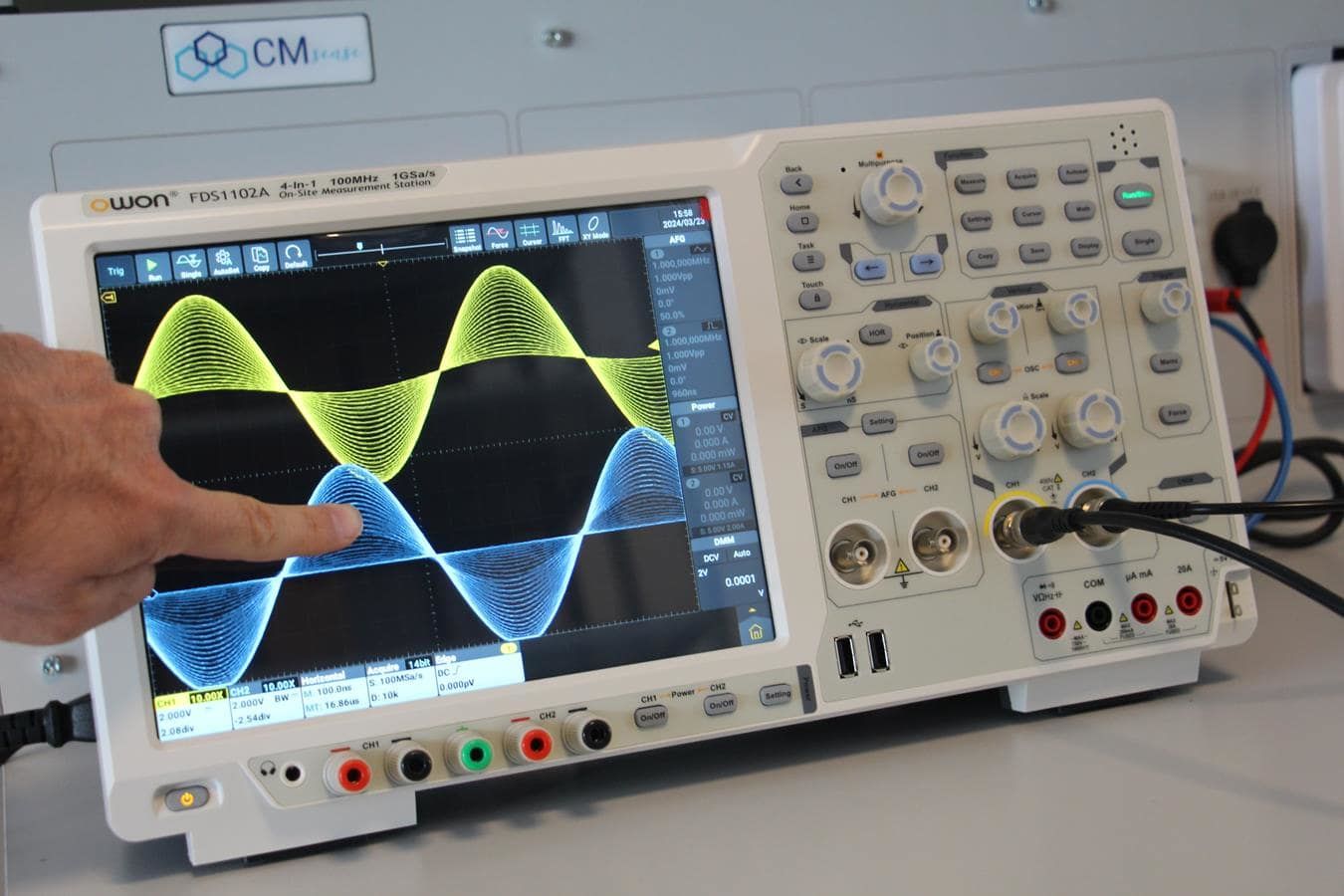

10.4 inç yüksek çözünürlüklü dokunmatik ekranı, Android tabanlı işletim sistemi ve zengin bağlantı seçenekleriyle, harici ekipman ihtiyacını önemli ölçüde azaltan entegre bir ölçüm çözümüdür.
Bu Model Kimler İçin Uygundur?
Elektronik Ar-Ge ve prototipleme çalışmaları yapan mühendisler
Eğitim laboratuvarları ve uygulamalı mühendislik dersleri
Tek bir cihazla ölçüm, sinyal üretimi ve besleme ihtiyacını karşılamak isteyen kullanıcılar
Kompakt, düzenli ve kablo karmaşası olmayan test istasyonu kurmak isteyen ekipler
Masaüstü test ve doğrulama süreçlerini hızlandırmak isteyen teknik servisler
Yüksek bant genişliği (>200 MHz) veya çok kanallı osiloskop gerektiren uygulamalar için ADS / XDS serileri daha uygun olabilir.
Owon FDS1102A Android Osiloskop – 100 MHz – 2 Kanal – 10.4” Dokunmatik – 4-in-1 Test İstasyonu
Neden Owon FDS1102A?
Osiloskop, sinyal jeneratörü, güç kaynağı ve multimetreyi tek gövdede sunarak test altyapısını sadeleştirir.
Android tabanlı arayüzü, geniş dokunmatik ekran ve uygulama benzeri kullanım deneyimi sağlar.
14-bit çözünürlüklü sinyal jeneratörü ve entegre DC güç kaynağı ile prototipleme süreçlerini hızlandırır.
Masaüstünde minimum alan kaplayan, düzenli ve taşınabilir bir test çözümü sunar.
Owon FDS1102A Android Osiloskop – 100 MHz – 2 Kanal – 10.4” Dokunmatik – 4-in-1 Test İstasyonu
Osiloskop Özellikleri
Bant Genişliği: 100 MHz
Kanal Sayısı: 2
Gerçek Zamanlı Örnekleme: 1 GS/s
Dikey Çözünürlük: 8-bit
Bellek Derinliği: 10 M
Dalgaformu Yenileme Hızı: 65 000 wfms/s
Dikey Hassasiyet: 1 mV/div – 10 V/div
Zaman Tabanı: 2 ns/div – 1000 s/div
Giriş Empedansı: 1 MΩ ±2 % / 15 pF ±5 pF
Maksimum Giriş Gerilimi: 300 Vrms
Tetikleme Türleri: Kenar, Darbe Genişliği, Video, Eğim, Pencere, Mantık, Timeout, N’inci Kenar
Protokol Tetikleme: UART, I²C, SPI, CAN, LIN
Matematiksel İşlemler:
Toplama, çıkarma, çarpma, bölme, FFT, kullanıcı tanımlı fonksiyonlar, dijital filtreler
Otomatik Ölçümler:
Periyot, frekans, RMS, Vpp, yükselme süresi, duty cycle, gecikme, faz
FFT Spektrum Analizi:
1 M nokta FFT, FFT RMS ve zoom destekli
Lissajous Diyagramı: Var
Owon FDS1102A Android Osiloskop – 100 MHz – 2 Kanal – 10.4” Dokunmatik – 4-in-1 Test İstasyonu
Sinyal Jeneratörü (AWG) Özellikleri
Kanal Sayısı: 2
Maksimum Frekans: 50 MHz
Örnekleme Hızı: 300 MSa/s
Dikey Çözünürlük: 14-bit
Dalgaformu Uzunluğu: 8 K
Standart Dalgaformları: Sinüs, kare, rampa, darbe, gürültü
Keyfi Dalgaformları: Sin(x)/x, üstel artış/azalış, step ve toplam 28 dalga
Çıkış Genliği (yüksek empedans): 2 mVpp – 10 Vpp

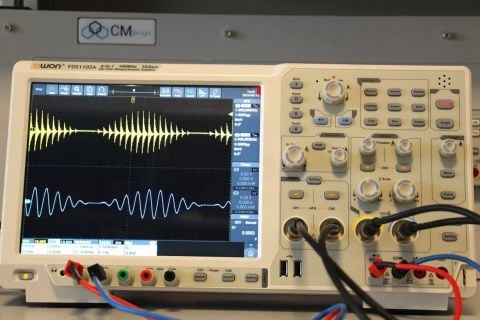

Modülasyon Türleri: AM, FM, PM, FSK, Sweep, Burst
Owon FDS1102A Android Osiloskop – 100 MHz – 2 Kanal – 10.4” Dokunmatik – 4-in-1 Test İstasyonu
DC Güç Kaynağı Özellikleri
Kanal Sayısı: 2 (CH1 / CH2)
Çıkış Voltajı: 0.1 – 15 V
Çıkış Akımı: 0.1 – 3 A
Maksimum Güç: 15 W
Ayar Hassasiyeti: 10 mV (voltaj), 10 mA (akım)
Owon FDS1102A Android Osiloskop – 100 MHz – 2 Kanal – 10.4” Dokunmatik – 4-in-1 Test İstasyonu
Dijital Multimetre Özellikleri
Gösterim: 4½ digit
Ölçüm Türleri: Gerilim, akım, direnç, kapasite, frekans, duty cycle, süreklilik, diyot testi
True RMS: Var
Otomatik Ölçeklendirme: Var
Frekans Ölçüm Aralığı: 40 – 1000 Hz
Owon FDS1102A Android Osiloskop – 100 MHz – 2 Kanal – 10.4” Dokunmatik – 4-in-1 Test İstasyonu

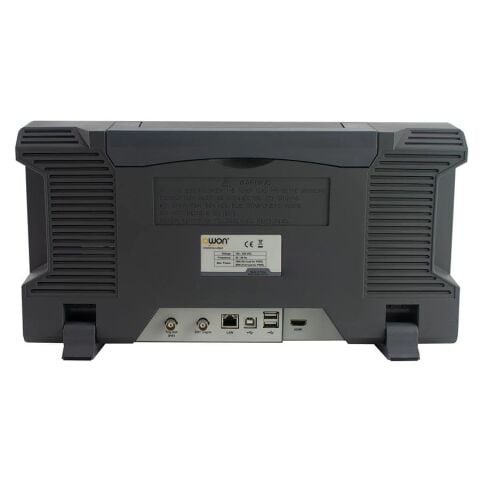

Görsel, Sistem ve Bağlantı Özellikleri
Ekran: 10.4 inç kapasitif dokunmatik
Çözünürlük: 1024 × 768 piksel

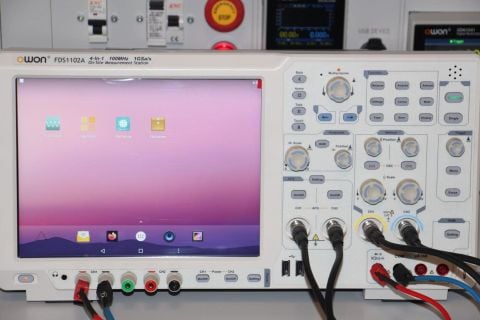

İşletim Sistemi: Android tabanlı
Bağlantılar:
USB Host: 4×
USB Device: 1×
LAN: Var
HDMI: Var
Trigger Out (Pass/Fail): Var
Kulaklık Çıkışı: Var
Kablosuz (Opsiyonel): Wi-Fi
Harici Aygıt Desteği: Klavye, mouse, kamera, mikrofon, hoparlör
FRA / Bode Plot Desteği: Var
Owon FDS1102A Android Osiloskop – 100 MHz – 2 Kanal – 10.4” Dokunmatik – 4-in-1 Test İstasyonu
Kullanım Alanları
Elektronik Ar-Ge ve prototipleme
Eğitim ve uygulamalı laboratuvar çalışmaları
Kompakt masaüstü test istasyonları
Teknik servis ve ürün doğrulama testleri
Owon FDS1102A Android Osiloskop – 100 MHz – 2 Kanal – 10.4” Dokunmatik – 4-in-1 Test İstasyonu
Kutu İçeriği
Güç kablosu
USB kablosu
2 adet osiloskop probu
Multimetre probları
Prob ayar aracı
Q9 kablosu
Hızlı başlangıç kılavuzu
CMsense Teknik Yaklaşımı
Bu ürün, eğitim ve Ar-Ge odaklı laboratuvarlar ile endüstriyel test uygulamaları için seçilmiş ve sahada doğrulanmıştır.
Satış sonrası destek, teknik dokümantasyon ve uygulama danışmanlığı CMsense tarafından sağlanır.
