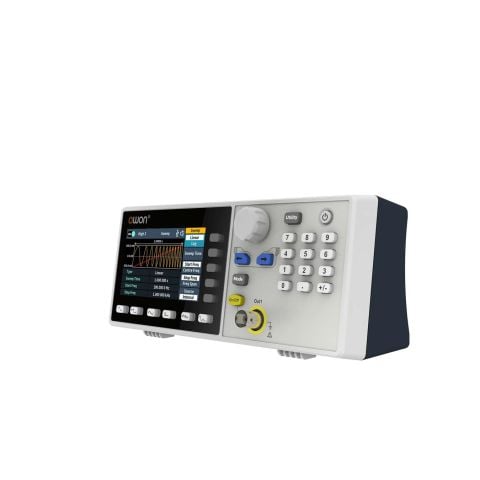

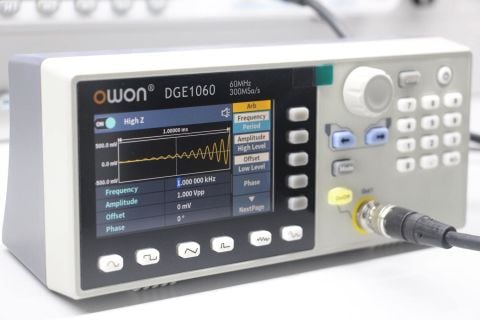

Owon DGE1060 Keyfi Fonksiyon Jeneratör 1 kanal-60MHz
Owon DGE1060 Keyfi Fonksiyon Jeneratör 1 kanal-60MHz
Owon DGE1060, 60 MHz'e kadar sinyal üretim kapasitesi, çoklu dalga biçimi desteği ve kapsamlı modülasyon özellikleriyle fiyat/performans açısından öne çıkan bir modeldir. 14 bit çözünürlüğü, yüksek örnekleme hızı ve kullanıcı tanımlı keyfi dalga biçimleriyle laboratuvarlar, eğitim kurumları ve Ar-Ge ortamları için ideal bir çözümdür. Kompakt yapısıyla masa üzerinde minimum yer kaplayarak kullanıcısına konforlu bir deneyim sunar.
Owon DGE1060 Keyfi Fonksiyon Jeneratör 1 kanal-60MHz
Frekans ve Dalga Biçimi
Frekans Aralığı:
Sinüs: 1 μHz - 60 MHz
Kare: 1 μHz - 20 MHz
Darbe: 1 μHz - 20 MHz
Rampa: 1 μHz - 2 MHz
Gürültü: 20 MHz (-3 dB, tipik)
Keyfi Dalga Biçimi: 1 μHz - 10 MHz
Dalga Biçimi Türleri:
Sinüs, kare, darbe, rampa, gürültü, 150 dahili özel dalga formu + kullanıcı tanımlı arb dalga formları
Keyfi Dalga Biçimi Uzunluğu: 2 - 8K nokta
Frekans Çözünürlüğü: 1 μHz
Frekans Yaşlanma Oranı: ±30 ppm/yıl
Owon DGE1060 Keyfi Fonksiyon Jeneratör 1 kanal-60MHz
Genlik ve Performans
Genlik Aralığı: 1 mVpp - 4 Vpp (50 Ω'da, ≤60 MHz)
Örnekleme Hızı: 300 MSa/s
Dikey Çözünürlük: 14 bit
Modülasyon Özellikleri
Desteklenen Modülasyonlar: AM, FM, PM, FSK, Sweep, Burst
Dahili Modülasyon Frekansı: 2 mHz - 100 kHz
Sweep Dalga Türleri: Sinüs, kare, rampa, arb (DC hariç)
Burst Destekli Dalga Türleri: Sinüs, kare, darbe, rampa, keyfi dalga (DC hariç)

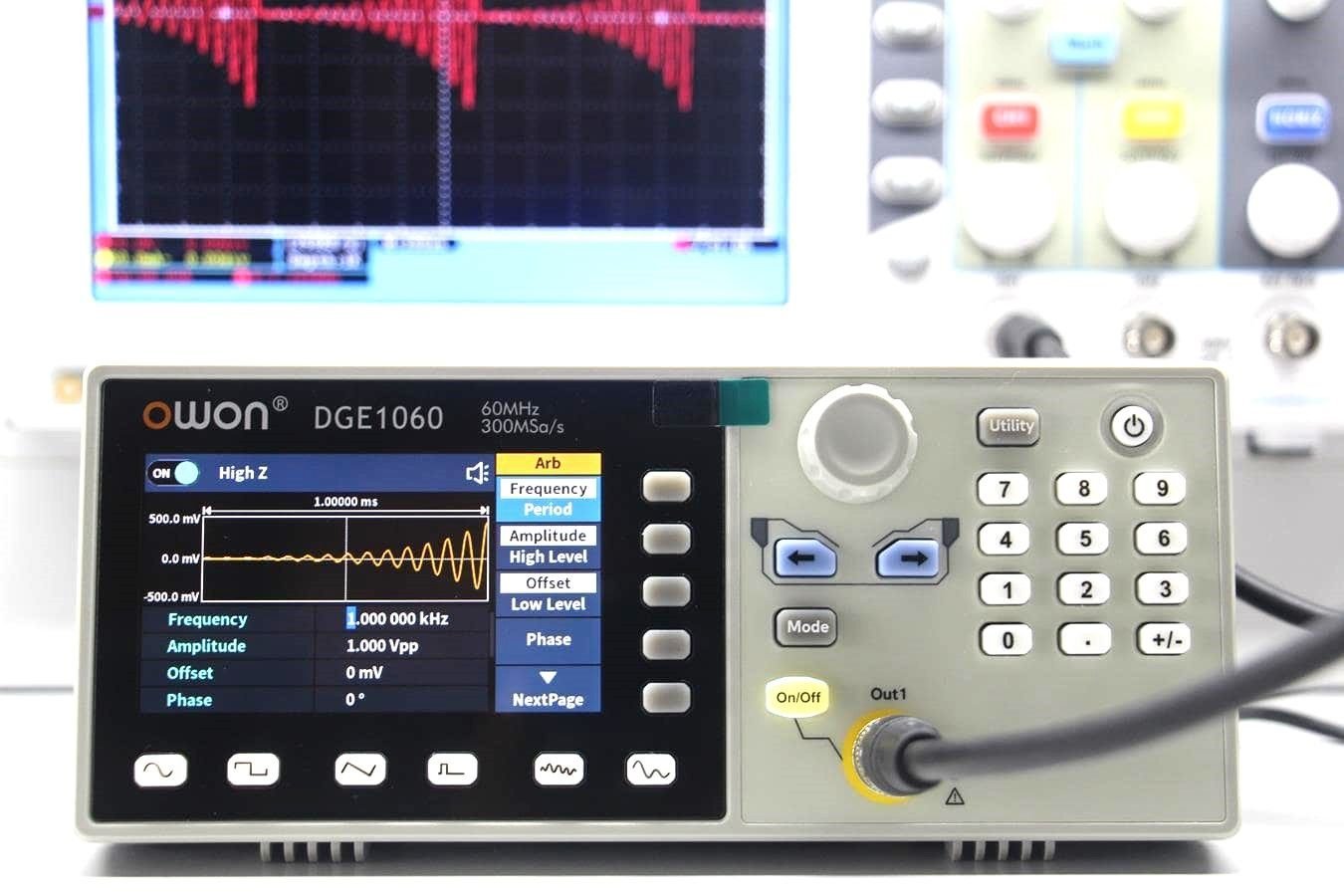

Ekran ve Arayüz
Ekran: 3,6 inç TFT LCD (480 × 272 piksel)

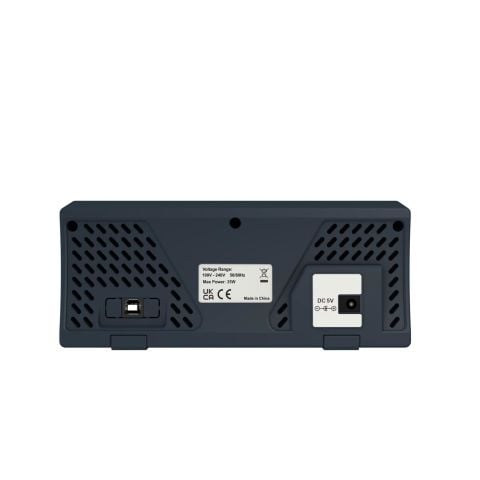

Bağlantı: USB cihaz arayüzü
Owon DGE1060 Keyfi Fonksiyon Jeneratör 1 kanal-60MHz

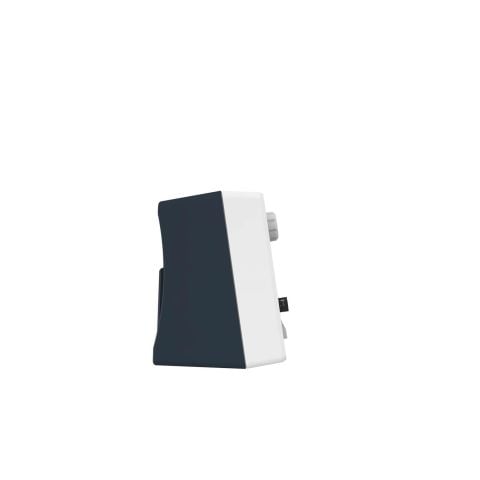

Fiziksel Özellikler
Boyutlar (G × Y × D): 200 mm × 68,5 mm × 74,5 mm
Ağırlık: Yaklaşık 0,5 kg
Kompakt tasarımı sayesinde masa üzerinde yer kaplamaz, kolay taşınabilir.
Kullanım Alanları
Elektronik devre testleri
Eğitim ve akademik projeler
Sinyal simülasyon ve karakterizasyon çalışmaları
Ar-Ge laboratuvarları
Saha testleri
Owon DGE1060 Keyfi Fonksiyon Jeneratör 1 kanal-60MHz
Kutu İçeriği
Owon DGE1060 Fonksiyon Jeneratör
Güç kablosu
USB kablosu
Hızlı başlangıç kılavuzu
BNC - Timsah klipsli kablo
S9 adaptör (isteğe bağlı)
