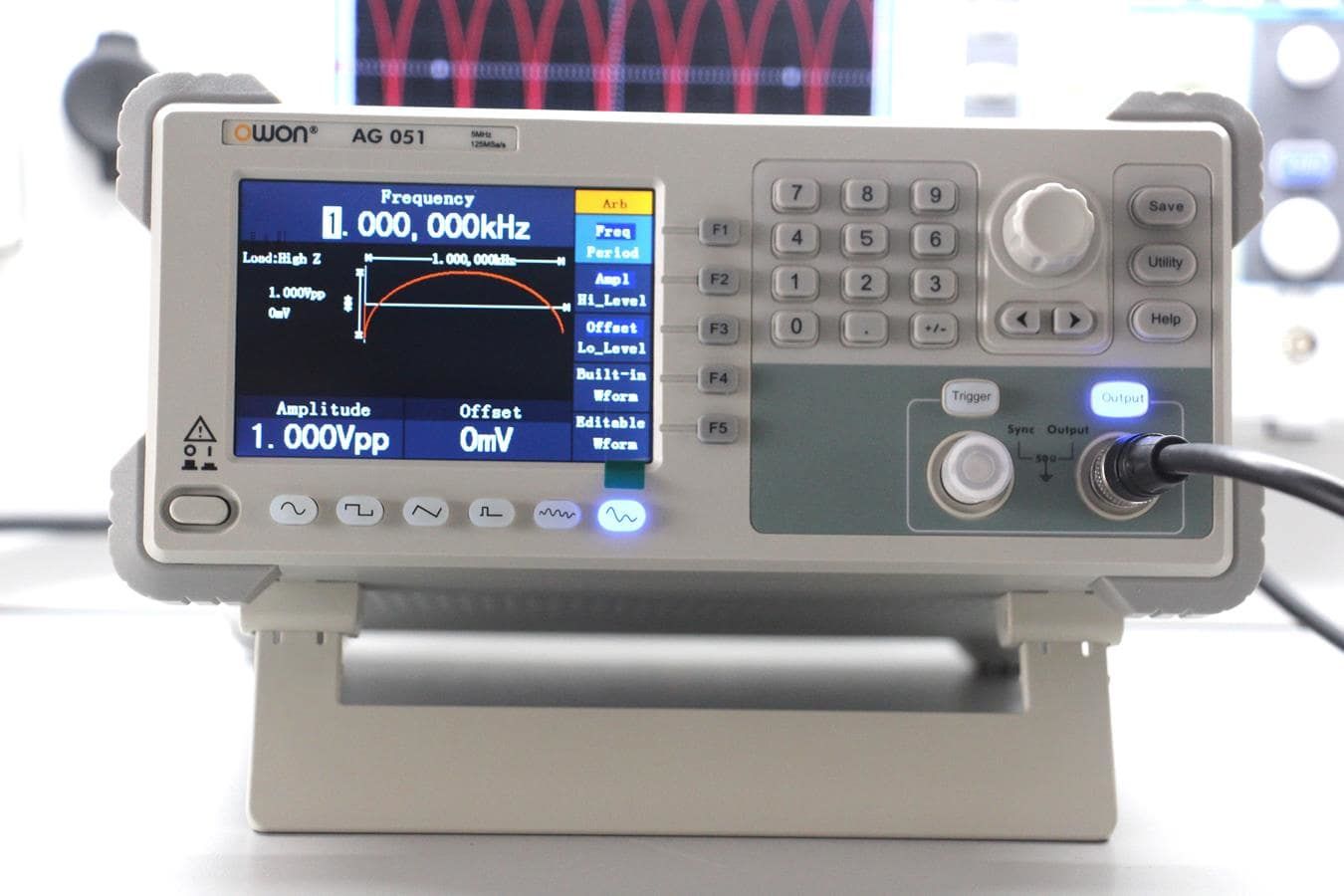

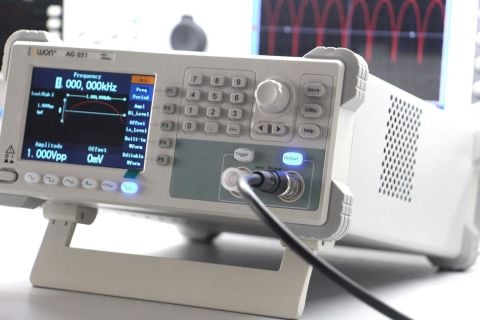

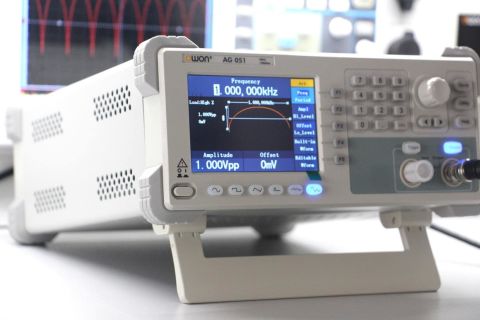

Owon AG051 Keyfi Fonksiyon Jeneratör 5 MHZ
Owon AG051 Keyfi Fonksiyon Jeneratör 5 MHZ
Owon AG051, 1 kanallı yapısı ve gelişmiş DDS teknolojisiyle güvenilir sinyal üretimi sunar. 4 inç yüksek çözünürlüklü ekranı, 5 MHz’e kadar frekans çıkışı ve 14 bit çözünürlüğü ile hassas test uygulamaları için ideal bir çözümdür. Kompakt yapısı sayesinde masa üzerinde yer kaplamaz, fiyat/performans açısından avantajlıdır.
Frekans ve Dalga Biçimi
Frekans Aralığı
Sinüs: 1 μHz - 5 MHz
Kare: 1 μHz - 5 MHz
Darbe: 1 μHz - 5 MHz
Rampa: 1 μHz - 1 MHz
Gürültü: 5 MHz (-3 dB, tipik)
Keyfi Dalga: 1 μHz - 5 MHz
Dikey Çözünürlük: 14 bit
Keyfi Dalga Hafızası: 8K puan
Standart Dalga Formları: Sinüs, kare, darbe, rampa, gürültü
Keyfi Dalga Formları: 45 yerleşik + kullanıcı tanımlı
Owon AG051 Keyfi Fonksiyon Jeneratör 5 MHZ
Modülasyon ve İşlevler
Genlik Aralığı
1 mVpp - 12,5 Vpp (50Ω)
1 mVpp - 25 Vpp (yüksek empedans)
Çözünürlük: 1 mVpp veya 4 basamak
Yük Empedansı: 50Ω (tipik)
Ofset: <%7
Örnekleme Hızı: 125 MSa/s
Kalıcı Bellek: 64 MB

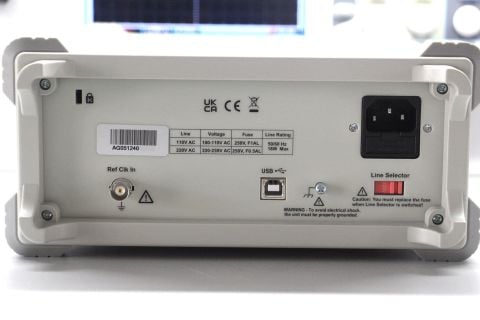

Giriş/Çıkış ve Kontroller
Giriş Empedansı: 50 kΩ
Çıkış Empedansı: <2 Ω
Maksimum Giriş Voltajı: 2,2 Vpp (Kazanç X10)
Maksimum Çıkış Voltajı: 22 Vpp
Kanal Sayısı: 1 + tetik
Harici Referans Girişi: Var
Owon AG051 Keyfi Fonksiyon Jeneratör 5 MHZ
Ekran ve Bağlantı
Ekran: 4 inç TFT LCD, 480 × 320 piksel
Arayüz: USB Cihazı
SCPI ve LabVIEW desteklenir
Owon AG051 Keyfi Fonksiyon Jeneratör 5 MHZ
Fiziksel Özellikler
Boyutlar: 235 × 110 × 295 mm
Ağırlık: 3,00 kg
Tasarım: Kompakt ve masa dostu
Kullanım Alanları
Elektronik test ve sinyal üretimi
Eğitim ve laboratuvar çalışmaları
Dalga biçimi analizi
Temel Ar-Ge uygulamaları
Owon AG051 Keyfi Fonksiyon Jeneratör 5 MHZ
Kutu İçeriği
Owon AG051 Fonksiyon Jeneratör
Güç kablosu
CD-ROM
Hızlı başlangıç kılavuzu
USB kablosu
Q9 kablo
Yararlı Kaynaklar
Owon AG051 Keyfi Fonksiyon Jeneratör 5 MHZ Teknik Doküman tıklayınız
Owon AG051 Keyfi Fonksiyon Jeneratör 5 MHZ Kullanım kılavuzu tıklayınız
