Owon ADS924A Osiloskop – 250 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Owon ADS924A Osiloskop – 250 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
CMsense Teknik Seçimi:
Bu ürün, akademik ve endüstriyel test uygulamaları için tercih edilmiştir.
Türkiye’de Stokta – Hızlı Teslim
Bu model CMsense Teknoloji stoklarında mevcuttur.
Proje bazlı uygulamalar için bekleme süresi olmadan hızlı teslim avantajı sunar.
Kurumsal projeler için özel fiyatlandırma ve esnek ödeme koşullarını öğrenmek için teklif isteyiniz

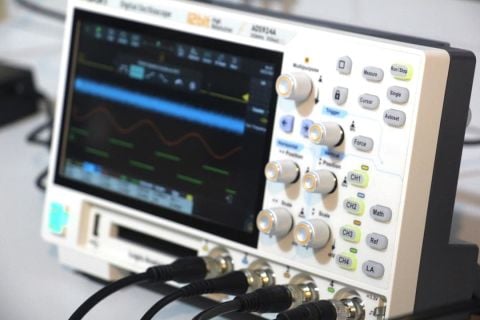

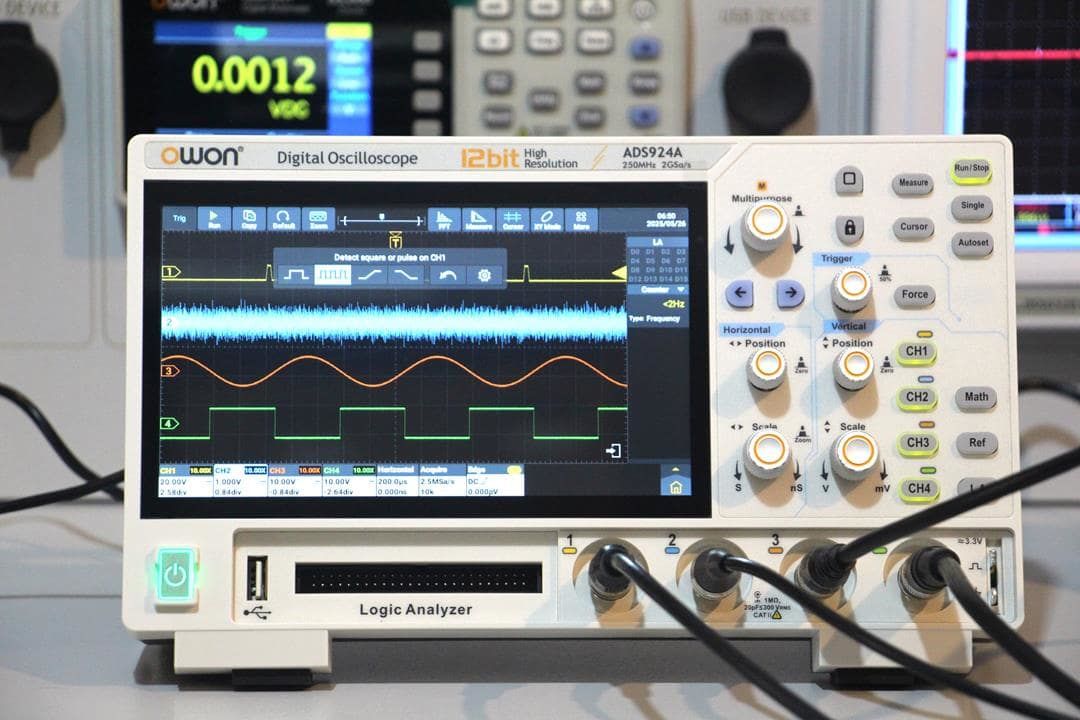

Owon ADS924A, 250 MHz bant genişliği, 4 eşzamanlı analog kanal ve 12-bit dikey çözünürlük sunan, kompakt yapılı ve çok fonksiyonlu bir profesyonel dijital osiloskoptur.
Gelişmiş X-Vision III mimarisi, daha düşük gürültü seviyesi, daha yüksek bellek verimliliği ve hızlı dalgaformu yenileme performansı sağlayarak karmaşık sinyallerin doğru analiz edilmesini mümkün kılar.
Osiloskop fonksiyonlarının yanı sıra spektrum analizi, dijital voltmetre, dahili sinyal jeneratörü ve opsiyonel lojik analizör desteğini tek platformda sunması, ADS924A’yı alan verimliliği yüksek bir test çözümü haline getirir.
7 inç kapasitif dokunmatik ekranı ve sezgisel arayüzü sayesinde hem masaüstü hem de saha uygulamalarında pratik kullanım sağlar.
Bu Model Kimler İçin Uygundur?
Yüksek bant genişliği gerektiren çok kanallı ölçümler yapan mühendisler
Gömülü sistem ve dijital haberleşme protokolleriyle çalışan Ar-Ge ekipleri
UART, I²C, SPI, CAN ve LIN analizini tek cihazda yapmak isteyen kullanıcılar
Kompakt ama yüksek performanslı bir laboratuvar çözümü arayan üniversite laboratuvarları
Osiloskop + sinyal jeneratörü + lojik analizör kombinasyonunu tek platformda isteyen test ortamları
Yalnızca temel ölçüm gereksinimi olan veya düşük bant genişliğiyle çalışan uygulamalar için bu model, ihtiyaçların üzerinde kalabilir.
Neden Owon ADS924A?
250 MHz bant genişliği, hızlı anahtarlamalı ve dijital sinyallerde güvenilir analiz sağlar.
12-bit dikey çözünürlük, düşük genlikli sinyallerde yüksek ölçüm hassasiyeti sunar.
X-Vision III mimarisi, daha temiz sinyal görüntüsü ve hızlı tepki süresi kazandırır.
Osiloskop, DMM, sinyal jeneratörü ve lojik analizör fonksiyonlarını tek cihazda sunarak test altyapısını sadeleştirir.
Teknik Özellikler
Bant Genişliği: 250 MHz
Kanal Sayısı: 4
Gerçek Zamanlı Örnekleme: 2 GS/s
Bellek Derinliği: 40 M
Dalgaformu Yenileme Hızı: 1 000 000 wfms/s
Dikey Çözünürlük: 12-bit
Dikey Hassasiyet: 500 µV/div – 10 V/div
FFT Analizi: 1 M noktalı FFT
Ekran: 7 inç kapasitif dokunmatik LCD
Çözünürlük: 800 × 600 piksel
Boyutlar: 270 × 190 × 90 mm
Ağırlık: Yaklaşık 1.7 kg
Owon ADS924A Osiloskop – 250 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Tetikleme ve Analiz Özellikleri
Tetikleme Türleri: Kenar, Video, Darbe Genişliği, Eğim, Timeout, N’inci Kenar, Mantık
Protokol Tetikleme: UART, I²C, SPI, CAN, LIN
Protokol Çözümleme: Donanım destekli, 2 kanalda UART, I²C, SPI, CAN, LIN
Matematiksel İşlemler: Toplama, çıkarma, çarpma, bölme, FFT, logaritma, integral, türev, filtreleme

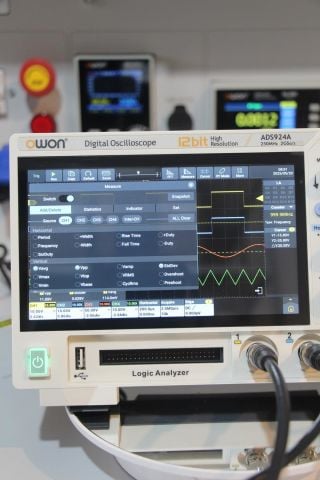

Ek Ölçüm Özellikleri
Segmented Memory: Var
Mask Test (Pass/Fail): Var
Owon ADS924A Osiloskop – 250 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Dijital Voltmetre (DMM) Özellikleri
Ölçüm Kaynağı: CH1, CH2, CH3, CH4
Fonksiyonlar: DC, AC RMS, AC+DC RMS
Çözünürlük: 4 haneli
Limit Uyarıları: Üst ve alt sınır ayarlanabilir, limit aşımlarında uyarı
Sinyal Jeneratörü Özellikleri (Dahil)
Maksimum Frekans: 25 MHz
Dalgaformları: Sinüs, kare, rampa, darbe, keyfi dalga
Keyfi Dalgaformları: Sinc, Gauss, üstel artış/düşüş ve 160+ dalga
Örnekleme Hızı: 125 MSa/s
Dikey Çözünürlük: 14-bit
Dalgaformu Uzunluğu: 8 k
Çıkış Genliği (50 Ω): 0.005 Vpp – 3 Vpp
DC Ofset: ±3 V
Owon ADS924A Osiloskop – 250 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli

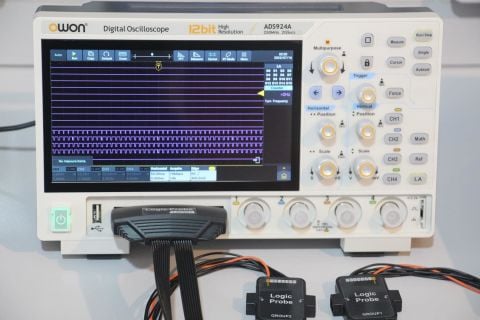

Lojik Analizör Özellikleri (Opsiyonel prob için tıklayınız)
Dijital Kanal Sayısı: 16
Örnekleme Hızı: 1 GS/s
Desteklenen Protokoller: UART, SPI, I²C, CAN
Analiz Türleri: Zamanlama analizi ve protokol çözümleme
Owon ADS924A Osiloskop – 250 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli

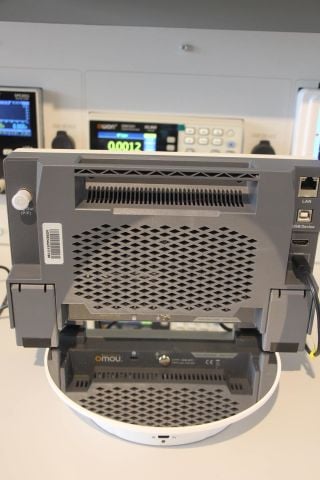

Bağlantılar ve Sistem Desteği
USB: USB Host ve Device
PC Yazılımı: SCPI ve LabVIEW uyumlu
Güç Girişi: Type-C (12 V / 3 A adaptör)
Tasarım: Kompakt, masaüstü kullanıma uygun
Owon ADS924A Osiloskop – 250 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Kullanım Alanları
Gömülü sistem ve dijital haberleşme protokol analizi
Çok kanallı yüksek hızlı sinyal doğrulama
Eğitim ve akademik Ar-Ge laboratuvarları
Kompakt test istasyonları ve saha uygulamaları
Owon ADS924A Osiloskop – 250 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Kutu İçeriği
Güç kablosu
USB kablosu
4 adet osiloskop probu
Multimetre prob seti
Prob ayar aracı
Hızlı başlangıç kılavuzu
Opsiyonel: Lojik analizör probu, BNC–timsah klipsli prob, taşıma çantası
Owon ADS924A Osiloskop – 250 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
CMsense Teknik Yaklaşımı
Bu ürün, eğitim ve Ar-Ge odaklı laboratuvarlar ile endüstriyel test uygulamaları için seçilmiş ve sahada doğrulanmıştır.
Owon ADS924A Osiloskop-250MHz-4Ch-7"DokEkr-LA-12 Bit
Yararlı Kaynaklar:
Owon ADS924A Osiloskop-250MHz-4Ch-7''DokEkr-LA-12 Bitt Teknik doküman tıklayınız
Owon ADS924A Osiloskop-250MHz-4Ch-7''DokEkr-LA-12 Bit Kullanım kılavuzu tıklayınız
––––––––––––––––––––––––––––––––––
