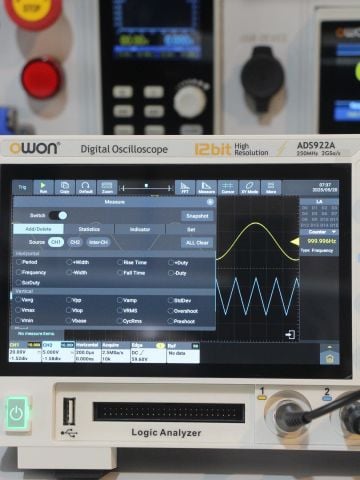

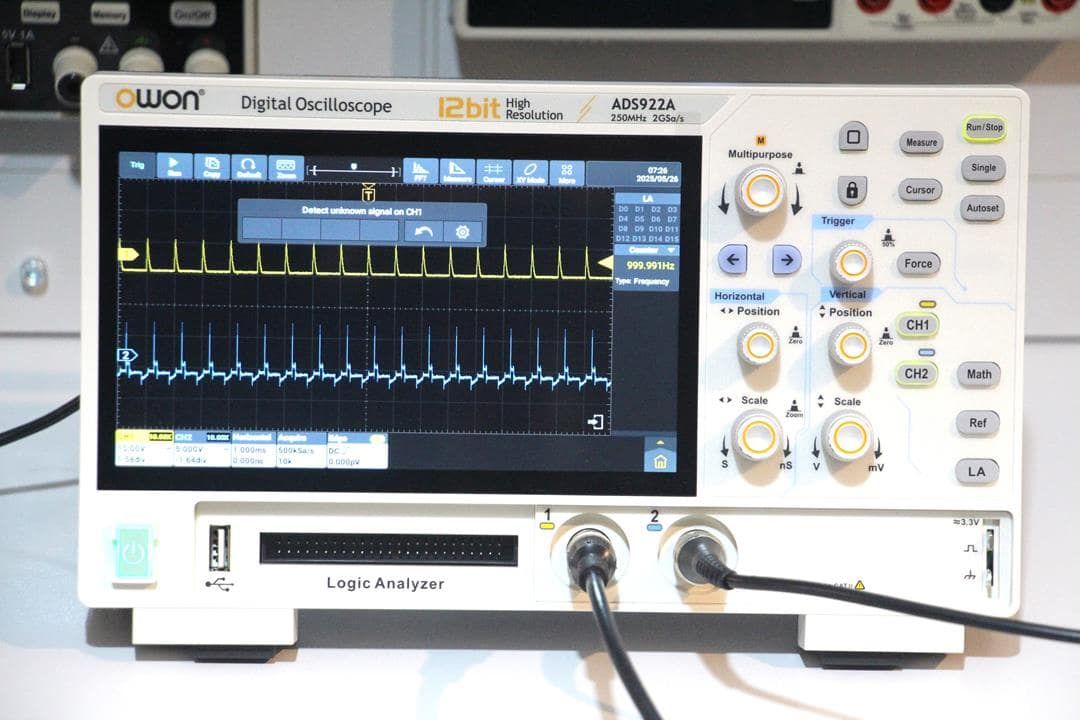

Owon ADS922A Osiloskop-250MHz-2Ch-7''DokEkr-LA-12Bit

Owon ADS922A Osiloskop-250MHz-2Ch-7"DokEkr-LA-12Bit

Owon ADS922A, 12 bit çözünürlükte 200 MHz bant genişliğine sahip, çok fonksiyonlu bir dijital osiloskoptur. Gelişmiş X-Vision III mimarisine sahiptir. Bu özellik daha düşük gürültü, daha yüksek depolama alanı, daha hızlı yenileme özellikleri sağlar. Osiloskop, spektrum analizörü, dijital multimetre ve opsiyonel olarak sinyal jeneratörü ile lojik analizör işlevlerini bir araya getirir. Owon ADS922A, profesyonel test uygulamalarında kompakt yapısıyla maksimum verim sunar.

Owon ADS922A Osiloskop-250MHz-2Ch-7"DokEkr-LA-12Bit
Osiloskop Özellikleri

Kanal Sayısı: 2
Bant Genişliği: 200 MHz
Gerçek Zamanlı Örnekleme: 1.25 GS/s
Bellek Derinliği: 40 M
Dalgaformu Yenileme Hızı: 1,000,000 wfms/s
Dikey Çözünürlük: 12 bit
Dikey Hassasiyet: 500 µV/div – 10 V/div
FFT Nokta Sayısı: 1 milyon
Tetikleme Türleri: Kenar, video, darbe genişliği, eğim, timeout, Nth edge, mantık, UART, I2C, SPI, CAN, LIN
Protokol Çözümleme: Donanım destekli 2 kanal çözümleme (UART, I2C, SPI, CAN, LIN)
Matematik Fonksiyonlar: +, –, ×, ÷, FFT, logaritma, entegrasyon, türev, filtreleme

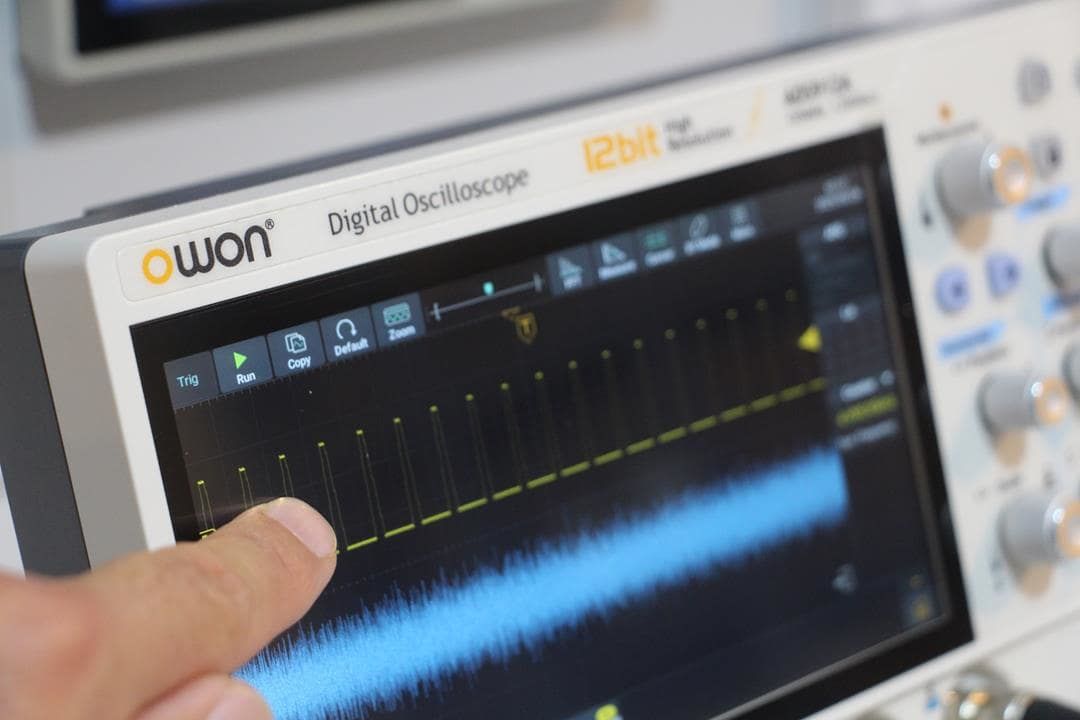

Ekran: 7 inç dokunmatik ekran, 800x600 çözünürlük

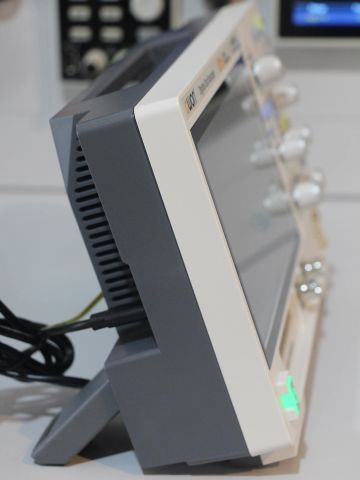

Boyutlar: 270 x 190 x 90 mm
Ağırlık: Yaklaşık 1.7 kg

Owon ADS922A Osiloskop-250MHz-2Ch-7"DokEkr-LA-12Bit
Dijital Voltmetre Özellikleri
Kaynak Seçimi:CH1, CH2, CH3, CH4 kanalları üzerinden ölçüm yapılabilir.
Fonksiyonlar: AC RMS, DC, AC+DC RMS ölçüm desteklenir.
Çözünürlük:4 bit çözünürlük ile RMS ölçümler gerçekleştirilir.
Limit Uyarıları: Üst ve alt sınırlar için limit ayarlaması yapılabilir.
Limit aşıldığında uyarı mesajı ile kullanıcı bilgilendirilir.

Owon ADS922A Osiloskop-250MHz-2Ch-7"DokEkr-LA-12Bit
Sinyal Jeneratörü Özellikleri (Opsiyonel)

Maksimum Frekans: 25 MHz
Dalgaformları: Sinüs, kare, rampa, darbe, keyfi dalga
Keyfi Dalgaformları: Sinc, Gauss, üstel artış/düşüş ve 160’tan fazla
Örnekleme Hızı: 125 MSa/s
Dikey Çözünürlük: 14 bit
Dalgaformu Uzunluğu: 8k
Çıkış Genliği (50Ω): 0.005 Vpp – 3 Vpp
DC Ofset: ±3 V

Owon ADS922A Osiloskop-250MHz-2Ch-7"DokEkr-LA-12Bit

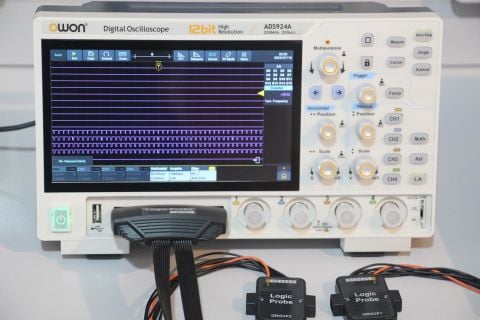

Lojik Analizör Özellikleri (Opsiyonel)

Kanal Sayısı: 16 dijital kanal
Örnekleme Hızı: 1 GS/s
Desteklenen Protokoller: UART, SPI, I2C, CAN
Analiz Türleri: Zamanlama analizi ve protokol çözümleme

Owon ADS922A Osiloskop-250MHz-2Ch-7"DokEkr-LA-12Bit
 Ek Özellikler

USB Bağlantı: USB Host ve Device
PC Yazılımı: SCPI ve LabVIEW destekli
Ekran Kullanımı: Çoklu dokunmatik destek

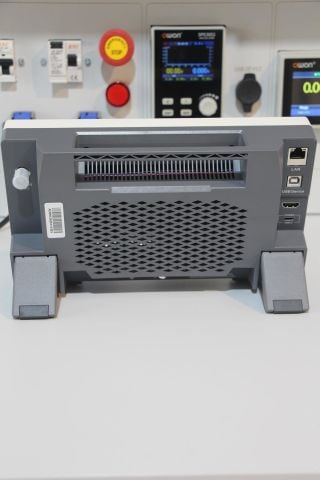

Güç Girişi: Type-C (12V/3A adaptör)
Tasarım: Kompakt, masaüstü kullanıma uygun

Owon ADS922A Osiloskop-250MHz-2Ch-7"DokEkr-LA-12Bit
Kutu İçeriği

Güç kablosu
USB kablosu
2 adet osiloskop probu
Multimetre prob seti
Prob ayar aracı
Hızlı başlangıç kılavuzu
Opsiyonel: Sinyal jeneratörü, lojik analizör, BNC - timsah klipsli prob, taşıma çantası
