Owon ADS914A Osiloskop – 125 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Owon ADS914A Osiloskop – 125 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
CMsense Teknik Seçimi:
Bu ürün, akademik ve endüstriyel test uygulamaları için tercih edilmiştir.
Türkiye’de Stokta – Hızlı Teslim
Bu model CMsense Teknoloji stoklarında mevcuttur.
Proje bazlı uygulamalar için bekleme süresi olmadan hızlı teslim avantajı sunar.
Kurumsal projeler için özel fiyatlandırma ve esnek ödeme koşullarını öğrenmek için teklif isteyiniz

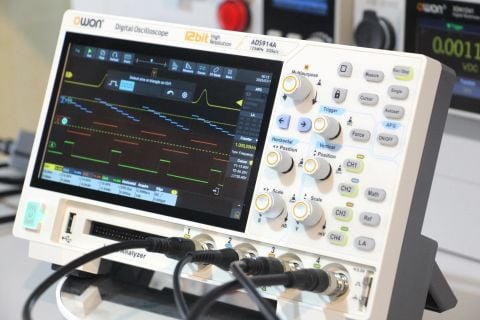

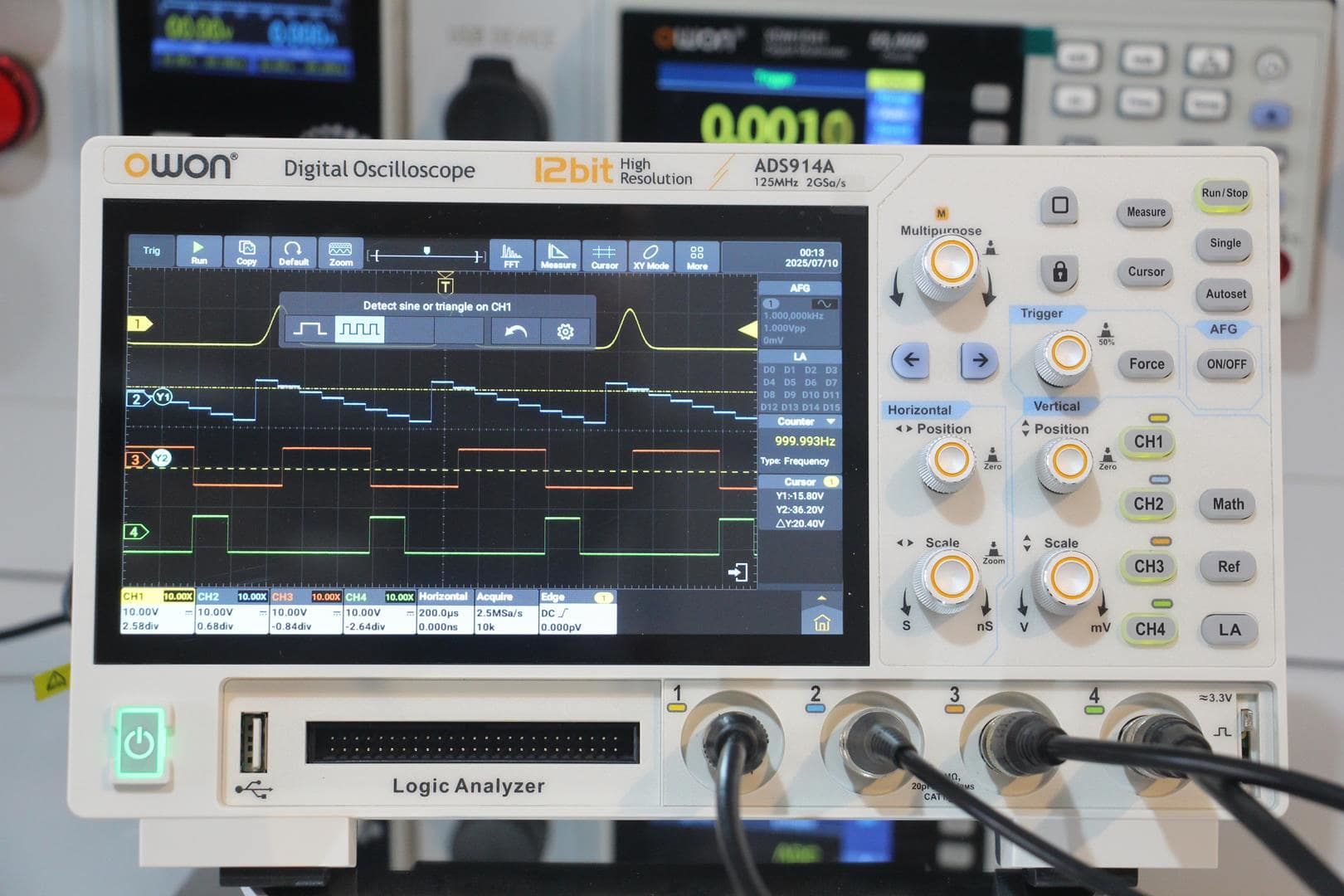

Owon ADS914A, 125 MHz bant genişliği, 4 eşzamanlı analog kanal ve 12-bit dikey çözünürlük sunan, kompakt yapılı ve çok fonksiyonlu bir profesyonel dijital osiloskoptur.
Gelişmiş X-Vision III mimarisi, daha düşük gürültü seviyesi, daha verimli bellek kullanımı ve yüksek dalgaformu yenileme hızı sağlayarak ölçüm doğruluğunu artırır.
Osiloskop fonksiyonlarına ek olarak spektrum analizi, dijital voltmetre, dahili sinyal jeneratörü ve opsiyonel lojik analizör desteğini tek platformda sunması, ADS914A’yı eğitimden Ar-Ge’ye kadar geniş bir kullanım alanı için ideal hale getirir.
7 inç kapasitif dokunmatik ekranı ve sezgisel arayüzüyle hem masaüstü hem de saha uygulamalarında pratik kullanım sağlar.
Bu Model Kimler İçin Uygundur?
Orta bant genişliği gerektiren çok kanallı ölçümler yapan mühendisler
Gömülü sistem ve dijital haberleşme protokolleriyle çalışan Ar-Ge ekipleri
UART, I²C, SPI, CAN ve LIN analizini tek cihazda gerçekleştirmek isteyen kullanıcılar
Kompakt yapıda, yüksek hassasiyetli bir laboratuvar çözümü arayan üniversite laboratuvarları
Osiloskop + DMM + sinyal jeneratörü + lojik analizör kombinasyonunu tek platformda isteyen test ortamları
Yüksek frekanslı RF uygulamaları veya çok daha yüksek bant genişliği gerektiren testler için bu model, ihtiyaçların altında kalabilir.
Owon ADS914A Osiloskop – 125 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Neden Owon ADS914A?
125 MHz bant genişliği, güç elektroniği ve gömülü sistem uygulamaları için dengeli bir ölçüm kapasitesi sunar.
12-bit dikey çözünürlük, düşük genlikli sinyallerde dahi yüksek ölçüm hassasiyeti sağlar.
X-Vision III mimarisi, daha temiz sinyal görüntüsü ve hızlı tepki süresi kazandırır.
Osiloskop, DMM, sinyal jeneratörü ve lojik analizör fonksiyonlarını tek cihazda sunarak test altyapısını sadeleştirir.
Owon ADS914A Osiloskop – 125 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Teknik Özellikler
Bant Genişliği: 125 MHz
Kanal Sayısı: 4
Gerçek Zamanlı Örnekleme: 2 GS/s
Bellek Derinliği: 40 M
Dalgaformu Yenileme Hızı: 1 000 000 wfms/s
Dikey Çözünürlük: 12-bit
Dikey Hassasiyet: 500 µV/div – 10 V/div
FFT Analizi: 1 M noktalı FFT
Ekran: 7 inç kapasitif dokunmatik LCD
Çözünürlük: 800 × 600 piksel
Boyutlar: 270 × 190 × 90 mm
Ağırlık: Yaklaşık 1.7 kg
Owon ADS914A Osiloskop – 125 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Tetikleme ve Analiz Özellikleri
Tetikleme Türleri: Kenar, Video, Darbe Genişliği, Eğim, Timeout, N’inci Kenar, Mantık
Protokol Tetikleme: UART, I²C, SPI, CAN, LIN
Protokol Çözümleme: Donanım destekli, 2 kanalda UART, I²C, SPI, CAN, LIN
Matematiksel İşlemler: Toplama, çıkarma, çarpma, bölme, FFT, logaritma, integral, türev, filtreleme
Owon ADS914A Osiloskop – 125 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Ek Ölçüm Özellikleri
Segmented Memory: Var
Mask Test (Pass/Fail): Var
Owon ADS914A Osiloskop – 125 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Dijital Voltmetre (DMM) Özellikleri
Ölçüm Kaynağı: CH1, CH2, CH3, CH4
Fonksiyonlar: DC, AC RMS, AC+DC RMS
Çözünürlük: 4 haneli
Limit Uyarıları: Üst ve alt sınır ayarlanabilir, limit aşımlarında uyarı
Owon ADS914A Osiloskop – 125 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Sinyal Jeneratörü Özellikleri (Dahil)
Maksimum Frekans: 25 MHz
Kanal Sayısı: 1
Dalgaformları: Sinüs, kare, rampa, darbe, keyfi dalga
Keyfi Dalgaformları: Sinc, Gauss, üstel artış/düşüş ve 160+ dalga
Örnekleme Hızı: 125 MSa/s
Dikey Çözünürlük: 14-bit
Dalgaformu Uzunluğu: 8 k
Çıkış Genliği (50 Ω): 0.005 Vpp – 3 Vpp
DC Ofset: ±3 V

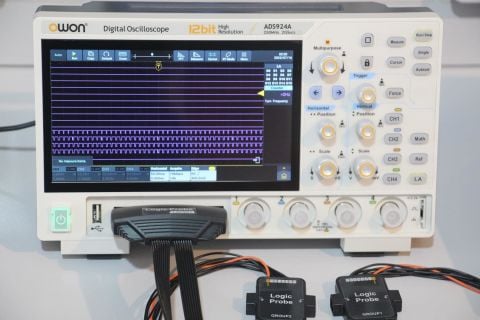

Lojik Analizör Özellikleri (Opsiyonel prob için tıklayınız)
Dijital Kanal Sayısı: 16
Örnekleme Hızı: 1 GS/s
Desteklenen Protokoller: UART, SPI, I²C, CAN
Analiz Türleri: Zamanlama analizi ve protokol çözümleme
Owon ADS914A Osiloskop – 125 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli

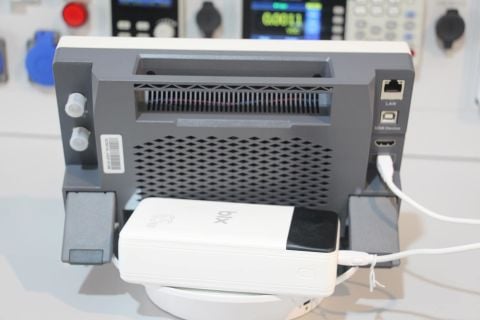

Bağlantılar ve Sistem Desteği
USB: USB Host ve Device
PC Yazılımı: SCPI ve LabVIEW uyumlu
Güç Girişi: Type-C (12 V / 3 A adaptör)
Tasarım: Kompakt, masaüstü kullanıma uygun
Owon ADS914A Osiloskop – 125 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Kullanım Alanları
Gömülü sistem ve dijital haberleşme protokol analizi
Çok kanallı orta bant genişlikli sinyal doğrulama
Eğitim ve akademik Ar-Ge laboratuvarları
Kompakt test istasyonları ve saha uygulamaları
Owon ADS914A Osiloskop – 125 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Kutu İçeriği
Güç kablosu
USB kablosu
4 adet osiloskop probu
Multimetre prob seti
Prob ayar aracı
Hızlı başlangıç kılavuzu
Opsiyonel: Lojik analizör probu, BNC–timsah klipsli prob, taşıma çantası
Owon ADS914A Osiloskop – 125 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
CMsense Teknik Yaklaşımı
Bu ürün, eğitim ve Ar-Ge odaklı laboratuvarlar ile endüstriyel test uygulamaları için seçilmiş ve sahada doğrulanmıştır.
Owon ADS914A Osiloskop – 125 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit – Lojik Analizör Destekli
Yararlı Kaynaklar:
Owon ADS914A Osiloskop-125MHz-4Ch-7''DokEkr-LA-12Bit Teknik doküman tıklayınız
Owon ADS914A Osiloskop-125MHz-4Ch-7''DokEkr-LA-12Bit Kullanım kılavuzu tıklayınız
––––––––––––––––––––––––––––––––––
