OWON ADS912A Osiloskop – 125 MHz – 2 Kanal – 7” Dokunmatik – 12-Bit – LA

OWON ADS912A Osiloskop – 125 MHz – 2 Kanal – 7” Dokunmatik – 12-Bit – LA

CMsense Teknik Seçimi

ADS912A, 12-bit dikey çözünürlüğe sahip, yüksek sinyal doğruluğu gerektiren ölçümler için OWON’un X-Vision III mimarisiyle geliştirilmiş çok fonksiyonlu bir dijital osiloskoptur.
Düşük gürültü seviyesi, yüksek örnekleme hızı ve derin bellek yapısı sayesinde hem analog hem de dijital sinyallerin detaylı analizini mümkün kılar.

Osiloskop, spektrum analizörü, dijital multimetre, dahili sinyal jeneratörü ve opsiyonel lojik analizör fonksiyonlarını tek bir cihazda sunarak masaüstü alanından tasarruf sağlar ve çok disiplinli test ihtiyaçlarını tek platformda toplar.

Fiyatlandırma Bilgisi

Türkiye’de Stokta – Hızlı Teslim

Bu model CMsense Teknoloji stoklarında mevcuttur.
Proje bazlı uygulamalar için bekleme süresi olmadan hızlı teslim avantajı sunar.

Kurumsal projeler için özel fiyatlandırma ve esnek ödeme koşullarını öğrenmek için teklif isteyiniz

Teknik ve Uygulama Odaklı Giriş

ADS912A, 125 MHz bant genişliği, 2 GS/s gerçek zamanlı örnekleme hızı ve 40 M noktalık derin belleği ile hızlı kenar geçişlerine sahip sinyallerin ayrıntılı şekilde yakalanmasını sağlar.
12-bit çözünürlük, özellikle düşük genlikli sinyallerde daha yüksek ölçüm doğruluğu sunarak güç elektroniği, analog devreler ve hassas sinyal uygulamalarında avantaj sağlar.

7 inç dokunmatik ekranı ve sezgisel arayüzü sayesinde hem laboratuvar hem de eğitim ortamlarında hızlı kullanım sağlar.

Bu Model Kimler İçin Uygundur?

ADS912A; elektronik AR-GE ekipleri, üniversite laboratuvarları, gömülü sistem geliştiricileri, otomasyon ve güç elektroniği uygulamalarıyla çalışan mühendisler için uygundur.
Tek cihazla osiloskop, sinyal üretimi, protokol çözümleme ve temel multimetre fonksiyonlarını kullanmak isteyen kullanıcılar için ideal bir çözümdür.

Neden Bu Model?

ADS912A, 12-bit çözünürlüğü sayesinde standart 8-bit osiloskoplara göre daha yüksek ölçüm hassasiyeti sunar.
X-Vision III mimarisi ile daha düşük gürültü ve daha stabil dalga formları elde edilir.
Dahili sinyal jeneratörü ile harici kaynak ihtiyacını azaltır.
Opsiyonel lojik analizör desteği sayesinde dijital protokol analizlerini tek platformda toplar.
SCPI ve LabVIEW desteği ile otomasyon ve ATE sistemlerine kolayca entegre edilir.

Osiloskop Teknik Özellikleri

–––––––––––––––––––––––––
Kanal Sayısı: 2
Bant Genişliği: 125 MHz
Gerçek Zamanlı Örnekleme: 2 GS/s
Bellek Derinliği: 40 M nokta
Dalgaformu Yenileme Hızı: 1.000.000 wfms/s
Dikey Çözünürlük: 12-bit
Dikey Hassasiyet: 500 µV/div – 10 V/div
FFT Nokta Sayısı: 1 milyon
Tetikleme Türleri: Kenar, video, darbe genişliği, eğim, timeout, Nth edge, mantık
Seri Protokoller: UART, I2C, SPI, CAN, LIN
Matematik Fonksiyonları: Toplama, çıkarma, çarpma, bölme, FFT, logaritma, entegrasyon, türev, filtreleme

Görsel ve Kullanım Özellikleri

–––––––––––––––––––––––––
Ekran: 7” dokunmatik LCD
Çözünürlük: 800 × 600
Segmented Memory: Desteklenir
Mask Test: Pass / Fail maske testi ve çıkış desteği
Boyutlar: 270 × 190 × 90 mm
Ağırlık: Yaklaşık 1.7 kg

Dijital Multimetre (DVM) Fonksiyonu

–––––––––––––––––––––––––
Ölçüm Kaynağı: CH1 ve CH2 üzerinden
Ölçümler: AC RMS, DC, AC+DC RMS
Çözünürlük: 4-bit RMS ölçüm
Limit Fonksiyonu: Üst ve alt sınır uyarıları

Dahili Sinyal Jeneratörü

–––––––––––––––––––––––––
Maksimum Frekans: 25 MHz
Dalga Formları: Sinüs, kare, rampa, darbe, keyfi dalga
Keyfi Dalga Formları: Sinc, Gauss, üstel artış/düşüş ve 160+ dalga
Örnekleme Hızı: 125 MSa/s
Dikey Çözünürlük: 14-bit
Dalga Uzunluğu: 8 k nokta
Çıkış Genliği (50 Ω): 5 mVpp – 3 Vpp
DC Ofset: ±3 V

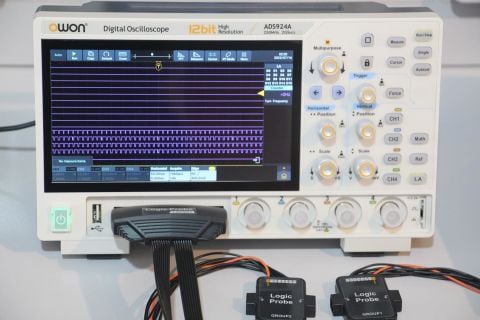

Lojik Analizör (Opsiyonel)

–––––––––––––––––––––––––
Kanal Sayısı: 16 dijital kanal
Örnekleme Hızı: 1 GS/s
Desteklenen Protokoller: UART, SPI, I2C, CAN
Analiz Türleri: Zamanlama analizi ve protokol çözümleme

İletişim ve Yazılım

–––––––––––––––––––––––––
USB: Host ve Device
PC Yazılımı: SCPI ve LabVIEW uyumlu
Güç Girişi: USB-C (12 V / 3 A adaptör)

Kutu İçeriği

–––––––––––––––––––––––––
ADS912A Osiloskop
Güç adaptörü ve kablosu
USB kablosu
2 adet osiloskop probu
Multimetre prob seti
Prob ayar aparatı
Hızlı başlangıç kılavuzu

Opsiyonel aksesuarlar:
Sinyal jeneratörü lisansı, lojik analizör probu, BNC-timsah klipsli prob, taşıma çantası

CMsense Teknik Yaklaşımı

ADS912A, CMsense tarafından çok fonksiyonlu, yüksek çözünürlüklü masaüstü ölçüm ihtiyaçları için teknik olarak değerlendirilmiş ve stoklu olarak sunulmaktadır.
Uygulama seçimi, aksesuar yapılandırması ve otomasyon entegrasyonu için teknik destek sağlanır.
CMsense bu ürünü, eğitimden AR-GE’ye uzanan profesyonel ölçüm altyapılarının merkezi bir bileşeni olarak konumlandırır.
