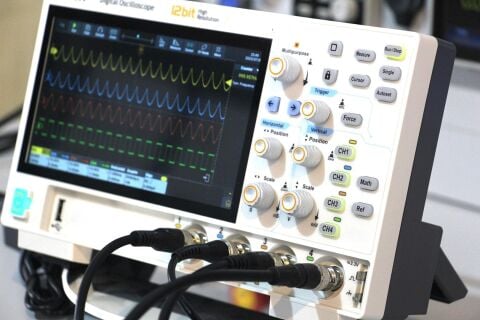

Owon ADS814A Osiloskop – 100 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit
Owon ADS814A Osiloskop – 100 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit
CMsense Teknik Seçimi:
Bu ürün, akademik ve endüstriyel test uygulamaları için tercih edilmiştir.
Fiyatlandırma Bilgisi
Bu ürün, uygulamaya ve teslim koşullarına göre fiyatlandırılmaktadır.
En uygun fiyat ve teknik doğrulama için lütfen teklif isteyiniz.

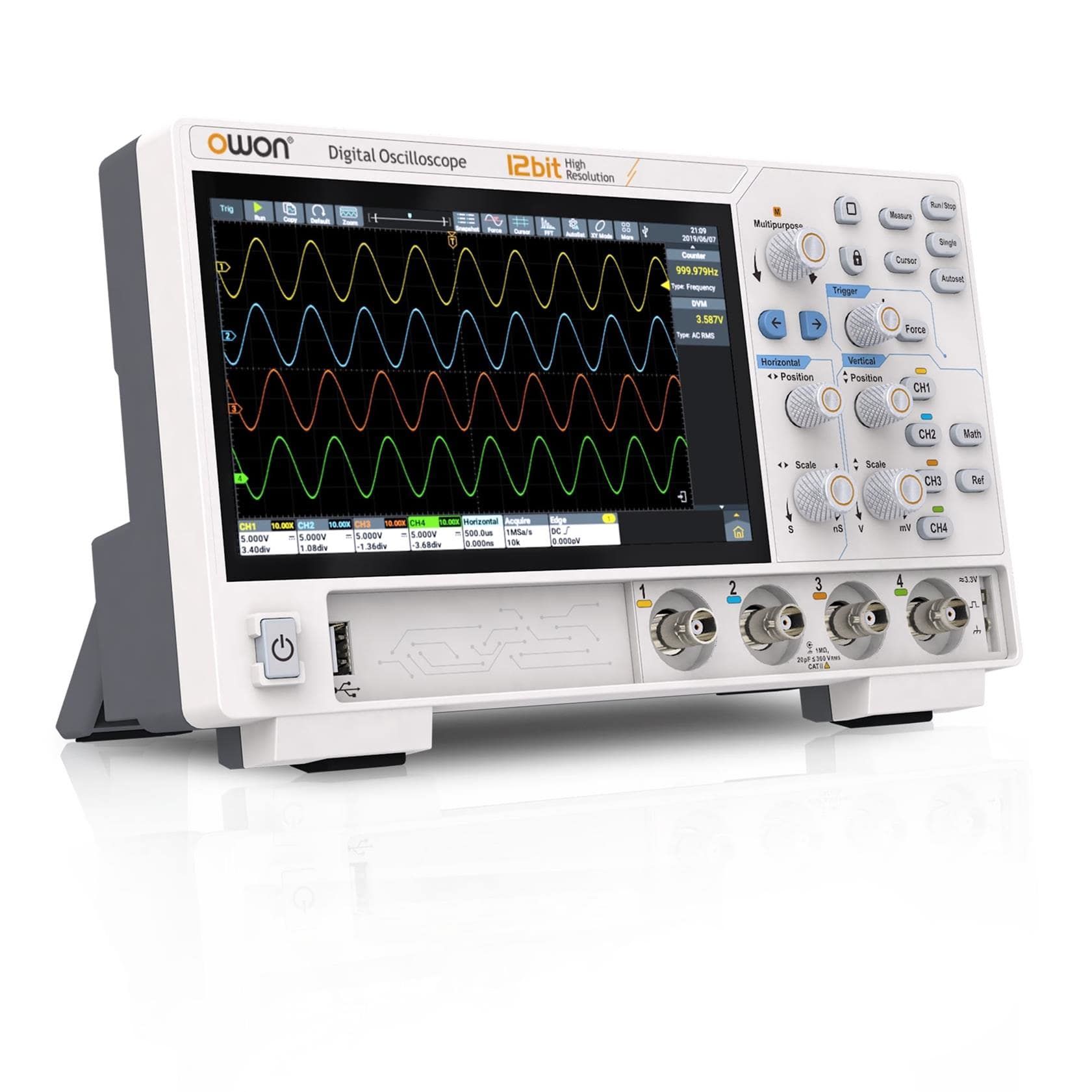

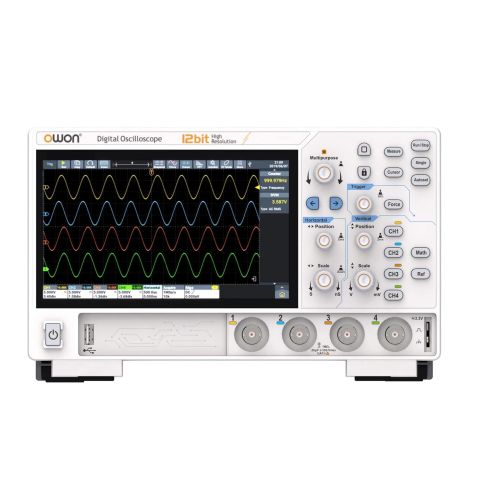

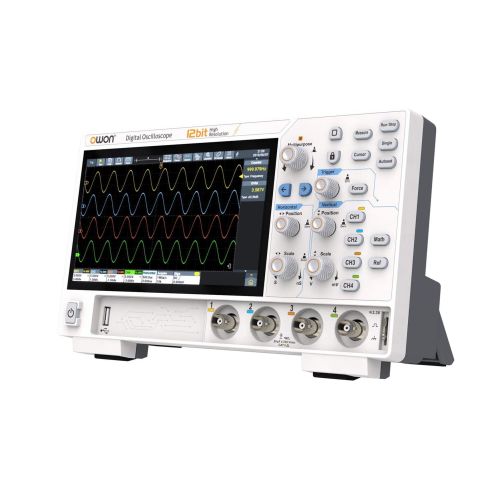

Owon ADS814A, 100 MHz bant genişliği, 4 eşzamanlı kanal ve 12-bit dikey çözünürlük sunan, kompakt yapılı bir profesyonel dijital osiloskoptur.
1.25 GSa/s örnekleme hızı ve 50 M bellek derinliği, çok kanallı sinyallerin ayrıntılı biçimde yakalanmasını ve analiz edilmesini sağlar.

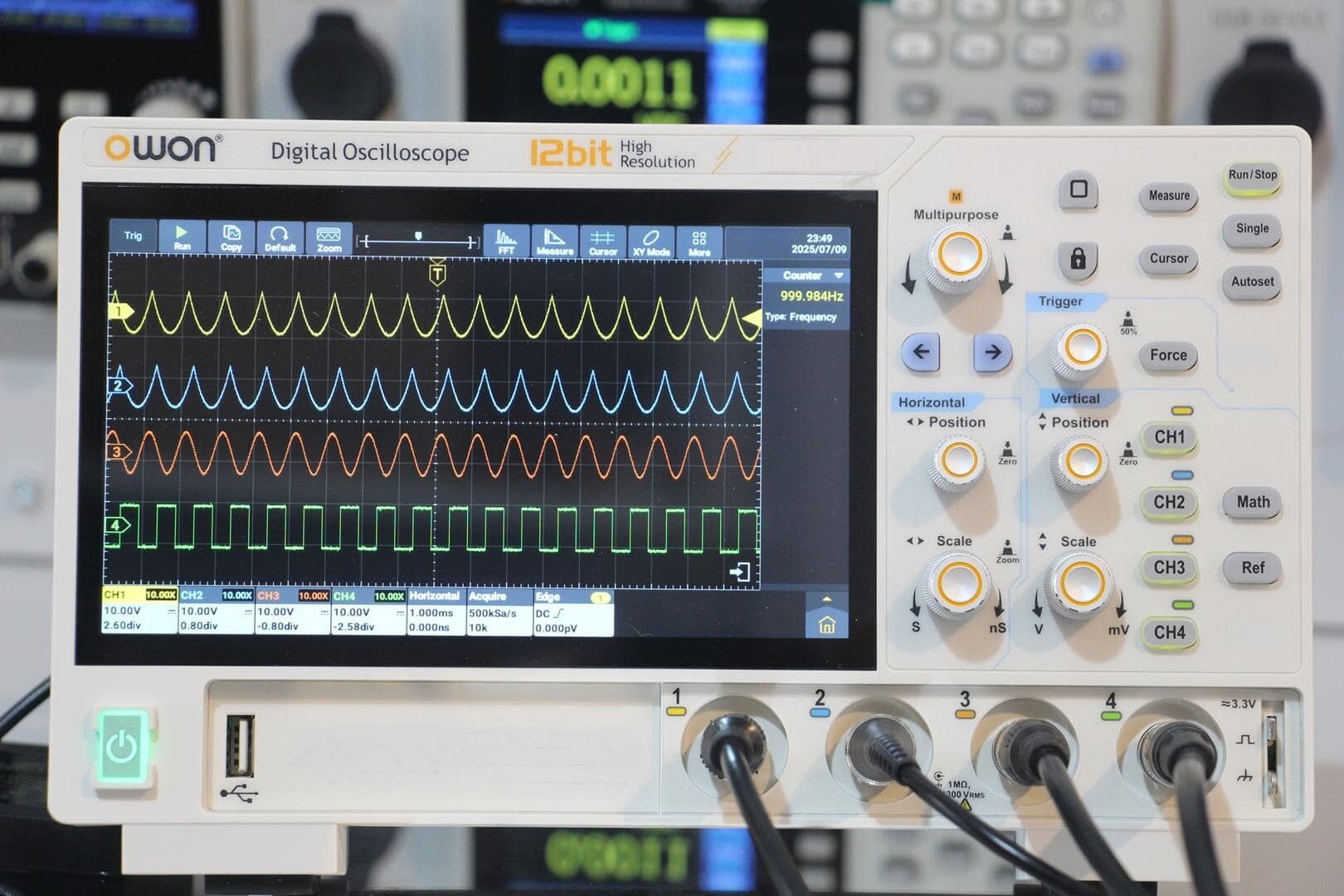

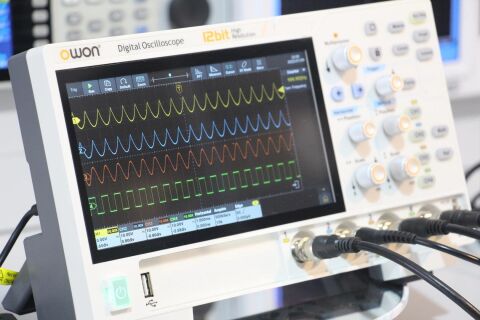

7 inç kapasitif dokunmatik ekranı, sezgisel arayüzü ve yüksek dalgaformu yenileme hızı sayesinde masaüstü ve saha kullanımında pratik bir ölçüm platformu sunar.
Donanımsal protokol çözümleme ve gelişmiş tetikleme seçenekleriyle, eğitimden endüstriyel test süreçlerine kadar geniş bir kullanım alanına hitap eder.
Bu Model Kimler İçin Uygundur?
Çok kanallı temel ve orta seviye sinyal analizleri yapan mühendisler
Gömülü sistem, mikrodenetleyici ve haberleşme protokolü geliştiren ekipler
Eğitim laboratuvarları ve uygulamalı mühendislik dersleri
Teknik servis ve bakım ekipleri
Kompakt yapıda, 4 kanallı ölçüm ihtiyacı olan Ar-Ge ortamları
Yüksek frekanslı RF uygulamaları veya ileri seviye çok yüksek hızlı testler için bu model, ihtiyaçların altında kalabilir.
Owon ADS814A Osiloskop – 100 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit
Neden Owon ADS814A?
100 MHz bant genişliği, çoğu güç elektroniği ve gömülü sistem uygulaması için yeterli ölçüm kapasitesi sunar.
12-bit dikey çözünürlük, düşük genlikli sinyallerde dahi yüksek ölçüm hassasiyeti sağlar.
4 kanallı mimari, birden fazla sinyalin eşzamanlı izlenmesine olanak tanır.
7” dokunmatik ekran ve kompakt gövde, masaüstü ve taşınabilir kullanımda avantaj sağlar.
Owon ADS814A Osiloskop – 100 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit
Teknik Özellikler
Bant Genişliği: 100 MHz
Kanal Sayısı: 4
Gerçek Zamanlı Örnekleme: 1.25 GSa/s (tek kanal), 625 MSa/s (tüm kanallar)
Bellek Derinliği: 50 M
Dalgaformu Yenileme Hızı: 700 000 wfms/s
Dikey Çözünürlük: 12-bit
Dikey Hassasiyet: 500 µV/div – 10 V/div
FFT Analizi: 1 M noktalı FFT
Giriş Empedansı: 1 MΩ ±2 % / 20 pF ±5 %
Prob Uyumu: 1× – 1000× (özelleştirilebilir)
Owon ADS814A Osiloskop – 100 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit
Tetikleme ve Analiz Özellikleri
Tetikleme Türleri: Kenar, Video, Darbe, Eğim, Runt, Zaman Aşımı, N’inci Kenar, Mantık
Protokol Tetikleme: UART, I²C, SPI, CAN, LIN
Donanımsal Protokol Çözümleme: 2 kanalda UART, I²C, SPI, CAN, LIN
Otomatik Ölçümler: Frekans, periyot, RMS, Vpp, faz vb.
Frekans Sayacı: 6 haneli
Voltmeter: AC, DC, AC+DC RMS (4 haneli)
Owon ADS814A Osiloskop – 100 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit
Ek Ölçüm Özellikleri
Segmented Memory: Var
Mask Test (Pass/Fail): Var
Owon ADS814A Osiloskop – 100 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit
Görsel ve Ekran Özellikleri
Ekran: 7 inç kapasitif dokunmatik LCD
Çözünürlük: 1024 × 600 piksel
Kullanım: Çoklu dokunmatik destekli, sezgisel menü yapısı
Owon ADS814A Osiloskop – 100 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit
Depolama ve Yazılım
Veri Kaydı: Dahili kayıt ve dışa aktarma
Harici Aygıt Desteği: USB üzerinden klavye ve mouse
Uzaktan Kullanım: Opsiyonel kablosuz modüllerle desteklenir
Owon ADS814A Osiloskop – 100 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit
Güç ve Fiziksel Özellikler
Güç Girişi: Type-C 12 V / 3 A

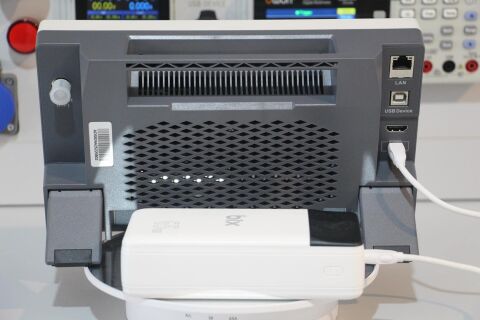

Besleme: Harici adaptör veya uyumlu powerbank
Boyutlar: 260 × 160 × 78 mm
Ağırlık: Yaklaşık 1.5 kg
Owon ADS814A Osiloskop – 100 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit

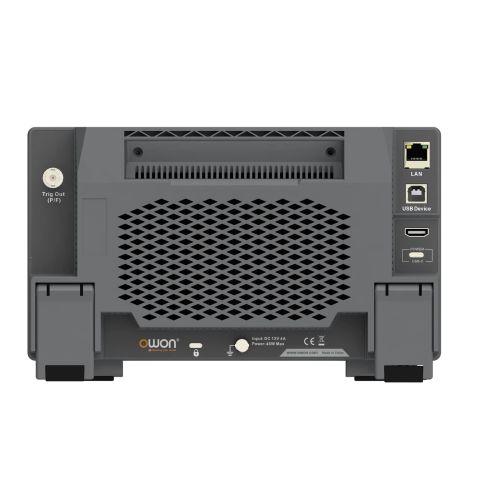

İletişim ve Bağlantılar
USB: Harici aygıt ve veri aktarımı
Kablosuz (Opsiyonel): Wi-Fi / Bluetooth
Aksesuar: Klavye, mouse ve yazıcı desteği
Owon ADS814A Osiloskop – 100 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit
Kullanım Alanları
Eğitim ve uygulamalı laboratuvar çalışmaları
Gömülü sistem ve mikrodenetleyici geliştirme
Teknik servis ve bakım testleri
Üretim hattı temel ölçüm ve doğrulama uygulamaları
Owon ADS814A Osiloskop – 100 MHz – 4 Kanal – 7” Dokunmatik – 12-Bit
CMsense Teknik Yaklaşımı
Bu ürün, eğitim ve Ar-Ge odaklı laboratuvarlar ile endüstriyel test uygulamaları için seçilmiş ve sahada doğrulanmıştır.
Satış sonrası destek, teknik dokümantasyon ve uygulama danışmanlığı CMsense tarafından sağlanır.
Yararlı Kaynaklar:
Owon ADS814A Osiloskop-100MHz-4Ch-7"DokEkr-12Bit Teknik Döküman tıklayınız
Owon ADS814A Osiloskop-100MHz-4Ch-7"DokEkr-12Bit Kullanım kılavuzu tıklayınız
––––––––––––––––––––––––––––––––––
