350 MHz 4 Kanal 12 Bit Osiloskop – ADS3354A

OWON ADS3354A Osiloskop 350 MHz 4 Kanal 12 Bit 2 Kanallı 50 MHz AFG

CMsense Teknik Seçimi

Bu ürün akademik araştırmalar, güç elektroniği, gömülü sistemler, haberleşme sistemleri ve endüstriyel Ar-Ge uygulamaları için CMsense tarafından önerilmektedir.

CMsense tarafından satılan ADS3354A modellerinde 2 Kanallı 50 MHz Arbitrary Function Generator aktif olarak sunulmaktadır.

Türkiye stoklarımızdan hızlı teslim edilmektedir.

Üstün Özellikler

12 Bit yüksek çözünürlüklü ADC

350 MHz bant genişliği

2.5 GSa/s gerçek zamanlı örnekleme hızı

500.000 wfms/s dalga formu yenileme hızı

100 Mpts derin bellek

FPGA tabanlı Digital Phosphor teknolojisi

SCPI ile kullanıcı tanımlı Waveform aktarımı

2 Kanallı 50 MHz Arbitrary Function Generator

USB Type-C güç girişi (12 V / 4 A)

10.1 inç çoklu dokunmatik ekran

UART SPI I²C CAN LIN protokol çözümleme

LAN HDMI USB ve Web Control desteği

Ürün Tanıtımı

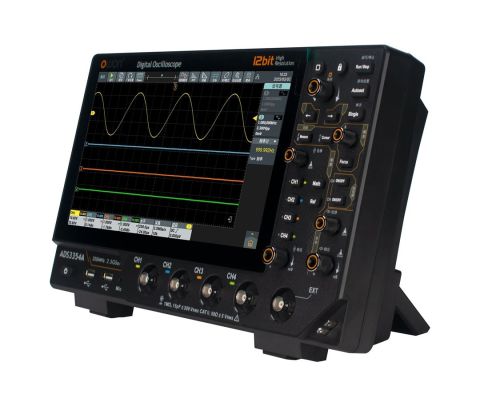

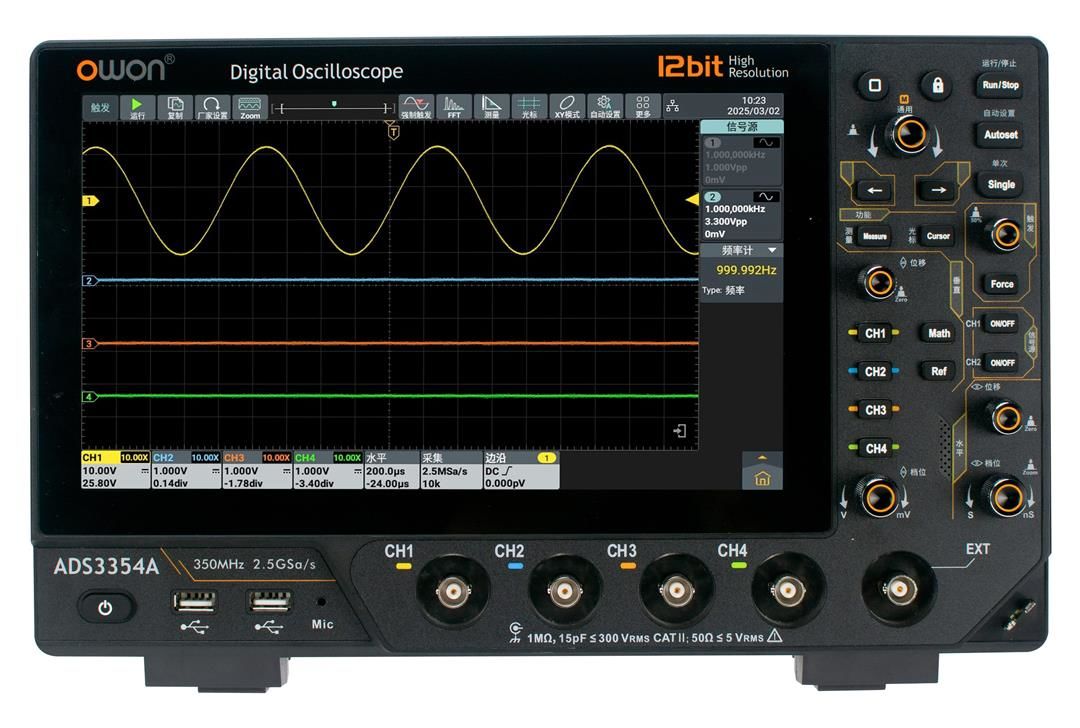

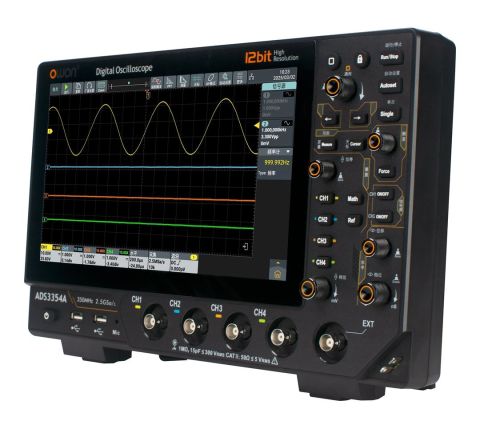

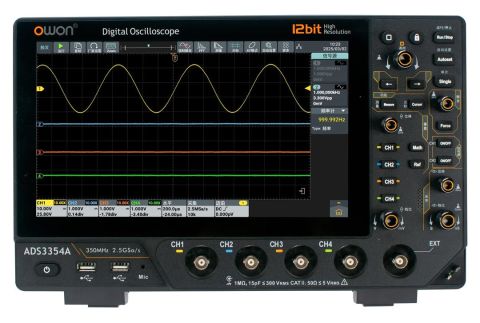

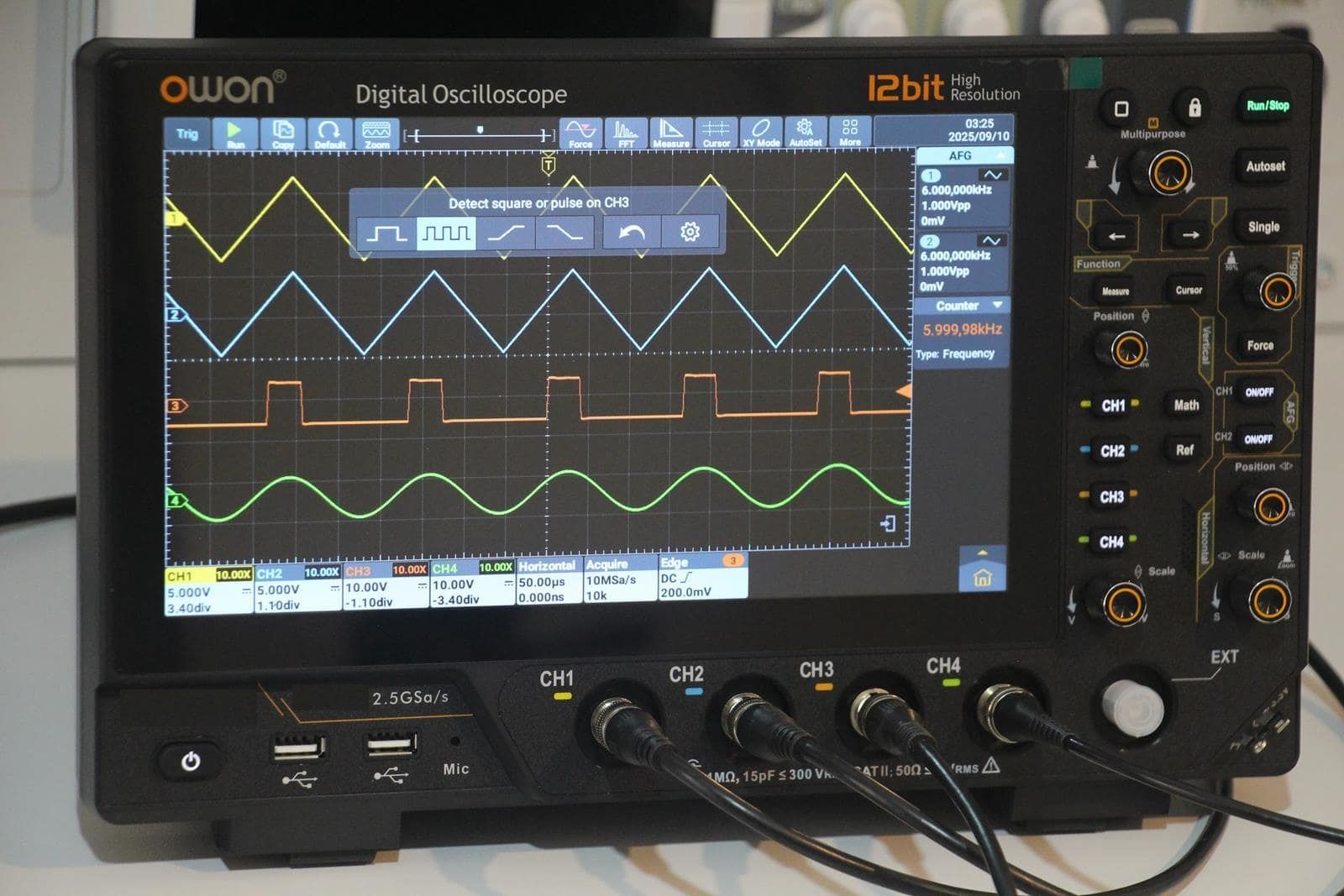

OWON ADS3354A; 350 MHz bant genişliği, 4 analog kanal, 12 Bit ADC mimarisi, 2.5 GSa/s örnekleme hızı ve 100 Mpts derin belleği ile profesyonel elektronik tasarım, doğrulama ve test uygulamaları için geliştirilmiş yeni nesil dijital osiloskoptur.

12 Bit çözünürlüğü sayesinde düşük seviyeli sinyaller, ripple bileşenleri ve küçük genlik değişimleri klasik 8 Bit osiloskoplara göre çok daha yüksek hassasiyetle analiz edilebilir.

FPGA tabanlı Digital Phosphor teknolojisi ile 500.000 wfms/s dalga formu yenileme hızı birlikte çalışarak kısa süreli glitch, transient ve düşük görülme olasılığına sahip sinyallerin yakalanmasını kolaylaştırır.

CMsense tarafından sunulan ADS3354A modellerinde bulunan 2 Kanallı 50 MHz Arbitrary Function Generator sayesinde laboratuvar uygulamalarında harici fonksiyon jeneratörü ihtiyacı önemli ölçüde azalır.

SCPI komut desteği sayesinde MATLAB, Python, LabVIEW ve benzeri otomasyon yazılımları kullanılarak kullanıcı tanımlı waveform verileri Arbitrary Function Generator içerisine aktarılabilir.

ADS3354A, standart AC güç girişine ek olarak USB Type-C güç girişi üzerinden de 12 V / 4 A ile beslenebilir. Harici USB-C güç adaptörü veya 12 V / 4 A çıkış verebilen uyumlu mobil güç kaynakları ile laboratuvar dışında da kullanılabilir.

Kimler İçin Uygundur

Güç elektroniği tasarım mühendisleri

SMPS tasarımcıları

Motor sürücü ve inverter geliştiren firmalar

Batarya Yönetim Sistemleri (BMS) geliştiren ekipler

FPGA ve gömülü sistem geliştiricileri

Elektrikli araç elektroniği

Haberleşme sistemleri

Üniversite laboratuvarları

Akademik Ar-Ge merkezleri

Savunma sanayi projeleri

Seri haberleşme analizi yapan kullanıcılar

Teknik Özellikler

Bant Genişliği

350 MHz

Kanal Sayısı

4 Analog Kanal + 1 Harici Trigger

Gerçek Zamanlı Örnekleme Hızı

2.5 GSa/s (Tek Kanal)

2.5 GSa/s (İki Kanal)

1.25 GSa/s (Dört Kanal)

Kayıt Uzunluğu

100 Mpts

Dalga Formu Yenileme Hızı

500.000 wfms/s

Dikey Çözünürlük

12 Bit

Gerilim Aralığı

500 µV/div – 10 V/div

Giriş Empedansı

1 MΩ ve 50 Ω

Tetikleme ve Analiz

Edge

Pulse

Video

Slope

Runt

Window

Timeout

Nth Edge

Logic

Matematiksel İşlemler

Toplama

Çıkarma

Çarpma

Bölme

FFT

Integral

Türev

Dijital Filtre

Kullanıcı Tanımlı Matematik Fonksiyonları

Seri Haberleşme Analizi

UART

RS232

SPI

I²C

CAN

LIN

Dahili Arbitrary Function Generator

2 Kanal

50 MHz

14 Bit

160 MSa/s

Sinüs

Kare

Ramp

Pulse

Noise

Arbitrary

AM

FM

PM

FSK

Sweep

Burst

SCPI ile kullanıcı tanımlı Waveform aktarımı

Waveform Cloning

Bode Plot (FRA)

Ölçüm Fonksiyonları

43 otomatik ölçüm

FFT

DVM

6 Haneli Frekans Sayacı

Pass/Fail Test

Segmented Memory

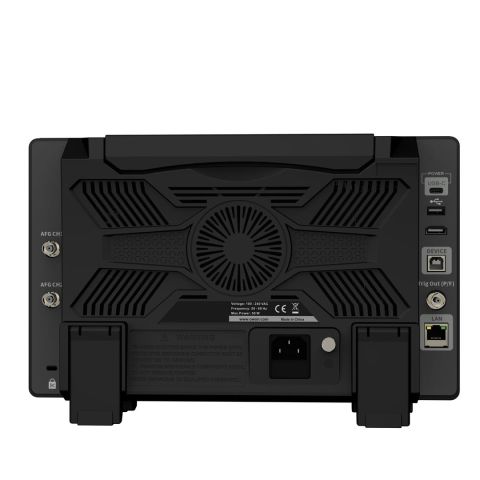

Bağlantılar

LAN

HDMI

USB Device

3 × USB Host

USB Type-C Güç Girişi (12 V / 4 A)

Trig Out (Pass/Fail)

Web Control

SCPI Remote Control

Güç Özellikleri

100–240 V AC, 50/60 Hz

Standart IEC C14 AC güç girişi

USB Type-C güç girişi (12 V / 4 A)

Fonksiyon jeneratörü bulunmayan modellerde güç tüketimi <35 W

Fonksiyon jeneratörü bulunan modellerde güç tüketimi <50 W

USB-C üzerinden besleme için adaptörün 12 V / ≥4 A çıkışını desteklemesi önerilir.

Kutu İçeriği

ADS3354A Osiloskop

4 Adet Osiloskop Probu

Güç Adaptörü

USB Kablosu

Kullanım Kılavuzu
