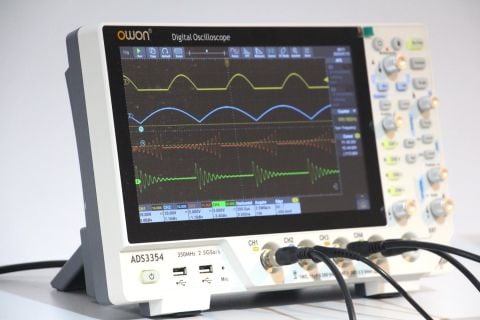

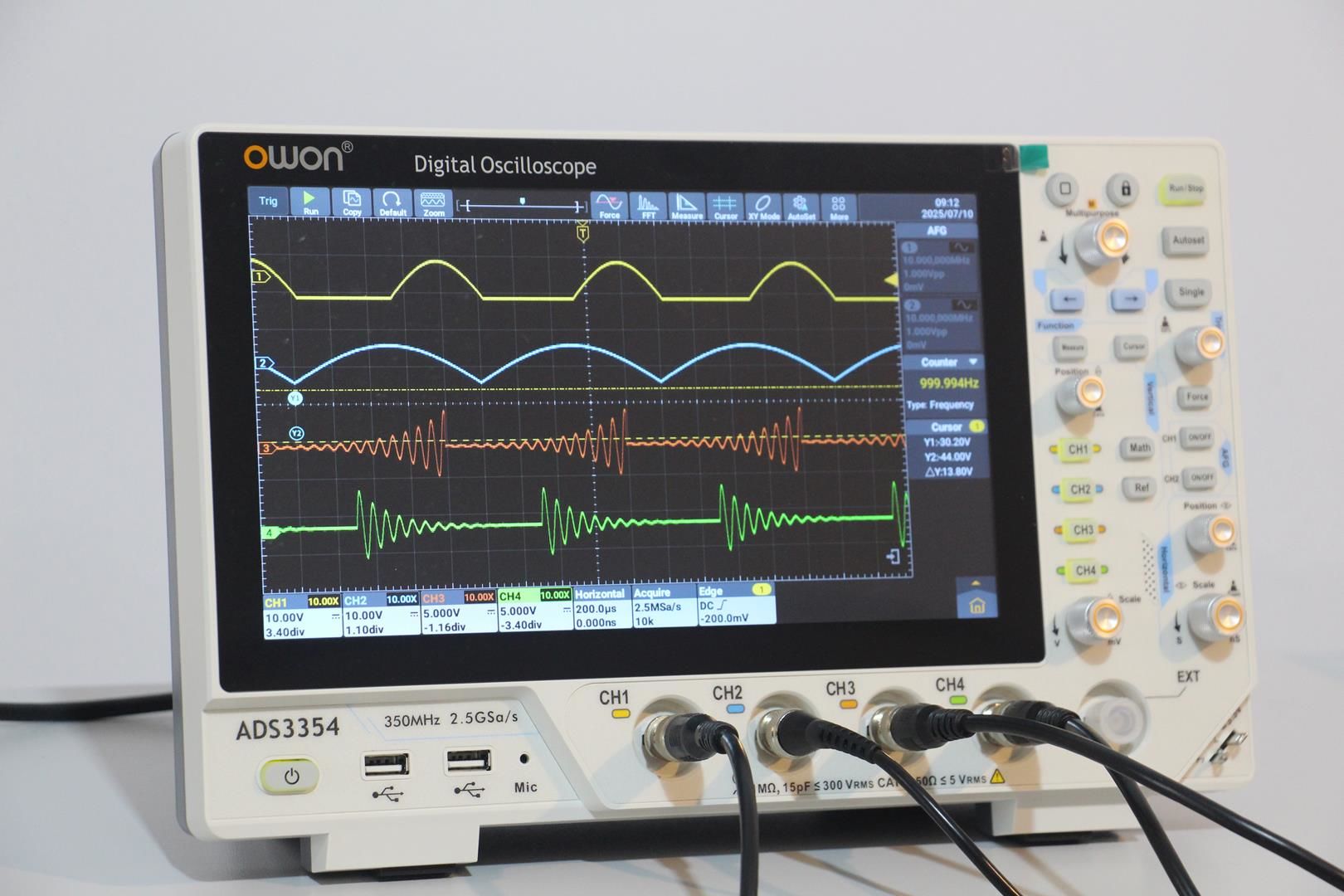

Owon ADS3354, 350 MHz bant genişliği ve 4 eşzamanlı kanal sunan, X-Vision II mimarisi üzerine kurulu profesyonel bir dijital osiloskoptur.
Düşük gürültü seviyesi, 100 M bellek derinliği ve yüksek dalgaformu yenileme hızı sayesinde çok kanallı ve yüksek hızlı sinyallerin güvenilir biçimde analiz edilmesini sağlar.

Osiloskop fonksiyonlarına ek olarak FFT spektrum analizörü, voltmetre ve dahili 50 MHz çift kanallı fonksiyon jeneratörü desteğini tek cihazda sunması, ADS3354’ü eğitimden endüstriyel Ar-Ge’ye kadar geniş bir yelpazede kullanılabilir hale getirir.
10.1 inç çoklu dokunmatik ekranı ve Android tabanlı işletim sistemi ile sezgisel ve hızlı bir kullanım deneyimi sunar.

Bu Model Kimler İçin Uygundur?

Yüksek bant genişliği gerektiren çok kanallı ölçümler yapan mühendisler
Güç elektroniği, inverter ve motor sürücü sistemleriyle çalışan ekipler
UART, I²C, SPI, CAN ve LIN protokollerini donanımsal olarak analiz etmek isteyen kullanıcılar
Eğitim laboratuvarları ve uygulamalı mühendislik dersleri
Dahili sinyal jeneratörü ve FFT analiziyle entegre test altyapısı kurmak isteyen Ar-Ge ortamları

12-bit dikey çözünürlük gerektiren çok hassas ölçümler için ADS3354A modeli daha uygun olabilir.

Neden Owon ADS3354?

350 MHz bant genişliği, hızlı anahtarlamalı ve çok fazlı sistemlerde güvenilir ölçüm sağlar.
4 kanallı mimari, eşzamanlı sinyal karşılaştırmalarında önemli avantaj sunar.
Dahili fonksiyon jeneratörü ve FFT analizi, harici ekipman ihtiyacını azaltır.
10.1” dokunmatik ekran ve Android tabanlı arayüz, uzun süreli testlerde kullanım konforunu artırır.

Türkiye’de Stokta – Hızlı Teslim

Bu model CMsense Teknoloji stoklarında mevcuttur.
Proje bazlı uygulamalar için bekleme süresi olmadan hızlı teslim avantajı sunar.

Owon ADS3354 Osiloskop – 350 MHz – 4 Kanal – 10.1” Dokunmatik

Projenize Özel Fiyat ve Ödeme Avantajı

Kurumsal projeler için özel fiyatlandırma ve esnek ödeme seçenekleri sunulmaktadır.
Projenize uygun koşulları değerlendirmek için bizimle iletişime geçebilirsiniz.

Teknik Özellikler

Bant Genişliği: 350 MHz
Kanal Sayısı: 4 + harici tetik
Gerçek Zamanlı Örnekleme: 2.5 GS/s (tek kanal), 1.25 GS/s (tüm kanallar)
Bellek Derinliği: 100 M
Dalgaformu Yenileme Hızı: 500 000 wfms/s
Dikey Çözünürlük: 8-bit
Dikey Hassasiyet: 500 µV/div – 10 V/div
Zaman Tabanı Aralığı: 500 ps/div – 1000 s/div
DC Kazanç Doğruluğu: ≤1 mV: %4, ≥2 mV: %3
Giriş Empedansı: 1 MΩ ±2 % (15 pF ±5 pF) / 50 Ω ±2 %
Prob Katsayısı: 1× – 1 M× (özelleştirilebilir)

Tetikleme ve Analiz Özellikleri

Tetikleme Türleri: Kenar, Video, Darbe, Eğim, Timeout, Pencere, N’inci Kenar, Mantık
Protokol Tetikleme: UART/RS232, I²C, SPI, CAN, LIN
Protokol Çözümleme (Dahil): UART, I²C, SPI, CAN, LIN
Otomatik Ölçümler: Frekans, periyot, RMS, Vpp, yükselme/düşme süresi, duty cycle, faz, gecikme vb.
Matematiksel İşlemler: Toplama, çıkarma, çarpma, bölme, FFT, FFT RMS, log, trigonometrik, integral, türev, filtreleme

Owon ADS3354 Osiloskop – 350 MHz – 4 Kanal – 10.1” Dokunmatik
Ek Ölçüm Özellikleri

Segmented Memory: Var
Mask Test (Pass/Fail): Var

Owon ADS3354 Osiloskop – 350 MHz – 4 Kanal – 10.1” Dokunmatik
Voltmetre Özellikleri

Ölçüm Türleri: DC, AC RMS, AC+DC RMS
Çözünürlük: 4 basamak
Kullanım: Gerilim tabanlı temel ölçümler

Owon ADS3354 Osiloskop – 350 MHz – 4 Kanal – 10.1” Dokunmatik
FFT Spektrum Analizörü

FFT Nokta Sayısı: 1 milyon
Gelişmiş İşlevler: FFT RMS, zoom, dijital filtreler (LP/HP/BP/BR)
Kullanım: Gerilim sinyallerinin frekans bileşenlerini yüksek doğrulukla analiz etme

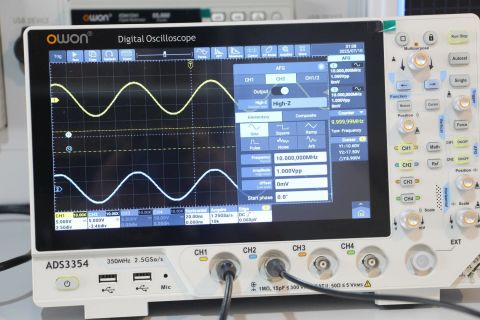

Dahili Fonksiyon Jeneratörü

Kanal Sayısı: 2
Maksimum Frekans: 50 MHz
Örnekleme Hızı: 160 MSa/s
Dikey Çözünürlük: 14-bit
Standart Dalgaformları: Sinüs, kare, rampa, darbe, gürültü
Keyfi Dalgaformları: Sin(x)/x, üstel, step ve toplam 28 çeşit
Dalgaformu Uzunluğu: 2 K – 16 K nokta
Çıkış Genliği:
– Yüksek empedans: 2 mVpp – 10 Vpp
– 50 Ω: 1 mVpp – 5 Vpp
Modülasyon: AM, FM, PM, FSK, Sweep, Burst

Owon ADS3354 Osiloskop – 350 MHz – 4 Kanal – 10.1” Dokunmatik
Görsel, Donanım ve Sistem Özellikleri

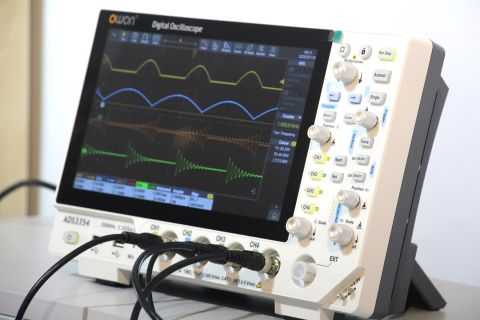

Ekran: 10.1 inç LCD, çoklu dokunmatik
Çözünürlük: 1024 × 600 piksel
İşletim Sistemi: Android tabanlı
Dahili Donanım: Mikrofon ve hoparlör
Genişletilebilirlik: USB klavye ve mouse desteği
Kablosuz (Opsiyonel): Wi-Fi, Bluetooth, FTP, mobil erişim noktası, yazıcı

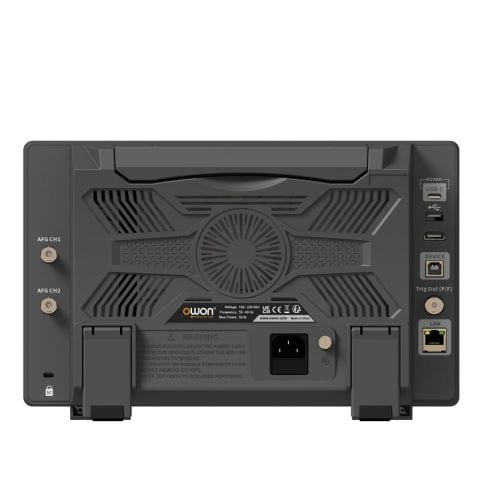

Bağlantılar: USB Host (3×), USB Device, HDMI, LAN, Trigger Out
Güç Girişi: Type-C, 12 V / 4 A adaptör

Owon ADS3354 Osiloskop – 350 MHz – 4 Kanal – 10.1” Dokunmatik
Güç ve Fiziksel Özellikler

Boyutlar: 325 × 209 × 111.5 mm
Ağırlık: Yaklaşık 3.2 kg

Owon ADS3354 Osiloskop – 350 MHz – 4 Kanal – 10.1” Dokunmatik
Kullanım Alanları

Yüksek bant genişlikli çok kanallı devre analizi
Güç elektroniği ve motor sürücü sistemleri
Eğitim ve akademik Ar-Ge laboratuvarları
Entegre test ve doğrulama istasyonları

Owon ADS3354 Osiloskop – 350 MHz – 4 Kanal – 10.1” Dokunmatik
Kutu İçeriği

Güç kablosu
USB kablosu
4 adet osiloskop probu
Voltaj ölçüm prob seti
Prob ayar aracı
Hızlı başlangıç kılavuzu

Opsiyonel: BNC–timsah klipsli prob, taşıma çantası
