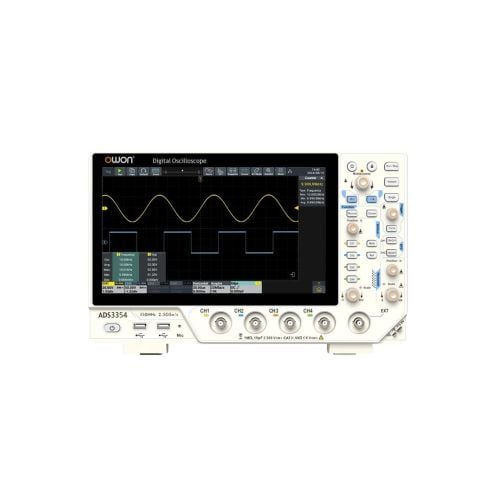

Owon ADS3354 4. Nesil Çok İşlevli Osiloskop 350 MHz 4-Ch 10''DokEkr

Owon ADS3354 4. Nesil Çok İşlevli Osiloskop 350 MHz 4-Ch 10''DokEkr
Owon ADS3354, gelişmiş X-Vision II mimarisi ile donatılmış, 350 MHz bant genişliği ve 4 kanal desteği sunan çok fonksiyonlu dijital bir osiloskoptur. Bu mimari sayesinde cihaz, düşük gürültü seviyesi, geniş hafıza derinliği ve yüksek dalgaformu yenileme hızına sahiptir. Osiloskop, FFT spektrum analizörü, voltmetre ve opsiyonel 50 MHz çift kanallı sinyal jeneratörü özelliklerini tek bir cihazda birleştirerek profesyonel ölçüm ihtiyaçlarına kompakt bir çözüm sunar.

Owon ADS3354 4. Nesil Çok İşlevli Osiloskop 350 MHz 4-Ch 10''DokEkr
Osiloskop Özellikleri

Kanal Sayısı: 4 + EXT
Bant Genişliği: 350 MHz
Gerçek Zamanlı Örnekleme: 2.5 GS/s (tek kanal), 1.25 GS/s (tam kanal)
Bellek Derinliği: 100 M
Dalgaformu Yenileme Hızı: 500,000 wfms/s
Dikey Çözünürlük: 8 bit
Dikey Hassasiyet: 500 µV/div – 10 V/div
Zaman Tabanı Aralığı: 500 ps/div – 1000 s/div
DC Kazanç Doğruluğu: ≤1 mV: %4, ≥2 mV: %3
Giriş Empedansı: 1 MΩ ±2%, paralel 15 pF ±5 pF; 50Ω ±2% seçilebilir
Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth, RS232/UART, I2C, SPI, CAN, LIN
Protokol Çözümleme (Dahil): UART, I2C, SPI, CAN, LIN

Matematik Fonksiyonları: +, –, ×, ÷, FFT, FFT RMS, log, ln, exp, abs, sin, cos, tan, türev, integral, karekök, filtreleme
Otomatik Ölçümler: Periyot, frekans, +/− genişlik, yükselme/süşme süresi, duty cycle, RMS, Vpp, overshoot, alan, faz, gecikme ve diğerleri
Ekran: 10.1 inç LCD, 1024x600 çözünürlük, çoklu dokunmatik destekli
Boyutlar: 325 x 209 x 111.5 mm
Ağırlık: Yaklaşık 3.2 kg

Owon ADS3354 4. Nesil Çok İşlevli Osiloskop 350 MHz 4-Ch 10''DokEkr
Voltmetre Özellikleri

Ölçüm Türleri: DC, AC RMS, AC+DC RMS
Çözünürlük: 4 basamak
Kullanım Alanı: Gerilim tabanlı temel ölçümler

Owon ADS3354 4. Nesil Çok İşlevli Osiloskop 350 MHz 4-Ch 10''DokEkr
FFT Spektrum Analizörü Özellikleri

FFT Nokta Sayısı: 1 milyon
Gelişmiş İşlevler: FFT RMS, zoom, dijital filtreleme (alçak/geçiren, bant/engelleyen)
Kullanım: Gerilim sinyallerinin frekans bileşenlerini yüksek doğrulukla analiz etme

Owon ADS3354 4. Nesil Çok İşlevli Osiloskop 350 MHz 4-Ch 10''DokEkr
Sinyal Jeneratörü Özellikleri (Opsiyonel)

Kanal Sayısı: 2
Maksimum Frekans: 50 MHz
Örnekleme Hızı: 160 MSa/s
Dikey Çözünürlük: 14 bit
Standart Dalgaformları: Sinüs, kare, rampa, darbe, gürültü
Keyfi Dalgaformları: Sin(x)/x, exponansiyel, step, toplam 28 çeşit
Keyfi Dalgaformu Frekans Aralığı: 1 μHz – 10 MHz
Dalgaformu Uzunluğu: 2K – 16K nokta
Amplitüd: 2 mVpp – 10 Vpp (yüksek empedans), 1 mVpp – 5 Vpp (50Ω)
Modülasyon: AM, FM, PM, FSK, Sweep, Burst

Owon ADS3354 4. Nesil Çok İşlevli Osiloskop 350 MHz 4-Ch 10''DokEkr
Diğer Özellikler

İşletim Sistemi: Android tabanlı
Dahili Donanım: Mikrofon ve hoparlör
Genişletilebilirlik: USB klavye ve mouse desteği, HDMI çıkışı
Kablosuz Bağlantı (Opsiyonel): Wi-Fi, Bluetooth, FTP, mobil erişim noktası, yazıcı desteği
Güç Girişi: Type-C, 12V/4A adaptör
Arayüzler: USB Host (x3), USB Device, HDMI, LAN, Trigger Out, Type-C güç girişi

Owon ADS3354 4. Nesil Çok İşlevli Osiloskop 350 MHz 4-Ch 10''DokEkr
Kutu İçeriği

Güç kablosu
USB kablosu
4 adet osiloskop probu
Voltaj ölçüm prob seti
Prob ayar aracı
Hızlı başlangıç kılavuzu
Opsiyonel: Sinyal jeneratörü, BNC - timsah klipsli prob, taşıma çantası
