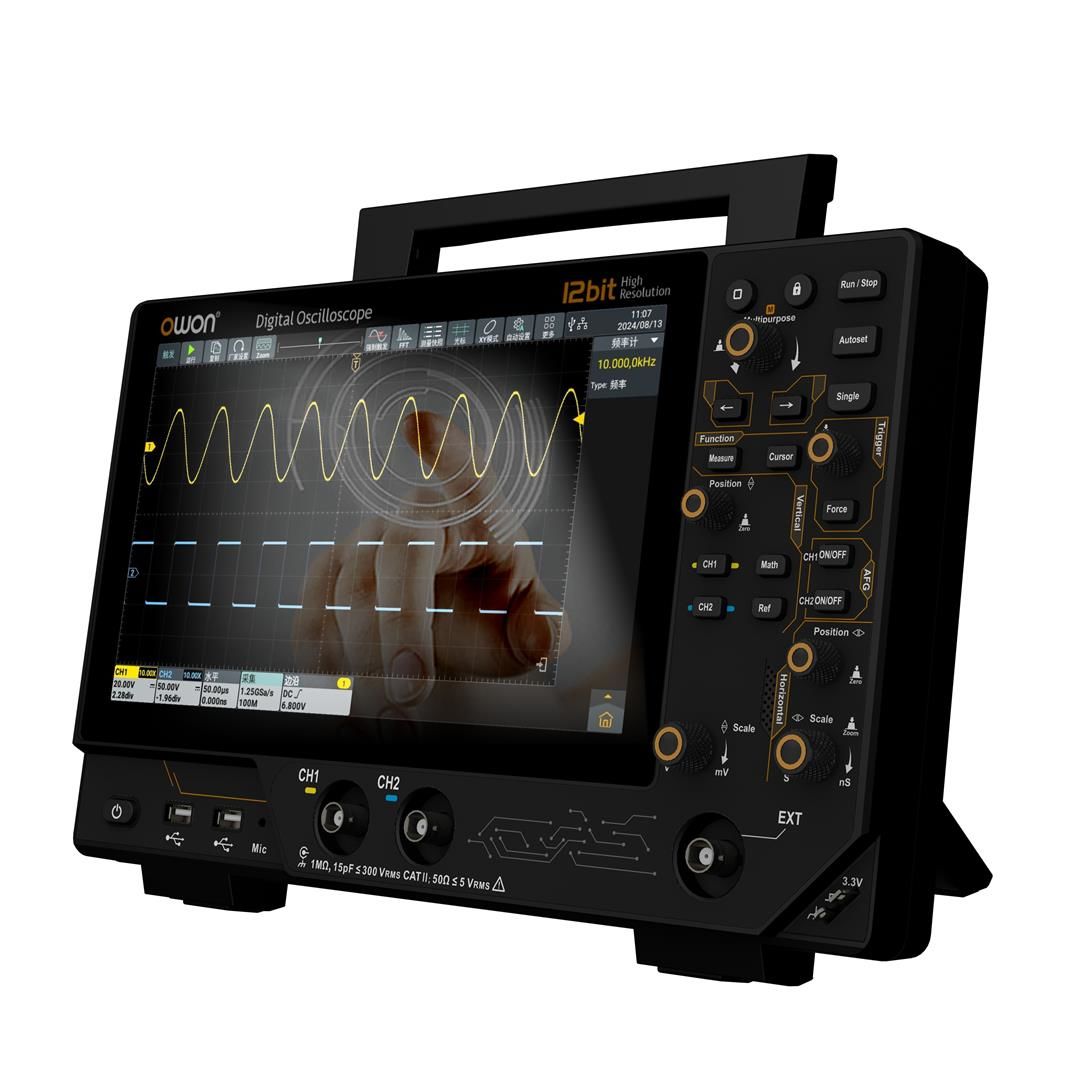

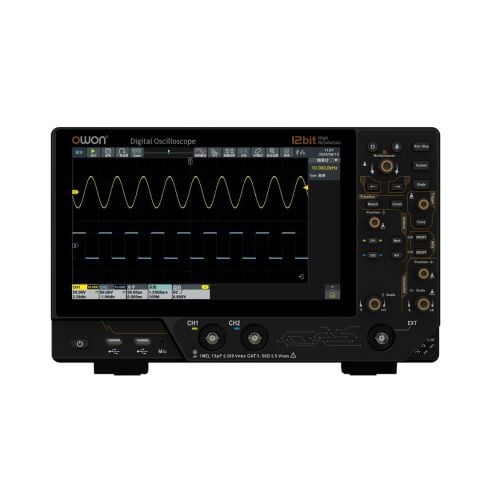

Owon ADS3352A Osiloskop-350MHz-2Ch-10’’DokEkr-12Bit

Owon ADS3352A Osiloskop-350MHz-2Ch-10’’DokEkr-12Bit

ADS3000A Serisi; osiloskop, çift kanallı 50 MHz keyfi dalga formu jeneratörü (dahil), frekans sayacı, voltmetre, FFT spektrum analizörü ve protokol analizörü özelliklerini tek bir cihazda birleştirir. 100 MHz – 500 MHz bant genişliği, sınıfındaki en yüksek örnekleme hızlarından biri olan 2.5 GSa/s değeriyle, en hızlı sinyal değişimlerini bile net ve doğru şekilde yakalayarak mükemmel ölçüm doğruluğu sağlar. Bu özellik, özellikle yüksek frekanslı uygulamalarda kararlılık ve güvenilirlik sunar. 12-bit dikey çözünürlük, 100M kayıt uzunluğu ve saniyede 500.000 dalgaformu yenileme hızıyla güçlü bir performans sağlar. AFG’li modellerde Bode diyagramı ve waveform klonlama gibi gelişmiş analiz yetenekleri mevcuttur. Geniş 10.1 inç dokunmatik ekranı, zengin tetikleme ve kod çözme desteği, çoklu bağlantı seçenekleri ve gelişmiş yazılım özellikleriyle hem eğitim hem de profesyonel kullanım için idealdir.

Owon ADS3352A Osiloskop-350MHz-2Ch-10’’DokEkr-12Bit
Teknik Özellikler
Bant Genişliği (-3 dB): 350 MHz
Kanal Sayısı: 2+EXT
Gerçek Zamanlı Örnekleme Hızı: 2.5 GSa/s (tek kanal) / 1.25 GSa/s (iki kanal)
Kayıt Uzunluğu: 100M
Dalgaformu Yenileme Hızı: 500,000 wfms/s
Dikey Çözünürlük: 12 bit
Gerilim Aralığı (S/div): 500 µV/div - 10 V/div
Zaman Tabanı Aralığı: 500 ps/div - 1000 s/div
Zaman Gecikmesi Doğruluğu: ±1 ppm (tipik)
DC Kazanç Doğruluğu: %3 (≤1mV) / %2 (2mV) / %1.5 (≥5mV)
Giriş Empedansı: 1 MΩ ±2% (15 pF ±5) / 50 Ω ±2%
Prob Katsayısı: 1X – 1M X, 1-2-5 adımlı, özelleştirilebilir

Owon ADS3352A Osiloskop-350MHz-2Ch-10’’DokEkr-12Bit
Tetikleme Türleri:
Kenar, Video, Darbe, Eğim, Runt, Pencere, Zaman Aşımı, N. Kenar, Lojik, RS232/UART, I2C, SPI, CAN, LIN

Veri Yolu Çözümleme:
RS232/UART / I2C / SPI / CAN / LIN

Otomatik Ölçümler:
43 çeşit (frekans, periyot, yükselme/düşme süresi, RMS, Vpp, faz farkı vb.)

Owon ADS3352A Osiloskop-350MHz-2Ch-10’’DokEkr-12Bit
Matematiksel İşlemler:
/ - / * / / / && / || / ^ / ! / integral / türev / karekök / log / trigonometrik / FFT / kullanıcı tanımlı fonksiyonlar / dijital filtre (alçak / yüksek geçiren, band geçiren / band red)

Frekans Sayacı:
6 haneli, maksimum frekans: analog bant genişliği

Owon ADS3352A Osiloskop-350MHz-2Ch-10’’DokEkr-12Bit
Voltmeter:
DC / AC+DC RMS / AC RMS (çözünürlük: 4 hane)

Owon ADS3352A Osiloskop-350MHz-2Ch-10’’DokEkr-12Bit
Arbitrary Fonksiyon Jeneratör Özellikleri (Dahil):
Waveform klonlama ve Bode plot (AFG modellerinde)
Max frekans çıkışı: 50 MHz iki kanal
Örnekleme: 160 MSa/s
Dikey çözünürlük: 14 bit
Modülasyon: AM, FM, PM, FSK, Süpürme ve Patlama
Bode Grafiği (AFG işlevi gerekir)

Owon ADS3352A Osiloskop-350MHz-2Ch-10’’DokEkr-12Bit
Görsel ve Ekran Özellikleri:
Ekran: 10.1 inç, 1024 × 600 LCD, çoklu dokunmatik

Owon ADS3352A Osiloskop-350MHz-2Ch-10’’DokEkr-12Bit
Depolama ve Yazılım:
Veri Yönetimi: Gelişmiş dosya düzenleme ve dışa aktarma

Owon ADS3352A Osiloskop-350MHz-2Ch-10’’DokEkr-12Bit
Güç ve Fiziksel Özellikler:
Güç Girişi: 100V–240V AC RMS, 50/60 Hz, CAT II
Boyutlar: 325 × 209 × 111.5 mm
Ağırlık: ~3.2 kg
Adaptör: Jeneratörsüz modeller: 12V/≥3A / Jeneratörlü modeller: 12V/≥4A (el sıkışma destekli)

Owon ADS3352A Osiloskop-350MHz-2Ch-10’’DokEkr-12Bit

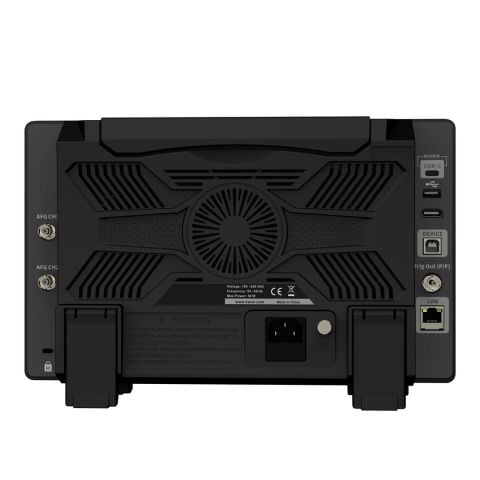

İletişim ve Bağlantılar:
USB: 1 × USB device / 3 × USB host
LAN: SCPI ve web kontrol destekli
HDMI: Var
Trig Out (P/F): Var
Type-C Güç Girişi: Opsiyonel
Kablosuz Modül (opsiyonel): Wi-Fi / Bluetooth ile FTP / yazıcı / mobil hotspot
Ses Donanımı: Dahili mikrofon ve hoparlör
Harici Aygıt: Klavye / mouse bağlantı desteği

Owon ADS3352A Osiloskop-350MHz-2Ch-10’’DokEkr-12Bit
Kullanım Alanları:
Protokol Analizi: Donanımsal UART / I2C / SPI / CAN / LIN çözümleme
Eğitim & Ar-Ge: Çok işlevli kullanım
Servis ve Bakım: Taşınabilir yapı, sahada kullanım

Owon ADS3352A Osiloskop-350MHz-2Ch-10’’DokEkr-12Bit
Kutu İçeriği:
Standart: ADS3000A serisi cihaz, prob(lar), adaptör, USB kablo, kılavuz
Opsiyonel: Wi-Fi/Bluetooth modülü, taşıma çantası
