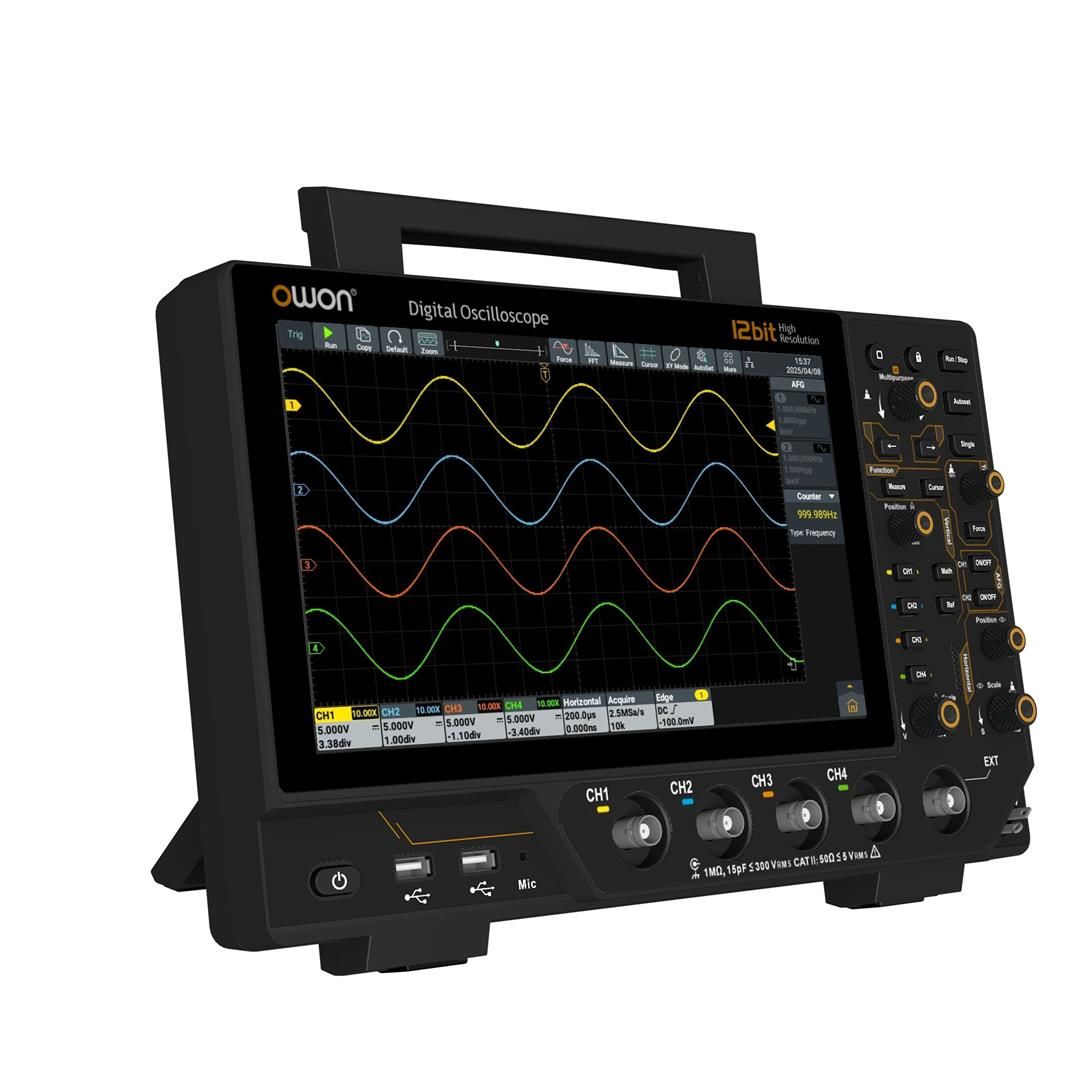

Owon ADS3204A Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik – 12-Bit
Owon ADS3204A Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik – 12-Bit
CMsense Teknik Seçimi:
Bu ürün, akademik ve endüstriyel test uygulamaları için tercih edilmiştir.
Türkiye’de Stokta – Hızlı Teslim
Bu model CMsense Teknoloji stoklarında mevcuttur.
Proje bazlı uygulamalar için bekleme süresi olmadan hızlı teslim avantajı sunar.
Kurumsal projeler için özel fiyatlandırma ve esnek ödeme koşullarını öğrenmek için teklif isteyiniz
Owon ADS3204A, 200 MHz bant genişliği, 4 eşzamanlı kanal ve 12-bit dikey çözünürlük sunan, yüksek hassasiyetli bir profesyonel dijital osiloskoptur.
2.5 GSa/s örnekleme hızı ve 100 M kayıt uzunluğu, hızlı anahtarlamalı devrelerde ve karmaşık çok kanallı sinyallerde ayrıntılı analiz imkânı sağlar.
10.1 inç çoklu dokunmatik ekranı, gelişmiş tetikleme seçenekleri ve yüksek dalgaformu yenileme hızı sayesinde hem eğitim hem de ileri seviye Ar-Ge çalışmalarında güvenilir ölçüm platformu sunar.
Dahili ölçüm ve analiz fonksiyonlarıyla, harici ekipman ihtiyacını azaltarak laboratuvar verimliliğini artırır.
Bu Model Kimler İçin Uygundur?
Güç elektroniği, SMPS ve yüksek anahtarlama frekanslı devreler üzerinde çalışan mühendisler
Motor sürücüleri, inverterler ve çok fazlı sistemlerin eşzamanlı analizi
E-bike ve batarya yönetim sistemleri (BMS) test ve doğrulama çalışmaları
UART, I²C, SPI, CAN ve LIN gibi protokolleri aynı anda izlemek isteyen kullanıcılar
Üniversite laboratuvarları ve endüstriyel Ar-Ge merkezleri
Basit hobi uygulamaları veya tek kanallı temel ölçümler için bu model, ihtiyaçların üzerinde kalabilir.
Neden Owon ADS3204A?
200 MHz bant genişliği, hızlı kenar geçişlerine sahip sinyallerin doğru yakalanmasını sağlar.
12-bit dikey çözünürlük, düşük genlikli dalgalanmalarda yüksek ölçüm hassasiyeti sunar.
4 kanalın aynı anda yüksek örnekleme ile çalışabilmesi, çok fazlı ve senkron analizlerde önemli avantaj sağlar.
10.1” dokunmatik ekran, uzun süreli testlerde operatör konforunu ve kullanım hızını artırır.
Owon ADS3204A Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik – 12-Bit
Teknik Özellikler
Bant Genişliği (-3 dB): 200 MHz
Kanal Sayısı: 4 + harici tetik
Gerçek Zamanlı Örnekleme Hızı: 2.5 GSa/s (tek/çift kanal), 1.25 GSa/s (tüm kanallar)
Kayıt Uzunluğu: 100 M
Dalgaformu Yenileme Hızı: 500 000 wfms/s
Dikey Çözünürlük: 12 bit
Gerilim Aralığı: 500 µV/div – 10 V/div
Zaman Tabanı Aralığı: 500 ps/div – 1000 s/div
Zaman Gecikmesi Doğruluğu: ±1 ppm (tipik)
DC Kazanç Doğruluğu: %3 (≤1 mV), %2 (2 mV), %1.5 (≥5 mV)
Giriş Empedansı: 1 MΩ ±2 % (15 pF ±5) / 50 Ω ±2 %
Prob Katsayısı: 1X – 1 M X (1-2-5 adımlı, özelleştirilebilir)
Owon ADS3204A Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik – 12-Bit
Tetikleme ve Analiz Özellikleri
Tetikleme Türleri: Kenar, Video, Darbe, Eğim, Runt, Pencere, Zaman Aşımı, N’inci Kenar, Lojik
Veri Yolu Çözümleme: UART/RS232, I²C, SPI, CAN, LIN
Otomatik Ölçümler: 43 farklı parametre (frekans, periyot, RMS, Vpp, faz vb.)
Matematiksel İşlemler: Toplama, çıkarma, çarpma, bölme, FFT, integral, türev, dijital filtreler
Frekans Sayacı: 6 haneli, maksimum frekans analog bant genişliği ile sınırlı
Voltmeter: DC, AC RMS, AC+DC RMS (4 hane çözünürlük)
Owon ADS3204A Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik – 12-Bit
Dahili Fonksiyon Jeneratörü (AFG)
Maksimum Çıkış Frekansı: 50 MHz (iki kanal)
Örnekleme Hızı: 160 MSa/s
Dikey Çözünürlük: 14 bit
Modülasyon Türleri: AM, FM, PM, FSK, Sweep, Burst
Bode Diyagramı: AFG fonksiyonu ile desteklenir
Owon ADS3204A Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik – 12-Bit
Görsel ve Ekran Özellikleri
Ekran: 10.1 inç çoklu dokunmatik LCD
Çözünürlük: 1024 × 600 piksel
Owon ADS3204A Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik – 12-Bit
Depolama ve Yazılım
Veri Yönetimi: Gelişmiş dosya düzenleme ve dışa aktarma
SCPI Desteği: Var
Uzaktan Kontrol: LAN üzerinden desteklenir
Owon ADS3204A Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik – 12-Bit
Güç ve Fiziksel Özellikler
Güç Girişi: 100–240 V AC, 50/60 Hz, CAT II
Boyutlar: 325 × 209 × 111.5 mm
Ağırlık: Yaklaşık 3.2 kg
Adaptör:
– Jeneratörsüz modeller: 12 V / ≥3 A
– Jeneratörlü modeller: 12 V / ≥4 A (el sıkışma destekli)
Owon ADS3204A Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik – 12-Bit

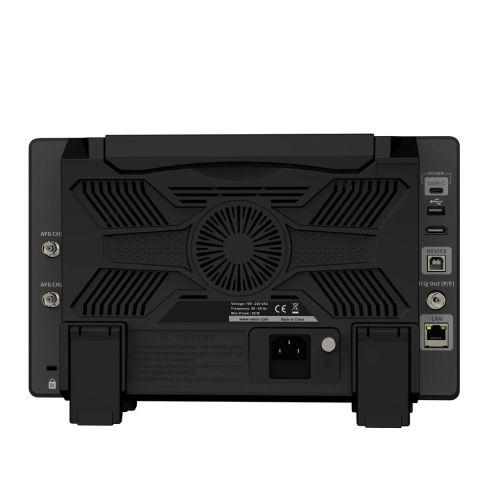

İletişim ve Bağlantılar
USB: 1 × USB Device, 3 × USB Host
LAN: SCPI ve web kontrol destekli
HDMI: Var
Trig Out (Pass/Fail): Var
Type-C Güç Girişi: Opsiyonel
Kablosuz: Opsiyonel Wi-Fi / Bluetooth
Ses Donanımı: Dahili mikrofon ve hoparlör
Harici Aygıt: Klavye ve mouse desteği
Owon ADS3204A Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik – 12-Bit
Kullanım Alanları
Protokol analizi ve çok kanallı sinyal doğrulama
Eğitim ve akademik Ar-Ge laboratuvarları
Endüstriyel test, servis ve bakım uygulamaları
Owon ADS3204A Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik – 12-Bit
Kutu İçeriği
Standart: ADS3000A osiloskop, problar, adaptör, USB kablo, kullanıcı kılavuzu
Opsiyonel: Wi-Fi / Bluetooth modülü, taşıma çantası
Owon ADS3204A Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik – 12-Bit

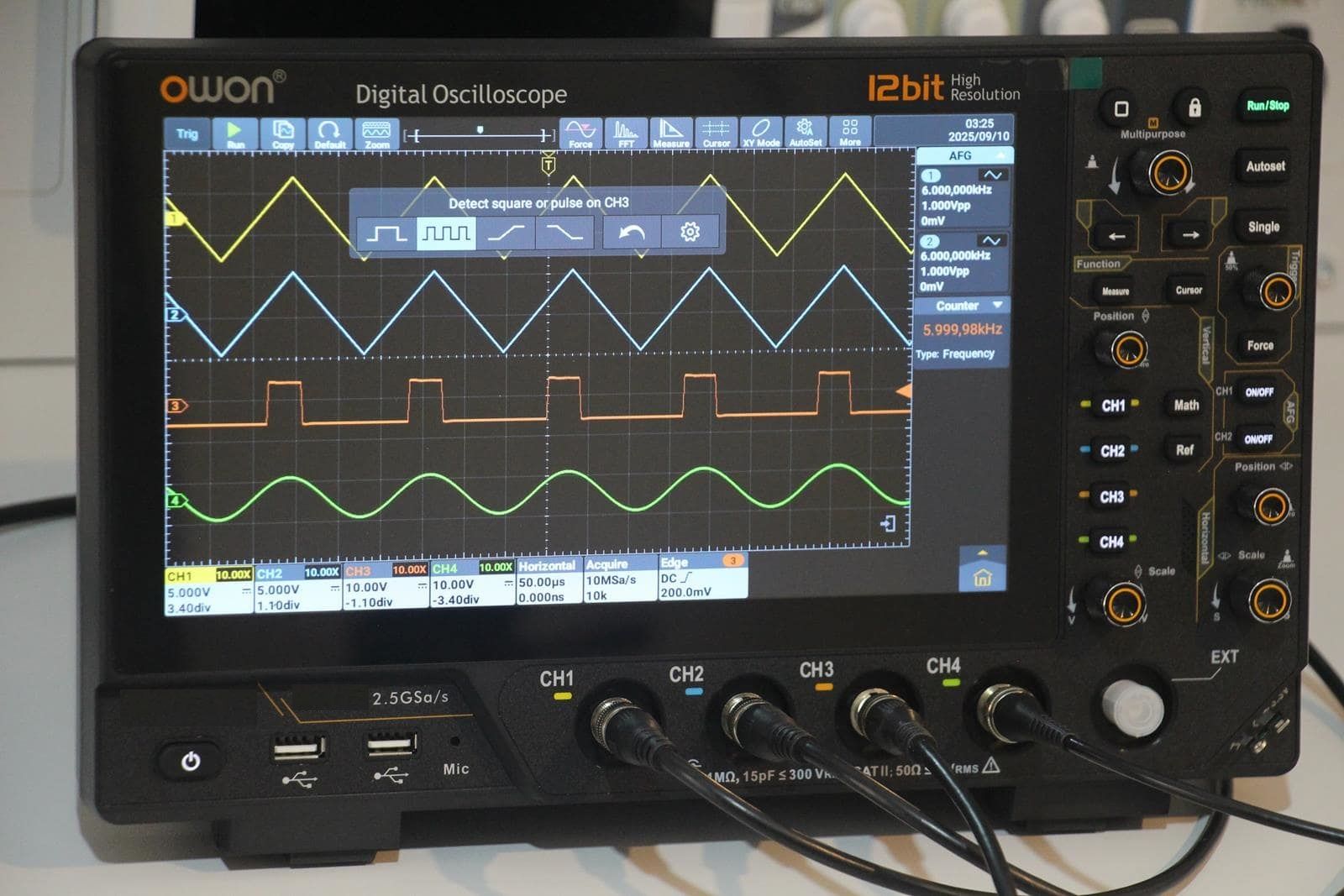

Owon ADS3204A Osiloskop-200MHz-4Ch-10’’DokEkr-12Bit
Yararlı Kaynaklar:
Owon ADS3204A Osiloskop-200MHz-4Ch-10’’DokEkr-12Bit teknik doküman tıklayınız
Owon ADS3000A Serisi Osiloskop Kullanım Kılavuzu tıklayınız
––––––––––––––––––––––––––––––––––
