Owon ADS3204 Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik
Owon ADS3204 Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik
CMsense Teknik Seçimi:
Bu ürün, akademik ve endüstriyel test uygulamaları için tercih edilmiştir.
Türkiye’de Stokta – Hızlı Teslim
Bu model CMsense Teknoloji stoklarında mevcuttur.
Proje bazlı uygulamalar için bekleme süresi olmadan hızlı teslim avantajı sunar.
Kurumsal projeler için özel fiyatlandırma ve esnek ödeme koşullarını öğrenmek için teklif isteyiniz

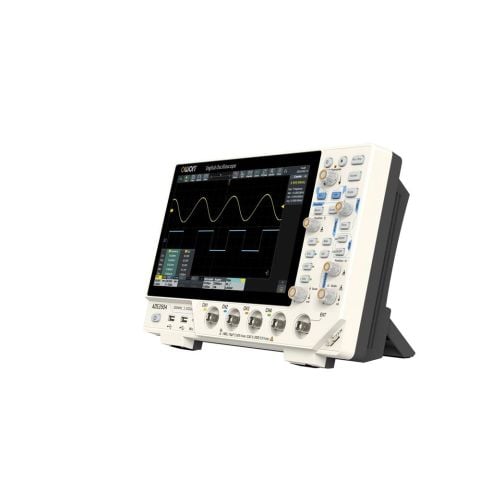

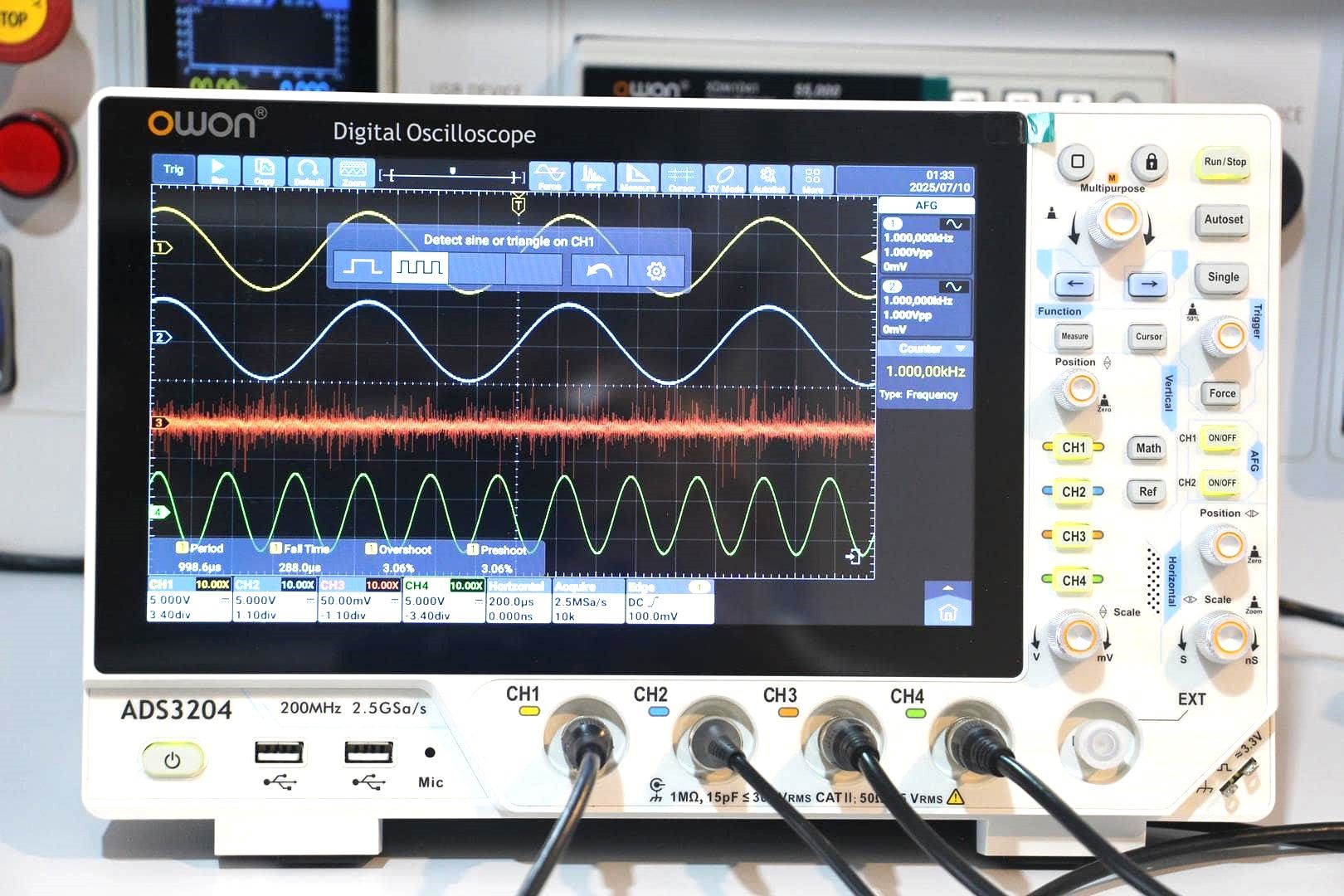

Owon ADS3204, 200 MHz bant genişliği ve 4 eşzamanlı analog kanal sunan, X-Vision III mimarisi üzerine inşa edilmiş profesyonel bir dijital osiloskoptur.
Düşük gürültü seviyesi, 100 M bellek derinliği ve yüksek dalgaformu yenileme hızı sayesinde çok kanallı ve karmaşık sinyallerin net biçimde analiz edilmesini sağlar.
Osiloskop fonksiyonlarına ek olarak FFT spektrum analizörü, voltmetre ve dahili 50 MHz çift kanallı fonksiyon jeneratörü desteğini tek cihazda sunması, ADS3204’ü eğitimden endüstriyel Ar-Ge’ye kadar geniş bir kullanım alanı için ideal kılar.
Android tabanlı işletim sistemi ve 10.1 inç çoklu dokunmatik ekranı, sezgisel ve hızlı bir kullanım deneyimi sağlar.
Bu Model Kimler İçin Uygundur?
Güç elektroniği, inverter ve motor sürücü sistemleriyle çalışan mühendisler
UART, I²C, SPI, CAN ve LIN protokollerini donanımsal olarak analiz etmek isteyen kullanıcılar
Eğitim laboratuvarları ve uygulamalı mühendislik dersleri
FFT analizi ve dahili fonksiyon jeneratörü ile entegre test altyapısı kurmak isteyen Ar-Ge ekipleri
4 kanallı, orta bant genişlikli profesyonel ölçüm ihtiyacı olan test ortamları
12-bit dikey çözünürlük gerektiren yüksek hassasiyetli ölçümler için ADS3204A modeli daha uygun olabilir.
Neden Owon ADS3204?
200 MHz bant genişliği, hızlı anahtarlamalı devrelerde güvenilir ölçüm sağlar.
4 kanallı mimari, eşzamanlı sinyal karşılaştırmalarında önemli avantaj sunar.
Dahili fonksiyon jeneratörü ve FFT analizi, harici ekipman ihtiyacını azaltır.
10.1” dokunmatik ekran ve Android tabanlı arayüz, uzun süreli testlerde kullanım konforunu artırır.
Teknik Özellikler
Bant Genişliği: 200 MHz
Kanal Sayısı: 4 + harici tetik
Gerçek Zamanlı Örnekleme: 2.5 GS/s (tek kanal), 1.25 GS/s (tüm kanallar)
Bellek Derinliği: 100 M
Dalgaformu Yenileme Hızı: 500 000 wfms/s
Dikey Çözünürlük: 8-bit
Dikey Hassasiyet: 500 µV/div – 10 V/div
Zaman Tabanı Aralığı: 500 ps/div – 1000 s/div
DC Kazanç Doğruluğu: ≤1 mV: %4, ≥2 mV: %3
Giriş Empedansı: 1 MΩ ±2 % (15 pF ±5 pF) / 50 Ω ±2 %
Prob Katsayısı: 1× – 1 M× (özelleştirilebilir)
Tetikleme ve Analiz Özellikleri
Tetikleme Türleri: Kenar, Video, Darbe, Eğim, Timeout, Pencere, N’inci Kenar, Mantık
Protokol Tetikleme: UART/RS232, I²C, SPI, CAN, LIN
Protokol Çözümleme (Dahil): UART, I²C, SPI, CAN, LIN
Otomatik Ölçümler: Frekans, periyot, RMS, Vpp, yükselme/düşme süresi, duty cycle, faz, gecikme vb.
Matematiksel İşlemler: Toplama, çıkarma, çarpma, bölme, FFT, FFT RMS, log, trigonometrik, integral, türev, filtreleme
Owon ADS3204 Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik
Ek Ölçüm Özellikleri
Segmented Memory: Var
Mask Test (Pass/Fail): Var
Owon ADS3204 Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik
Voltmetre Özellikleri
Ölçüm Türleri: DC, AC RMS, AC+DC RMS
Çözünürlük: 4 basamak
Kullanım: Gerilim tabanlı temel ölçümler
Owon ADS3204 Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik
FFT Nokta Sayısı: 1 milyon
Gelişmiş İşlevler: FFT RMS, zoom, dijital filtreler (LP/HP/BP/BR)
Kullanım: Gerilim sinyallerinin frekans bileşenlerini yüksek doğrulukla analiz etme
Owon ADS3204 Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik
Kanal Sayısı: 2
Maksimum Frekans: 50 MHz
Örnekleme Hızı: 160 MSa/s
Dikey Çözünürlük: 14-bit
Standart Dalgaformları: Sinüs, kare, rampa, darbe, gürültü
Keyfi Dalgaformları: Sin(x)/x, üstel, step (toplam 28 çeşit)
Dalgaformu Uzunluğu: 2 K – 16 K nokta
Çıkış Genliği:
– Yüksek empedans: 2 mVpp – 10 Vpp
– 50 Ω: 1 mVpp – 5 Vpp
Modülasyon: AM, FM, PM, FSK, Sweep, Burst
Owon ADS3204 Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik
Ekran: 10.1 inç LCD, çoklu dokunmatik
Çözünürlük: 1024 × 600 piksel
İşletim Sistemi: Android tabanlı
Dahili Donanım: Mikrofon ve hoparlör
Genişletilebilirlik: USB klavye ve mouse desteği
Kablosuz (Opsiyonel): Wi-Fi, Bluetooth, FTP, mobil erişim noktası, yazıcı

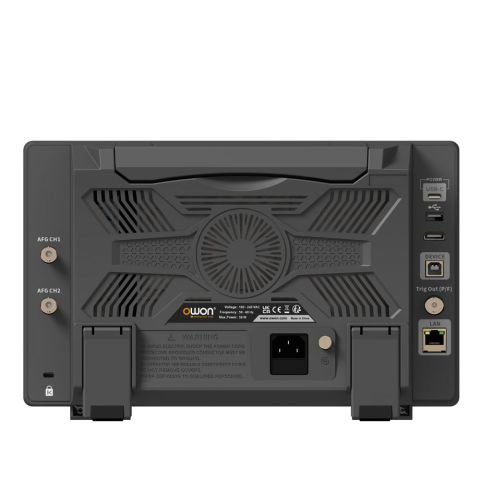

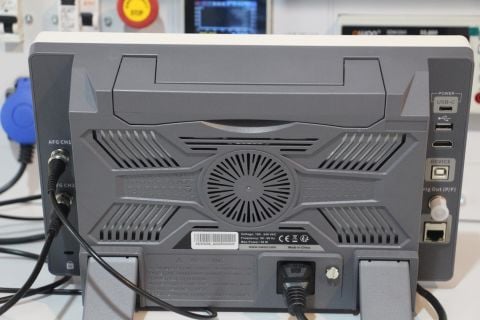

Bağlantılar: USB Host (3×), USB Device, HDMI, LAN, Trigger Out
Güç Girişi: Type-C, 12 V / 4 A adaptör
Owon ADS3204 Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik
Boyutlar: 325 × 209 × 111.5 mm
Ağırlık: Yaklaşık 3.2 kg
Owon ADS3204 Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik
Çok kanallı devre analizi
Güç elektroniği ve motor sürücü sistemleri
Eğitim ve akademik Ar-Ge laboratuvarları
Entegre test ve doğrulama istasyonları
Owon ADS3204 Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik
Güç kablosu
USB kablosu
4 adet osiloskop probu
Voltaj ölçüm prob seti
Prob ayar aracı
Hızlı başlangıç kılavuzu
Owon ADS3204 Osiloskop – 200 MHz – 4 Kanal – 10.1” Dokunmatik
Bu ürün, eğitim ve Ar-Ge odaklı laboratuvarlar ile endüstriyel test uygulamaları için seçilmiş ve sahada doğrulanmıştır.
Satış sonrası destek, teknik dokümantasyon ve uygulama danışmanlığı CMsense tarafından sağlanır.
Owon ADS3204 Osiloskop-200MHz-4Ch-10''DokEkr
Yararlı Kaynaklar:
Owon ADS3204 Osiloskop-200MHz-4Ch-10''DokEkr Teknik Doküman tıklayınız
Owon ADS3204 Osiloskop-200MHz-4Ch-10''DokEkr
Kullanım kılavuzu tıklayınız
––––––––––––––––––––––––––––––––––
