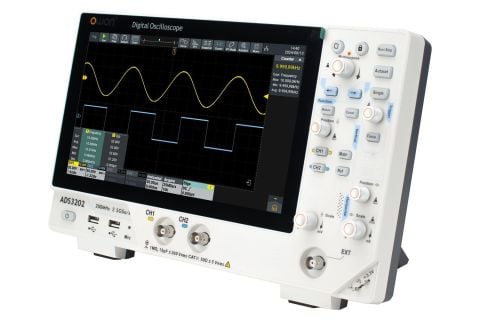

Owon ADS3202 4. Nesil Çok İşlevli Osiloskop 200 Mhz 2-Ch 10''DokEkr

Owon ADS3202 4. Nesil Çok İşlevli Osiloskop 200 Mhz 2-Ch 10''DokEkr
200 MHz bant genişliği, 8 bit çözünürlük ve 2 kanal girişine sahip 4. nesil çok fonksiyonlu bir dijital osiloskoptur. Gelişmiş X-Vision II mimarisi ile tasarlanmıştır.  Bu mimari, daha düşük gürültü, daha yüksek veri depolama kapasitesi ve daha hızlı dalgaformu yenileme hızı sağlayarak ölçümlerde üstün netlik sunar. Android tabanlı arayüzü, dokunmatik ekranı ve güçlü donanımı sayesinde osiloskop, FFT spektrum analizörü, dijital multimetre ve opsiyonel 50 MHz çift kanallı sinyal jeneratörü fonksiyonlarını kompakt bir tasarımda sunar.

Owon ADS3202 4. Nesil Çok İşlevli Osiloskop 200 Mhz 2-Ch 10''DokEkr
 Osiloskop Özellikleri

Kanal Sayısı: 2 + EXT
Bant Genişliği: 200 MHz
Gerçek Zamanlı Örnekleme: 2.5 GS/s (tek kanal), 1.25 GS/s (çift kanal)
Bellek Derinliği: 100 M
Dalgaformu Yenileme Hızı: 500,000 wfms/s
Dikey Çözünürlük: 8 bit
Dikey Hassasiyet: 500 µV/div – 10 V/div
Zaman Tabanı Aralığı: 500 ps/div – 1000 s/div
DC Kazanç Doğruluğu: ≤1 mV: %4, ≥2 mV: %3
Giriş Empedansı: 1 MΩ ±2%, paralel 15 pF ±5 pF; 50Ω ±2% seçilebilir
Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth, RS232/UART, I2C, SPI, CAN, LIN
Protokol Çözümleme (Dahil): UART, I2C, SPI, CAN, LIN
Matematik Fonksiyonları: +, –, ×, ÷, FFT, log, ln, exp, abs, sin, cos, tan, türev, integral, karekök, filtreleme
Otomatik Ölçümler: Periyot, frekans, RMS, Vpp, Overshoot, faz, alan, darbe genişliği, gecikme ve diğerleri
Ekran: 10.1 inç LCD, 1024x600 çözünürlük, çoklu dokunmatik destekli
Boyutlar: 325 x 209 x 111.5 mm
Ağırlık: Yaklaşık 3.2 kg

Owon ADS3202 4. Nesil Çok İşlevli Osiloskop 200 Mhz 2-Ch 10''DokEkr
Voltmetre Özellikleri

Gerilim Ölçümü: DC, AC+DC RMS, AC RMS
Çözünürlük: 4 basamak (ACV/DCV)
Frekans Sayacı: 6 haneli, maksimum giriş frekansı cihazın bant genişliği ile sınırlı

Owon ADS3202 4. Nesil Çok İşlevli Osiloskop 200 Mhz 2-Ch 10''DokEkr
Sinyal Jeneratörü Özellikleri (Opsiyonel)
Kanal Sayısı: 2
Maksimum Frekans: 50 MHz
Örnekleme Hızı: 160 MSa/s
Dikey Çözünürlük: 14 bit
Standart Dalgaformları: Sinüs, kare, rampa, darbe, gürültü
Keyfi Dalgaformları: Sin(x)/x, exponansiyel, step, toplam 28 çeşit
Keyfi Dalgaformu Frekans Aralığı: 1 μHz – 10 MHz
Dalgaformu Uzunluğu: 2K – 16K nokta
Amplitüd: 2 mVpp – 10 Vpp (yüksek empedans), 1 mVpp – 5 Vpp (50Ω)
Modülasyon: AM, FM, PM, FSK, Sweep, Burst

Owon ADS3202 4. Nesil Çok İşlevli Osiloskop 200 Mhz 2-Ch 10''DokEkr
 Diğer Özellikler

İşletim Sistemi: Android tabanlı
Dahili Donanım: Mikrofon ve hoparlör
Genişletilebilirlik: USB klavye ve mouse desteği, HDMI çıkışı
Kablosuz Bağlantı (Opsiyonel): Wi-Fi, Bluetooth, FTP, mobil erişim noktası, yazıcı desteği
Güç Girişi: Type-C, 12V/4A adaptör
Arayüzler: USB Host (x3), USB Device, HDMI, LAN, Trigger Out, Type-C güç girişi

Owon ADS3202 4. Nesil Çok İşlevli Osiloskop 200 Mhz 2-Ch 10''DokEkr
 Kutu İçeriği

Güç kablosu
USB kablosu
2 adet osiloskop probu
Multimetre prob seti
Prob ayar aracı
Hızlı başlangıç kılavuzu
Opsiyonel: Sinyal jeneratörü, BNC - timsah klipsli prob, taşıma çantası
