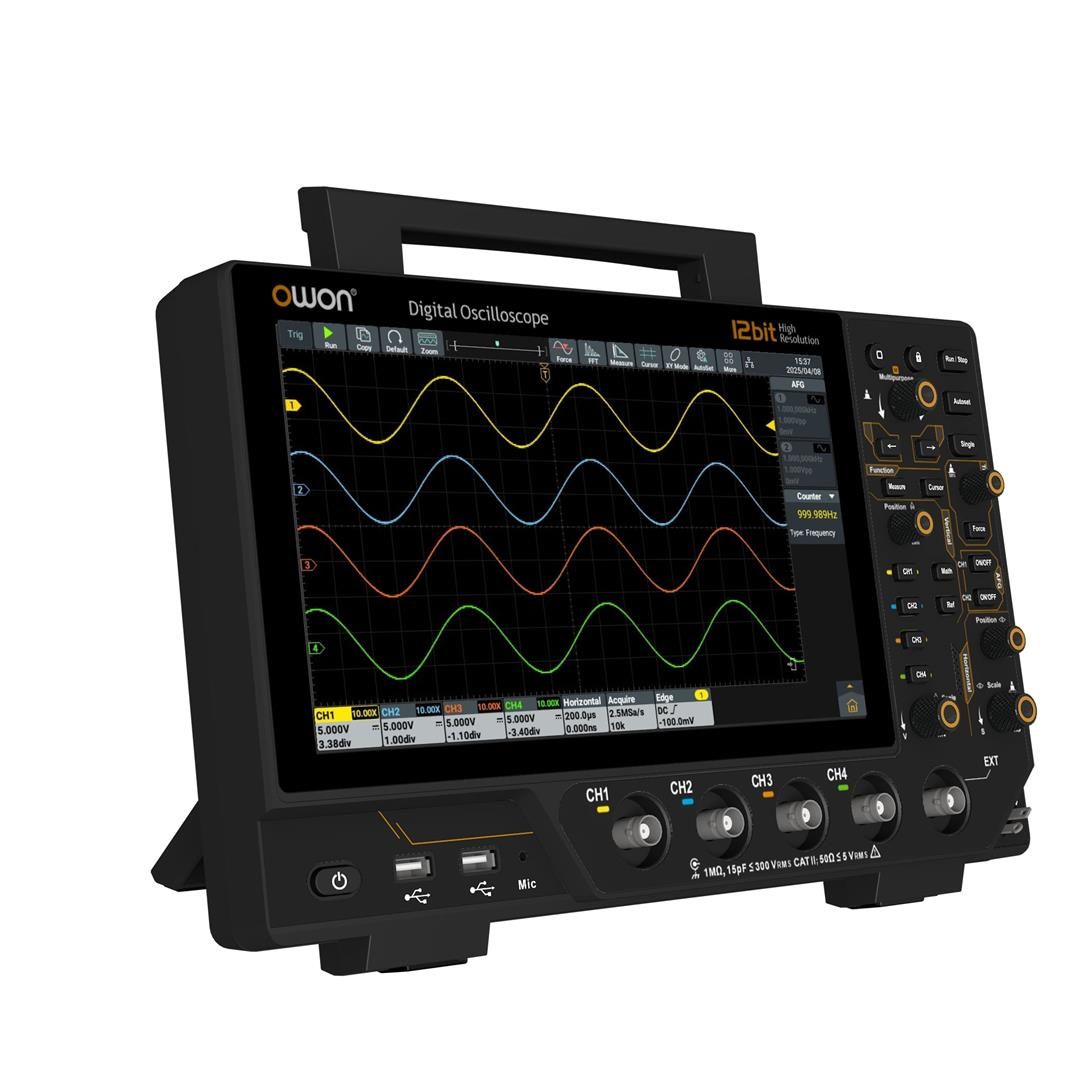

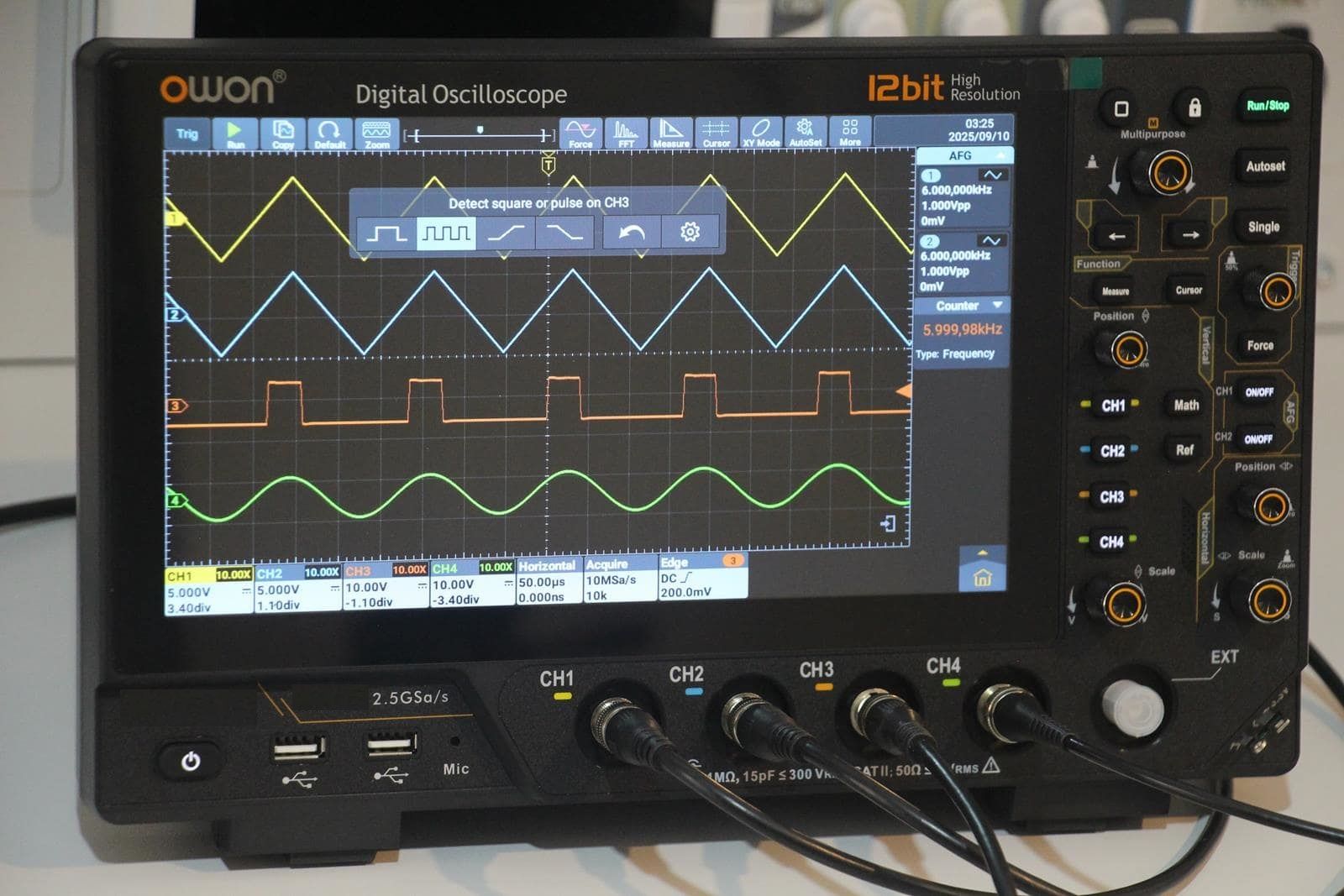

Owon ADS3104A Osiloskop – 100 MHz – 4 Kanal – 10.1” Dokunmatik – 12 Bit
Owon ADS3104A Osiloskop – 100 MHz – 4 Kanal – 10.1” Dokunmatik – 12 Bit
CMsense Teknik Seçimi:
Bu ürün, akademik laboratuvarlar, endüstriyel Ar-Ge ve çok kanallı protokol analizleri için tercih edilmiştir.
Fiyatlandırma Bilgisi
Bu ürün, uygulamaya ve teslim koşullarına göre fiyatlandırılmaktadır.
En uygun fiyat ve teknik doğrulama için lütfen teklif isteyiniz.
ADS3000A Serisi, tek bir platformda birden fazla ölçüm cihazını birleştiren yüksek performanslı bir osiloskop ailesidir.
Owon ADS3104A, 100 MHz bant genişliği, 2.5 GSa/s örnekleme hızı ve 12-bit dikey çözünürlük ile düşük genlikli sinyallerde dahi yüksek ölçüm hassasiyeti sunar.
Dahili çift kanallı 50 MHz keyfi dalga formu jeneratörü (AFG), frekans sayacı, voltmetre, FFT spektrum analizörü ve donanımsal protokol çözümleme yetenekleri sayesinde, harici cihaz ihtiyacını ortadan kaldırır.
Bu Model Kimler İçin Uygundur?
Güç elektroniği ve SMPS devreleriyle çalışan mühendisler
Motor sürücü, inverter ve çok fazlı sistem analizleri
CAN, LIN, SPI, I²C tabanlı gömülü sistem geliştirme
Üniversite laboratuvarları ve uygulamalı mühendislik eğitimleri
Endüstriyel Ar-Ge ve ürün doğrulama testleri
Basit tek kanallı ölçümler veya hobi uygulamaları için bu model ihtiyacın üzerinde kalabilir.
Neden Owon ADS3104A?
12-bit dikey çözünürlük ile düşük genlikli sinyallerde yüksek doğruluk
2.5 GSa/s örnekleme ile hızlı sinyal kenarlarının net yakalanması
100 M derin bellek ile uzun kayıt ve detaylı analiz
AFG’li modellerde Bode diyagramı ve waveform klonlama
10.1” büyük dokunmatik ekran ile ergonomik kullanım
Owon ADS3104A Osiloskop – 100 MHz – 4 Kanal – 10.1” Dokunmatik – 12 Bit
Teknik Özellikler
Bant Genişliği (-3 dB): 100 MHz
Kanal Sayısı: 4 + EXT
Gerçek Zamanlı Örnekleme:
• 2.5 GSa/s (tek / çift kanal)
• 1.25 GSa/s (tüm kanallar)
Kayıt Uzunluğu: 100 M
Dalgaformu Yenileme Hızı: 500.000 wfms/s
Dikey Çözünürlük: 12 bit
Dikey Hassasiyet: 500 µV/div – 10 V/div
Zaman Tabanı: 500 ps/div – 1000 s/div
Zamanlama Doğruluğu: ±1 ppm (tipik)
DC Kazanç Doğruluğu:
• ≤1 mV: %3
• 2 mV: %2
• ≥5 mV: %1.5
Giriş Empedansı:
• 1 MΩ ±2% (15 pF ±5 pF)
• 50 Ω ±2%
Owon ADS3104A Osiloskop – 100 MHz – 4 Kanal – 10.1” Dokunmatik – 12 Bit
Ek Ölçüm Özellikleri
Segmented Memory: Var
Mask Test (Pass / Fail): Var
Owon ADS3104A Osiloskop – 100 MHz – 4 Kanal – 10.1” Dokunmatik – 12 Bit
Tetikleme ve Analiz
Tetikleme Türleri:
Kenar, Video, Darbe, Eğim, Runt, Pencere, Timeout, N’inci Kenar, Mantık
Protokol Tetikleme & Çözümleme:
RS232 / UART, I²C, SPI, CAN, LIN
Otomatik Ölçümler:
43 farklı ölçüm (frekans, periyot, rise/fall time, RMS, Vpp, faz farkı vb.)
Matematiksel İşlemler:
Toplama, çıkarma, çarpma, bölme, mantıksal işlemler, integral, türev, karekök, logaritma, trigonometrik fonksiyonlar, FFT, dijital filtreler (LP / HP / BP / BR)
Frekans Sayacı: 6 haneli
Voltmeter: DC / AC RMS / AC+DC RMS (4 haneli)
Owon ADS3104A Osiloskop – 100 MHz – 4 Kanal – 10.1” Dokunmatik – 12 Bit
Dahili Fonksiyon Jeneratörü (AFG)
Maksimum Frekans: 50 MHz (çift kanal)
Örnekleme Hızı: 160 MSa/s
Dikey Çözünürlük: 14 bit
Modülasyonlar: AM, FM, PM, FSK, Sweep, Burst
Waveform Klonlama: Var (AFG’li modellerde)
Bode Diyagramı: Var (AFG gerektirir)
Owon ADS3104A Osiloskop – 100 MHz – 4 Kanal – 10.1” Dokunmatik – 12 Bit
Görsel ve Ekran Özellikleri
Ekran: 10.1 inç çoklu dokunmatik LCD
Çözünürlük: 1024 × 600
Owon ADS3104A Osiloskop – 100 MHz – 4 Kanal – 10.1” Dokunmatik – 12 Bit
Depolama ve Yazılım
Gelişmiş dosya yönetimi
Veri dışa aktarma ve arşivleme
SCPI ve web tabanlı kontrol desteği
Owon ADS3104A Osiloskop – 100 MHz – 4 Kanal – 10.1” Dokunmatik – 12 Bit
Güç ve Fiziksel Özellikler
Güç Girişi: 100 – 240 V AC, 50/60 Hz, CAT II
Boyutlar: 325 × 209 × 111.5 mm
Ağırlık: Yaklaşık 3.2 kg
Adaptör:
• AFG’siz modeller: 12 V / ≥3 A
• AFG’li modeller: 12 V / ≥4 A
Owon ADS3104A Osiloskop – 100 MHz – 4 Kanal – 10.1” Dokunmatik – 12 Bit

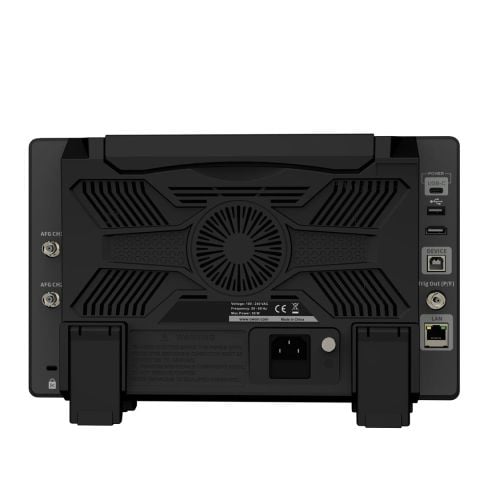

İletişim ve Bağlantılar
USB: 1 × USB Device, 3 × USB Host
LAN: SCPI ve web kontrol
HDMI: Var
Trig Out (Pass / Fail): Var
Type-C Güç Girişi: Opsiyonel
Kablosuz (Opsiyonel): Wi-Fi / Bluetooth (FTP, yazıcı, mobil hotspot)
Ses: Dahili mikrofon ve hoparlör
Harici Aygıt: Klavye ve mouse desteği
Owon ADS3104A Osiloskop – 100 MHz – 4 Kanal – 10.1” Dokunmatik – 12 Bit
Kullanım Alanları
Gömülü sistem ve protokol analizi
Eğitim ve üniversite laboratuvarları
Endüstriyel Ar-Ge ve ürün geliştirme
Servis, bakım ve saha ölçümleri
Owon ADS3104A Osiloskop – 100 MHz – 4 Kanal – 10.1” Dokunmatik – 12 Bit
Kutu İçeriği
Standart:
ADS3000A serisi osiloskop
Prob seti
Güç adaptörü
USB kablo
Kullanıcı kılavuzu
Opsiyonel:
Wi-Fi / Bluetooth modülü
Taşıma çantası
Owon ADS3104A Osiloskop-100MHz-4Ch-10’’DokEkr-12Bit
Yararlı Kaynaklar:
Owon ADS3104A Osiloskop-100MHz-4Ch-10’’DokEkr-12Bit teknik doküman tıklayınız
Owon ADS3000A Serisi Osiloskop Kullanım Kılavuzu tıklayınız
––––––––––––––––––––––––––––––––––
