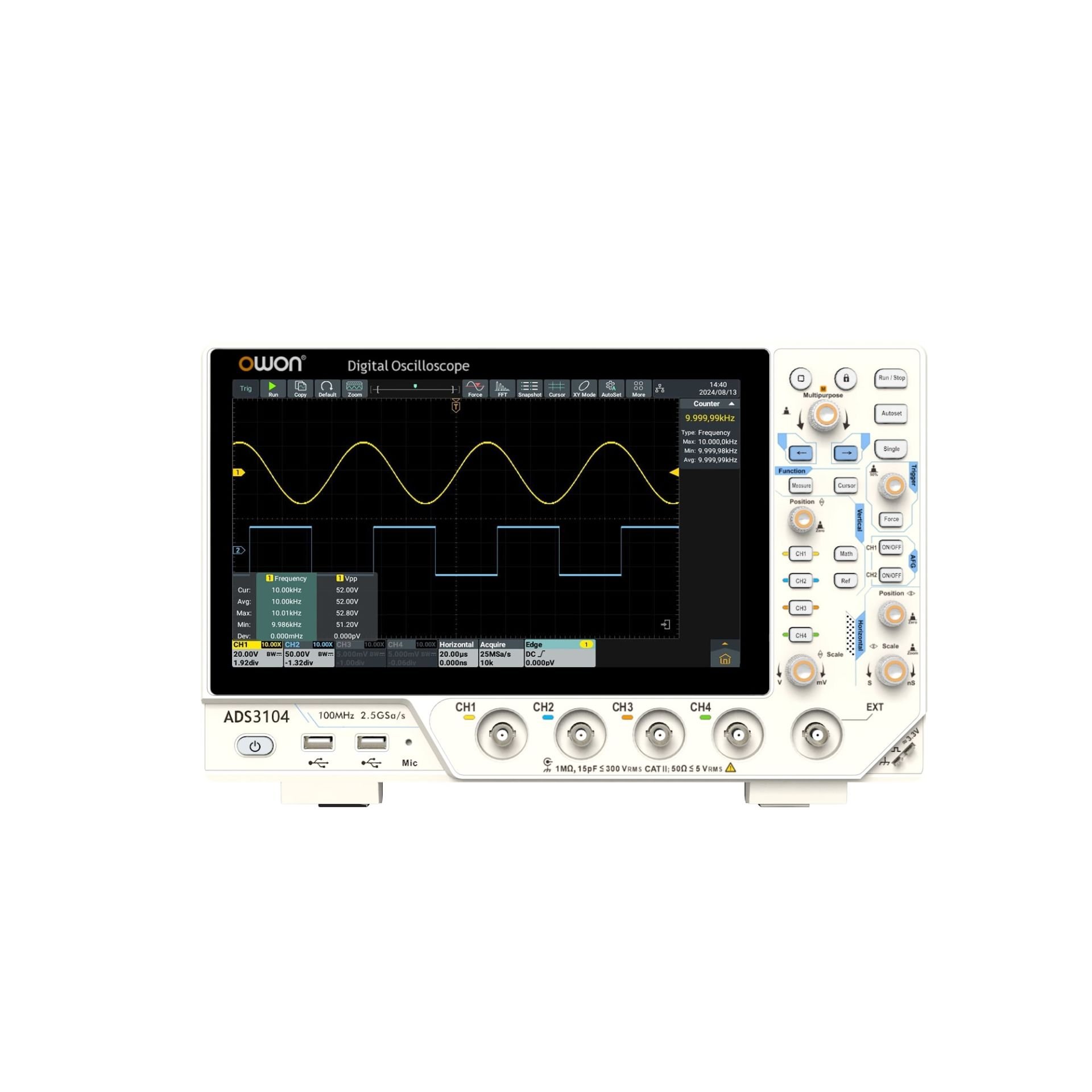

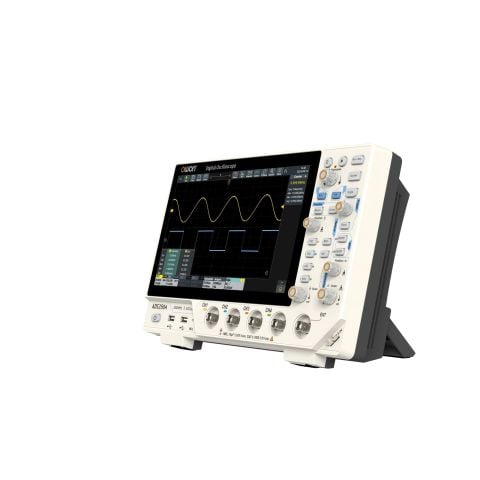

Owon ADS3104 4. Nesil Çok İşlevli Osiloskop 100 Mhz 4-Ch 10''DokEkr

Owon ADS3104 4. Nesil Çok İşlevli Osiloskop 100 Mhz 4-Ch 10''DokEkr

Owon ADS3104, gelişmiş X-Vision II mimarisi ile tasarlanmış, 100 MHz bant genişliği ve 4 kanal girişe sahip çok fonksiyonlu bir dijital osiloskoptur. Bu mimari, daha düşük gürültü, daha yüksek veri depolama kapasitesi ve daha hızlı dalgaformu yenileme hızı sağlayarak ölçümlerde üstün netlik sunar. Android tabanlı işletim sistemi, dokunmatik ekranı ve zengin özellik setiyle ADS3104; osiloskop, FFT spektrum analizörü, voltmetre ve opsiyonel sinyal jeneratörü fonksiyonlarını tek bir gövdede birleştirir.

Owon ADS3104 4. Nesil Çok İşlevli Osiloskop 100 Mhz 4-Ch 10''DokEkr
Osiloskop Özellikleri

Kanal Sayısı: 4 + EXT
Bant Genişliği: 100 MHz
Gerçek Zamanlı Örnekleme: 2.5 GS/s (tek kanal), 1.25 GS/s (tam kanal)
Bellek Derinliği: 100 M
Dalgaformu Yenileme Hızı: 500,000 wfms/s
Dikey Çözünürlük: 8 bit
Dikey Hassasiyet: 500 µV/div – 10 V/div
Zaman Tabanı Aralığı: 500 ps/div – 1000 s/div
DC Kazanç Doğruluğu: ≤1 mV: %4, ≥2 mV: %3
Giriş Empedansı: 1 MΩ ±2%, paralel 15 pF ±5 pF; 50Ω ±2% seçilebilir
Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth, RS232/UART, I2C, SPI, CAN, LIN
Protokol Çözümleme (Dahil): UART, I2C, SPI, CAN, LIN
Matematik Fonksiyonları: +, –, ×, ÷, FFT, FFT RMS, log, ln, exp, abs, sin, cos, tan, türev, integral, karekök, filtreleme
Otomatik Ölçümler: Periyot, frekans, +/− genişlik, yükselme/süşme süresi, duty cycle, RMS, Vpp, overshoot, alan, faz, gecikme ve diğerleri
Ekran: 10.1 inç LCD, 1024x600 çözünürlük, çoklu dokunmatik destekli
Boyutlar: 325 x 209 x 111.5 mm
Ağırlık: Yaklaşık 3.2 kg

Owon ADS3104 4. Nesil Çok İşlevli Osiloskop 100 Mhz 4-Ch 10''DokEkr
 Voltmetre Özellikleri

Ölçüm Türleri: DC, AC RMS, AC+DC RMS
Çözünürlük: 4 basamak
Kullanım Alanı: Gerilim tabanlı temel ölçümler

Owon ADS3104 4. Nesil Çok İşlevli Osiloskop 100 Mhz 4-Ch 10''DokEkr
 FFT Spektrum Analizörü Özellikleri

FFT Nokta Sayısı: 1 milyon
Gelişmiş İşlevler: FFT RMS, zoom, dijital filtreleme (alçak/geçiren, bant/engelleyen)
Kullanım: Gerilim sinyallerinin frekans bileşenlerini yüksek doğrulukla analiz etme

Owon ADS3104 4. Nesil Çok İşlevli Osiloskop 100 Mhz 4-Ch 10''DokEkr
Sinyal Jeneratörü Özellikleri (Opsiyonel)

Kanal Sayısı: 2
Maksimum Frekans: 50 MHz
Örnekleme Hızı: 160 MSa/s
Dikey Çözünürlük: 14 bit
Standart Dalgaformları: Sinüs, kare, rampa, darbe, gürültü
Keyfi Dalgaformları: Sin(x)/x, exponansiyel, step, toplam 28 çeşit
Keyfi Dalgaformu Frekans Aralığı: 1 μHz – 10 MHz
Dalgaformu Uzunluğu: 2K – 16K nokta
Amplitüd: 2 mVpp – 10 Vpp (yüksek empedans), 1 mVpp – 5 Vpp (50Ω)
Modülasyon: AM, FM, PM, FSK, Sweep, Burst

Owon ADS3104 4. Nesil Çok İşlevli Osiloskop 100 Mhz 4-Ch 10''DokEkr

Diğer Özellikler

İşletim Sistemi: Android tabanlı
Dahili Donanım: Mikrofon ve hoparlör
Genişletilebilirlik: USB klavye ve mouse desteği, HDMI çıkışı
Kablosuz Bağlantı (Opsiyonel): Wi-Fi, Bluetooth, FTP, mobil erişim noktası, yazıcı desteği
Güç Girişi: Type-C, 12V/4A adaptör
Arayüzler: USB Host (x3), USB Device, HDMI, LAN, Trigger Out, Type-C güç girişi

Owon ADS3104 4. Nesil Çok İşlevli Osiloskop 100 Mhz 4-Ch 10''DokEkr
 Kutu İçeriği

Güç kablosu
USB kablosu
4 adet osiloskop probu
Voltaj ölçüm prob seti
Prob ayar aracı
Hızlı başlangıç kılavuzu
Opsiyonel: Sinyal jeneratörü, BNC - timsah klipsli prob, taşıma çantası
