Owon ADS3102A Osiloskop-100MHz-2Ch-10’’DokEkr-12Bit
Owon ADS3102A Osiloskop-100MHz-2Ch-10’’DokEkr-12Bit
ADS3000A Serisi; osiloskop, çift kanallı 50 MHz keyfi dalga formu jeneratörü (dahil), frekans sayacı, voltmetre, FFT spektrum analizörü ve protokol analizörü özelliklerini tek bir cihazda birleştirir.
100 MHz bant genişliği, 2.5 GSa/s örnekleme hızı, 12-bit çözünürlük, 100M kayıt uzunluğu ve 500.000 wfms/s yenileme hızıyla yüksek doğruluk ve kararlılık sağlar.
Geniş 10.1 inç dokunmatik ekranı, çoklu bağlantı seçenekleri ve gelişmiş yazılım özellikleriyle hem eğitim hem de profesyonel kullanım için idealdir.
Owon ADS3102A Osiloskop-100MHz-2Ch-10’’DokEkr-12Bit:
Teknik Özellikler:
Bant Genişliği (-3 dB): 100 MHz
Kanal Sayısı: 2 + EXT
Gerçek Zamanlı Örnekleme Hızı: 2.5 GSa/s (tek kanal) / 1.25 GSa/s (iki kanal)
Kayıt Uzunluğu: 100M
Dalgaformu Yenileme Hızı: 500.000 wfms/s
Dikey Çözünürlük: 12 bit
Gerilim Aralığı (S/div): 500 µV/div - 10 V/div
Zaman Tabanı Aralığı: 500 ps/div - 1000 s/div
Zaman Gecikmesi Doğruluğu: ±1 ppm (tipik)
DC Kazanç Doğruluğu: %3 (≤1mV) / %2 (2mV) / %1.5 (≥5mV)
Giriş Empedansı: 1 MΩ ±2% (15 pF ±5) / 50 Ω ±2%
Prob Katsayısı: 1X – 1M X, 1-2-5 adımlı, özelleştirilebilir
Tetikleme Türleri: Kenar, Video, Darbe, Eğim, Runt, Pencere, Zaman Aşımı, N. Kenar, Lojik, RS232/UART, I2C, SPI, CAN, LIN
Veri Yolu Çözümleme: RS232/UART / I2C / SPI / CAN / LIN
Otomatik Ölçümler: 43 çeşit (frekans, periyot, yükselme/düşme süresi, RMS, Vpp, faz farkı vb.)
Matematiksel İşlemler: + / - / * / / / && / || / ^ / ! / integral / türev / karekök / log / trigonometrik / FFT / kullanıcı tanımlı fonksiyonlar / dijital filtre (alçak / yüksek geçiren, band geçiren / band red)
Frekans Sayacı: 6 haneli, maksimum frekans: analog bant genişliği
Voltmeter: DC / AC+DC RMS / AC RMS (çözünürlük: 4 hane)
Owon ADS3102A Osiloskop-100MHz-2Ch-10’’DokEkr-12Bit
Arbitrary Fonksiyon Jeneratör Özellikleri (Dahil)
Waveform Klonlama ve Bode Plot: AFG modellerinde
Maksimum Frekans Çıkışı: 50 MHz (iki kanal)
Örnekleme: 160 MSa/s
Dikey Çözünürlük: 14 bit
Modülasyon: AM, FM, PM, FSK, Süpürme ve Patlama
Bode Grafiği: AFG işlevi gerekir
Owon ADS3102A Osiloskop-100MHz-2Ch-10’’DokEkr-12Bit
Görsel ve Ekran Özellikleri

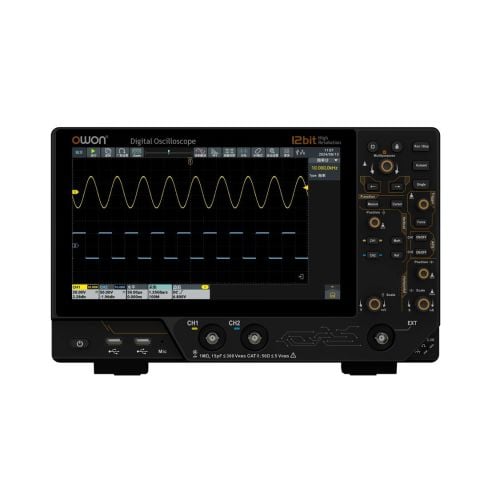

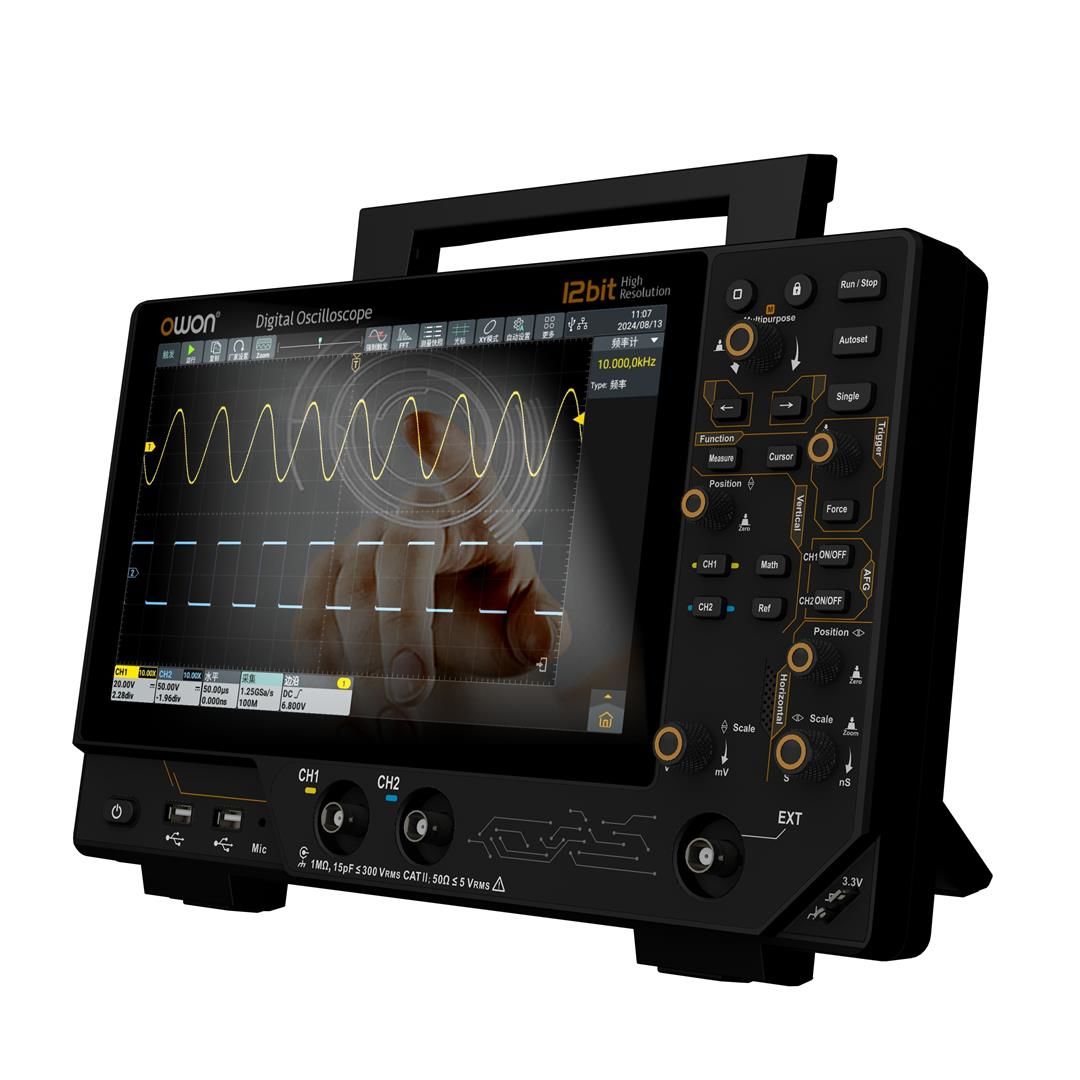

Ekran: 10.1 inç, 1024 × 600 LCD, çoklu dokunmatik
Owon ADS3102A Osiloskop-100MHz-2Ch-10’’DokEkr-12Bit
Depolama ve Yazılım
Veri Yönetimi: Gelişmiş dosya düzenleme ve dışa aktarma
Owon ADS3102A Osiloskop-100MHz-2Ch-10’’DokEkr-12Bit
Güç ve Fiziksel Özellikler
Güç Girişi: 100V–240V AC RMS, 50/60 Hz, CAT II
Boyutlar: 325 × 209 × 111.5 mm
Ağırlık: ~3.2 kg
Adaptör: Jeneratörsüz modeller: 12V/≥3A / Jeneratörlü modeller: 12V/≥4A (el sıkışma destekli)
Owon ADS3102A Osiloskop-100MHz-2Ch-10’’DokEkr-12Bit

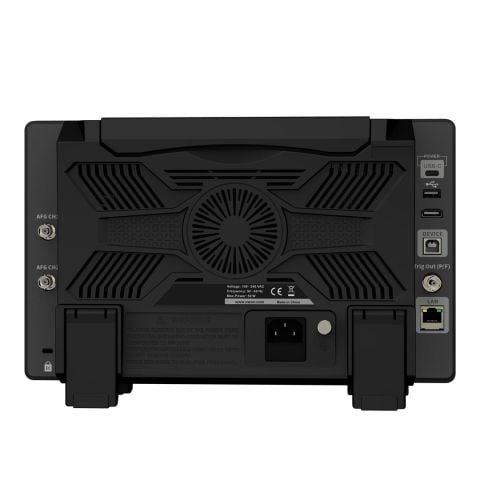

İletişim ve Bağlantılar
USB: 1 × USB device / 3 × USB host
LAN: SCPI ve web kontrol destekli
HDMI: Var
Trig Out (P/F): Var
Type-C Güç Girişi: Opsiyonel
Kablosuz Modül (Opsiyonel): Wi-Fi / Bluetooth ile FTP / yazıcı / mobil hotspot
Ses Donanımı: Dahili mikrofon ve hoparlör
Harici Aygıt Desteği: Klavye / mouse
Owon ADS3102A Osiloskop-100MHz-2Ch-10’’DokEkr-12Bit
Kullanım Alanları
Protokol Analizi: Donanımsal UART / I2C / SPI / CAN / LIN çözümleme
Eğitim & Ar-Ge: Çok işlevli kullanım
Servis ve Bakım: Taşınabilir yapı, sahada kullanım
Owon ADS3102A Osiloskop-100MHz-2Ch-10’’DokEkr-12Bit
Kutu İçeriği
Standart: ADS3000A serisi cihaz, prob(lar), adaptör, USB kablo, kılavuz
Opsiyonel: Wi-Fi/Bluetooth modülü, taşıma çantası
Owon ADS3102A Osiloskop-100MHz-2Ch-10’’DokEkr-12Bit
Yararlı Kaynaklar:
Owon ADS3102A Osiloskop-100MHz-2Ch-10’’DokEkr-12Bit teknik doküman tıklayınız
