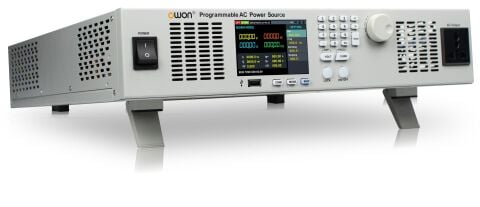

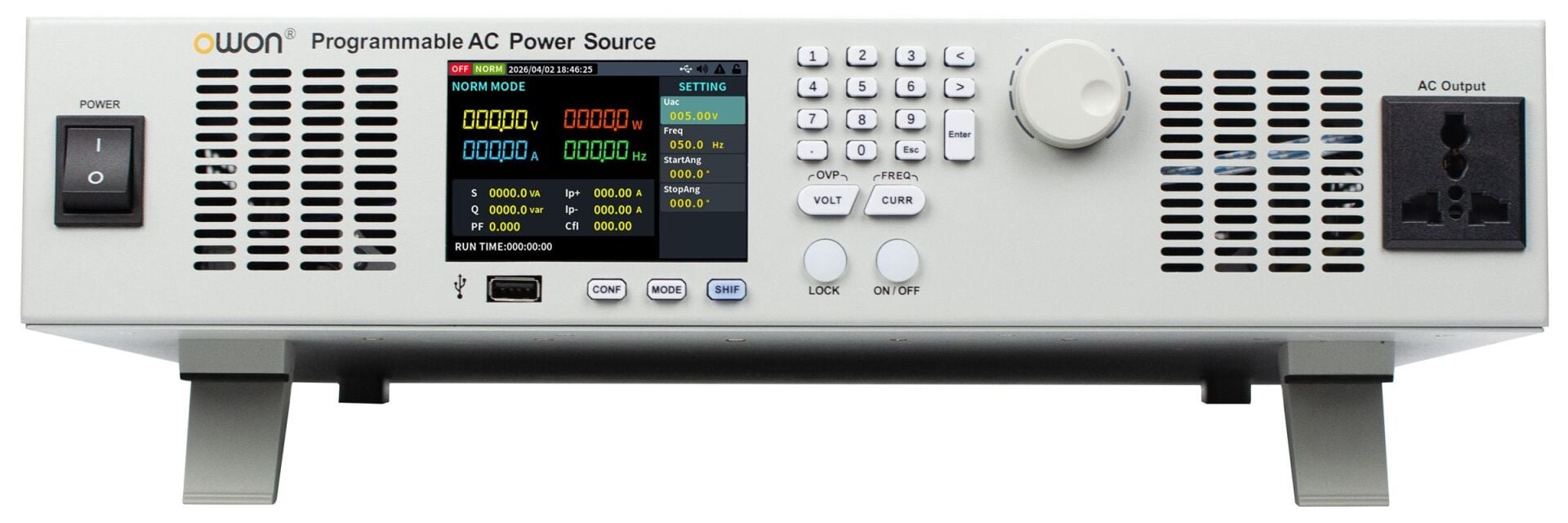

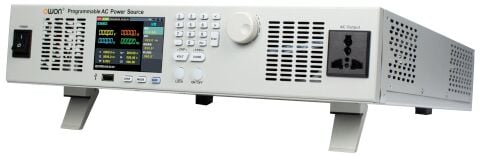

OWON ACP3045 Programlanabilir AC/DC Güç Kaynağı
OWON ACP3045; laboratuvarlar, Ar-Ge merkezleri ve üretim test hatları için geliştirilmiş profesyonel bir programlanabilir AC/DC güç kaynağıdır. 0-300 Vac ayarlanabilir AC çıkışın yanı sıra, yalnızca ACP3045 modeline özel ±450 Vdc DC çıkış sunarak hem AC hem de DC besleme gerektiren uygulamaları tek cihazda gerçekleştirmenizi sağlar.
3 kVA çıkış gücü, 40-400 Hz ayarlanabilir frekans, 15 Arms sürekli çıkış akımı ve 45 A maksimum tepe akımı sayesinde elektronik kartlardan endüstriyel sistemlere kadar çok farklı ürünlerin geliştirme, doğrulama ve üretim testlerinde güvenilir performans sunar.
Surge/Sag şebeke simülasyonu, LIST programlama modu ve dahili güç ölçüm fonksiyonları sayesinde ACP3045 yalnızca bir güç kaynağı değil, aynı zamanda kapsamlı bir test platformudur. USB, LAN ve RS485 haberleşme arayüzleri ile SCPI ve MODBUS protokollerini destekleyerek otomasyon sistemlerine kolayca entegre edilebilir.
Öne Çıkan Özellikler
3 kVA programlanabilir AC/DC güç kaynağı
0-300 Vac ayarlanabilir AC çıkış
±450 Vdc ayarlanabilir DC çıkış (yalnızca ACP3045 modelinde)
40-400 Hz ayarlanabilir çıkış frekansı
15 Arms sürekli çıkış akımı
45 A maksimum tepe akımı
100 adımlı LIST programlama modu
Surge ve Sag şebeke simülasyonu
0°-360° programlanabilir çıkış faz açısı
Dahili güç ölçüm fonksiyonları

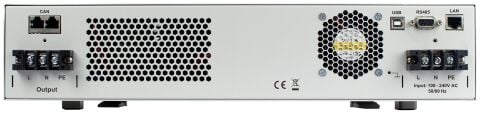

USB, LAN ve RS485 haberleşme
SCPI ve MODBUS haberleşme desteği
3.95 inç TFT LCD ekran
2U rack tipi kompakt tasarım
OVP, OCP ve OPP koruma fonksiyonları
Teknik Özellikler
AC Çıkış Gerilimi
0-300 Vac
DC Çıkış Gerilimi
-450 Vdc ~ +450 Vdc
AC Çıkış Akımı
0-15 Arms (45 Apeak)
DC Çıkış Akımı
0-10 A
Çıkış Frekansı
40-400 Hz
Çıkış Gücü
3 kVA
Giriş
100-240 Vac, 45-65 Hz, 16 Arms Maks.
Yük Regülasyonu
≤ %0.1 FS (Rezistif Yük)
Hat Regülasyonu
≤ %0.5 FS (Rezistif Yük)
Gerilim Ayar Çözünürlüğü
10 mV
Akım Ayar Çözünürlüğü
10 mA
Gerilim Okuma Çözünürlüğü
10 mV
Akım Okuma Çözünürlüğü
10 mA
Gerilim Ayar Doğruluğu
±(%0.2 + 600 mV)
Gerilim Okuma Doğruluğu
±(%0.2 + 600 mV)
Başlangıç Faz Açısı
0°-360°
Bitiş Faz Açısı
0°-360°
Toplam Harmonik Bozulma (THD)
≤ %0.6
Crest Factor
3
Sıcaklık Katsayısı
±(%0.04/°C, 25°C referans)
Çalışma Sıcaklığı
0°C ~ 40°C
Ekran
3.95 inç TFT LCD
Haberleşme Arayüzleri
USB, LAN, RS485
Desteklenen Protokoller
SCPI, MODBUS
Boyutlar
428 × 88 × 446.2 mm
Ağırlık
Yaklaşık 11 kg
AC ve DC Güç Kaynağı Tek Cihazda
ACP3045'in en önemli avantajı, AC ve DC çıkışı tek cihaz içerisinde sunmasıdır. Böylece farklı test uygulamaları için ayrı güç kaynaklarına ihtiyaç duyulmaz.
0-300 Vac ayarlanabilir AC çıkış; şebeke ile çalışan cihazların test edilmesini sağlarken, ±450 Vdc çıkış ise DC beslemeli elektronik kartlar, modüller ve güç elektroniği uygulamalarında kullanılabilir.
Bu yapı hem laboratuvar alanından tasarruf sağlar hem de test süreçlerini önemli ölçüde hızlandırır.
Surge ve Sag Şebeke Simülasyonu
ACP3045, gerçek elektrik şebekesinde karşılaşılabilecek gerilim bozulmalarını laboratuvar ortamında güvenli şekilde oluşturabilir.
Gerilim yükselmesi (Surge)
Gerilim çökmesi (Sag)
Geçici enerji kesintileri
Programlanabilir faz açısı
Programlanabilir bozulma süresi
Programlanabilir çevrim sayısı
Bu özellik sayesinde ürünlerin gerçek şebeke koşullarındaki davranışları Ar-Ge ve kalite kontrol aşamalarında kolayca doğrulanabilir.
LIST Programlama Modu
ACP3045, 100 adıma kadar programlanabilir LIST modu ile otomatik test senaryoları oluşturulmasına olanak tanır.
Gerilim ve frekans değerleri ön panelden girilebilir veya USB üzerinden CSV dosyası aktarılabilir. Aynı işlemler bilgisayar yazılımı üzerinden de gerçekleştirilebilir.
Bu özellik özellikle üretim sonu testleri, otomatik doğrulama sistemleri ve uzun süreli dayanım testlerinde önemli avantaj sağlar.
Dahili Güç Ölçümü
ACP3045 yalnızca enerji üretmez, aynı zamanda temel elektriksel parametreleri de gerçek zamanlı olarak ölçebilir.
Görünür Güç (S)
Reaktif Güç (Q)
Güç Faktörü (PF)
Pozitif Tepe Akımı
Negatif Tepe Akımı
Crest Factor
Bu özellik sayesinde birçok uygulamada harici güç analizörü kullanımına ihtiyaç duyulmaz.
Bilgisayar Yazılımı ile Uzaktan Kontrol
OWON bilgisayar yazılımı ile ACP3045 uzaktan kontrol edilebilir.
Gerçek zamanlı ölçüm izleme
Gerilim ve frekans ayarlama
LIST modu oluşturma
Surge/Sag simülasyonu
Test kayıtlarının yönetimi
Tek tuşla çıkış kontrolü
Uzaktan kontrol desteği sayesinde laboratuvar otomasyonu ve üretim test sistemlerine kolayca entegre edilebilir.
Kimler İçin Uygundur?
OWON ACP3045 özellikle aşağıdaki kullanıcılar için geliştirilmiştir.
Üniversiteler ve araştırma laboratuvarları
Elektronik Ar-Ge merkezleri
Güç elektroniği tasarım ekipleri
Savunma sanayi firmaları
Otomotiv elektroniği üreticileri
Beyaz eşya üreticileri
Medikal cihaz üreticileri
Elektronik üretim tesisleri
Kalite kontrol laboratuvarları
EMC ön uygunluk laboratuvarları
Üretim sonu fonksiyon test istasyonları
Test otomasyon sistemleri geliştiren firmalar
Kutu İçeriği
OWON ACP3045 Programlanabilir AC/DC Güç Kaynağı
USB haberleşme kablosu
AC/DC terminal koruyucu kapağı
16 A güç kablosu
Hızlı başlangıç kılavuzu
Neden OWON ACP3045?
OWON ACP3045; AC ve DC çıkışı aynı cihazda sunarak laboratuvar ekipmanlarını sadeleştirir.
Programlanabilir gerilim, frekans ve faz açısı sayesinde gerçek çalışma koşulları oluşturulabilir.
Surge ve Sag simülasyonları ile şebeke bozulmaları güvenli şekilde test edilebilir.
100 adımlı LIST modu sayesinde otomatik test senaryoları hazırlanabilir.
Dahili güç ölçüm fonksiyonları ile güç parametreleri aynı anda izlenebilir.
USB, LAN ve RS485 haberleşme arayüzleri sayesinde otomasyon sistemlerine kolayca entegre edilir.
2U rack tipi kompakt yapısı ile standart 19 inç kabinetlere kolayca monte edilebilir.
