Osiloskop 100MHz – OWON XDS3102A – 2 Kanal – 12Bit - 8''

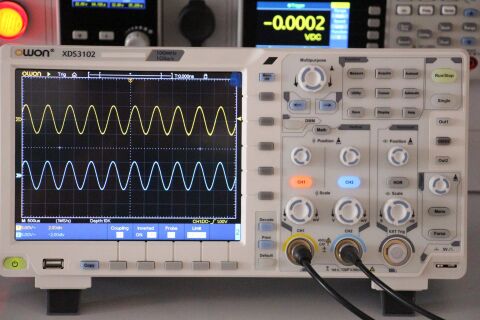

Owon XDS3102A Dijital Osiloskop 100MHZ 2 Kanal 12Bit 8''
Owon XDS3102A, 12 bit ADC çözünürlüğü ve 100 MHz bant genişliği ile temel sinyal analiz uygulamaları için kompakt, taşınabilir ve ekonomik bir çözümdür. 1 GS/s örnekleme hızı, geniş belleği ve kullanıcı dostu arayüzü sayesinde eğitim kurumlarından teknik servis noktalarına kadar geniş bir kullanım alanına hitap eder. Opsiyonel olarak sinyal jeneratörü, multimetre, veri kaydedici, batarya ve WiFi modülü ile genişletilebilir.
Owon XDS3102A Dijital Osiloskop 100MHZ 2 Kanal 12Bit 8''
Özellikleri
Kanal Sayısı: 2 + EXT
Bant Genişliği: 100 MHz
Gerçek Zamanlı Örnekleme: 1 GS/s
Dikey Çözünürlük: 12 bit
Bellek Derinliği: 40 M
Dalgaformu Yenileme Hızı: Maksimum 70,000 wfms/s
Dikey Hassasiyet: 1 mV/div – 10 V/div
Zaman Tabanı Aralığı: 2 ns/div – 1000 s/div
Giriş Empedansı: 1 MΩ ±2%, paralel 20 pF ±3 pF
Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth edge, logic, UART, I2C, SPI, CAN
Protokol Çözümleme : RS232, I2C, SPI, CAN

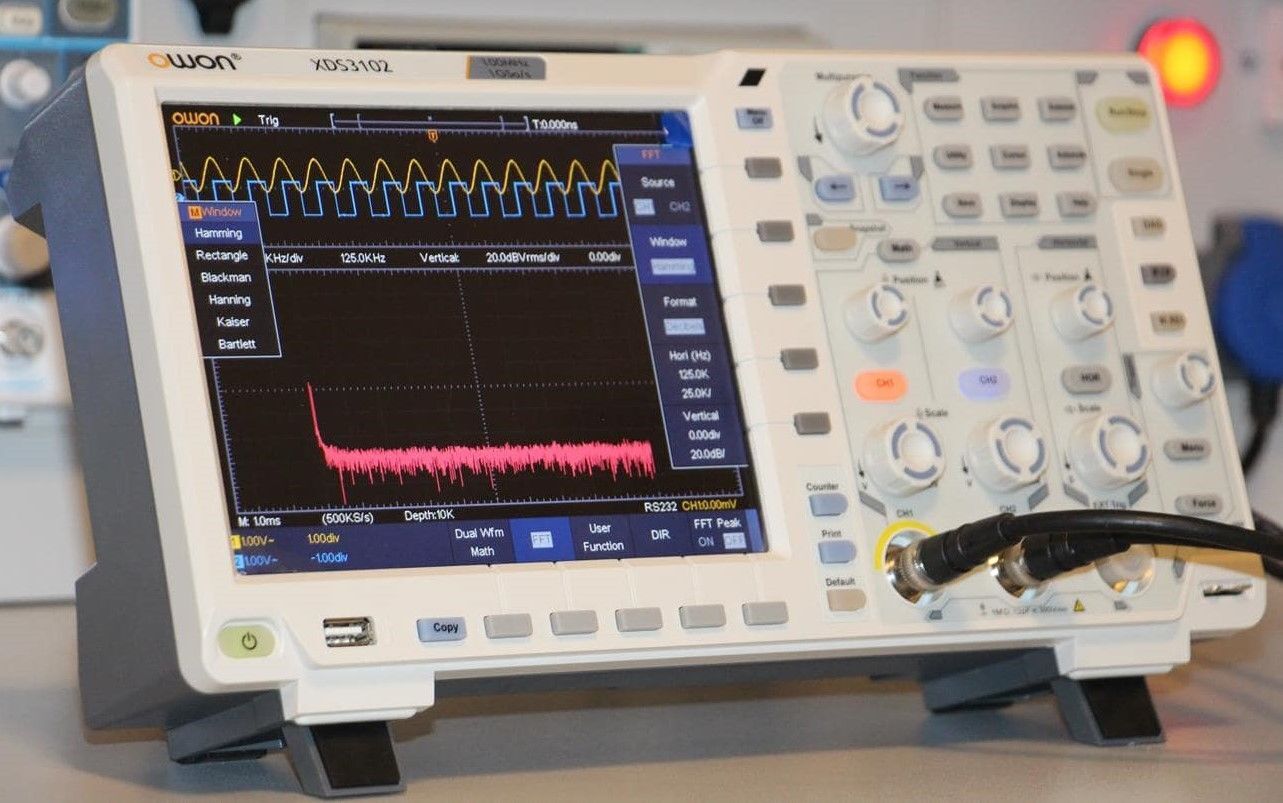

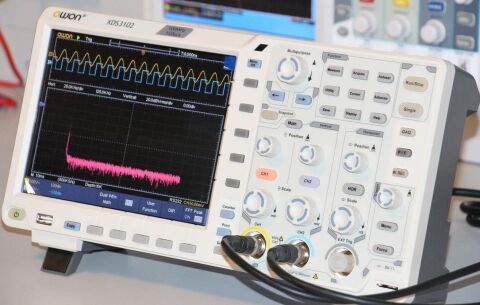

Matematiksel İşlemler: +, –, ×, ÷, FFT, FFT RMS, integral, türev, karekök, kullanıcı tanımlı, dijital filtre
Ekran: 8 inç renkli LCD, 800x600 çözünürlük
Boyutlar: 340 x 177 x 90 mm
Ağırlık: Yaklaşık 2.6 kg
Owon XDS3102A Dijital Osiloskop 100MHZ 2 Kanal 12Bit 8''
Genişletilebilir Özellikler (Opsiyonel)
AWG (Sinyal Jeneratörü): 2 kanal, 25 MHz / 50 MHz keyfi dalgaform üretimi
Multimetre Modülü: Gerilim, akım, direnç, kapasitans, frekans, süreklilik, diyot testi
Veri Kaydedici: Uzun süreli veri izleme ve kayıt imkanı
Batarya Desteği: 3.7V, 13200 mAh taşınabilir pil desteği
WiFi Modülü: Kablosuz bağlantı için genişletme
Owon XDS3102A Dijital Osiloskop 100MHZ 2 Kanal 12Bit 8''

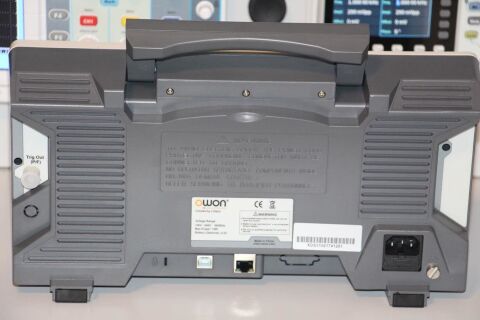

İletişim ve Arayüzler
USB: USB Host & USB Device
LAN: Ethernet bağlantı noktası
Trig Çıkışı: Trig Out (P/F)
VGA: Harici monitör desteği (opsiyonel)
Yazıcı Desteği: PictBridge uyumlu
Owon XDS3102A Dijital Osiloskop 100MHZ 2 Kanal 12Bit 8''
Kutu İçeriği
Güç Kablosu
USB Kablosu
2 Adet Osiloskop Probu
Prob Ayar Aracı
Q9 Kablosu
CD-ROM
Hızlı Başlangıç Kılavuzu
Opsiyonel: Multimetre probları, kapasitans modülü, taşıma çantası, batarya
Owon XDS3102A Dijital Osiloskop 100MHZ 2 Kanal 12Bit 8''
