NGI N8361F Bipolar DC Güç Kaynağı – ±20 V / ±10 A / 200 W

CMsense Teknik Seçimi

Bu ürün, pozitif ve negatif voltaj gerektiren hassas test uygulamaları için CMsense tarafından teknik olarak değerlendirilerek seçilmiştir. Analog devreler, ECU sistemleri ve dört kadranlı çalışma gerektiren test senaryolarında yüksek doğruluk ve hızlı tepki süresi hedeflenmiştir.

Fiyatlandırma Bilgisi

Bu ürün, uygulamaya ve test senaryosuna göre fiyatlandırılmaktadır.
Net konfigürasyon ve teslim koşulları için lütfen teklif isteyiniz.

NGI N8361F Bipolar DC Güç Kaynağı – ±20 V / ±10 A / 200 W

Teknik ve Uygulama Odaklı Giriş

NGI N8361F, ±20 V çıkış aralığında ±10 A akım sağlayabilen, dört kadranlı (bipolar) çalışma yapısına sahip bir DC güç kaynağıdır. Hem pozitif hem negatif voltaj ve akım sağlayabilme kabiliyeti sayesinde kaynak ve elektronik yük gibi çalışabilir. 50 µs seviyesindeki hızlı voltaj tepki süresi, dinamik analog testlerde ve ECU tabanlı uygulamalarda kararlı sonuçlar elde edilmesini sağlar. Dahili yüksek hassasiyetli DVM ölçümü sayesinde harici voltmetre ihtiyacını ortadan kaldırır.

NGI N8361F Bipolar DC Güç Kaynağı – ±20 V / ±10 A / 200 W

Bu Model Kimler İçin Uygundur?

Bu cihaz, pozitif ve negatif voltaj gerektiren analog devre testleri, ECU toprak kayması (ground drift) testleri, röle ve sensör besleme senaryoları için uygundur. Hızlı şarj testleri ve düşük akım seviyelerinde yüksek doğruluk gerektiren tüketici elektroniği uygulamalarında da tercih edilir.

Sadece tek yönlü DC besleme ihtiyacı olan, negatif voltaj gerektirmeyen veya düşük dinamik gereksinimli uygulamalar için bu model gereğinden fazla olabilir.

NGI N8361F Bipolar DC Güç Kaynağı – ±20 V / ±10 A / 200 W

Neden Bu Model?

Klasik DC güç kaynakları yalnızca pozitif çıkış sağlar. Bu model dört kadranlı yapısıyla pozitif ve negatif çıkışı tek cihazda sunar.
Dinamik testlerde kararlılık kritiktir. Bu model ≤ 50 µs voltaj yükselme ve düşme süresi sunar.
Hassas ölçüm gereksiniminde ek ekipman maliyetlidir. Bu model dahili yüksek hassasiyetli DVM içerir.
Otomasyon ve test dizileri gereklidir. Bu model SEQ modu ile programlanabilir test senaryolarını destekler.

Teknik Özellikler

Çıkış Voltajı: –20 V ~ +20 V
Çıkış Akımı: –10 A ~ +10 A
Çıkış Gücü: 0 – 200 W
Çalışma Yapısı: Bipolar DC, dört kadranlı
Voltaj Tepki Süresi: ≤ 50 µs

Voltaj Çözünürlüğü: 0.1 mV
Akım Çözünürlüğü:
Birinci aralıkta 0.1 mA
İkinci aralıkta 0.01 mA
Üçüncü aralıkta 0.1 µA

Voltaj Doğruluğu: %0.01 + 2 mV
Akım Doğruluğu: 1 µA seviyesine kadar

NGI N8361F Bipolar DC Güç Kaynağı – ±20 V / ±10 A / 200 W

Ölçüm ve Dahili Fonksiyonlar

DVM voltaj ölçüm aralığı –30 V ~ +30 V
DVM voltaj çözünürlüğü 0.1 mV
Yerleşik yüksek hassasiyetli voltaj ölçümü
Harici ölçüm cihazına ihtiyaç olmadan doğrudan izleme

SEQ modu ile programlanabilir test dizileri

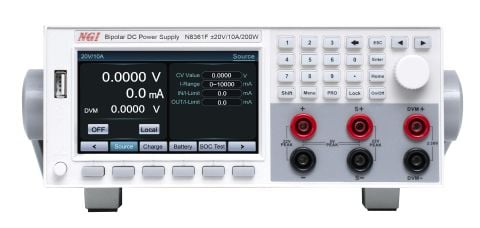

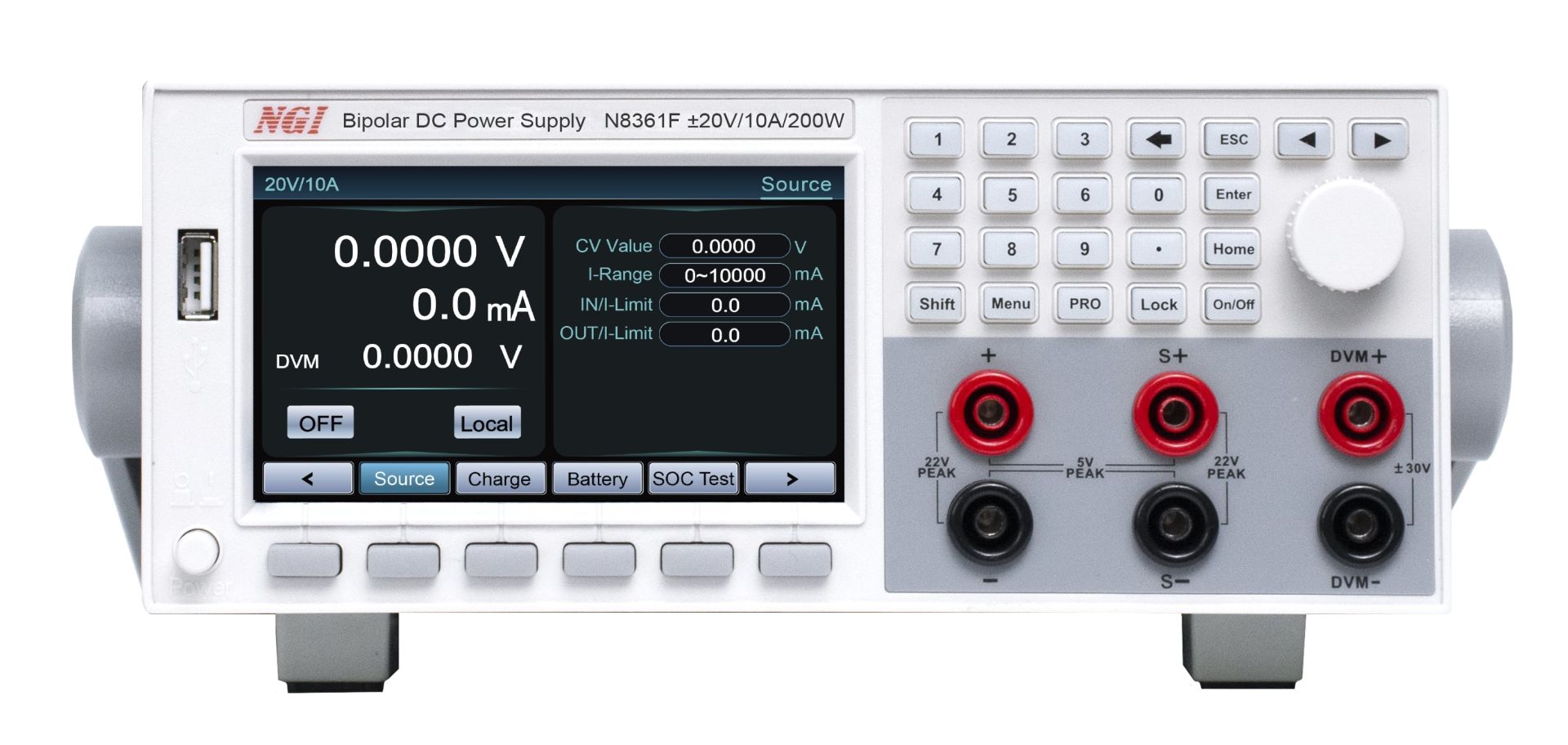

Dinamik veri gösterimi için LCD ekran

NGI N8361F Bipolar DC Güç Kaynağı – ±20 V / ±10 A / 200 W

Güç ve Fiziksel Özellikler

Şasi Yapısı: 2U, 19” rack uyumlu

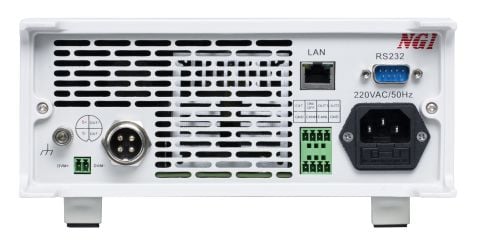

Ön ve arka çıkış terminalleri ile masaüstü ve sistem entegrasyonuna uygun tasarım
Boyutlar: 88 mm (Y) × 214 mm (G) × 388 mm (D)
Ağırlık: Yaklaşık 4 kg

NGI N8361F Bipolar DC Güç Kaynağı – ±20 V / ±10 A / 200 W

İletişim ve Bağlantılar

LAN arayüzü
RS232 iletişim portu
CAN arayüzü
Dijital I/O tetikleme desteği
Uzaktan kontrol ve otomasyon sistemleriyle tam uyum

NGI N8361F Bipolar DC Güç Kaynağı – ±20 V / ±10 A / 200 W

Kullanım Alanları

Elektronik ve analog devre testleri
Pozitif ve negatif voltaj gerektiren tüm test senaryoları
Tüketici elektroniği hızlı şarj testleri
Röle, sensör ve ECU toprak kayması (ground drift) testleri
Otomasyon ve ATE sistemleri

NGI N8361F Bipolar DC Güç Kaynağı – ±20 V / ±10 A / 200 W

Kutu İçeriği

NGI N8361F Bipolar DC Güç Kaynağı
Güç kablosu
Bağlantı aksesuarları
Kullanım kılavuzu

NGI N8361F Bipolar DC Güç Kaynağı – ±20 V / ±10 A / 200 W

CMsense Teknik Yaklaşımı

Bu ürün, dört kadranlı çalışma gerektiren hassas test uygulamaları için CMsense tarafından teknik olarak konumlandırılmıştır. Doğru ölçüm mimarisi, otomasyon entegrasyonu ve SEQ tabanlı test senaryoları tarafımızdan desteklenmektedir.
CMsense, bu ürünü yalnızca satan değil; doğru test altyapısını tanımlayan teknik çözüm ortağı olarak sunar.
