NGI N38305-80-170 DC Güç Kaynağı – 80 V / 170 A / 5 kW
NGI N38305-80-170 DC Güç Kaynağı – 80 V / 170 A / 5 kW
CMsense Teknik Seçimi
Bu ürün, yüksek akım gerektiren DC test uygulamaları için CMsense tarafından teknik olarak seçilmiştir. 80 V seviyesinde 170 A sürekli çıkış sağlayabilen yapısı, yüksek verimliliği ve paralel genişleme kabiliyeti sayesinde laboratuvar ve endüstriyel test altyapılarında uzun süreli ve kararlı çalışma hedeflenmiştir.
Fiyatlandırma Bilgisi
Bu ürün, uygulamaya, sistem mimarisine ve entegrasyon gereksinimlerine bağlı olarak fiyatlandırılmaktadır.
Net konfigürasyon, opsiyonlar ve teslim koşulları için lütfen teklif isteyiniz.
Teknik ve Uygulama Odaklı Giriş
NGI N38305-80-170, 0–80 V çıkış voltajı ve 0–170 A çıkış akımı ile 5 kW sürekli güç sağlayabilen programlanabilir bir DC güç kaynağıdır. CC, CV ve CP çalışma modları, ayarlanabilir voltaj ve akım eğimleri ve yüksek örnekleme hızı sayesinde hızlı dinamiklere sahip yüklerde kontrollü ve tekrarlanabilir testler yapılmasını sağlar. %93’e varan verimlilik ve 0,99 güç faktörü ile enerji yoğun test ortamlarında verimli kullanım sunar.
NGI N38305-80-170 DC Güç Kaynağı – 80 V / 170 A / 5 kW
Bu Model Kimler İçin Uygundur?
Bu cihaz; yüksek akım gerektiren Li-ion batarya testleri, BMS doğrulama süreçleri, DC-DC dönüştürücü ve inverter testleri, enerji depolama sistemleri ve endüstriyel otomasyon uygulamaları için uygundur. 80 V seviyesinde yüksek akım isteyen test senaryolarında tek cihazla geniş kapsama alanı sağlar.
Yüksek voltajlı ancak düşük akımlı uygulamalar için bu model uygun değildir.
NGI N38305-80-170 DC Güç Kaynağı – 80 V / 170 A / 5 kW
Neden Bu Model?
Bu model, voltaj × akım çarpımına sıkı şekilde bağlı kalmayan geniş çalışma alanı sayesinde farklı DUT profillerini tek cihazla kapsayabilir. CC ve CV öncelik seçimi ile DUT karakteristiğine göre test stratejisi belirlenebilir. Direnç simülasyonu fonksiyonu sayesinde batarya, yakıt hücresi veya süper kapasitör davranışı yazılımsal olarak modellenebilir. Master/Slave paralel mimarisi ile sistem gücü 1,8 MW seviyesine kadar ölçeklenebilir.
NGI N38305-80-170 DC Güç Kaynağı – 80 V / 170 A / 5 kW
Teknik Özellikler
Model: N38305-80-170
Çıkış Voltajı: 0 – 80 V
Çıkış Akımı: 0 – 170 A
Çıkış Gücü: 5 kW
Verimlilik: %93
Şasi Yapısı: 19 inç, 3U
Güç Faktörü: 0,99
NGI N38305-80-170 DC Güç Kaynağı – 80 V / 170 A / 5 kW
Ölçüm ve Performans
Voltaj doğruluğu: %0,05 F.S.
Akım doğruluğu: %0,1 F.S.
Örnekleme hızı: 500 kHz
Çözünürlük: 16 bit
NGI N38305-80-170 DC Güç Kaynağı – 80 V / 170 A / 5 kW
Çalışma Modları ve Fonksiyonlar
Çalışma modları: CC, CV, CP
Voltaj ve akım için ayarlanabilir yükselme ve düşme hızları
CC ve CV öncelik seçimi
Direnç simülasyonu fonksiyonu
SEQ fonksiyonu ile programlanabilir test dizileri
RAMP fonksiyonu ile kontrollü geçişler
NGI N38305-80-170 DC Güç Kaynağı – 80 V / 170 A / 5 kW
Görsel ve Kontrol Özellikleri
Yerel kontrol için LCD ekran
Dijital düğmeler ile doğrudan ayar ve izleme
NGI N38305-80-170 DC Güç Kaynağı – 80 V / 170 A / 5 kW

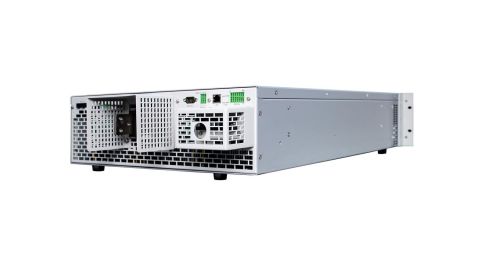

İletişim ve Bağlantılar
LAN arayüzü
RS232 arayüzü
Opsiyonel olarak GPIB, CAN, RS485 ve USB desteği
NGI N38305-80-170 DC Güç Kaynağı – 80 V / 170 A / 5 kW
Koruma Fonksiyonları
Aşırı voltaj koruması (OVP)
Aşırı akım koruması (OCP)
Düşük voltaj koruması (LVP)
Aşırı sıcaklık koruması (OTP)
Aşırı güç koruması (OPP)
NGI N38305-80-170 DC Güç Kaynağı – 80 V / 170 A / 5 kW
Kullanım Alanları
Li-ion batarya ve BMS testleri
Fotovoltaik ve enerji depolama sistemleri
Yüksek güçlü DC-DC dönüştürücü ve inverter testleri
Havacılık elektroniği ve robotik sistemler
Endüstriyel otomasyon ve kontrol altyapıları
NGI N38305-80-170 DC Güç Kaynağı – 80 V / 170 A / 5 kW
Sistem Genişletme
Master/Slave paralel bağlantı ile toplam sistem gücü 1,8 MW seviyesine kadar artırılabilir. Paralel çalışan modüller arasında yük paylaşımı akıllı şekilde yönetilir.
NGI N38305-80-170 DC Güç Kaynağı – 80 V / 170 A / 5 kW
CMsense Teknik Yaklaşımı
Bu ürün, yüksek akım gerektiren test senaryoları için CMsense tarafından uygulama bazlı değerlendirilmiştir. Batarya testleri, BMS doğrulama ve yüksek dinamikli DUT’lar için test senaryoları tarafımızdan teknik olarak desteklenir.
CMsense, bu modeli yalnızca bir güç kaynağı olarak değil, ölçeklenebilir ve uzun ömürlü bir test altyapısı bileşeni olarak konumlandırır.
NGI N38305-80-170 DC Güç Kaynağı 80V/170A/5KW
Yaralı kaynaklar:
NGI N38300 serisi DC Güç Kaynağı SEÇİM REHBERİ tıklayınız
