Masaüstü Multimetre OWON XDM1251 5½ Digit Bataryalı – 120.000 Count
Masaüstü Multimetre OWON XDM1251 5½ Digit Bataryalı – 120.000 Count

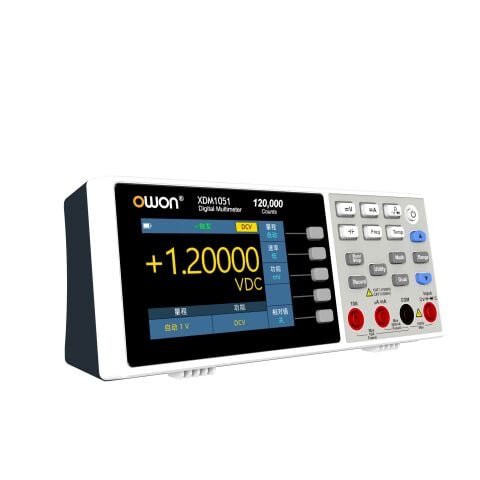

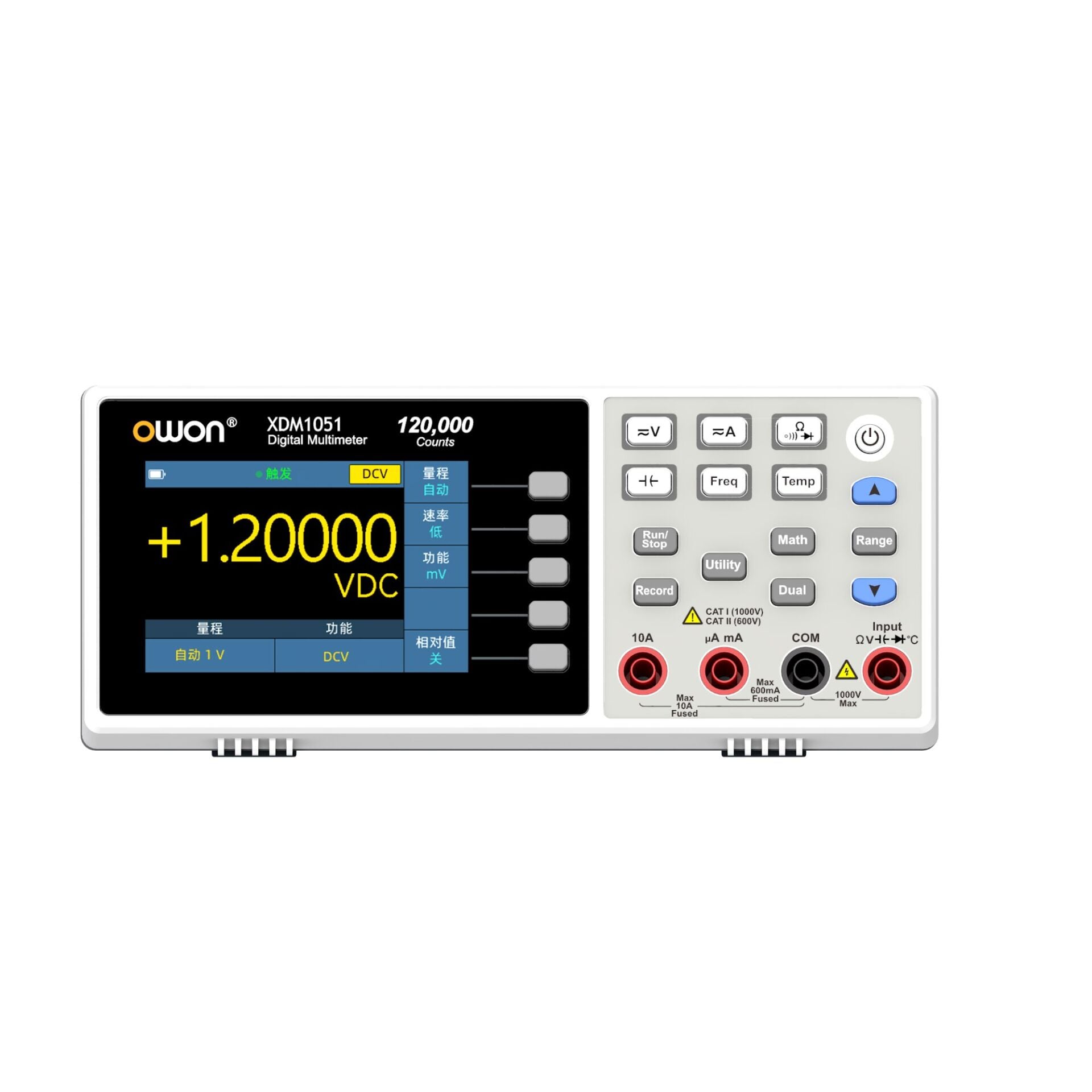

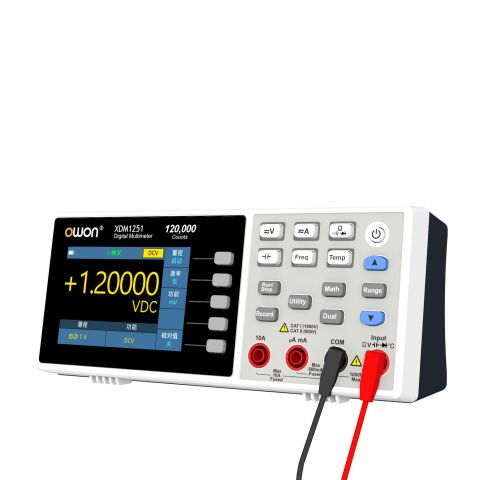

OWON XDM1251, laboratuvar, Ar-Ge, eğitim, saha ve elektronik test uygulamaları için geliştirilmiş dahili bataryalı 5½ digit masaüstü dijital multimetredir. 120.000 count maksimum gösterim, %0,05'e kadar temel DC gerilim doğruluğu ve saniyede 85 okumaya kadar ölçüm hızı sunar.
DC/AC gerilim, DC/AC akım, direnç, kapasitans, frekans, sıcaklık, diyot ve süreklilik ölçümlerini destekler. True RMS AC ölçüm özelliğine sahiptir.
XDM1251'in 100 µA DC akım kademesinde 0,001 µA (1 nA) çözünürlük sunması, düşük seviyeli DC akım ölçümlerinde yüksek çözünürlük sağlar.
XDM1051 modelinden farklı olarak dahili bataryası sayesinde şebeke bağlantısı olmadan kullanılabilir. Bu özellik XDM1251'i masaüstü laboratuvar kullanımının yanı sıra taşınabilir ve saha ölçümleri için de uygun hale getirir.
3,5 inç IPS renkli ekran, çift ölçüm gösterimi, dahili veri kaydı, USB ve RS232 haberleşme arayüzleri ile SCPI komut desteği sayesinde manuel ölçümlerin yanı sıra bilgisayar kontrollü ve otomatik test sistemlerinde de kullanılabilir.
Öne Çıkan Özellikler
5½ digit ölçüm çözünürlüğü
120.000 count maksimum gösterim
%0,05'e kadar temel DC gerilim doğruluğu
Saniyede 85 okumaya kadar ölçüm hızı
True RMS AC gerilim ve akım ölçümü
100 µA DC akım kademesinde 0,001 µA (1 nA) çözünürlük
DC/AC gerilim ve akım ölçümü
100 MΩ'a kadar direnç ölçümü
60 MHz'e kadar frekans ölçümü
50 mF'a kadar kapasitans ölçümü
K tipi termokupl ve PT100 sıcaklık ölçümü
Diyot ve süreklilik testi
1.000 noktaya kadar dahili veri kaydı
3,5 inç IPS renkli ekran
USB Device ve RS232 haberleşme
SCPI komut desteği
Teknik Özellikler
Çözünürlük: 5½ digit
Maksimum Gösterim: 120.000 count
Temel DC Gerilim Doğruluğu: %0,05'e kadar
Maksimum Ölçüm Hızı: 85 okuma/s
Ekran: 3,5 inç IPS renkli ekran
Ekran Çözünürlüğü: 480 × 320 piksel
Veri Kayıt Kapasitesi: 1.000 nokta
Haberleşme: USB Device, RS232
Uzaktan Kontrol: SCPI komut desteği
Besleme: Dahili batarya / USB-DC güç bağlantısı
Boyutlar: 200 × 86,5 × 64 mm
DC Gerilim
100,000 mV Kademe: 0,001 mV çözünürlük, ±(%0,1 okuma + 10 count)
1,00000 V Kademe: 0,00001 V çözünürlük, ±(%0,05 okuma + 5 count)
10,0000 V Kademe: 0,0001 V çözünürlük, ±(%0,05 okuma + 5 count)
100,000 V Kademe: 0,001 V çözünürlük, ±(%0,1 okuma + 5 count)
1000,00 V Kademe: 0,01 V çözünürlük, ±(%0,1 okuma + 10 count)
True RMS AC Gerilim
Ölçüm Aralığı: 500 mV – 750 V
20 Hz – 45 Hz Doğruluk: ±(%1 okuma + 30 count)
45 Hz – 65 Hz Doğruluk: ±(%0,5 okuma + 30 count)
65 Hz – 1 kHz Doğruluk: ±(%0,7 okuma + 30 count)
DC Akım
100 µA Kademe: 0,001 µA çözünürlük, ±(%0,15 okuma + 20 count)
1000 µA Kademe: 0,01 µA çözünürlük, ±(%0,15 okuma + 10 count)
10 mA Kademe: 0,0001 mA çözünürlük, ±(%0,15 okuma + 20 count)
100 mA Kademe: 0,001 mA çözünürlük, ±(%0,15 okuma + 10 count)
1 A Kademe: 0,00001 A çözünürlük, ±(%0,3 okuma + 20 count)
10 A Kademe: 0,0001 A çözünürlük, ±(%0,5 okuma + 10 count)
True RMS AC Akım
500 µA – 500 mA: 20 Hz – 1 kHz, ±(%0,5 okuma + 20 count)
5 A – 10 A: 20 Hz – 1 kHz, ±(%1,5 okuma + 20 count)
Direnç
100,000 Ω Kademe: 0,001 Ω çözünürlük, ±(%0,15 okuma + 20 count)
1,00000 kΩ Kademe: 0,00001 kΩ çözünürlük, ±(%0,15 okuma + 20 count)
10,0000 kΩ Kademe: 0,0001 kΩ çözünürlük, ±(%0,15 okuma + 20 count)
100,000 kΩ Kademe: 0,001 kΩ çözünürlük, ±(%0,15 okuma + 20 count)
1,00000 MΩ Kademe: 0,00001 MΩ çözünürlük, ±(%0,3 okuma + 20 count)
10,0000 MΩ Kademe: 0,0001 MΩ çözünürlük, ±(%0,5 okuma + 20 count)
100,000 MΩ Kademe: 0,001 MΩ çözünürlük, ±(%1 okuma + 50 count)
Diğer Ölçüm Fonksiyonları
Diyot Testi: 3,0000 V, 0,0001 V çözünürlük
Süreklilik: 1000,0 Ω, 0,1 Ω çözünürlük, ayarlanabilir eşik
Frekans: 10 Hz – 60 MHz
Kapasitans: 50 nF – 50 mF
Sıcaklık Ölçümü
K Tipi Termokupl: -200 °C – +1300 °C
PT100: -200 °C – +800 °C
Sıcaklık Çözünürlüğü: 0,1 °C
Sıcaklık Doğruluğu: ±(%1 + 2 °C)
Veri Kaydı ve Haberleşme
OWON XDM1251, 1.000 noktaya kadar dahili veri kaydı yapabilir. USB Device ve RS232 arayüzleri üzerinden bilgisayar bağlantısı sağlar. SCPI komut desteği sayesinde otomatik test ve ölçüm sistemlerine entegre edilebilir.
Bataryalı Kullanım
XDM1251'in XDM1051'e göre temel farkı dahili bataryalı yapısıdır. Cihaz, doğrudan AC şebeke bağlantısına ihtiyaç duymadan kullanılabildiğinden laboratuvar içinde taşınabilir ölçümlerde ve saha uygulamalarında avantaj sağlar.
Kutu İçeriği
İnce uçlu test probları
USB veri kablosu
USB-to-DC güç kablosu
Kullanım kılavuzu
Yararlı Kaynaklar
Owon XDM1051/1251 Masa Tipi Multimetre Teknik Doküman linki
