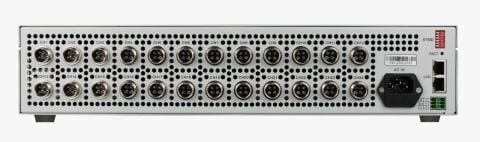

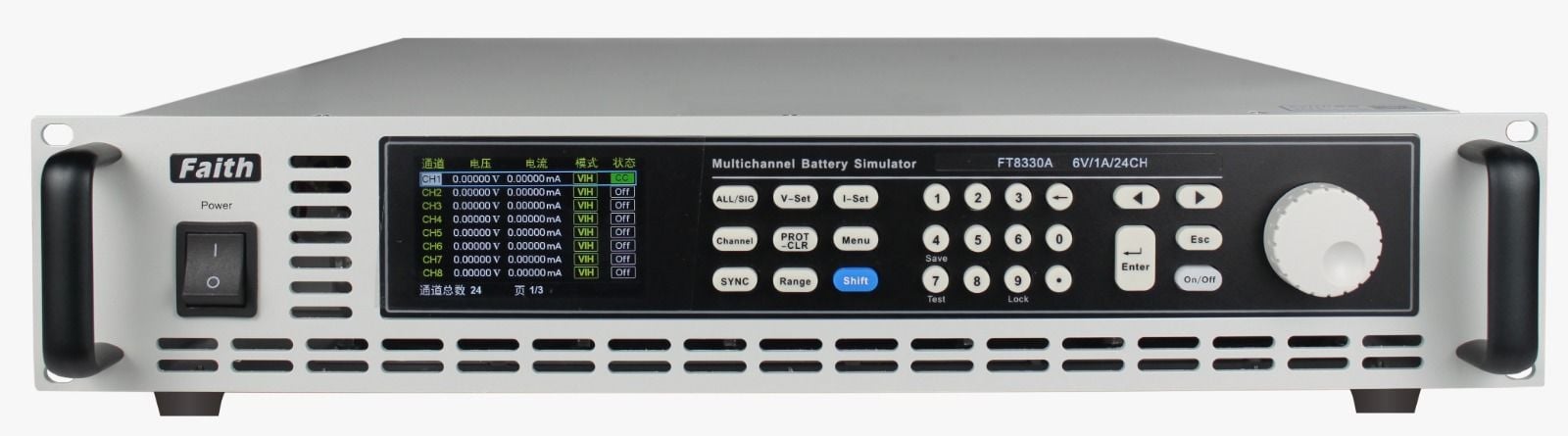

FaithTech FT833024R-6-3 Batarya Hücresi Simülatörü – 24 Kanal / 6 V / 3 A / 18 W (Kanal Başı)
FaithTech FT833024R-6-3 Batarya Hücresi Simülatörü – 24 Kanal / 6 V / 3 A / 18 W (Kanal Başı)
CMsense Teknik Seçimi
FT833024R-6-3, çok kanallı batarya hücresi simülasyonu gerektiren test altyapıları için CMsense tarafından teknik olarak konumlandırılmış, yüksek hassasiyetli ve tamamen izole yapıya sahip bir batarya hücresi simülatörüdür.
24 adet bağımsız ve elektriksel olarak izole kanal yapısı sayesinde her bir batarya hücresini ayrı ayrı ve yüksek doğrulukla simüle edebilir.
µA seviyesinde akım çözünürlüğü, ultra düşük ripple ve yüksek stabilite gerektiren BMS, CMS ve hücre dengeleme (cell balancing) testlerinde güvenilir ve tekrarlanabilir sonuçlar sağlar.
FT8330 serisi, özellikle çok hücreli batarya sistemleri üzerinde çalışan AR-GE ve üretim ekipleri için geliştirilmiştir.
Fiyatlandırma Bilgisi
Bu ürün, uygulamaya ve teslim koşullarına göre fiyatlandırılmaktadır.
En uygun fiyat ve teknik doğrulama için lütfen teklif isteyiniz.
FaithTech FT833024R-6-3 Batarya Hücresi Simülatörü – 24 Kanal / 6 V / 3 A / 18 W (Kanal Başı)
Türkiye’de Stok ve Tedarik Bilgisi
Bu model proje bazlı olarak tedarik edilmektedir.
Kanal sayısı, yazılım yapılandırması ve sistem entegrasyonu CMsense tarafından uygulamaya özel olarak planlanır.
FaithTech FT833024R-6-3 Batarya Hücresi Simülatörü – 24 Kanal / 6 V / 3 A / 18 W (Kanal Başı)
Teknik ve Uygulama Odaklı Giriş
FT833024R-6-3, 0–6 V çıkış gerilimi ve 0–3 A çıkış akımı ile her bir batarya hücresinin davranışını gerçekçi şekilde simüle eden tek yönlü (single-quadrant) bir hücre simülatörüdür.
Her kanalın tamamen izole olması sayesinde çoklu hücre dizileri seri bağlanarak güvenle simüle edilebilir.
Ultra düşük gürültü seviyesi ve <1 ms dinamik yanıt süresi sayesinde hem statik hem de dinamik test senaryolarında kararlı çalışma sağlar.
PC yazılımı üzerinden tüm kanallar eş zamanlı izlenebilir, veri kaydı yapılabilir ve raporlanabilir.
FaithTech FT833024R-6-3 Batarya Hücresi Simülatörü – 24 Kanal / 6 V / 3 A / 18 W (Kanal Başı)
Bu Model Kimler İçin Uygundur?
Bu cihaz; çok hücreli BMS tasarlayan AR-GE ekipleri, batarya modül üreticileri, CMS geliştiren mühendislik ekipleri ve hücre dengeleme algoritmaları üzerinde çalışan kullanıcılar için uygundur.
Aynı anda çok sayıda hücreyi yüksek doğrulukla simüle etmesi gereken laboratuvar ve üretim hattı test sistemleri için ideal bir çözümdür.
Neden Bu Model?
FT833024R-6-3, 24 kanalı tek bir şasi içinde sunarak test altyapısında ciddi alan ve kablolama avantajı sağlar.
Her kanalın bağımsız ve izole yapısı sayesinde seri hücre simülasyonlarında maksimum güvenlik sunar.
0.1 µA akım çözünürlüğü ile stand-by akımı ve kaçak akım testlerinde yüksek hassasiyet sağlar.
Ultra düşük ripple değeri sayesinde BMS ve koruma kartı testlerinde ölçüm güvenilirliği artırılır.
Ethernet ve RS485 arayüzleri ile otomasyon ve üretim hattı entegrasyonu kolaydır.
FaithTech FT833024R-6-3 Batarya Hücresi Simülatörü – 24 Kanal / 6 V / 3 A / 18 W (Kanal Başı)
Teknik Özellikler
–––––––––––––––––––––––––
Model: FT833024R-6-3
Kanal Sayısı: 24 (her kanal elektriksel olarak izole)
Çıkış Gerilimi: 0 – 6 V
Çıkış Akımı: 0 – 3 A
Çıkış Gücü: 18 W (kanal başına)
Voltaj Çözünürlüğü: 0.1 mV
Akım Çözünürlüğü: 0.1 µA
Voltaj Doğruluğu (25 °C): 0.01% + 0.01% F.S.
Akım Doğruluğu (25 °C): 0.05% + 0.05% F.S.
Voltaj Regülasyonu: <0.02% F.S.
Ripple (20 Hz – 20 MHz): ≤2 mVrms
Sıcaklık Katsayısı: <30 ppm/°C
Dinamik Yanıt Süresi: <1 ms
FaithTech FT833024R-6-3 Batarya Hücresi Simülatörü – 24 Kanal / 6 V / 3 A / 18 W (Kanal Başı)
Çalışma ve Sistem Özellikleri
–––––––––––––––––––––––––
Çalışma Tipi: Tek yönlü (single-quadrant) hücre simülasyonu
Kanal İzolasyonu: 1500 VDC kanal başına izolasyon
Kanal Örnekleme Hızı: 20 Hz (kanal başına)
Komut Yanıt Süresi: <10 ms
Seri Bağlantı: İzole kanallar ile çok hücreli diziler oluşturulabilir
FaithTech FT833024R-6-3 Batarya Hücresi Simülatörü – 24 Kanal / 6 V / 3 A / 18 W (Kanal Başı)
Yazılım ve Entegrasyon
–––––––––––––––––––––––––
PC Yazılımı: Gerçek zamanlı izleme, veri kaydı, grafik ve raporlama
Veri Toplama: Yüksek çözünürlüklü voltaj ve akım okuma
Entegrasyon: AR-GE laboratuvarları ve üretim hattı test sistemleri ile uyumlu
FaithTech FT833024R-6-3 Batarya Hücresi Simülatörü – 24 Kanal / 6 V / 3 A / 18 W (Kanal Başı)
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Şasi Yapısı: Standart 19” rack mount
Kasa Yüksekliği: 2U (24 kanal yapı)
Giriş Gerilimi: 1 Faz 110 / 220 VAC ±10%, 50 / 60 Hz
Boyutlar (Y × G × D): 88.1 × 482.6 × 521.4 mm
Ağırlık: Yaklaşık 10 kg
FaithTech FT833024R-6-3 Batarya Hücresi Simülatörü – 24 Kanal / 6 V / 3 A / 18 W (Kanal Başı)
Kullanım Alanları
–––––––––––––––––––––––––
BMS ve hücre dengeleme testleri
CMS ve kapasite yönetim sistemleri
Lityum-iyon, LFP, NMC batarya hücre simülasyonu
Süper kapasitör testleri
Şarj / deşarj koruma kartı AR-GE çalışmaları
Düşük voltajlı elektronik ürün testleri
FaithTech FT833024R-6-3 Batarya Hücresi Simülatörü – 24 Kanal / 6 V / 3 A / 18 W (Kanal Başı)
Kutu İçeriği
–––––––––––––––––––––––––
FT833024R-6-3 Batarya Hücresi Simülatörü
Güç kablosu
Haberleşme kablosu (RS485 veya Ethernet)
Kullanım kılavuzu
PC yazılımı (indirilebilir)
FaithTech FT833024R-6-3 Batarya Hücresi Simülatörü – 24 Kanal / 6 V / 3 A / 18 W (Kanal Başı)
CMsense Teknik Yaklaşımı
FT833024R-6-3, CMsense tarafından çok kanallı batarya test altyapıları için teknik olarak değerlendirilmiş ve sistem bazlı çözümlerle sunulmaktadır.
BMS test mimarisi, hücre dizilimi, yazılım entegrasyonu ve üretim hattı uyarlamaları CMsense tarafından uygulamaya özel olarak planlanır.
CMsense, bu ürünü yalnızca bir hücre simülatörü değil; batarya test sistemlerinin temel yapı taşı olarak konumlandırır.
